Тема: Подсветка в дверях, зеркалах

Какой номер пина не помню, так и не важно все равно в итоге получается паралелльно подсветки стеклоподъемника (правый борт) или управления зеркал (левый борт)

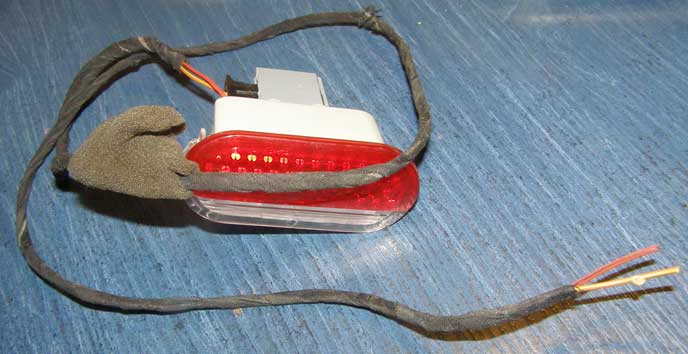

Были приобретены фонари в двери (кажись с гольфа – ламповые).
Завтра собираюсь инсталлировать БУ ПТФ и ДХО, заодно хочу поставить
эти плафоны.



Громадная просьба (дабы не заниматься изысканиями), куда, на какие контакты кинуть в дверях?

Сообщение от edelweis

Громадная просьба (дабы не заниматься изысканиями), куда, на какие контакты кинуть в дверях?

Вот пост http://www.caddy-club.ru/f/tuning/31.../p15#post79456
И можно еще пробежать глазами после него.... В частности сообщения уважаемого соседа, у него машинка более ранняя по году.

Итак…
Подключил я плафончики в двери.

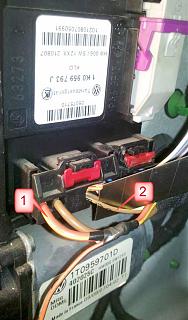

Снимаем карту водителя. Находим провода 1 и 2
подключаем плафончик.
ВСЕ!

Сообщение от edelweis

Снимаем карту водителя. Находим провода 1 и 2
подключаем плафончик.

как по ошибкам не проверяли?

Сообщение от руся33

как по ошибкам не проверяли?

Сегодня подключил, Вася ошибок не выдает, мальчит, паразит. Подключили этот модуль. Большое спасибо zoom4uk за помощь, точнее говоря я был у него в помощниках.
пы.сы. модуль идеально подходит в катафот дверных карт, будем пробовать.

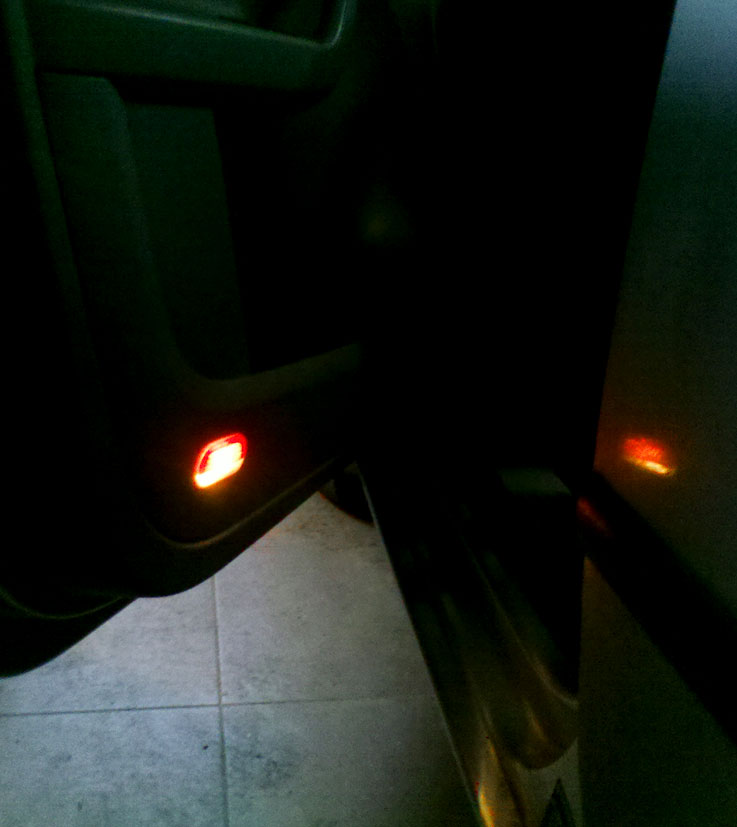

тЫшина... усё работает...
Вообще, сия заслуга моего шурина, он фанат вага (я антипод)...
Умница и понимающий в этом грёбанном ваге...
так что не мои сии лавры...

Сообщение от vilen

модуль идеально подходит в катафот дверных карт, будем пробовать.

Кто знает, будет ли откуда взять питание на подсветку в правой двери, если нету ни стеклоподъёмников, ни электрозеркал, есть только центральный замок. Спасибо!

Сообщение от zoom4uk

только так.
берёте реле 4 контактное(можно 5ти один будет лишний) , + от реле на красно жёлтый(толстый), - на коричнево жёлтый(зелёный)(тонкий), 4 контакт выход из реле это вам плюс(готовый) минус где хотите я тупо на болт обшивки. вот и всё. если надо будет нарою фотки

Еще вопрос, реле надо ставить только при использовании диодов или на лампу накаливания тоже надо?

Толком не разобрался с схемой подключения реле. Дима! Или кто-то знающий еще! Можно более детально по релюшке - что откуда брать. Реле взял четырёхконтактные : 30, 85, 86, 87. Уже установил вместо отражателей штатные плафоны с белой нижней половинкой. На всякий случай прикупил 7 запасных клипс на передние карты, сейчас занимаюсь изучением подключения и проэктированием (наверное громко сказано) отмычки клипс. Завтра планирую всё подключать. Вопрос к Соседу: почему в автомобиле пайка не желательна, вроде пайка всегда была самым безопасным видом соединения, что тогда лучше использовать - соединительные фишки?

Жду ответов, всем спасибо!
