Тема: Есть на форуме умеющие читать электрические схемы?

Сообщение от Космоболец

Попробую начать с той части что мне удалось понять....
Вложение 7069

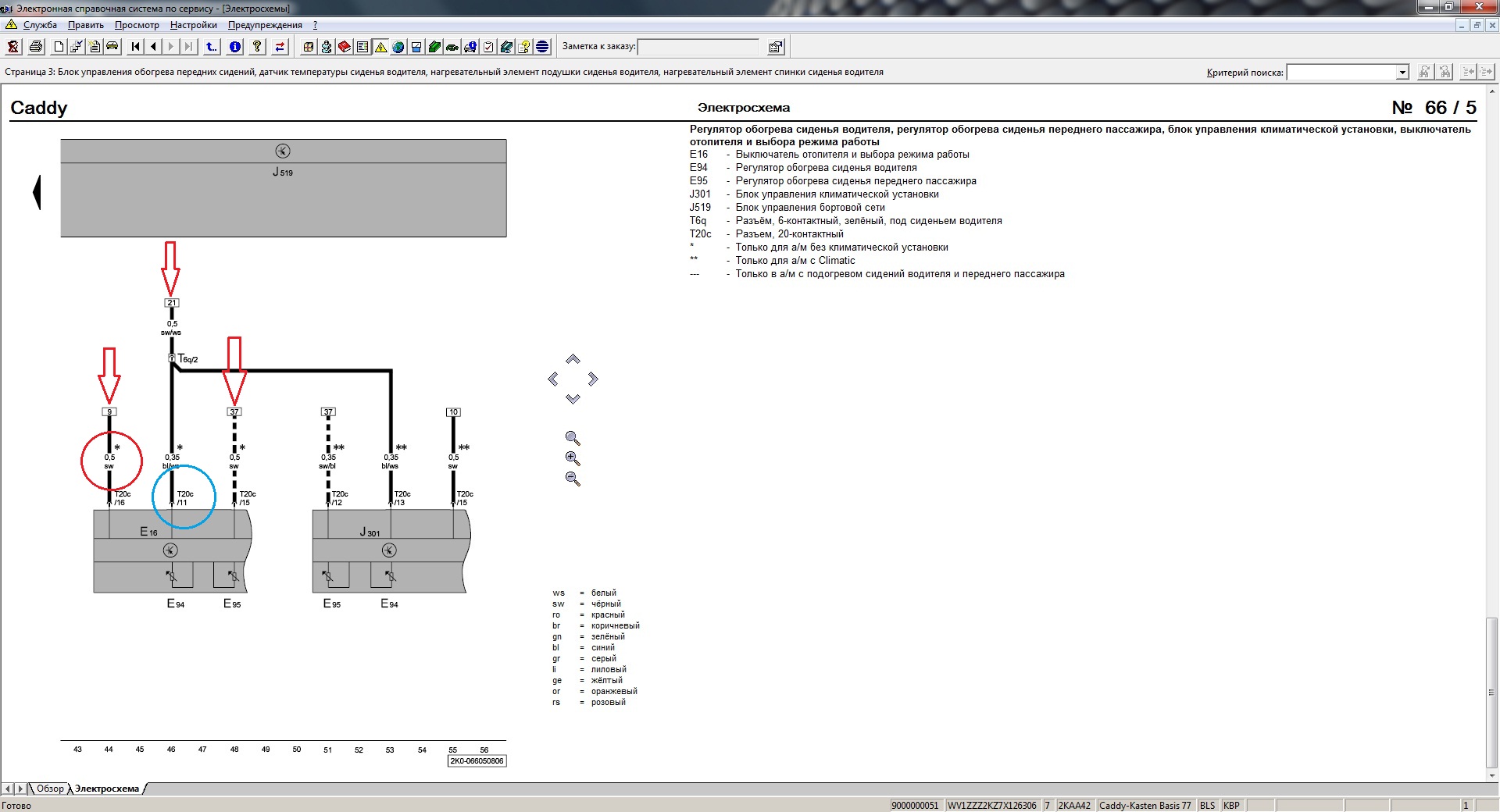

Схема состоит из 4 частей. В последней понял, что в моём случае, так как у меня нет Климата, мне нужно рассматривать левый вариант (схема без обозначений двумя звездочками). Правильно??
Красным обведено сечение провода и цвет. Синим обведено маркировку разъема и номер пина на который идет провод.
Скажите, пожалуйста, как понимать информацию в квадаратиках, указанные красными стрелками?? И поправте меня, если я выше допустил ошибки....
Продолжение следует.... Там я и начал путаться

Квадратики обозначают подолжения провода на схемах выше,пролистайте выше схему и смотрите нумерацию внизу под линией и по вертикали будет продолжения вашего провода.

Уважаемые одноклубники
У кого стоит ETKA, не могли бы вы глянуть маркировку наконечника провода фишки подогрева сидения 1J0937731C. Фишка 6-ти контактная. 4-ре контакта под наконечник 000979009E, а два фиг знает каких Провод сичением 2,5 квадрата. Пока была мильтизагрузка на компе, то паралельно 64-битной ОС стояла 32-битная.... Сейчас осталась 64-битная, а ЕТКА на неё не ставиться
P.S. Виртуальку просьба не предлагать
P.S. Сделал запрос на Экзисте. Там подобрали такую х...ю как они сами

Помогите пожалуйста...

Что-то я посмотрле в онлайн-каталогах и ничего не нашел.
Провод - 000979009E - самый популярный ремкомплектный провод.
А вот ремкомплект под эту фишку 1J0937731C я не нашел

Вот посмотрите интересная информация

http://www.caraudio-service.ru/index...roductID=13594

Сообщение от Ghost

А вот ремкомплект под эту фишку 1J0937731C я не нашел

Онлайн-каталоги не полные. В той ЕТКА что у меня стояла было все, включая фотографии.
Спасибо за инфу, попробую подобрать по ней.
--------------------------------------------------------
Посмотрел. Там не полный список проводов. Там не 000979242 который реально существует.

Вот еще:
http://skodapilot.wordpress.com/2012...D0%BF/#more-86

В поисках набрёл вот на такую страничку http://www.passatplus.de/umbauteile/...r/stecker5.htm ... С фотографиями, разделением на группы... В общем очень даже информативно

Сообщение от Космоболец

В поисках набрёл вот на такую страничку http://www.passatplus.de/umbauteile/...r/stecker5.htm ... С фотографиями, разделением на группы... В общем очень даже информативно

Шикарный ресурс

Засуньте в фак плиииз!!!! Или пометьте как важную хотя бы...

Парни, дайте ссыль на качественну эл. схему нашей махины!
