Тема: Есть на форуме умеющие читать электрические схемы?

Космоболец, с подушками аккуратнее. Они имеют свой свой срок годности,по истечении которого- их меняют или отключают!! У друга на 10 летнем пассате В5 стрельнула боковая подушка сидения на ходу. Все живы и здоровы,но осадочек остался

Вот так выглядит схема подключения на сколько я смог в ней разобраться Красным выделены провода которые необходимо проложить, а серым - те провода что находятся "за" блоком управления подогревом (тот что под сидением), которые у меня есть и которые прокладывать не нужно....

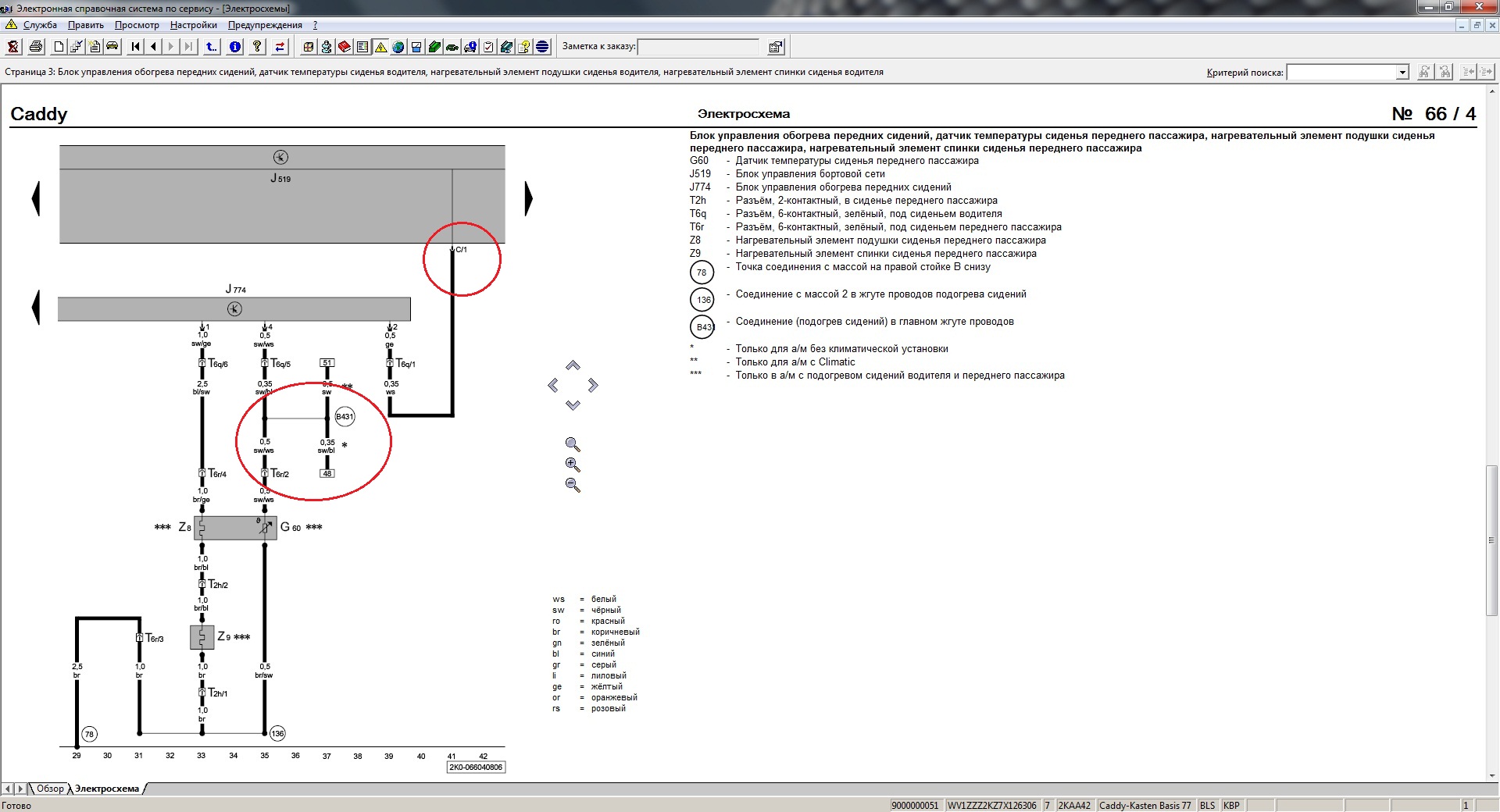

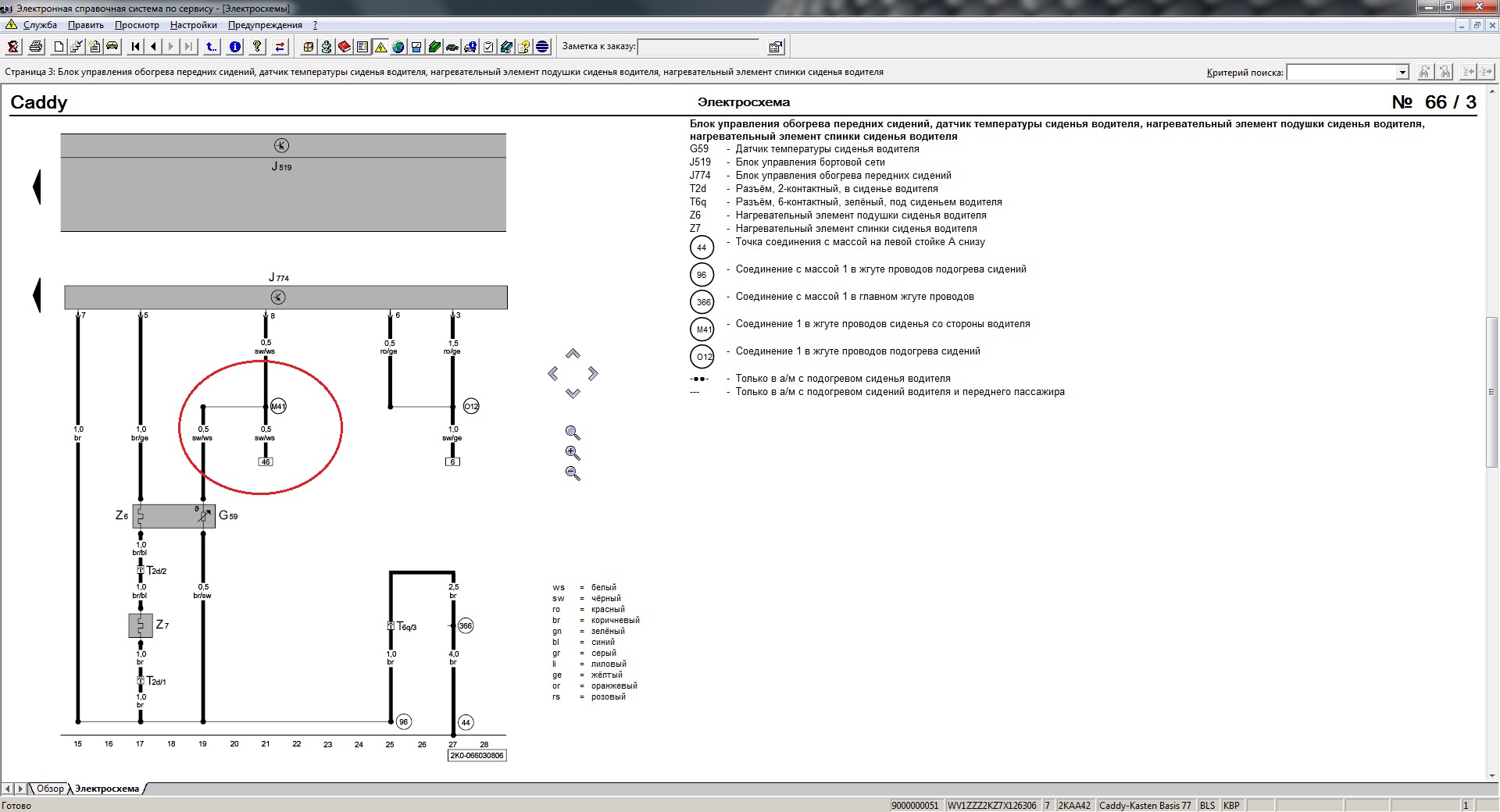

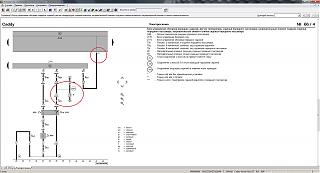

Остались СОВЕРШЕННО непонятны вот эти места:
и
Поясните пожалуйста.
Может и в самой схеме я ошибся???

По поводу циферок в квадратиках разобрались?

Сообщение от Ghost

По поводу циферок в квадратиках разобрались?

да... докумекал

Ок, тогда вечером гляну ваш рисунок, скажу правильно или нет

Сообщение от Ghost

Ок, тогда вечером гляну ваш рисунок, скажу правильно или нет

Спасибо!
P.S. На схеме я указал не все провода.... Упор делал на те что необходимы для подключения .... Может что-то и прогавил ....
Спасибо всем кто вносит лепту в мою адаптацию

Ну навскидку все правильно.
У вас точно климатика нет? кондиционера нет?

От первого контакта зеленого разъема под сиденьем водителя провод идет на первый контакт колодки "С" блока управления борт.сети. Посмотрите по схемам, какие еще цвета есть в колодке С и таким образом вычислите эту колодку в блоке б\с, а там думаю найти в ней первый пин не составит труда

Ну и прописывать Васей скорее всего придется это добро

http://jetta-club.org/topic/5523-%D0...2%D0%BE%D0%B9/

Сообщение от Ghost

У вас точно климатика нет? кондиционера нет?

Точно нету... К моему великому сожалению ....
Понял на счет С/1 в схеме.... Спасибо большое!!

Схема с внесенными исправлениями:

А без адаптации, привязки, оно вообще-то должно заработать??
P.S. У меня в компьютере отключены задние колонки. Знаю это точно, так как их отключали при мне у ОД. Отключили так как их физически тогда еще небыло.... Пару недель назад я таки поставил и подключил задние колонки. Всё заработало, музыка играет .... С подогревом тоже так должно быть??

Космоболец ну как получилось с обогревом сиденья? А то я тоже хочу замутить если можно расскажи подробно.
