Тема: Есть на форуме умеющие читать электрические схемы?

Сообщение от Vipop

Попогрев родной?

да.... всё родное...

Так схемы то простенькие. Но а теперь сама суть проблемы? Что нужно замутить? Или что не работает?

пардон, суть пропустил. шас попробую просмотреть

Вот под креслом, может пригодиться...

а блок упр подогревом J774 у вас стоит? ну и датчик температуры?

А блок J774 в наличии? И желательно продолжение схемы глянуть - внизу линейка по оси Х заканчивается 42 , а надо было бы глянуть по 51 включительно

Сообщение от boroda296

а блок упр подогревом J774 у вас стоит?

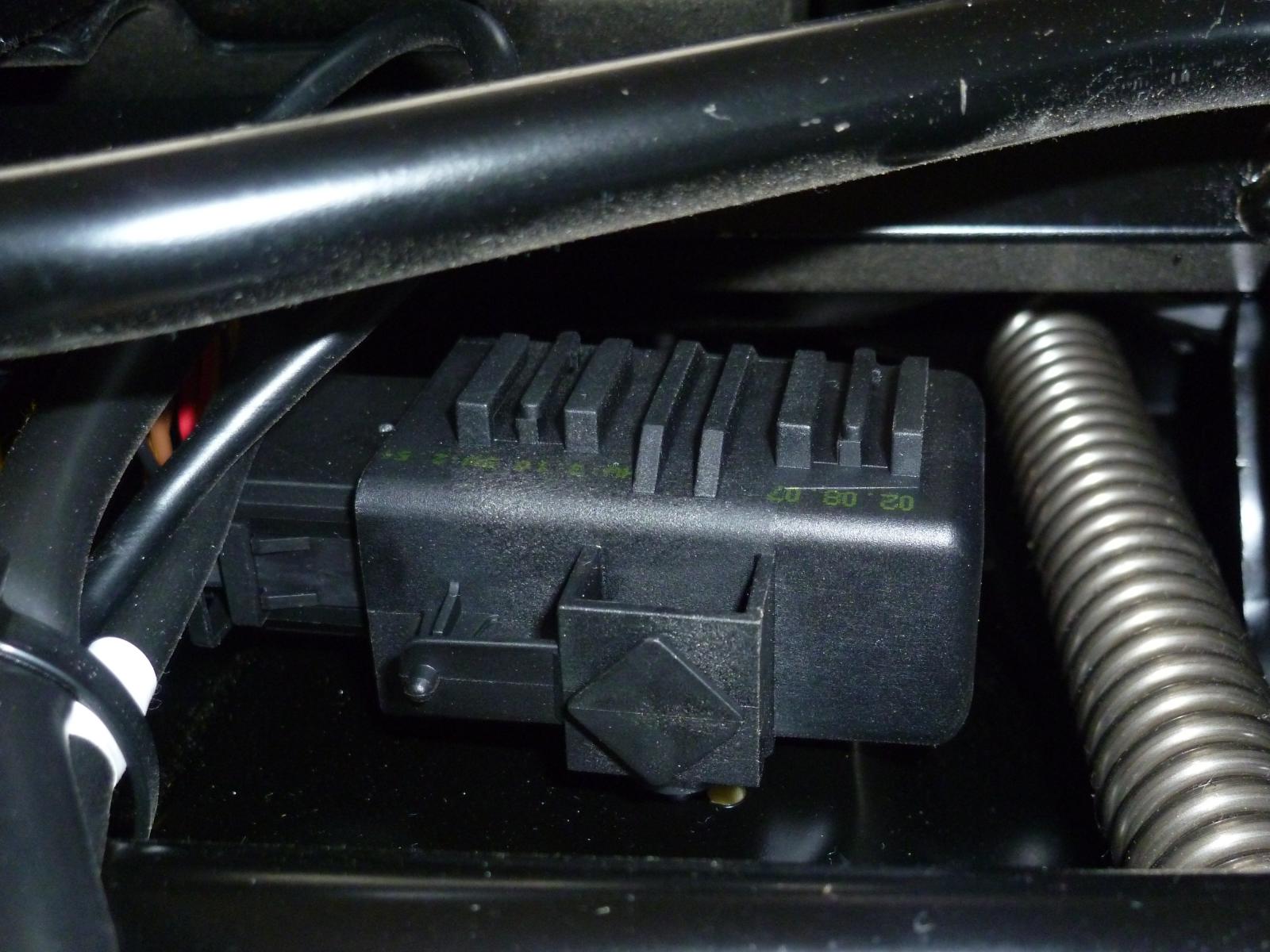

Вот он под водительским креслом
Если датчик температуры стоит внутри кресла, то должен там и стоять.... Кресла ни кто не барахолил. У меня даже боковые подушки безопасности в них присутствуют, но тоже не задействованы. Но это будет следующим этапом

Сообщение от сосед

а надо было бы глянуть по 51 включительно

на самом первом скрине даже 56 есть в линейке
Vipop,спасибо за фото!! А номер фишки не скажете?

Сообщение от Космоболец

А номер фишки не скажете?

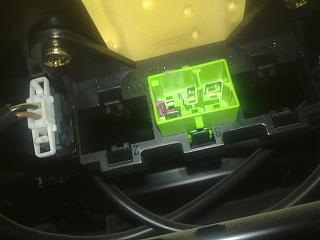

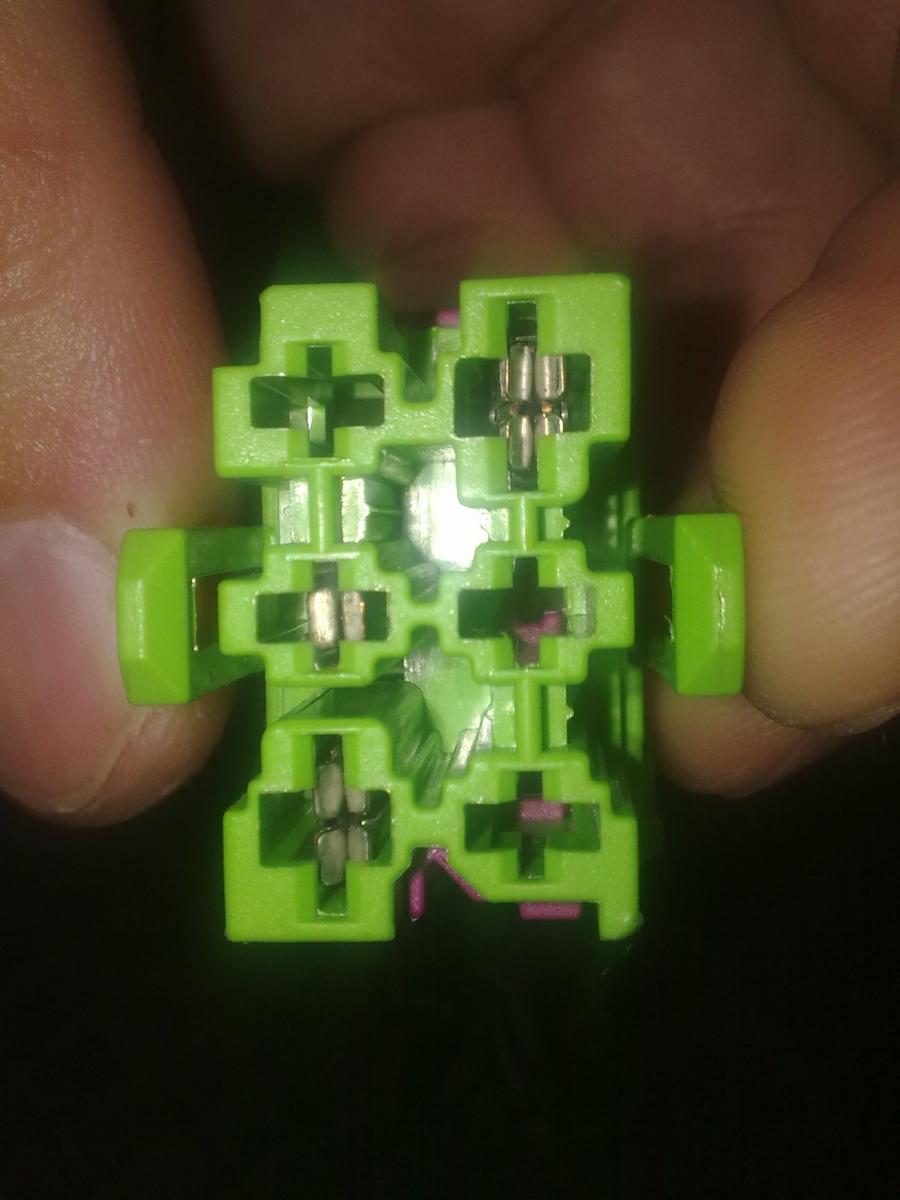

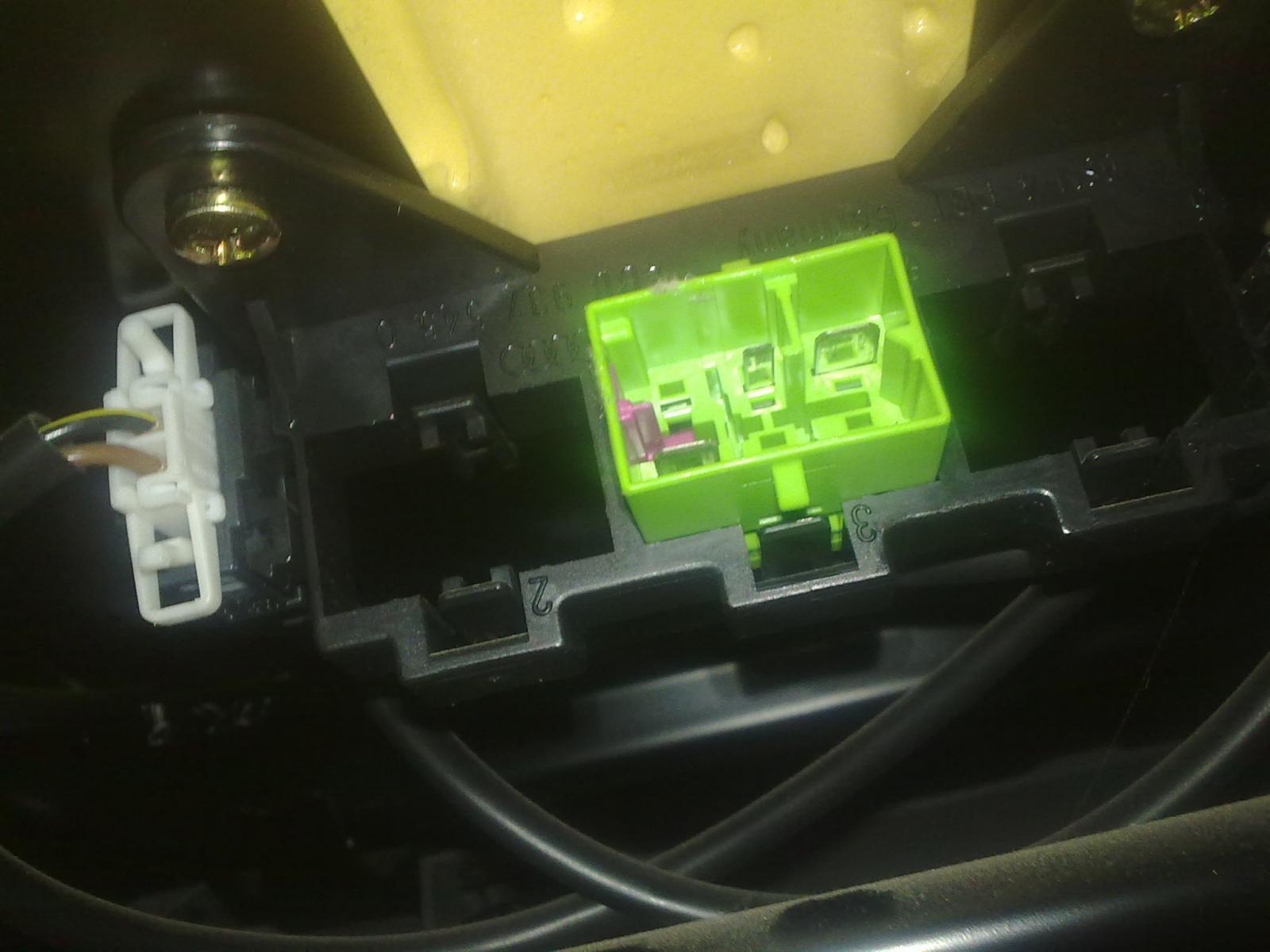

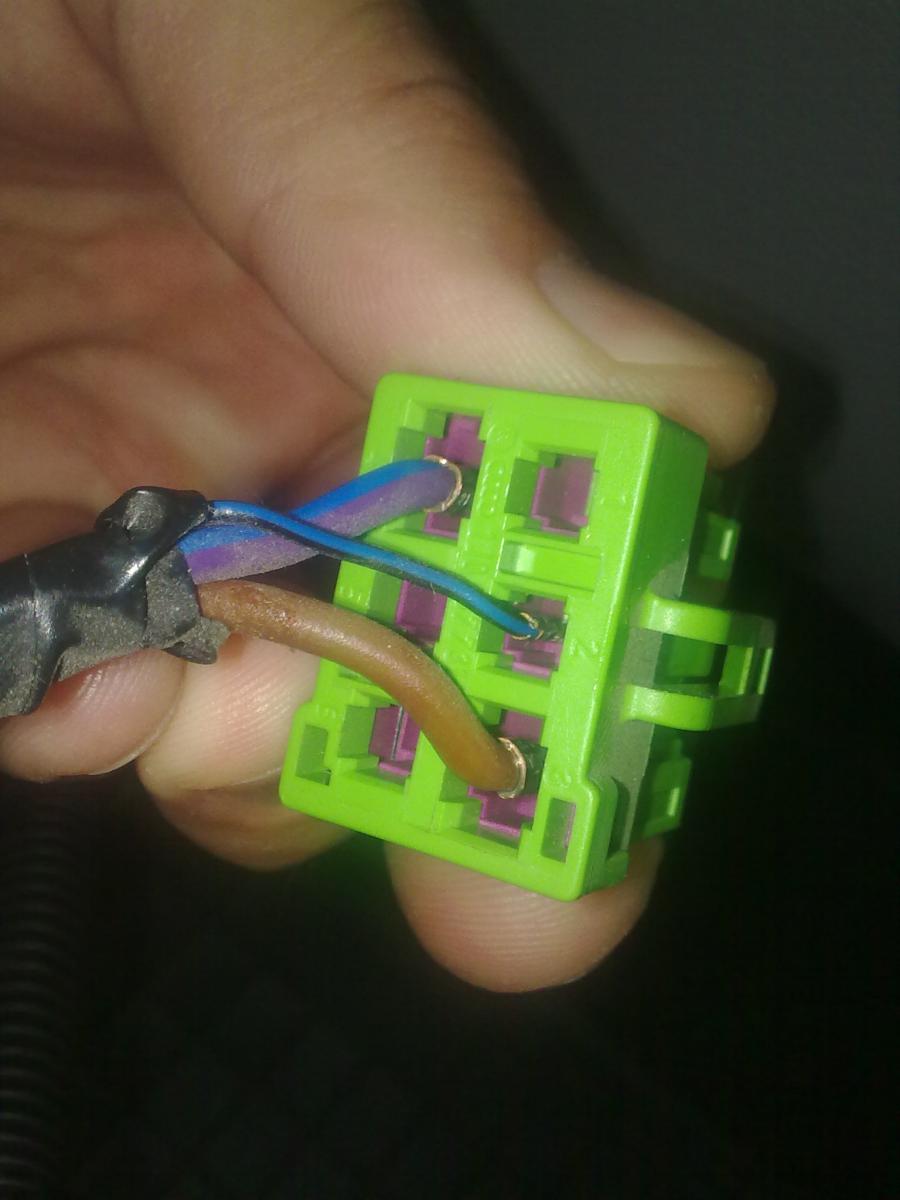

Так и знал, но поздно вспомнил про номерок, сейчас... 1J0937731 эксист выдает обновленный. Фото с пассажирского. На водительском фишка та же, только используются все 6 контактов.

Сообщение от сосед

А блок J774 в наличии? И желательно продолжение схемы глянуть - внизу линейка по оси Х заканчивается 42 , а надо было бы глянуть по 51 включительно

а что эта линейка означает?

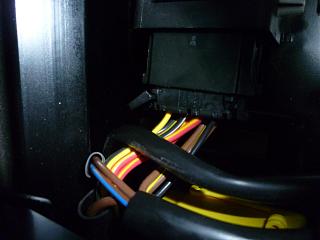

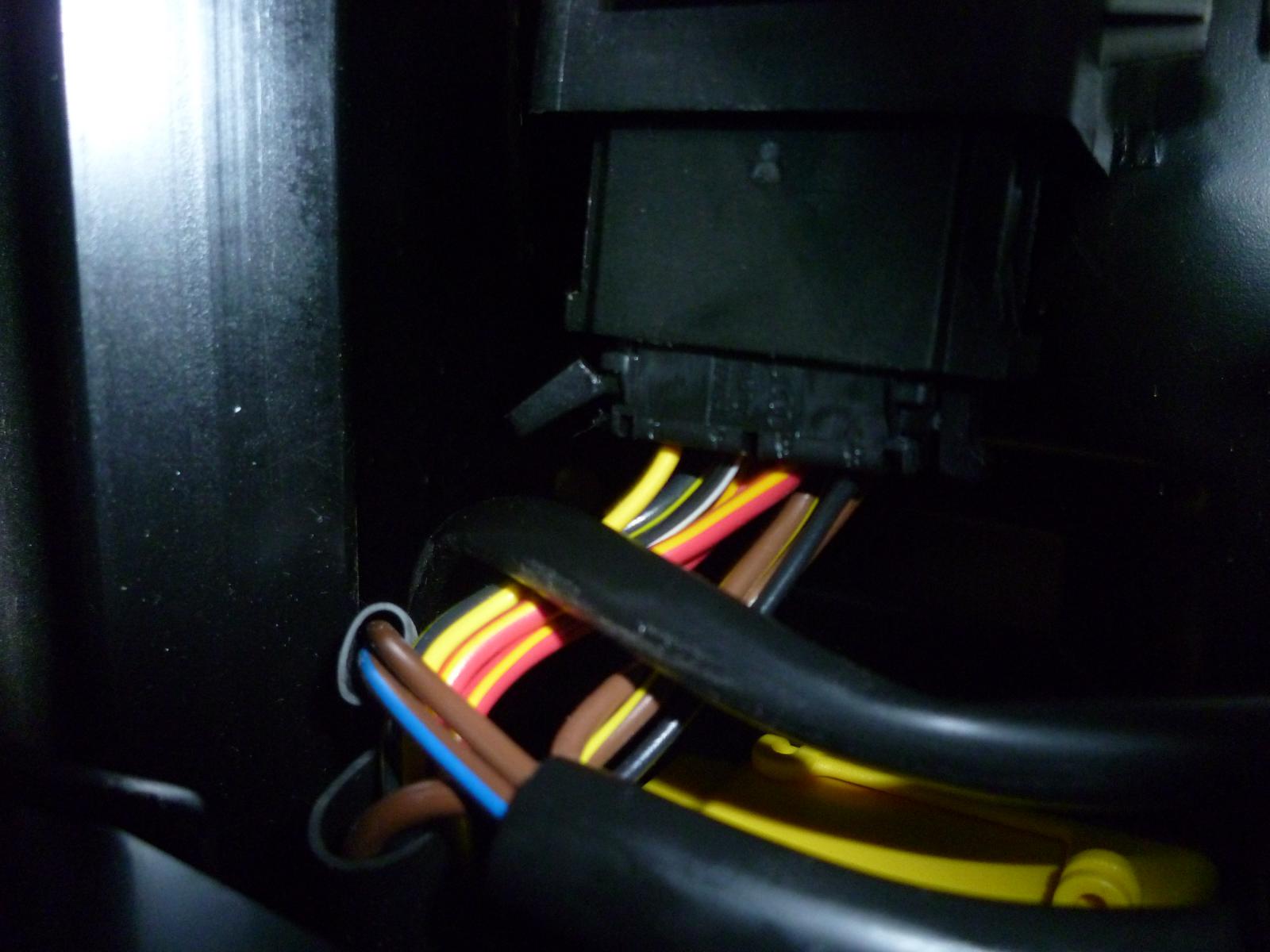

Блок J774 полностью подключен, тоесть все 10 проводов к нему есть. Часть из них идет к зеленой фишке под сидением водителя, а часть уходит к подогревательным элементам в самом сидении водителя:

Нет предохранителей (SC30 и SC51) в блоке предохранителей, но думаю это то малое, что даже не достойно внимания
