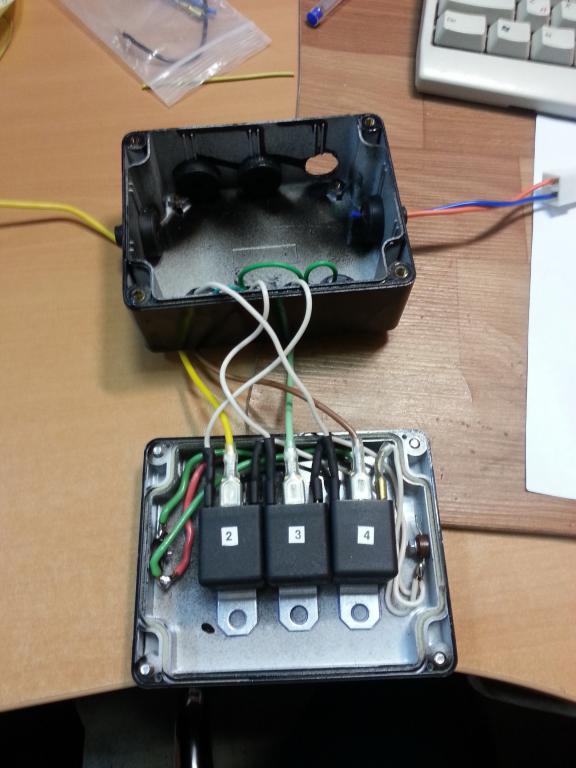

Удалось мене установить 1К0963235F. Предварительно был изготовлен выносной релейный блок с кнопками.
Вложение 42876

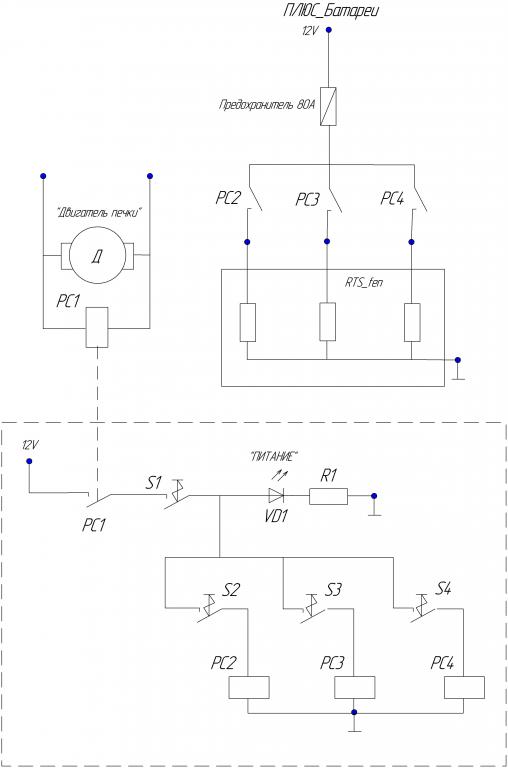

Все соединения выполнены по этой схеме
Вложение 42881

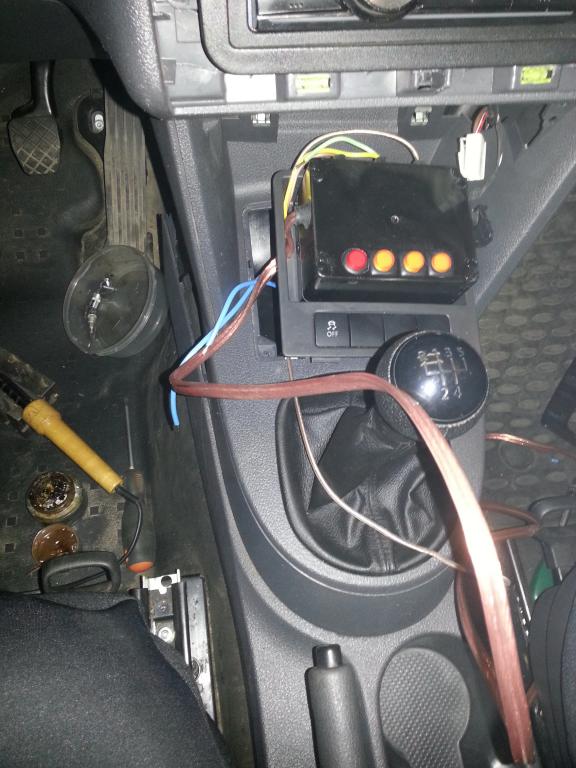

Корпус удачно разместился на площадке для ключей
Вложение 42878
Её пришлось слегка доработать просверлить отверстия и продеть провода. Единственно возникли большие сложности с установкой реле РС1 (на схеме) параллельно двигателю для защиты от случайного включения, при выключенном зажигании или не работающем вентиляторе печки. На самом двигателе есть разъем но провода очень короткие и расположен не совсем удобно чтобы подпаяться к нему нужно на спине под перчаточным ящиком лежать а с горячим паяльником в таком состоянии особо не поработаешь. Поэтому пока все включено без защиты.

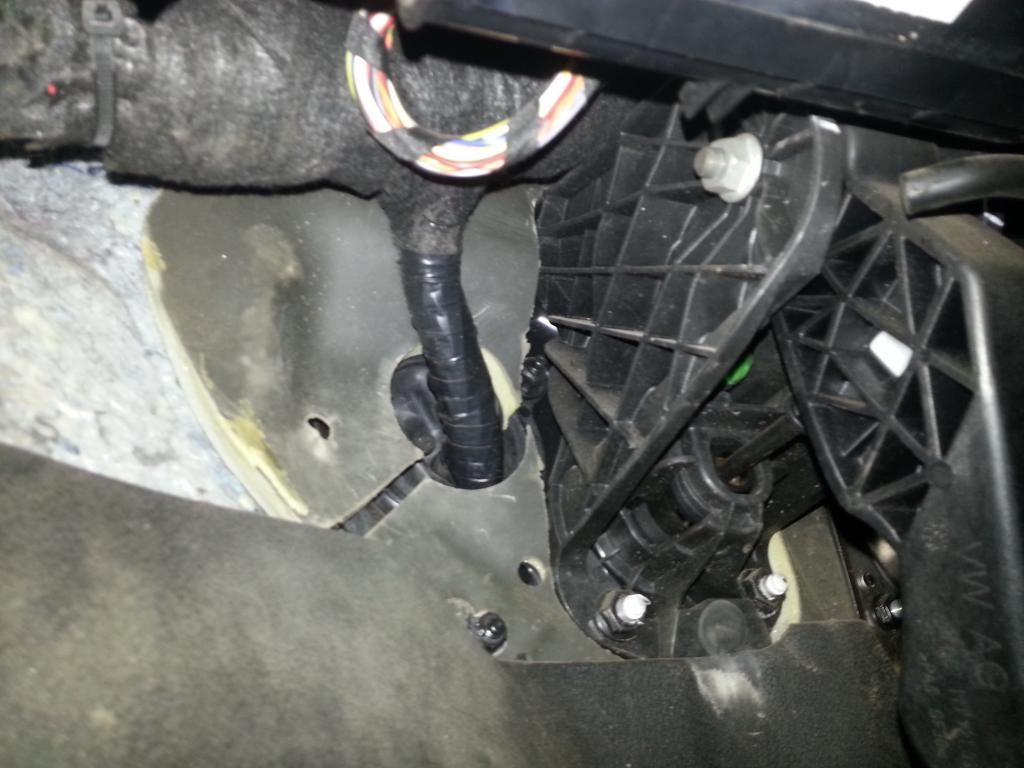

Плюс питания провел от болта на передней стенке блока предохранителей. Через моторный шит продел провод сквозь резиновый уплотнитель
Вложение 42879
Минусовые клеммы закрепил на болты для доп.оборудования которые находятся на тонеле пола. Я крышку закрывающую радиатор печки не стал прорезать под РТС и провода

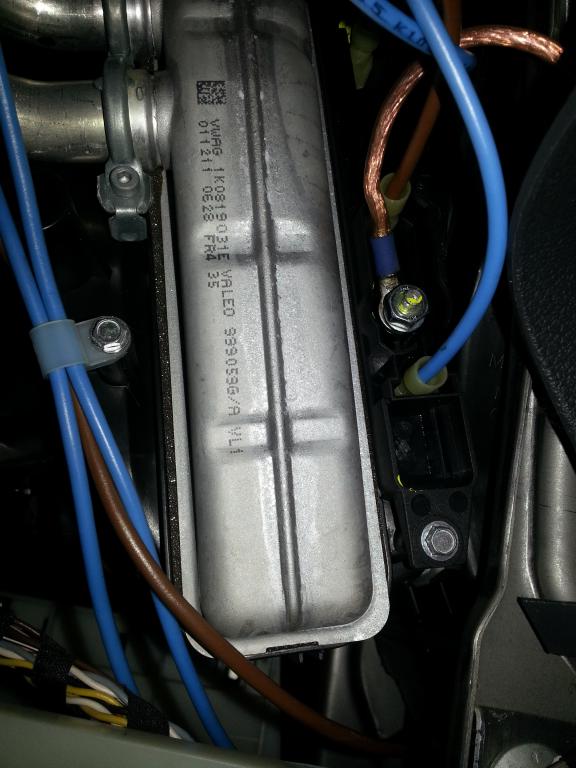

Вложение 42880
Пока в гараже ее оставил думаю насколько это важная деталь и возможно ли обойтись без неё ?

А принцип роботы этой коробочки?Каждая кнопка включает отдельный тен?

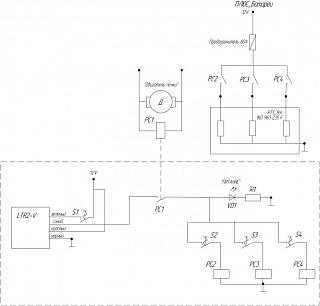

Да верно, для ступенчатой регулровки, каждая кнопка включает свой элемент тена. И одна общая S1, она на самом деле нужна для включения LTR2-V. Изначально задумывалось чтобы обогреватель отключался автоматически через 10-15 мин по таймеру схема приведена ниже

Но Московская контора ЗАО А-Сервис затянула отправку контроллера больше чем на три недели (а пока доедет ко мне почтой России будет месяц) и поэтому получился такой промежуточный вариат исполнения.

Сообщение от Usike

т.е. у Вас нет вообще кондиционера?

Кондиционер есть - но как мне это поможет, управление отопителем аналоговое т.е, "крутилками"

Сообщение от Bekar

Да верно, для ступенчатой регулровки, каждая кнопка включает свой элемент тена. И одна общая S1, она на самом деле нужна для включения LTR2-V. Изначально задумывалось чтобы обогреватель отключался автоматически через 10-15 мин по таймеру схема приведена ниже

Но Московская контора ЗАО А-Сервис затянула отправку контроллера больше чем на три недели (а пока доедет ко мне почтой России будет месяц) и поэтому получился такой промежуточный вариат исполнения.

А чтоб три грели все не хотели?Я не силен в электрике но как контролер будет их отключать разом?А включать кнопками самому сколько нужно?

Контроллер всё выключить может легко, просто плюс 12В через 10 мин пропадает и все реле сразу обесточатся. Независимо от состояния кнопки S1. Чтобы включить повторно необходимо отпустить кнопку и опять нажать (она с фиксацией). Чтобы грели все вместе да можно сделать............ в штатной схеме включены два вместе и один. Но в моём случае все ограничивалось током на который реле расчитано 30А

Цена реле сколько вышла?

Сообщение от андрей львов

Цена реле сколько вышла?

Я точно не помню, кажется 90 руб вместе с колодкой за шт, брал в магазине запчастей для автомобилей Lada

Контроллер-извините неправильно сказал.

Контроллер-таймер мне в 949 обошёлся я брал с клеммной колодкой, плюс доставка .............. http://ashulgin.webasyst.net/shop/ca...ka-tjuning_js/

Кто в электрике силен-это то?http://dnepropetrovsk.dnp.olx.ua/oby...tml#a462fa00ef
