Тема: Фаркоп

блок управления фаркопом находится сзади справа под обшивкой чуть левее домкрата, к блоку с розетки подходит 8 проводов- там проблем нет, все соединения на месте, а вот на выходе с блока тоже 8 проводов обрезаны на расстоянии 40 см (+1 коричн с кольцом для крепл. к кузову) и куда они должны подсоединятся я и пытаюсь выяснить. Из того что узнал точно, это 1) "масса" крепится к кузову возле самого блока, 2) "+12" красно-желт должен идти к предохранителям у ног водителя и там подключать через соотв. предохранитель по схеме авто, 3) 2провода скрученные между собой- должны идти с предыдущим "+12" и там подкл. к CAN шине, надеюсь найду по соотв.цветовой маркировке и что они там тоже скручены, подключать думаю в скрутку. Осталось 5 проводов. Методом исключения считаю, что 2пров черно-серый и черно- красный они меньшего сечения чем остальные потому скорей всего это габариты, красно-зеленый и красно-фиолетовый остаются на повороты, а последний коричневый, по остатку, скорей всего- "СТОП". Итого 3 провода под торпеду, 5-по габаритам на месте. Каким образом должны работать противотуманки и задний ход прицепа- даже не догадываюсь. У кого какие мысли- пожалуйста.

zoovet, Попробую сегодня посмотреть, если что накопаю полезного, сфоткаю.
П.С. Судя по нику... Нет ли связи с ЗООиндустрией?

П.С. Судя по нику... Нет ли связи с ЗООиндустрией?[/QUOTE]
отписался в личку.

vilen в посте #296 на семи контактный разъем подключил в фонарям. Плюсовой провод до релюх от куда брал? Диоды какие ставили? Прицепное я себе сделал и прикупил розетку 7-ми контактную, евро . У нас в основном все прицепы под такую розетку. Делать буду сам, под обшивку еще не лазил, хотел прицепить просто к фонарям , но прочитав форум понял что надо что то тут мутить, так просто не получится отделаться.

Сообщение от sokich

vilen в посте #296 на семи контактный разъем подключил в фонарям. Плюсовой провод до релюх от куда брал? Диоды какие ставили?.

Дело было давно, НО, а кто сказал что нужен плюс? Вроде бы управление происходит за счет минуса!

Сообщение от sokich

Плюсовой провод до релюх от куда брал?

Я вел плюс от прикуривателя.

Сообщение от sokich

Плюсовой провод до релюх от куда брал?

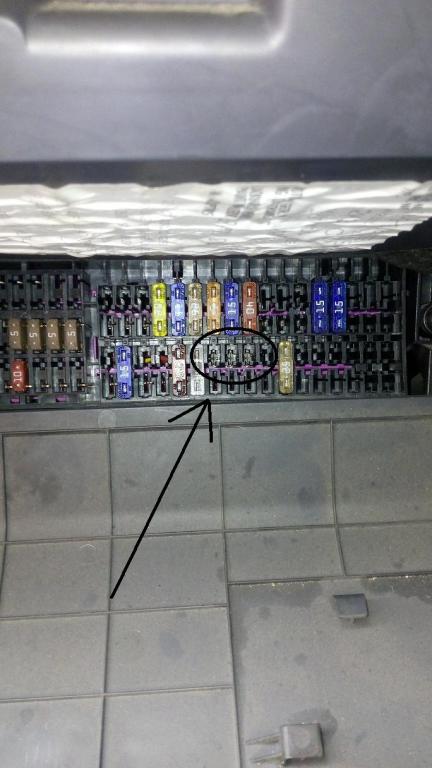

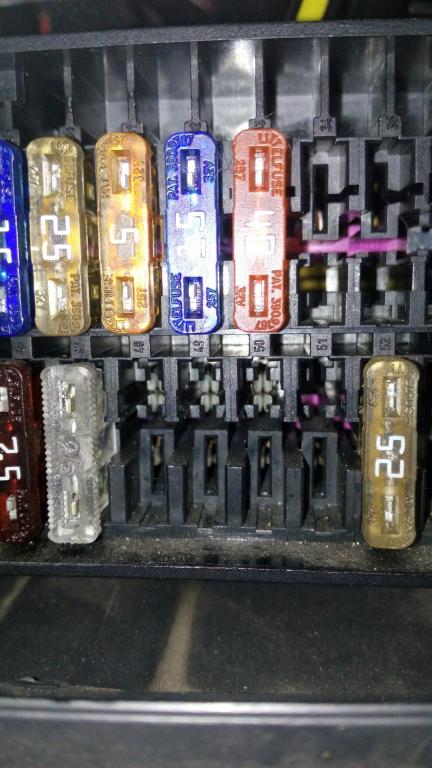

Я провел от блока предохранителей под рулевой колонкой. Аргументы: 1)на фаркоп отдельный предохранитель, 2)если не эксплуатируется можно обесточить фаркоп избегая замыкания по цепи, 3) раз уж разбирать пороги для проводки кинул 3 провода с плюсом- 1 фаркоп, 2 резетка в багажник слева, 3 резетка в багажник справа (зарядить телефон, ноутбук, камеру и т.д.). В месте где становятся предохранители нижний ряд под плюсом, а в верхний в свободную ячейку ставите мамку с вашим проводом (мамку я покупал на разборке предварительно вытащив одну из блока для образца так как их много видов по форме и размеру).

Всем спасибо! Поставил розетку, провода протянул, методом тыка и проверок придется выяснять какой провод идет с фары на что ну это не проблема я думаю. Надо релюхи прикупить.
А еще спросить хотел какие диоды ставить на сколько?

может есть у кого нибудь распиновка проводов которые с правой фары идет? В этом пучке есть левый поворотник или отдельно провод тянут с левой фары?

Сообщение от sokich

может есть у кого нибудь распиновка проводов которые с правой фары идет? В этом пучке есть левый поворотник или отдельно провод тянут с левой фары?

Тянуть отдельно слева.
