Фаркоп

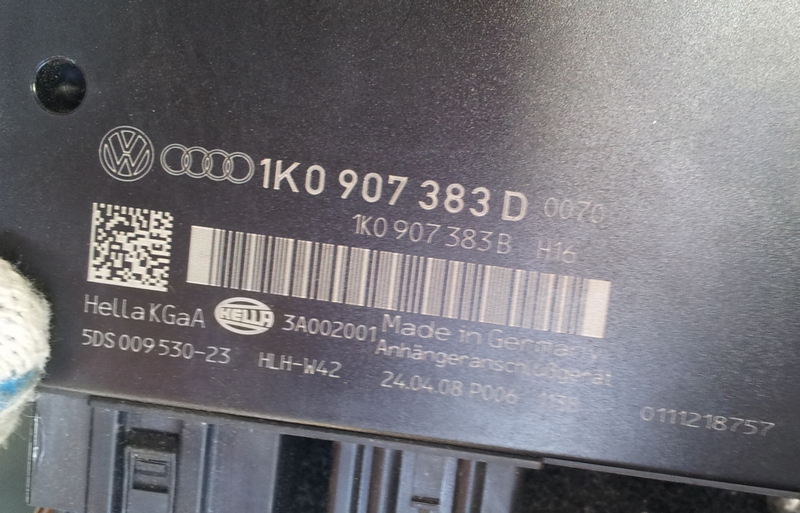

Купил у камрада с форума фаркоп тьюле с блоком согласования хелла - 2е фото, черная коробка с номером 1k0 907 383 D 2008 года выпуска.

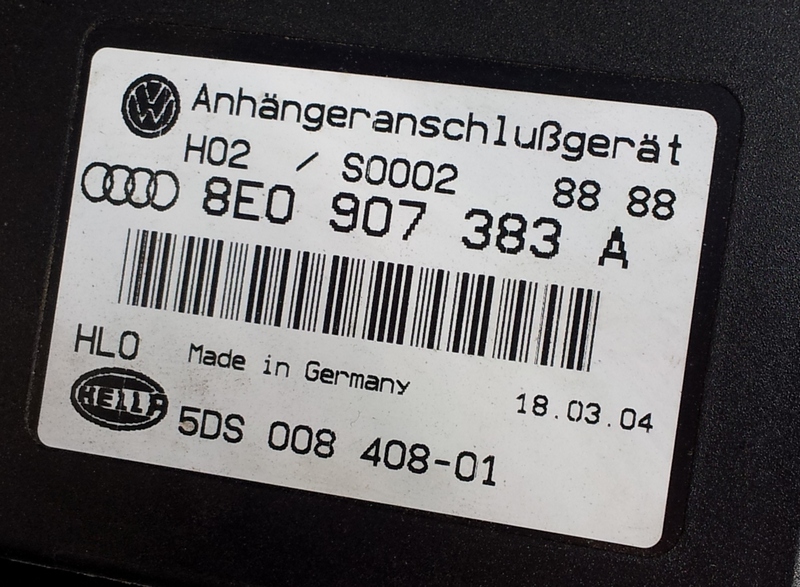

Разобрал в своей машине место под блок - там уже стоял блок, тоже хелла - 1е фото, номер 8E0 907 383 A. Разъемы другие совсем.

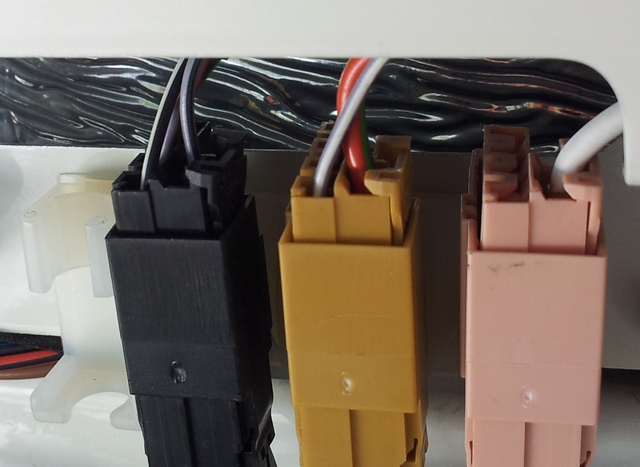

Выше у меня 2 свободные фишки, как на фото 3 - черная и коричневая.
Я так понял - туда надо подключать розетку на фаркоп.
Но на розетке с купленным фаркопом широкий 1 разъем.

Вот думаю - резать провод с розеткой, которая у меня уже есть (и присобачить фишки нужного размера) или продать этот блок согласования с розеткой на фаркоп и искать провод с розеткой, который просто подключить в фишки, которые у меня стоят уже?

У меня под правой картой есть только одна фишка(думаю обогреватель стекла), фото 1, на фото 2 две фишки, которые приходят от розетки, и фото3, провода, которые есть в правой карте. Вопрос, кто-нибудь знает распиновку проводов по цвету?


сам и отвечаю, спасибо Диме зумчук, помог прозвонить.Серо-красный - габариты, зелено-черный - правый поворот, красно-черный - стоп, сине-черный - задний ход.

Сообщение от StirlitZ

Вот думаю - резать провод с розеткой, которая у меня уже есть (и присобачить фишки нужного размера) или продать этот блок согласования с розеткой на фаркоп и искать провод с розеткой, который просто подключить в фишки, которые у меня стоят уже?

Имею предложение получше.
У меня КЕД 2008 Г.В., блок купил как на фото 1 (и розетку - тоже). Поменяю розетку с косой под "ваш" блок и ещё такой же блок "на запас" на блок форкопа + розетку от 2008 года. Вы всё подключите к Вашим фишкам - будете счастливы. Мне же всёравно придётся проводку мутить: оба плюса и КАНшина назад у меня в проводке не заведены.
Проводка такова, что коса фаркопа включается в разъёмы, вплетённые в жгут проводки, и другой разьём (который с маленькими контактами) - уже идёт в блок (фото №1, тот что внизу на фото Вилена).
Широкий разъём с большими контактами тоже вплетён в проводку - но там как раз провода идут к приборной панели.
Если у вас в проводке и разьём с большими контактами, и с маленькими, и 2 разъёма к розетке фаркопа - вам останется только повтыкать одно в другое и наслаждаться результатом....

Сообщение от vilen

У меня под правой картой есть только одна фишка(думаю обогреватель стекла), фото 1, на фото 2 две фишки, которые приходят от розетки, и фото3, провода, которые есть в правой карте. Вопрос, кто-нибудь знает распиновку проводов по цвету?

В Вашей машине как и у меня НЕТ проводов к блоку фаркопа в задней косе. Распиновку по цветам проводов розетки найдёте Гуглем (я по-моему находил на сайте караванеров) - не проблема, они стандартны....

предвидел я все эти мытарства с фаркопом а посему заказал его допом (Фаркоп фиксированный, функция ESP стабилизации прицепа). пусть висит скоро может пригодиться.

Сообщение от viking

предвидел я все эти мытарства с фаркопом а посему заказал его допом

"...Серёжа - МОЛОДЕЦ!..." (с) КВН, УПИ

Камрады, а помогите в таком деле: после снятия блока согласования появились 3 нестираемые ошибки.
Вопрос - как его деактивировать?

убрать галки...вроде в диагностическом интерфейсе шин..

Сообщение от vilen

Вопрос, кто-нибудь знает распиновку проводов по цвету?

предыдущий пост с фото отредактировал по цвету распиновки, вопрос, левый поворот, под левой картой, провод какого цвета?

Сообщение от Alexand_R

Предлагается к продаже? готов обсудить детали...

Продам, предлагайте цену.
