Тема: Подсветка кармана двери на Caddy IV (отчёт по установке)

Устал я ездить в темноте, некомфортно и не найти ничего...начал подсвечивать салон с карманов дверей

И так, нам потребуется:

1. Оригинальные зап.части от А7

   • светодиодный фонарь подсветки - 4G0 919 390 B - 2 шт
   • разъём - 8K0 973 754 - 2 шт
   • ремонтный провод с разъёмом - 000 979 009E - 2 шт
   • изолента - 000 979 950
2. инструмент (кусачки, плоская отвёртка, нож, отвёртка с торакс головкой)
3. термоусадка с зажигалкой

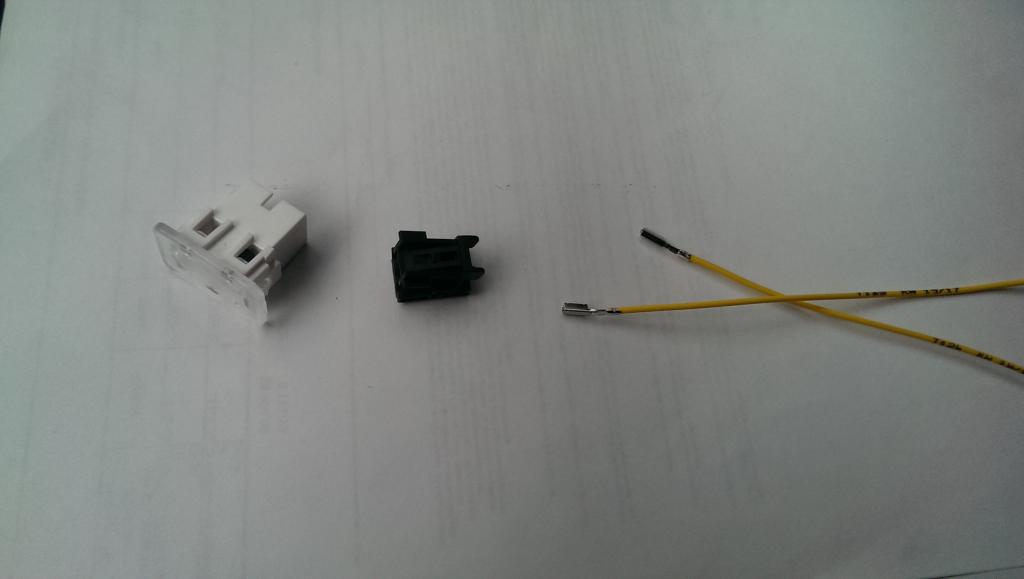

Зап. части:


Приступим

снимаем обшивку двери, по инструкции:
Вложение 55194

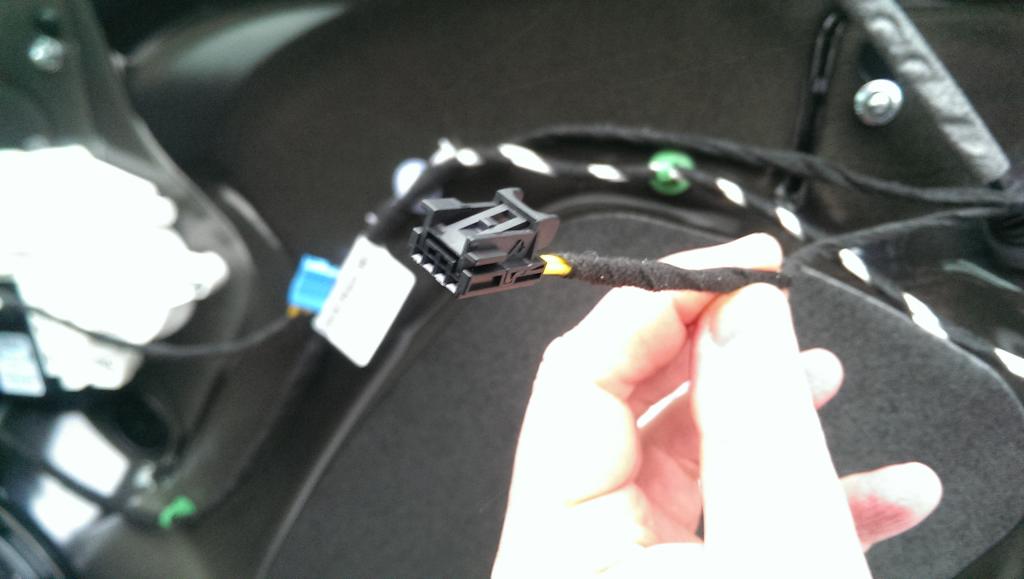

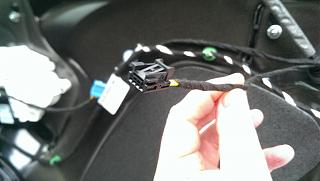

Собираем электрику, а именно подключаемся около кнопки слеклоподъёмников к подсветке
контакт 1 (коричневый провод) это "-", соединяемся с новым разъёмом тож контакт 1
контакт 2 (серый провод) это "+" подсветки, соединяем с новым разъёмом контакт 2
обматываем всё волосатой изолентой, что бы не дребезжала проводка


Далее вырезаем в обшивке место под плафон..выбираем наиболее удобное расположение по своему вкусу

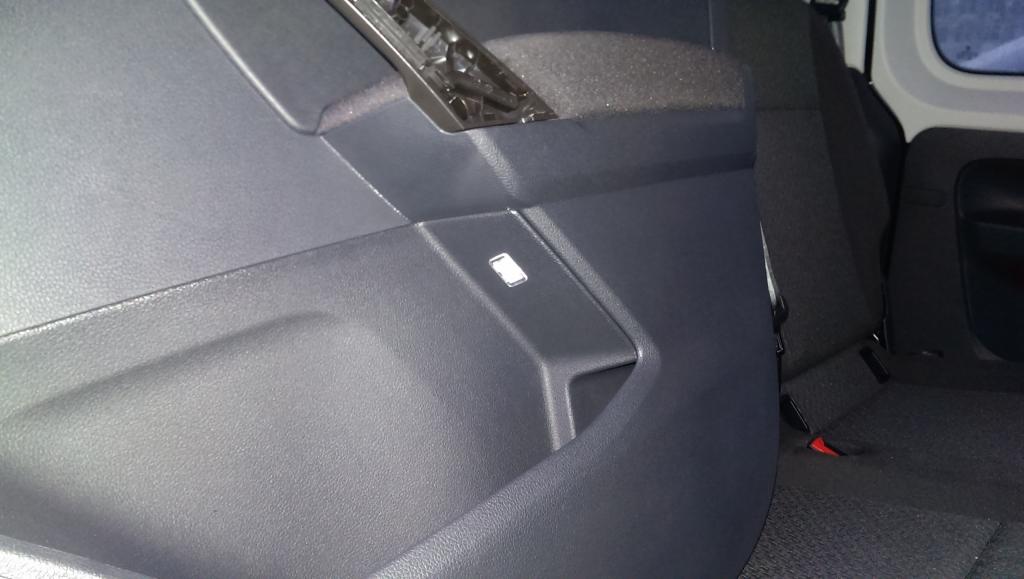

Собираем всё назад и получаем вид:

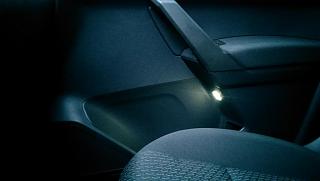

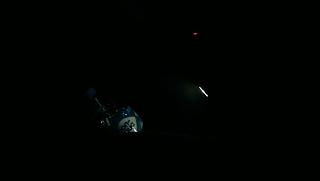

фотография в темноте конечно не очень получилось, в реальносте намного лучше...вот примерно как это смотрится:


наслаждаемся

Сообщение от Slava P

наслаждаемся

Подсветка включается при включенных габаритах?

Сообщение от Ghost

Подсветка включается при включенных габаритах?

да

были бы дверные блоки пополнее по функционалу, можно было бы на комфортное освещение завести
