Тема: Кнопка ЦЗ пассажирской двери на Caddy IV(отчёт по установке)

Как и обещал, выкладываю отчёт об установки кнопки центрального замка на передней пассажирской двери

Данная установка и запчасти подходят под Caddy IV поколения 16-18 модельный год


нам понадобятся:

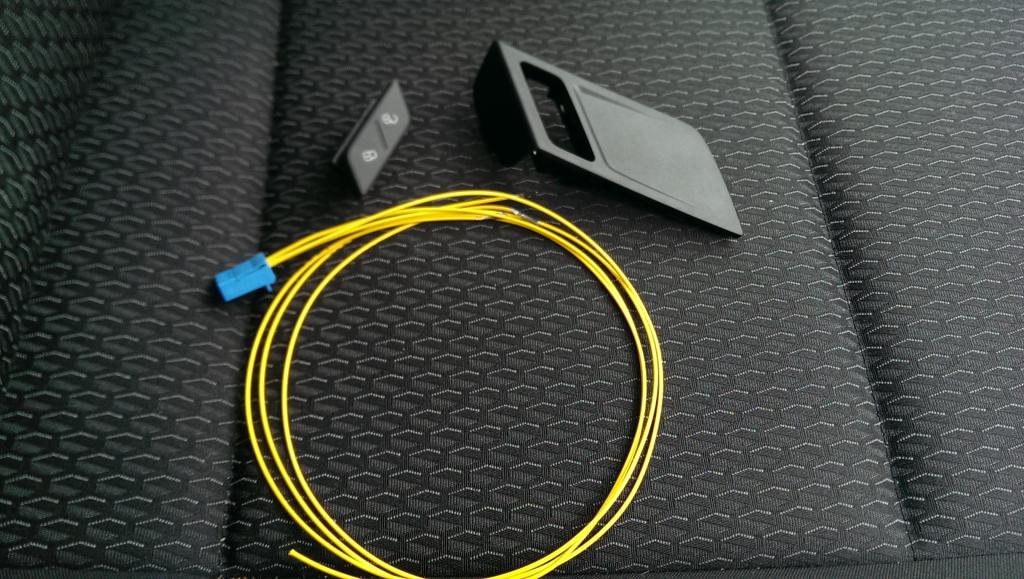

оригинальные зап.части:

• кнопка - 2K0 962 126 REH - 1 шт
• разъём - 1K0 972 704 G - 1 шт
• накладка ручки - 2K6 868 824 - 1 шт
• ремонтный провод с разъёмом - 000979009E - 3 шт
• волосатая изолента - 000 979 950 - 1 шт

инструмент (кусачки, плоская отвёртка, нож, отвёртка с торакс головкой)
термоусадка с зажигалкой
минут 30-40 свободного времени



приступим

снимаем обшивку двери, по инструкции:
Обшивка.pdf

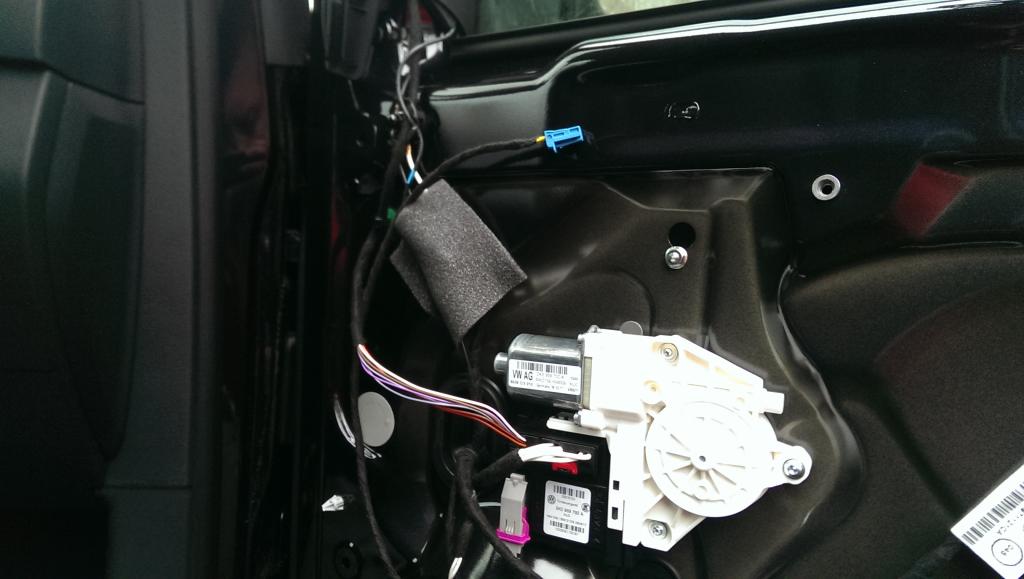

далее собираем электрику (с электростеклоподьёмниками) по схеме:
Кнопка ЦЗ.pdf

ну или используем таблицу:

Разъём кнопки	Разъём блока двери	Примечание	Цвет проводов
1	21	общий "-"	коричневый (штатный)
2	25	подсветка кнопки	серый (штатный)
3	1	лампа блокировки	жёлтый (ремонтный)
4	32	сигнал управления	жёлтый (ремонтный)

в блоке управления двери используем 32 контактный серый разъём

после чего, обматываем проводку волосатой изолентой

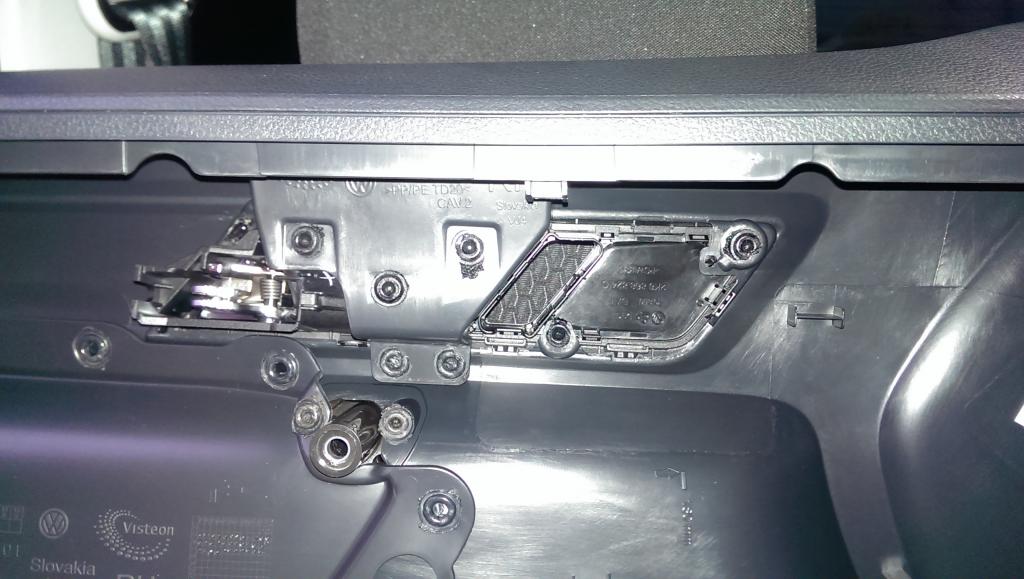

в обшивке двери, демонтируем старую заглушку без отверстия под кнопку и ставим новую с отверстием

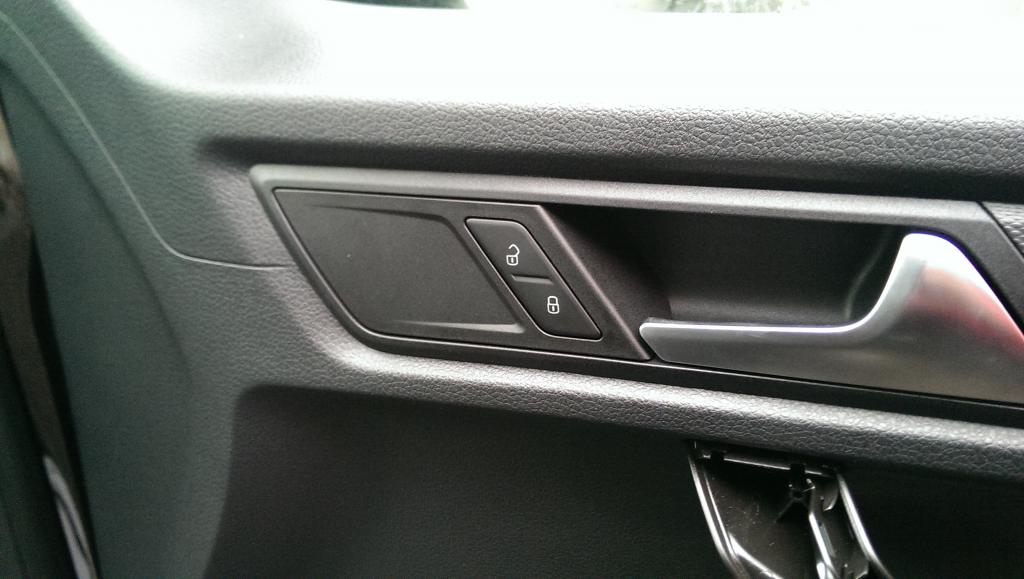

собираем всё назад и получаем вид



работа кнопки абсолютно штатная


Наслаждаемся удобством

Заметил вчера одну особенность работы кнопки.
При разблокировке двери водителя, что при открытии машины (у меня настроено комфортное открытие только вод.двери), что с ручки двери изнутри, то помимо этой разблокировки, на кнопке двери пассажира, горит указатель, что сама дверь пассажира ещё заблокирована

Прикольно..у меня даж на Ауди лампочка разблокировки гаснет, а двери ещё заблокированы

Блоки, видать разные на ауди и кадди )))

Сообщение от Leopard

Блоки, видать разные на ауди и кадди )))

Да и машины тож

А можно написать какой провод к какому разьёму по номерам подключать (типа таблички как в отчете про зеркало), а то по схеме что я запутался. Заранее спасибо.

Сообщение от yakav

можно написать какой провод к какому разьёму по номерам подключать (типа таблички как в отчете про зеркало), а то по схеме что я запутался.

добавил в первый пост таблицу
