Отчет будет малость корявым... В основном это связано с тем, что подвела техника, ну и сам тоже хорош... Забыл фотоаппарат, и снимал на телефон, а у него всего 2 больших пикселя и без фотовспышки... И еще под конец добило то, что телефон показывает все фото, а при копировании на комп, пишет почти у половины фотографий ошибка файла и отказывается копировать... Так что отчет будет состоять из того что есть!!!
Во первых стоках своего отчета, хочу поблагодарить наших уважаемых одноклубников: сосед и руся33!!! Спасибо за вашу поддержку! Без ВАС я бы не пришел к исине!!!
Во вторых строках своего отчета, для тех кто будет воплощать данный проект в жизнь, предлагаю ознакомится и с информацией наших близких по техническому оснащению форумов:
GOLF CLUB
VW Golf V. Установка подсветки дверей.
(Golf 5) Как я подсветку в двери колхозил.
TOURAN CLUB
Установка фонарей подсветки в передние двери VW Touran
И так начнем....
Сразу оговорюсь, выше в теме речь идет о подключении подсветки к концевику посредством врезается в цепь. Удобство заключается в том, что не нужна адаптация в БК, будет работать и так...
И простят меня одноклубники - это КОЛХОЗ!
Мы пойдем ПРАВИЛЬНЫМ путем!!!
Как разбирать дверь описывать не буду - фото не делал да и процесс уже не однократно описан... Рекомендую почитать (Golf 5) Как я подсветку в двери колхозил - описывают самодельный "инструмент" по отщелкиванию клипс... (мой инструмент - добавлено 20.05.2014)
И так, я предполагаю что МЫ сняли обшивку двери.....
!!!! ВНИМАНИЕ РЕДАКЦИЯ от 03.02.2012 !!!! (уточнение сделано благодаря информации Сосед - http://www.caddy-club.ru/f/tuning/31...p20#post102017)

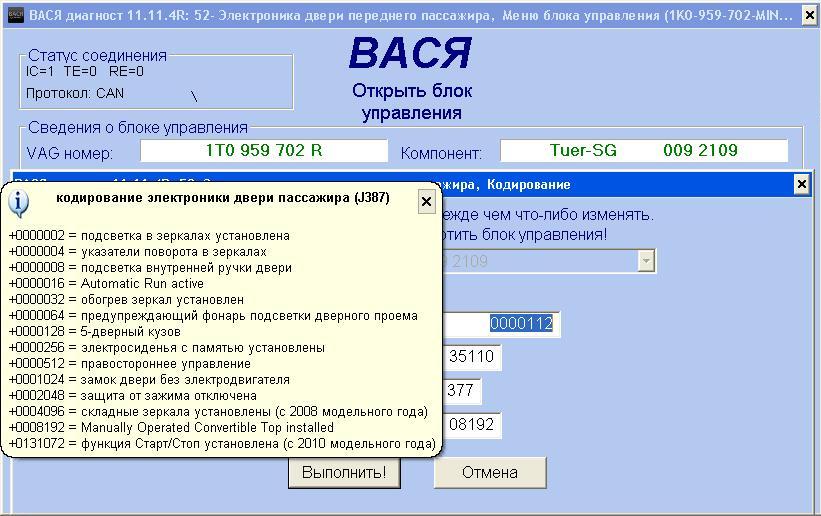

Главное условие для дальнейших действий это посредством шнура VAG-COM сбросить все ошибки (при наличии таковых) и провести активацию "предупреждающий фонарь подсветки дверного проема" в БК. Только после этой процедуры появится в пинах разъема +).
Адаптация в БК ВАСЬкой...
Для двери водителя надо заходить в блок- 42, для пассажирской блок-52 и прибавить к действующему числу соответствующего блока "+ 64"..
У меня было 48 прибавил 64 и получил 112....
Вложение 9985
Конец редакции

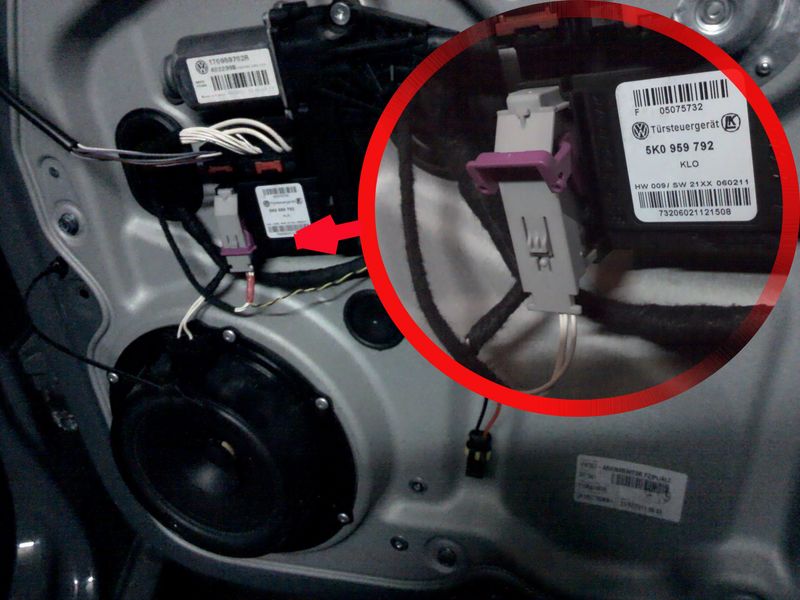

Внимательно смотрим на дверь и видим вот такой разъем...
Вложение 9976
Он то нам и нужен...
К сожалению нет фото как он разбирается, но если внимательно посмотреть, то будет все понятно... Просто осторожно!

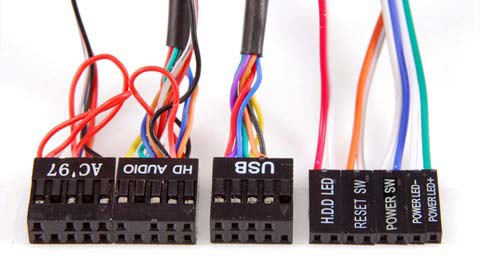

После того как разъем разобрали, нам надо внедрить в него два проводка... Если ВЫ читали материалы форумов, то уже знаете какой у них код, и можете топать в магазин и заказывать их... Мне этот разъем напомнил IDE разъем компьютера... И засучив рукава я полез в коробки с компьютерным барахлом...
Надыбил пару таких разъемов.
Вложение 9977
фото из инета
Аккуратно, при помощи зубочистки (что было под рукой) вытащил два проводка и вставил в наш разъем.

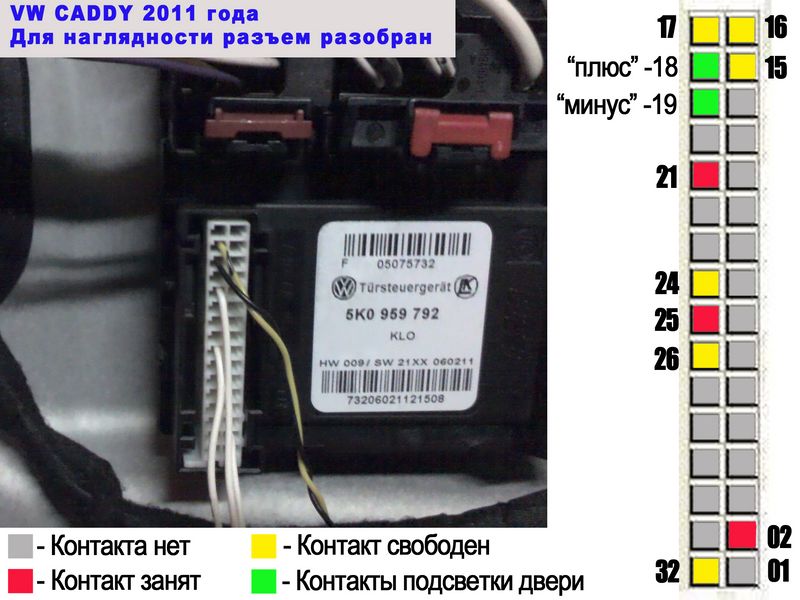

Тут у Вас возникает вопрос, куда конкретно вставил... А вот вам схемка...
Вложение 9978
Кода рисовал схему, мог малость контакты не все отразить, делал на память и по фото отпадного качества... На всякий случай пусть тоже будет здесь

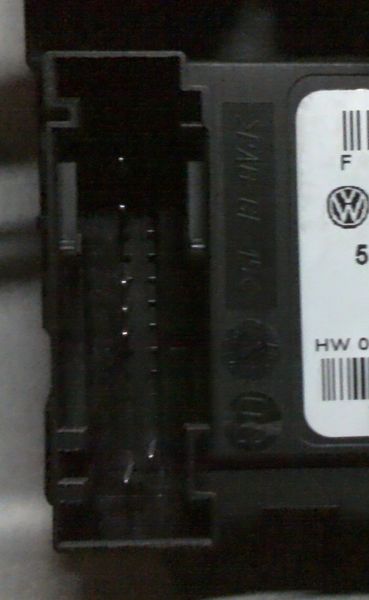

Вложение 9979
Как видие, не очень виден верхний угол.

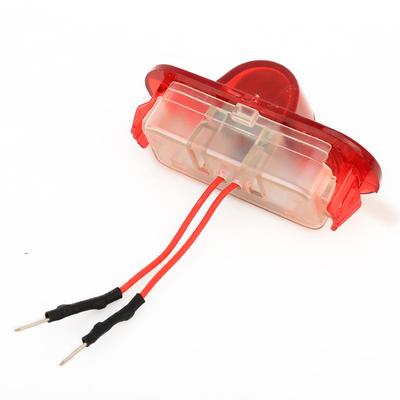

Фонарики на ваше усмотрение, только имейте в виду если ВЫ выбрали диодные, то может возникнуть проблема с адаптацией в БК, точнее не с самой адаптацией, а с тем как БК видит диоды, и в данном случае может понадобится обманка... Тут вам наверно поможет сосед, и его сообщения в этой теме (где-то здесь). Я тут ПАСС!
Итак кроме фонариков, я еще в прикупил разъем, чтобы при снятии накладки (карты) двери, можно было бы провод разъединить...
К сожалению пока я седлал только дверь пассажира, и фото результата нет - ошибка файла!!!
И думаю к водительской перейду не скоро, по планам сделать пассажирскую по полной с начало: шумка, и может что с динамиками.... А времени заниматься машиной не так много, работа мешает!!!
Спасибо за внимание!!!
P/S Кто в теме можно все это не читать, а просто взглянуть на картинки, и не жужать, что я только в конце предупреждаю об этом!!!
P/S P/S Результат, добавил как сделал более менее удачные фото.
