Тема: Прошу помощи с туманками

zoom4uk, объясни тогда почему сечение провода на 30 клемме всегда больше..?

Сообщение от Megatrans

Разница есть.. Не помню в чем именно, но есть.. ПОчему тогда ВСЕГДА +12 это 30я клемма?

Потому что так положено. Стандартизация.
Конечно, ее придерживаться хорошо и нужно.
Но.
Причина у автора не в нарушении стандартизации.

Сообщение от Megatrans

zoom4uk, объясни тогда почему сечение провода на 30 клемме всегда больше..?

Держу перед собой колодку с реле.
Три одинаково толстых провода отходит от 30, 87, 87а контактов. (контактная группа)
Два одинаково тонких провода отходят от 85, 86 контактов (эл.маг. катушка)

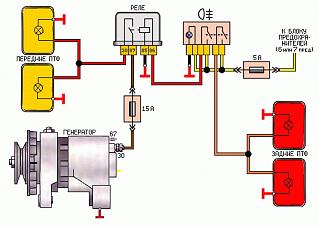

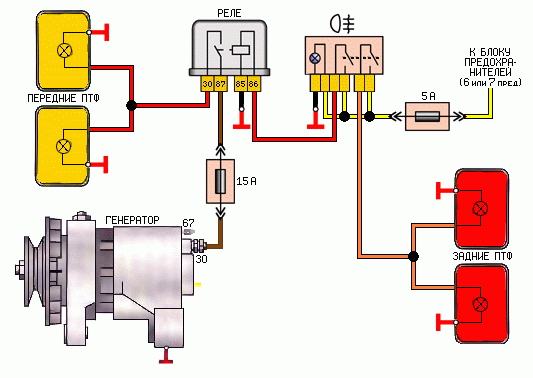

я себе делал так:

Сообщение от Ghost

Держу перед собой колодку с реле.
Три одинаково толстых провода отходит от 30, 87, 87а контактов.

такая же и у меня.
Мне кажется дело в производителе.

Обьясните мне,зачем уже 4 страницы обсуждения подключения,если есть стандартная схема по которой можно подключить?! Зачем создавать головную боль себе?! ELSA - в ней все есть

Ну ясно...если нет разницы, значит можно просто + подать через выключатель и реле не нужно... Так?
Для чего вообще реле, понимаете?

Сообщение от Megatrans

значит можно просто + подать через выключатель и реле не нужно... Так?

кстати на T5 именно так и делают у них на переключателе +12 а минус с корпуса.

Сообщение от Megatrans

Ну ясно...если нет разницы, значит можно просто + подать через выключатель и реле не нужно... Так?
Для чего вообще реле, понимаете?

Нет не так.
Потому что выключатель не выдержит проходящий через него ток.
Или выдержит, но контакты будут подгорать и греться.

Понимаем.
В данном случае для токовой развязки сильноточных потребителей от слаботочных переключателей.

всем большое спасибо за помощь подключено все было куда попало вот поетому и сгорали релюхи. так что буду подключать по нарисованой схеме .
еще раз большое спасибо!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
