Тема: Концевик распашной двери и освещение багажника - логика работы ?

Вопрос решился:

- точки 189 и 155 (зеленые стрелки) - это масса;
- точка 195 - просто соединение трех проводов от концевиков, замыкается на массу при открывании двери (срабатывании концевика), при этом загорается свет в багажнике;
- на схеме указано положение концевиков когда дверь закрыта.

Вроде бы все. Всем спасибо.
Неточныц перевод перепутал все карты...

Подскажите, пожалуйста, пропало освещение в багажнике?
Лампочку проверил - рабочая, а при открытии распашонок свет не загорается.
Что делать? Куда смотреть ?

уважаю становящихся профи!!!!!

перестал свет включаться по открытию обеих дверок распашенки, сразу ж оба концевика не могли выйти из строя ... причём оставшись в положении "дверь закрыта"

центральный замок безпроблем закрывает все замки даже когда распашенка открыта и тушит свет в салоне (думает что все двери закрыты)

в какую сторону хоть рыть, что б устранить проблемку ?

есть где то фото отчёт как чё крутить-снимать-как добираться до концевика в распашонке ?

снимай два нижних замка и меняй местами , правый не подключен! только нада снять обшивку с дверей там идут штанги, инужно поменять на замках пластмасовый чехол местами так как они левый и правый

Сообщение от latanuck

есть где то фото отчёт как чё крутить-снимать-как добираться до концевика в распашонке ?

Сам в этом месяце решал этот вопрос. Глянь на пост №32 http://www.caddy-club.ru/f/electric/...nogo-otseka/p4
может чем-то поможет

Сообщение от Олег.

снимай два нижних замка и меняй местами , правый не подключен! только нада снять обшивку с дверей там идут штанги, инужно поменять на замках пластмасовый чехол местами так как они левый и правый

блин, просто офигенно дельный совет! огромное тебе спасибо! плюсую 500 !!! вот добрались руки на выходных и всё сделал по твоему рецепту - на радостях даже фотоотчёт организовал: Фиксим концевик распашной двери

У меня проблема такая. Горит свет в салоне а в багажнике гаснет при закрытии двери багажника. На панели горит индикация что открыт багажник и комп на панели это подтверждает. Загорелась лампочка при движении. Что может быть? В замке два микрика один на подсветку а второй на комп?

Доброго времени суток!

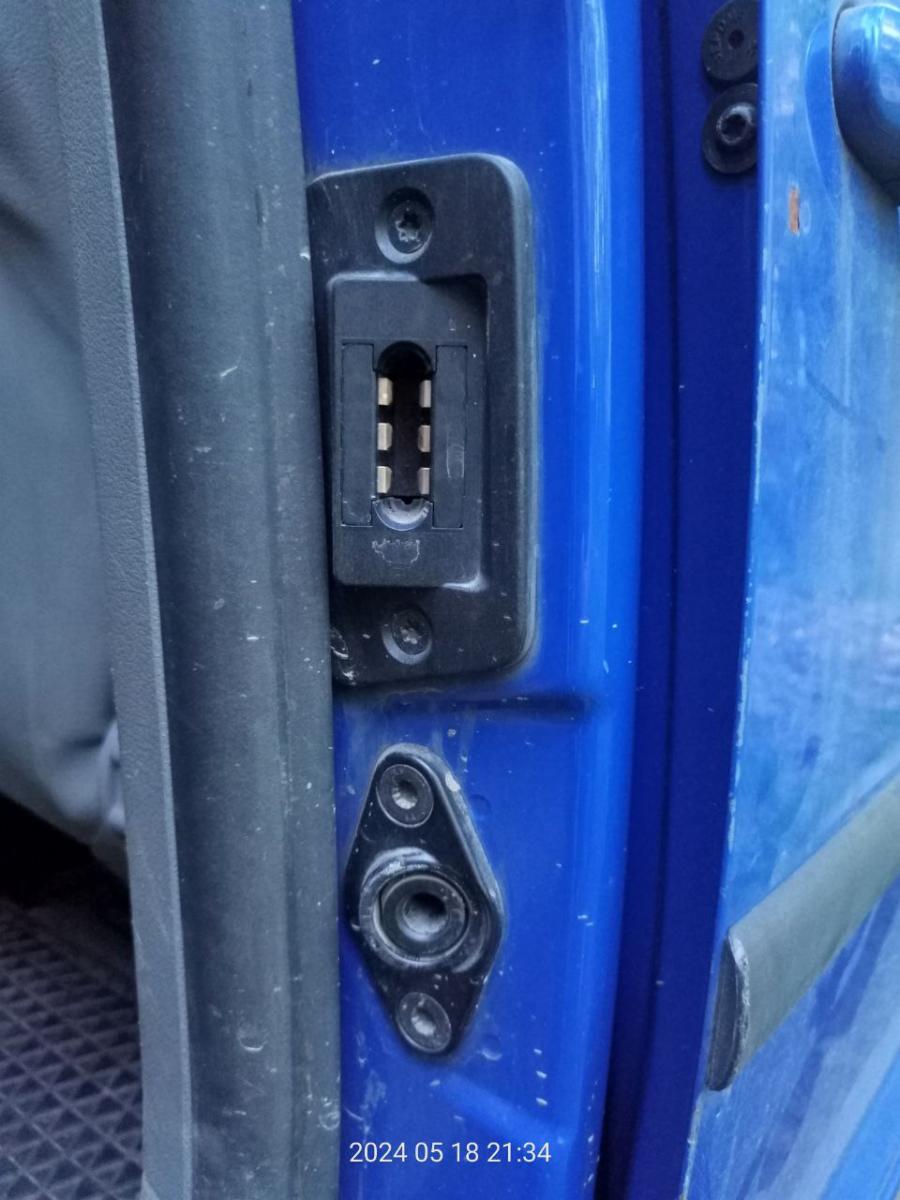

До этого при резком старте с места лампа освещения салона загоралась потом гасла. Сейчас горит постоянно. Грешу на распашную пассажирскую дверь. Что там можно проверить, какой контакт ?
