Тема: Всё про рейлинги

Дмитр, поделитесь секретом успеха Размеры, детали...

Размеры, детали - это самое простое:
1. проф. труба 40*20*2
- релинги 1,65 м х 2 шт.
- поперечины 1,4 м х 3 шт.
2. труба на стойки (примерно 35 мм)
- 55 мм х 2 шт. (средние стойки).
- 75 мм х 4 шт. (передние и задние стойки)
трубу на стойки отрезал и приваривал под углом, т.к. выштамповка на крыше под стойки и оси резьбы находятся под разными углами -- это самое долгое и нудное. на каждой стойке приварена гайка для контрения винтом. после сварки внутрь стоек плотно вбил пластиковую трубу и рассверлил под головку винта.

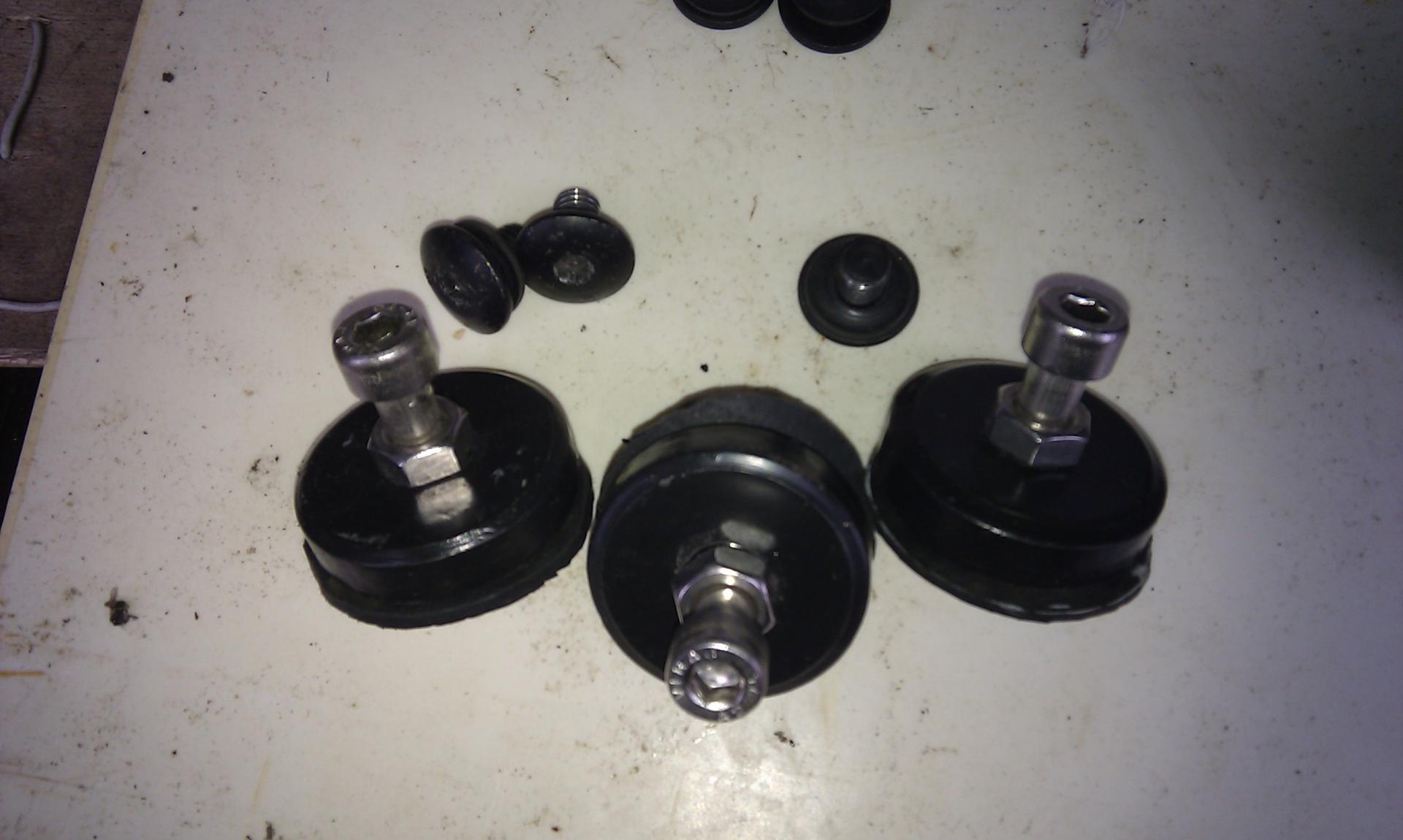

3. опора:
- шайба точеная диаметром 40 мм высотой 10мм х 6 шт.
- резиновая прокладка 2 мм х 6 шт.
- винт нерж. 8*40 мм под шестигранник 6 мм х 6 шт.
- гайга нерж. 8 х 6 шт.
поперечины крепятся путем защемления "ушами" на релинг с уплотнением резиной (самому не очень нравится, есть вариант еще одного крепления, но это если руки дойдут).
окраска краской 3 в 1 с подготовкой.
не хватает только заглушек на торцы труб.
бюджет не вышел за 2 т.р.

есть чертежик. попытаюсь привести его в порядок "для людей" и выложить

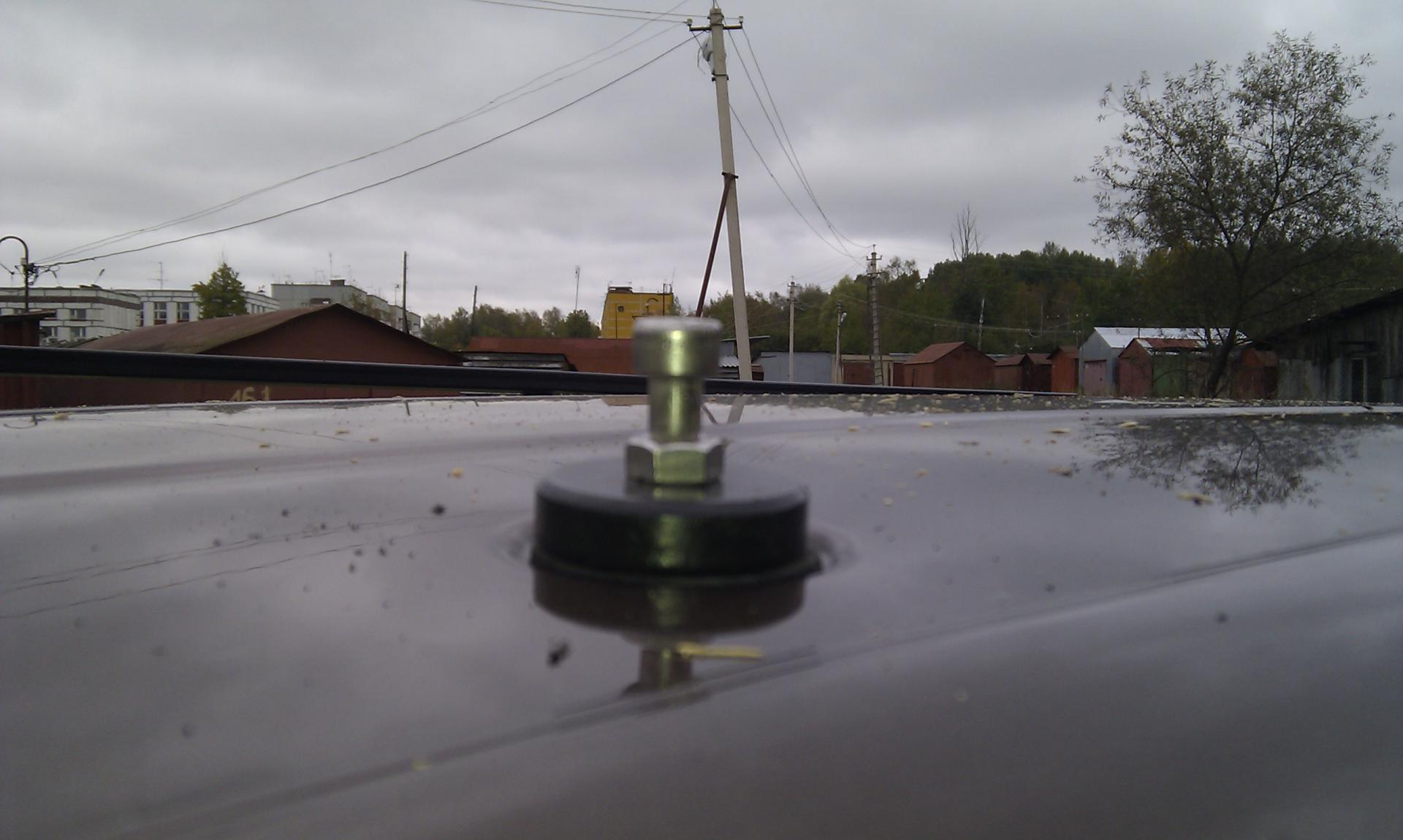

опора

Пойдет! Трохи разгребусь с машиной, потом себе сделаю..

Сообщение от Дмитр80

вот что вышло:

Брат! невобиду! утебя машинка какого года? неужели ненашлось пару сотен $ для нормальных рейлингов!Братцы уважаю Ваши роботы Но это перебор!нетого класса авто! сори если кого обидел!

Сообщение от wenter

неужели ненашлось пару сотен $ для нормальных рейлингов

Бывает так что купил бы но не так просто. Допустим у нас в городе и под заказ везти не хотят. А почтой нельзя длинные(maxi)
тем более конструкцию можно демонтировать и опять поставить если надо будет.

Ну я незнаю! заказал с Т5 немного укоротил и стоят себе. пришли кстати курьерской почтой! может у вас там с этим проблемы но нашим пофиг за бабки и танка доставят!

Сообщение от wenter

Ну я незнаю! заказал с Т5 немного укоротил и стоят себе. пришли кстати курьерской почтой! может у вас там с этим проблемы но нашим пофиг за бабки и танка доставят!

у нас почте пофиг!!! заверни как положено!!!! и все отправляй! на почте женщина рассказывала что мужик отправлял трубу))) 3.5 метра))))) отправил)))) и получатель получил))))

Важно захотеть!

Не обижаясь: такое решение родилось не из-за отсутствия пары сотен, а из-за отсутствия достойного варианта за оные. Брать пластик для перевозки абсурд. Эстетика в минусе не спорю, не за этим гнался. А по расчету для данной конфигурации грузоподъемность данного колхоза 150 кг, что за глаза. Опять-же надо - одел, не надо - снял. Вот как-то так

Сообщение от Евгений

у нас почте пофиг!!! заверни как положено!!!! и все отправляй! на почте женщина рассказывала что мужик отправлял трубу))) 3.5 метра))))) отправил)))) и получатель получил))))

По правилам почты России Длина пересылаемой посылки по почте не должна превышать 2 м.
Продольные релинги для maxi больше Длина – 212 см.
Или очень дорогая доставка другими компаниями около 2000.
Только не надо мне говорит мол захочешь заплатишь) Купите тогда сейчас Apple iPhone 5
