ДХО ПОВЫШЕННОЙ МОЩНОСТИ своими руками.

На сий опус меня подвигла т.с. лень…и нежелание лепить магазинные ДХО
в штатную прорезь в вставках рядом с ПТФ.
Получить ДХО ПОВЕШЕННОЙ мощности с ПОНИЖЕННОЙ ценой, мега защищённое...и неким элементом дЫзЫгна

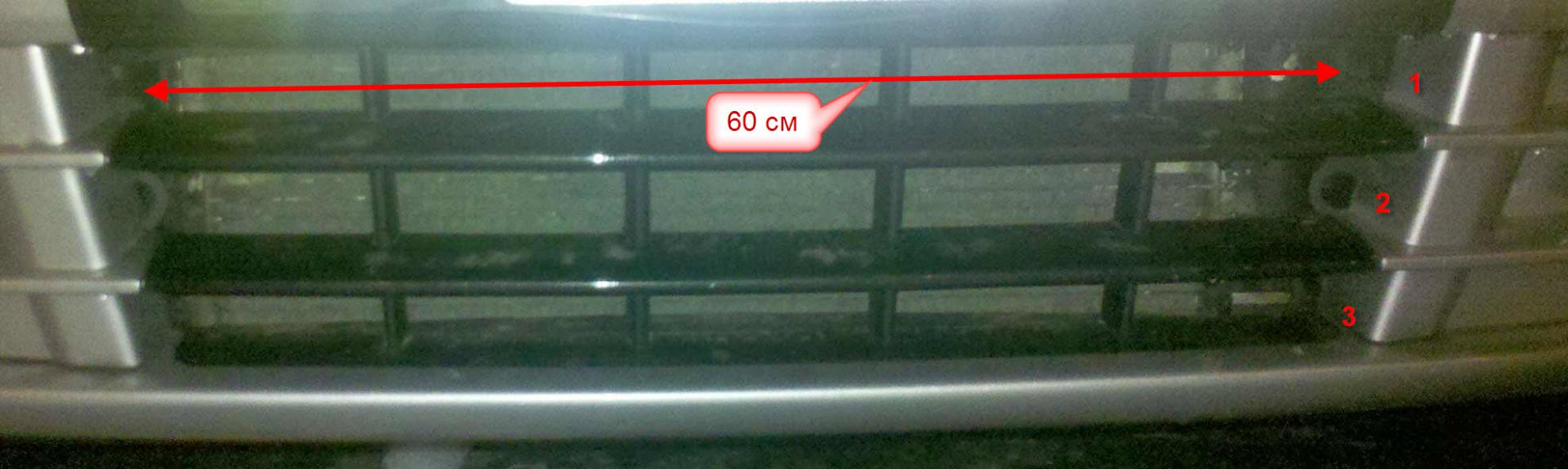

И так… Имеем Штатную решётку.

В ней имеем т.с. 3 этажа. В какой именно устанавливать (или во все подряд – дело хозяйское).
Рассмотрим ДХО в «один этаж».
Понадобиться:

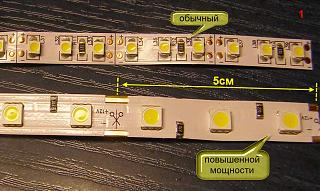

1. LED полоса на 12 повешенной мощности (рядом для примера обычной мощности) длинной 50-55 см.
Одна группа (из 3х LED 5 см), т.е. будем иметь около 11 групп т.е.
33 шт повышенной мощности LED длинной 55см (магазинные ДХО ОТДЫХАЮТ).

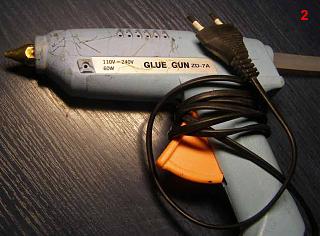

2. Термопистолет с клеем.

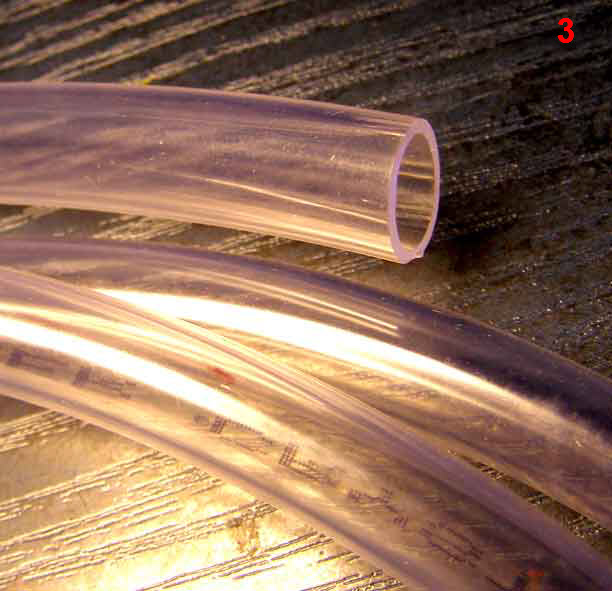

3. ПХФ трубка № 11 или 12

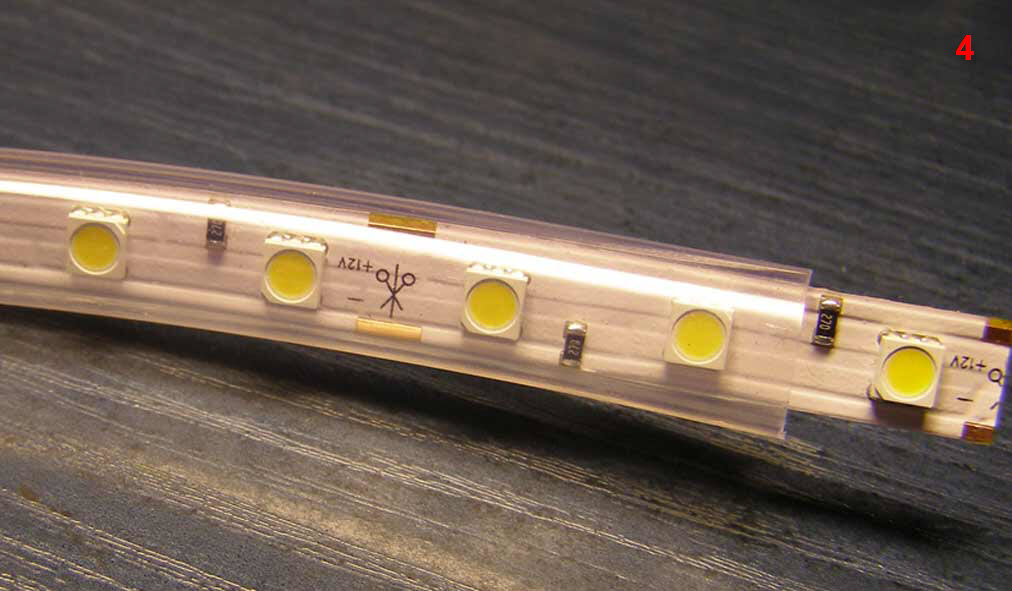

Отрезаем трубку на 58 см. Подпаиваем провода к LED ленте. Протаскиваем
LED полосу (55см) в трубку 58 см.

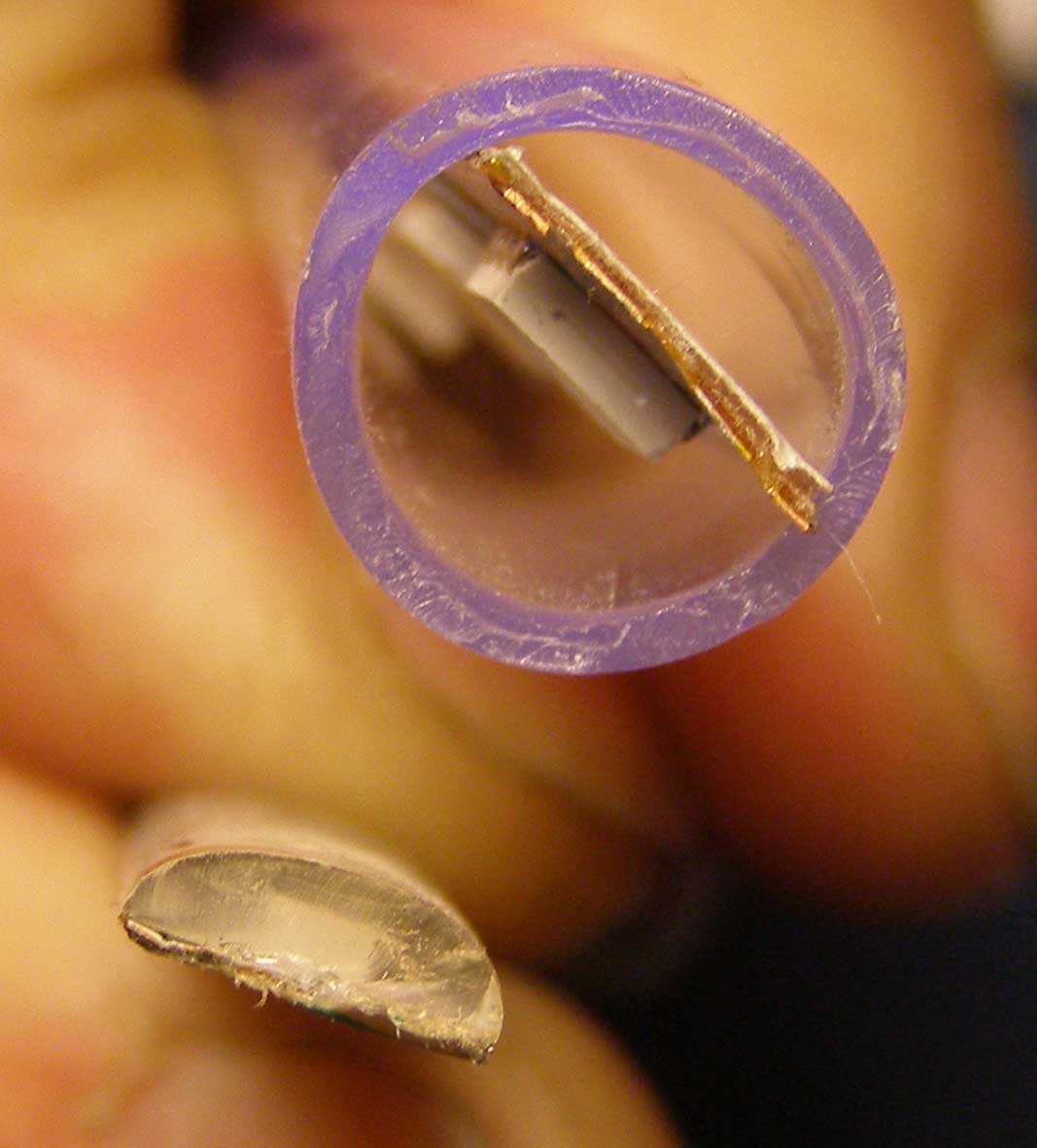

Термопистолетом наглухо запечатываем
торцы трубки. Закрепляем пластиковыми (4-5тью вдоль длины) стяжками вдоль
решётки радиатора (изнутри!!! А не с улицы).
Электрическую схему уже не раз описывал.

ВЫВОДЫ.
Бюджетная составляющая:
LED повышенной мощности 1 метр 60 грн.
1 метр ПХВ трубки 4 грн, стяжки по 0,50 грн=2 грн., провод около 15грн.
Итого +/- 50-60 грн за ДХО ПОВЫШЕННОЙ мощности.

PS
Очень жалею, что сия идея мне пришла в голову уже
после установки магазинного ДХО.

А как это соотносится с правилами установки ДХО? Наверно есть какие то, ну как и противотуманки...А так...буджетненько, креативненько

Есть в продаже уже засиликоненные ленты...остается припаять с любого края провода и заделать концы...

edelweis, Большое спасибо вот только 2 дня назад думал как сделать подсветку решетки радиатора, а тут уже есть решение)))

Сообщение от stasito

Есть в продаже уже засиликоненные ленты...остается припаять с любого края провода и заделать концы...

Да, есть…
Но:
1. Повышенной мощности (т.н. «засиликоненой») брызгозащитной НЕТ
2. Сравните сами. На фото мой вариант и готовый – т.н. Вами «залиликоненный»
Кто из них первым проиграет стихии встречного потока…?
3. Цена брызгозащитного равна цене повышенной мощности.

результат испытания в студию!

Сообщение от Лазерщик

результат испытания в студию!

Ну это удел всех тех, кто ещё не ставил... я ж то ужО...

edelweis, ета мишура хоть на треть выполняет свою фумкцию,или так,в качестве гирлянды?

Сообщение от edelweis

я ж то ужО...

я имел ввиду фотки как ты любишь - справа №1, слева№ 2...
а ты о чём?

ИМХО. Тот что в шланге умрет первым (хорошо вы его не запаяете, даже если туда не попадет влага, + реагенты, то конденсат, и окисление обеспечено). А если хочешь что бы второй дольше прожил то в местах припайки питания необходимо усадить термоусадкой, желательно в 2 слоя что бы верхний перекрывал нижний из запасом. Из опыта работы с диодными лентами скажу что это такая ненадежная вещь.
