Тема: Муки перерождения моего зверя

Свежие приобретения (все в идеальном состоянии).

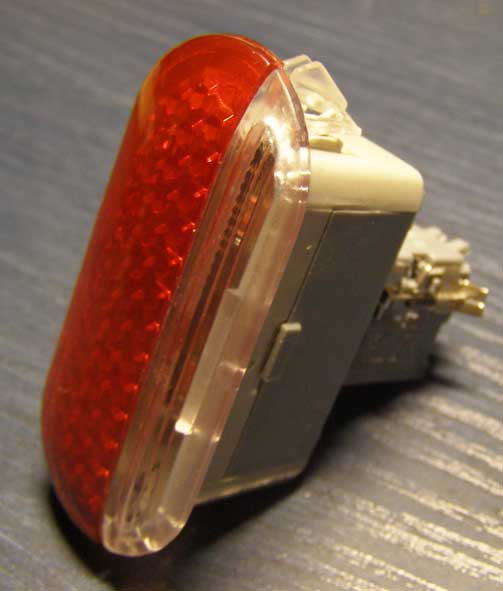

Фонарики в дверь с проводкой 2шт=80грн.
Блок переключения фар + доп. ПТФ 240грн. (с AUDI),
но он сейчас в доработке, потому ото после доделки.
И ГЛАВНОЕ приобретение – печка догреватель 200грн.
Если с первыми двумя обновками мне всё ясно, то вот с
догревателем есть вопросы.
Прошу информационной помощи: как его инсталлировать (может уже есть

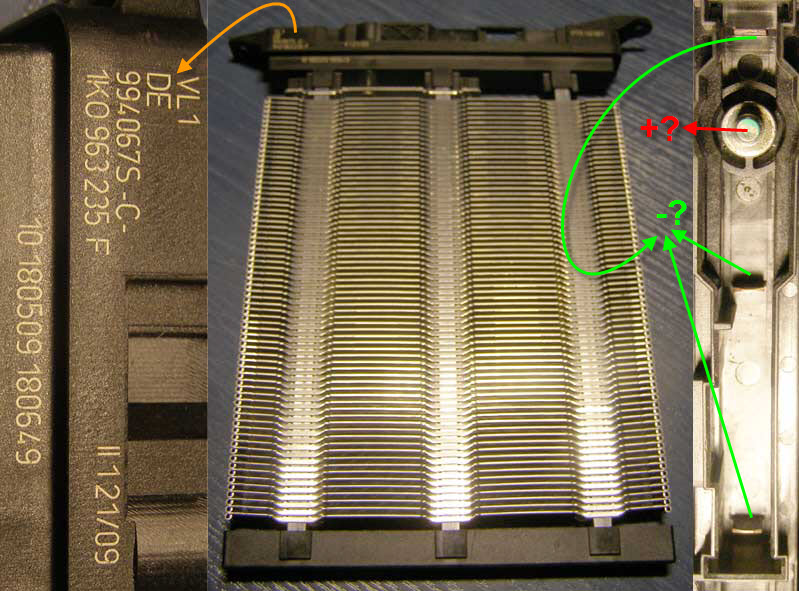

опыт подобной работы). В нём 4 силовых контакта. Вероятно один это
+12, и 3 минуса (как я догадываюсь для пошагового подключения через
управление печкой).
Данный тен устанавливается внутрь нашей печки…
Короче жду Ваших советов коллеги.
PS
Купил консоль на разборке… в отличном состоянии – 250грн.
(это к моей истории с прикипевшим болтом сайлента).

edelweis, шикарные приобретения

Смелее пользуемся поисковиком - http://www.caddy-club.ru/f/dopy/2488...topiteli-feny/

По печке-http://forum.skoda-club.ru/viewtopic...33615#p1133615

сосед,
ant 787,
Спасибо за наводку. Но там вроде как "умный" тен устанавливали. У меня же без мозговый.
Не встречали инсталляцию подобного?

Читайте внимательнее, там есть ссылки для безмозгового, и на всякий случай еще - http://forum.skoda-club.ru/viewtopic.php?f=99&t=102038, http://forum.skoda-club.ru/viewtopic.php?p=1046062#p1046062, http://forum.skoda-club.ru/viewtopic.php?p=1133615#p1133615, принцип инсталяции у них одинаков в тот же корпус печки одинаков, подключения да , отличаются, но поймете https://plus.google.com/photos/107721259542172227035/albums/5738394049201706881?banner=pwa&gpsrc=pwrd1#photos/107721259542172227035/albums/5738394049201706881?banner=pwa&gpsrc=pwrd1

edelweis , я не могу ответить на Ваше сообщения - т.к. Вы не можете отправить сообщение edelweis, поскольку он(а) не разрешил(а) принимать личные сообщения, либо ему(ей) не разрешено это делать.

edelweis, что у вас с ЛС ? и где покупали фонарики с проводкой?! если не секрет.

сосед, ЛС подправил... я так и не понял как так вышло...
VWDRIVER, в Киеве на разборе.

И так…



С безмозглым НЕ все более менее ясно…

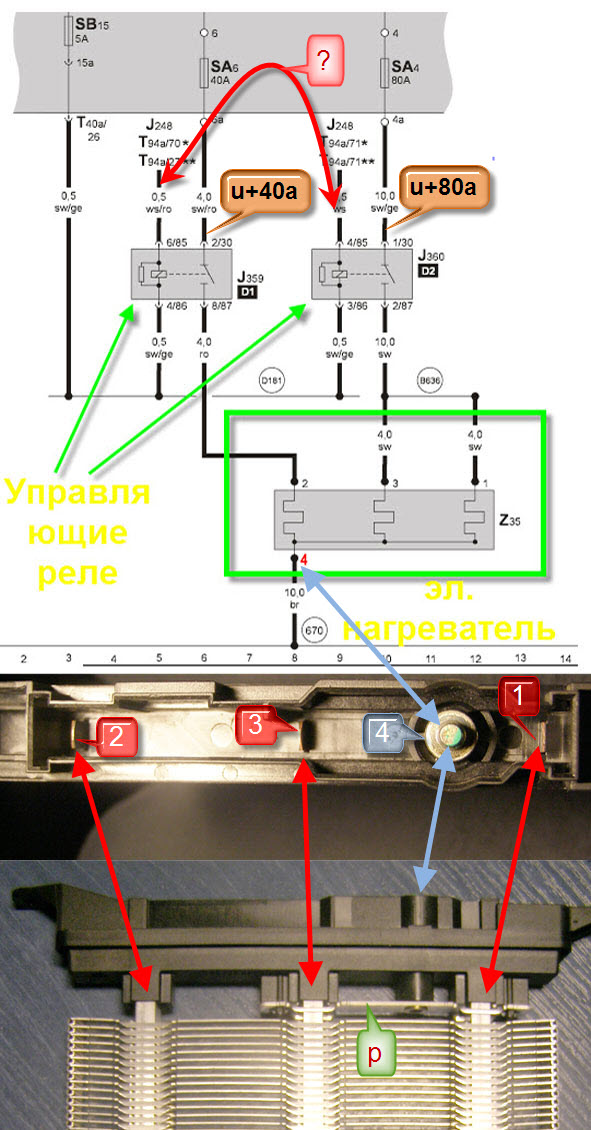

Начнём с соответствия номеров контактов тэна на моем фото по отношению к схеме.
Как я понял на тэне контакт 4 (под болт) это земля (т.е. минус).
Поскольку между 1 и 3 перемычка (p)– полагаю, что они соответствуют своим
номерам на схеме (схема НЕ МОЯ), соответственно 2 контакт (тэна) на фото – 2й на схеме.
Далее. С силовыми входами реле более менее ясно (на них подаём с предохранителей).
Но САМЫЙ главный вопрос…
Что кидаем на управление релюхами.
Вариант «в лоб»: тупо через кнопки…
А что скажут знатоки? Когда подаём + ТОЛЬКО на J359 (т.е. на контакт тэна №2), получаем 33% мощности, когда ТОЛЬКО на J360 получаем 66%, ну и соответственно
когда на обе: 100%
Так вот, а как увязать сие с мозгами?
PS
К следящим за темой, ПРОШУ:
1. Указать на мои ошибки в вышеописанном опусе
2. Оказать квалифицированную помощь в подготавливаемом «FAQ тен без мозгов»
3.«Муки» эти не ради т.с. эго, а для всех…
PPS
Есть идея: сняв показания с регулятора температуры, можно управлять
нагрузкой:
+12 на (J359) 2й контакт тена или +12 на (J360) 1й с 3тим, ну и 100% мощности это +12 на (J359 и J360) 2й и 1й с 3тим.
