Тема: Разряд аккумулятора из-за обогрева заднего стелка

Столкнулся с проблемой разряда аккумулятора.
Поехал к официалам искать утечку тока. Они нашли, утечка где-то в обогреве заднего стекла и предложили, как временное решение, извлечь реле обогрева.
О проблеме забыл до прихода зимы.
Как вариант полного и правильного решения проблемы - предложили заменить блок управления отопителем в сборе. Стоимость "захмарна".

Я вот думаю что делать, пробывать отремонтировть блок, менять все-таки блок у официалов, брать с разборки...
Что посоветуете, господа?

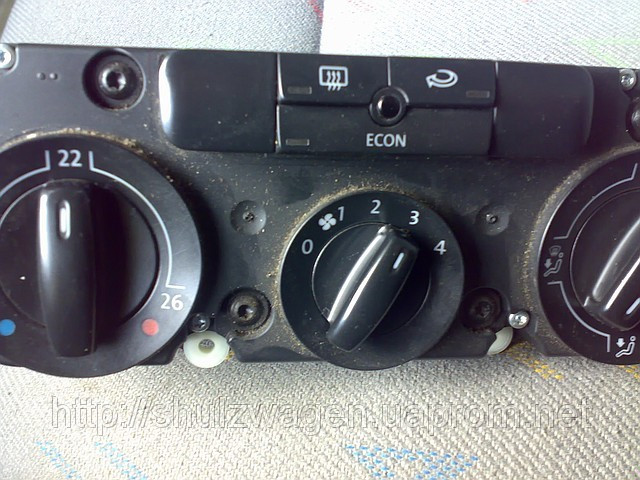

Блок вот такой:

Я так понял, что блок возможно неисправен и при установке реле обогрев заднего стекла включается и работает постоянно?
Само реле исправно? может контакты залипли.

Реле знаешь где? ткни туда мультиметр ... проверь питание на входе на катушку и на выходе..если на входе нет, знач реле менять

Сообщение от kalus-v

Я так понял, что блок возможно неисправен

именно, ОД не утверждают, что блок неисправен, всего лишь предполагают...

Сообщение от Megatrans

Реле знаешь где?

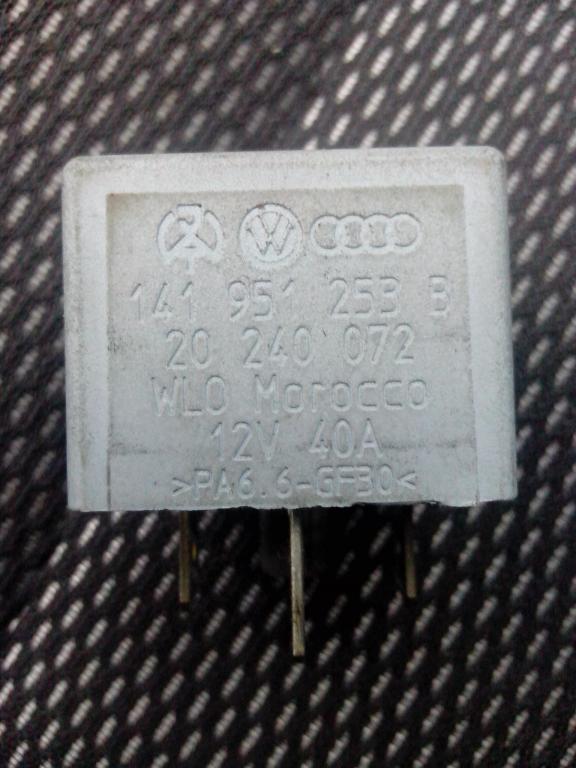

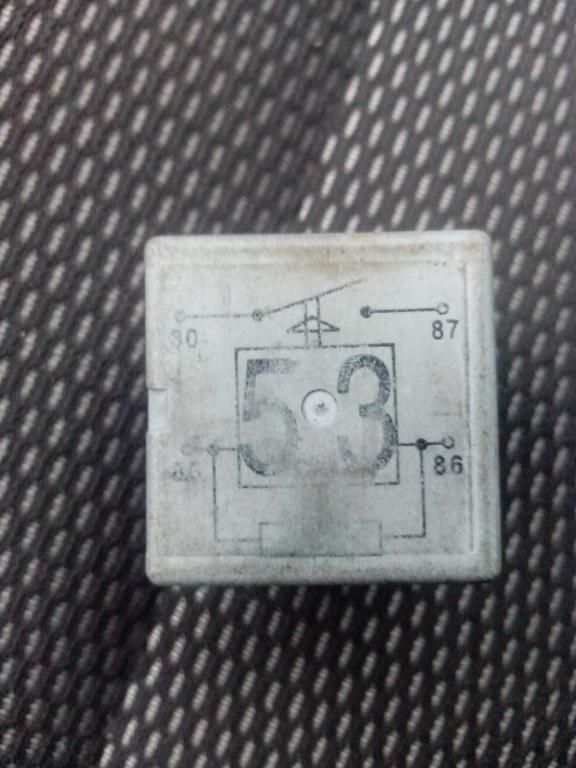

реле у меня в подстаканнике, а откуда ОД его вытащил - не знаю.

Сообщение от Megatrans

ткни туда мультиметр ... проверь питание на входе на катушку и на выходе..если на входе нет, знач реле менять

можешь подробнее сказать, на какую ногу что "тыкать"?

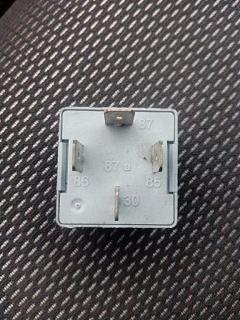

ну смотри... контакты 85 и 86 это катушка реле, служит для замыкания контактов 30 и 87, то есть ....
на 30 или 87 должен быть постоянный +... на 86 и 85 должен быть плюс или минус.. полярности нету.. то есть, для того, чтобы реле пропустило ток, надо подать на клемму 30 питание которое пропустить надо, на 86 и 85 ноги подать плюс и минус (разницы нет, что куда) ну и при такой условии появится питание на 87й ноге... понял? или детальнее писать?

Или же сними показания со всех контактов при выкл и при вкл обогреве... все плюсы и массы с этого реле..

Сообщение от Megatrans

понял? или детальнее писать?

понял, спасибо, очень доходчиво.

Сообщение от Megatrans

Или же сними показания со всех контактов при выкл и при вкл обогреве... все плюсы и массы с этого реле..

а вот тут не уверен, что понял. Т.Е. мне надо установить реле без крышки в блок реле и снять мультиметром четыре показания сопротивления с ног 85/86 и 30/87 с включенным и выключенным обогревом?

не... не сопротивления, а напряжение есть или же его там нету... к примеру: при всем выключенном меряем напряжение на 30 контакте и 87... на одном есть, на другом нету - это значит что питание на реле приходит, но реле его дальше не пускает, потому что нету сигнала от блока...
Вариант №2 - и там и там есть напряжение.. Если напряжение есть и там и там, при выкл. обогреве, значит что блок глючит, то есть кнопка выключена, а подача напряжения есть...

если, при включении и выключении соответственно появляется напряжение и пропадает, то блок работает правильно.. тогда рулим к самому стеклу и меряем там напряжение... Если оно появляется и пропадает так же как и работает реле, то обогрев пашет правильно..

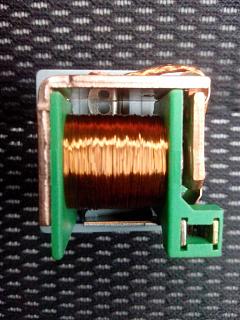

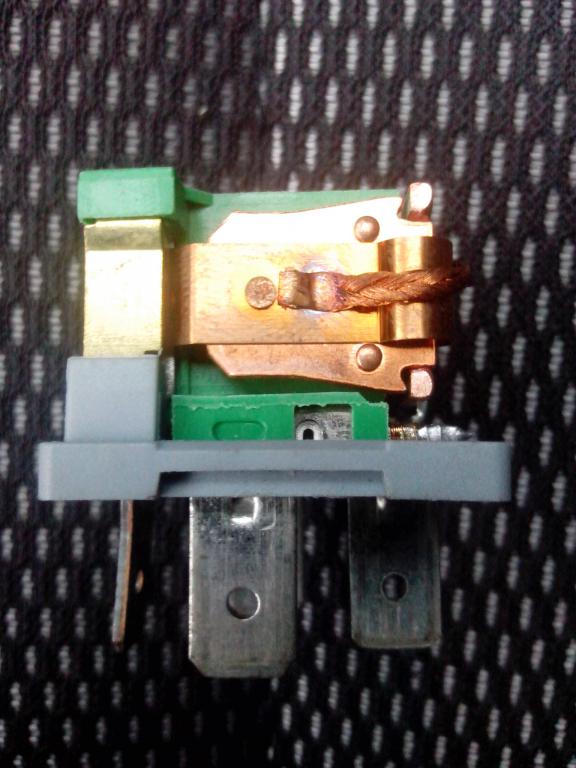

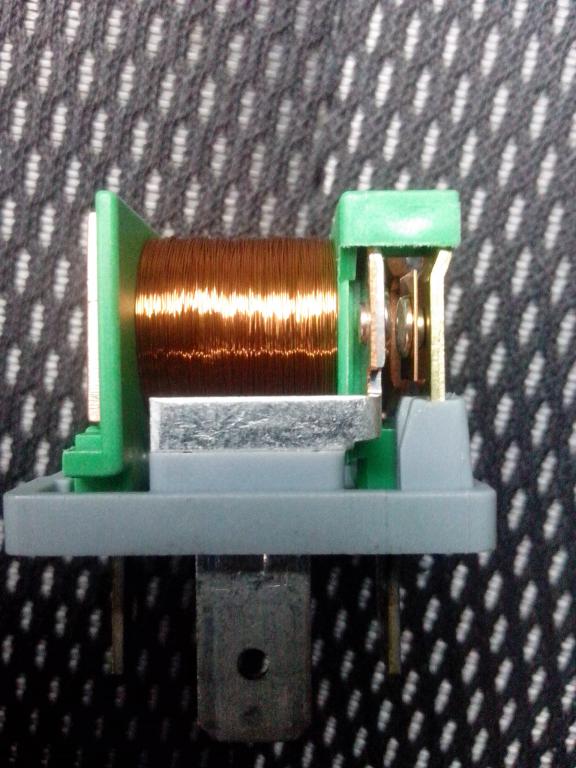

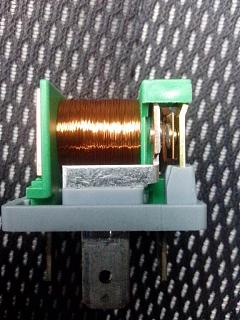

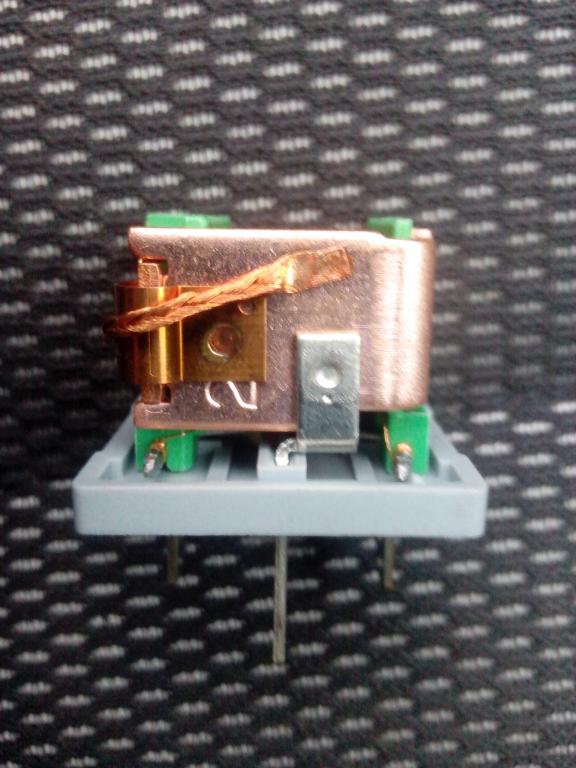

вот, примерно так там устроено
