Тема: Предохранители, нужна помощь.

Если умееш читать схемы http://vwts.ru/electro/caddy/caddy_electro_rus_am.zip

Для будущих поколений: "за освещение салона отвечает предохранитель №48 на 7,5 ампера".

подскажите кто знает - на дальний свет есть предохранители? искал по схеме - не могу найти, на ближний нашёл, дальнего нет

kr60502, а чЁ за пепелац? Какой год? Отличия существенные блоками предохранителей находящимися под капотом. Да и в салоне отличия есть в ячейках установки.
Посмотри под капотом Два больших предохранителя на 40А. Места 47 и 48(до мая 2005г.), 52 место на 50А, также 4=5А, 5=20А. Последний вроде за сигнал, но могу ошибиться. Эти преды обеспечивают блок БС питанием для потребителей.
Пока так.

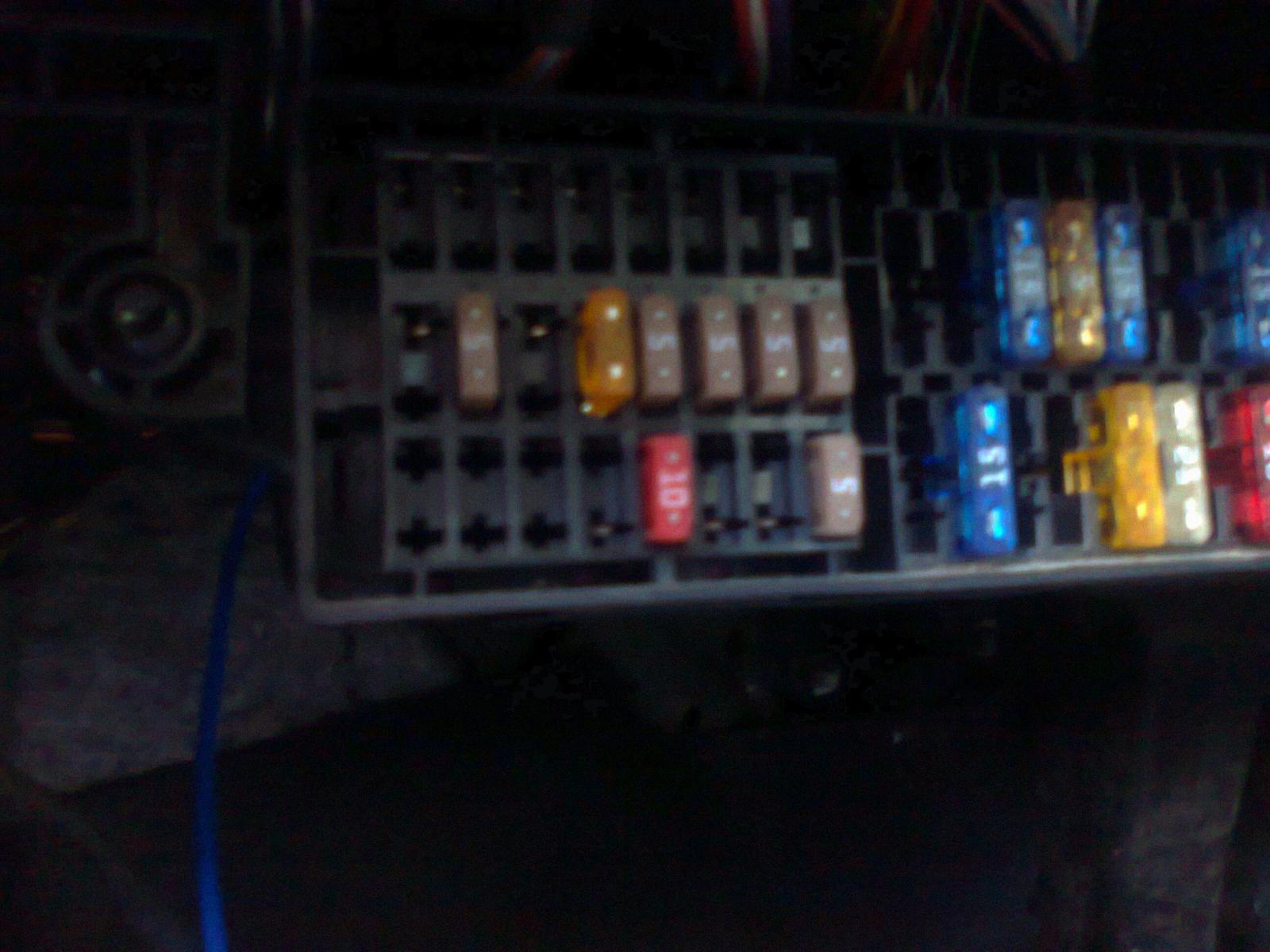

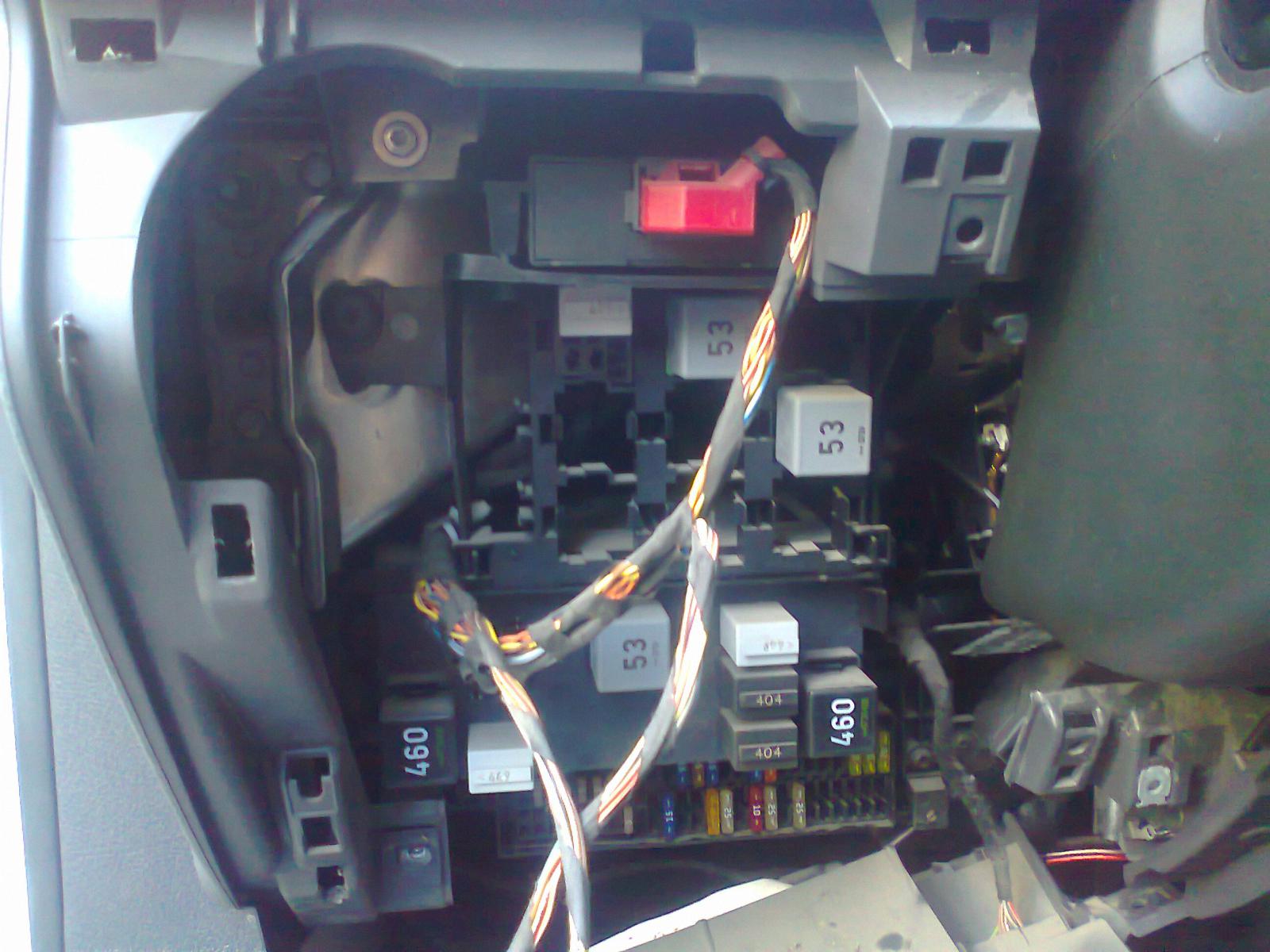

Напишу по блоку предохранителей. Сегодня переделал питание монитора на зеркале: был запитан от переднего плафона, переместил питание на блок предохранителей через зажигание и предохранитель. Как я уже писал в другой теме, нашёл в блоке три гнезда ( №9, 11, 12), там у меня предохранителей нет, но есть на каждом по одному контакту, где появляется +12 при включении зажигания. Я изготовил другой контакт, подсоеденил к проводу, провод просунул через блок, он вышел сзади вместе с остальными проводами и в уже получившееся гнездо вставил предохранитель. Массу на экран взял от шурупа крепления потолка в нише плафона.

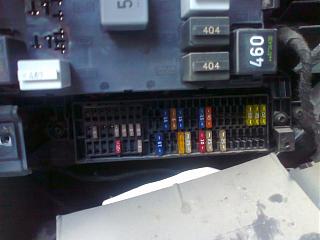

такой блок был

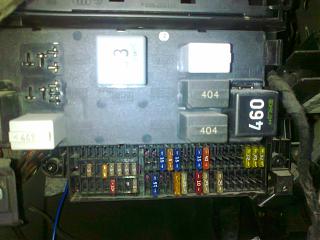

такой стал

ps600, в блоках предохранителей есть свободные места. Все зависит от комплектации и доп оборудования. Как правило в пустых местах находится шина питания, второго контакта может и не быть. Его можно вставить и внести поправку в схему. Потом легче разобраться будет.

SERG_W, так и сделал, вставил второй контакт и подключил через предохранитель.

Сообщение от SERG_W

kr60502, под капотом Два больших предохранителя на 40А. Места 47 и 48(до мая 2005г.)

SERG_W, спасибо дружище, а я смотрел схему и в упор не видел

подскажите пожалуйста на 1,4 BUD 2010 г, не работает прикуриватель (тот который по середине) какой номер предохронителя?

Сообщение от николай19

или может и не в предохранители проблема?

Подсветка прикуривателя при этом работает? Если работает, то питание на прикуриватель поступает, ибо фишка там общая. Если не работает, то посмотрите предохранитель №47
