Здравствуйте, возникла проблема, купил каддик б/у, не работает прикуриватель, либо это перегоревший предохранитель, либо он вообще отстутствует. Тех. книжки само собой нет. Просьба, у кого есть книга посмотреть, какой заменить.
Поиск
122понравилось Здравствуйте, возникла проблема, купил каддик б/у, не работает прикуриватель, либо это перегоревший предохранитель, либо он вообще отстутствует. Тех. книжки само собой нет. Просьба, у кого есть книга посмотреть, какой заменить.
"поиск" для Вас тоже существует.
Нашел для старых caddy схемку реле и предохранителей:
Расположение предохранителей
01 - 10А - Ближний свет левой фары
02 - 10А - Ближний свет правой фары
03 - 10А - Лампы освещения номерного знака
04 - 15А - Стеклоочиститель и омыватель заднего стекла
05 - 15А - Стеклоочиститель и омыватель лобового стекла
06 - 20А - Нагреватель отопителя
07 - 10А - Правые габаритные огни и задний фонарь
08 - 10А - Левые габаритные огни и задний фонарь
09 - 20А - Подогрев заднего стекла
10 - 15А - Противотуманные фары
11 - 10А - Дальний свет левой фары
12 - 10А - Дальний свет правой фары
13 - 10А - Бибикалка
14 - 10А - Фонраи света заднего хода, подогрев форсунок омывателя
15 - 10А - Клапан отсечки топлива, датчик привода спидометра
16 - 15А - Приборная панель
17 - 10А - Указатели поворотов и аварийка
18 - 20А - Топливный насос и обогрев лямбда-зонда
19 - 20А - Вентилятор радиатора и кондиционера
20 - 10А - Стоп-сигналы
21 - 15А - Освещение салона, электронные часы, МФА, подсвтека багажника
22 - 10А - Магнитолла, прикуриватель
точно не уверен но вроде оно...
Хелп, собратья!!! Перестал работать прикуриватель. Облазил все предохранители салонные и подкапотные и попал в засаду. Вытащил в подкапотном блоке предохранитель номиналом 30А и забыл из какого точно гнезда. Если несложно, сделайте фото подкапотного блока или выложите таблицу предохранителей Caddy 2011 г.в. Перерыл мануал ничего в нем не нашел, кроме фразы, что модели постоянно совершенствуются, поэтому таблицу предохранителей там не размещают... Порылся в Инете ничего так и не нашел. Одна надежда на вас, други!!! Заранее спасибо!!!!!!

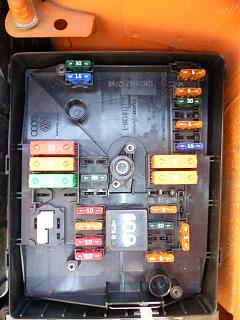

У меня 2009 года, может поможет фото

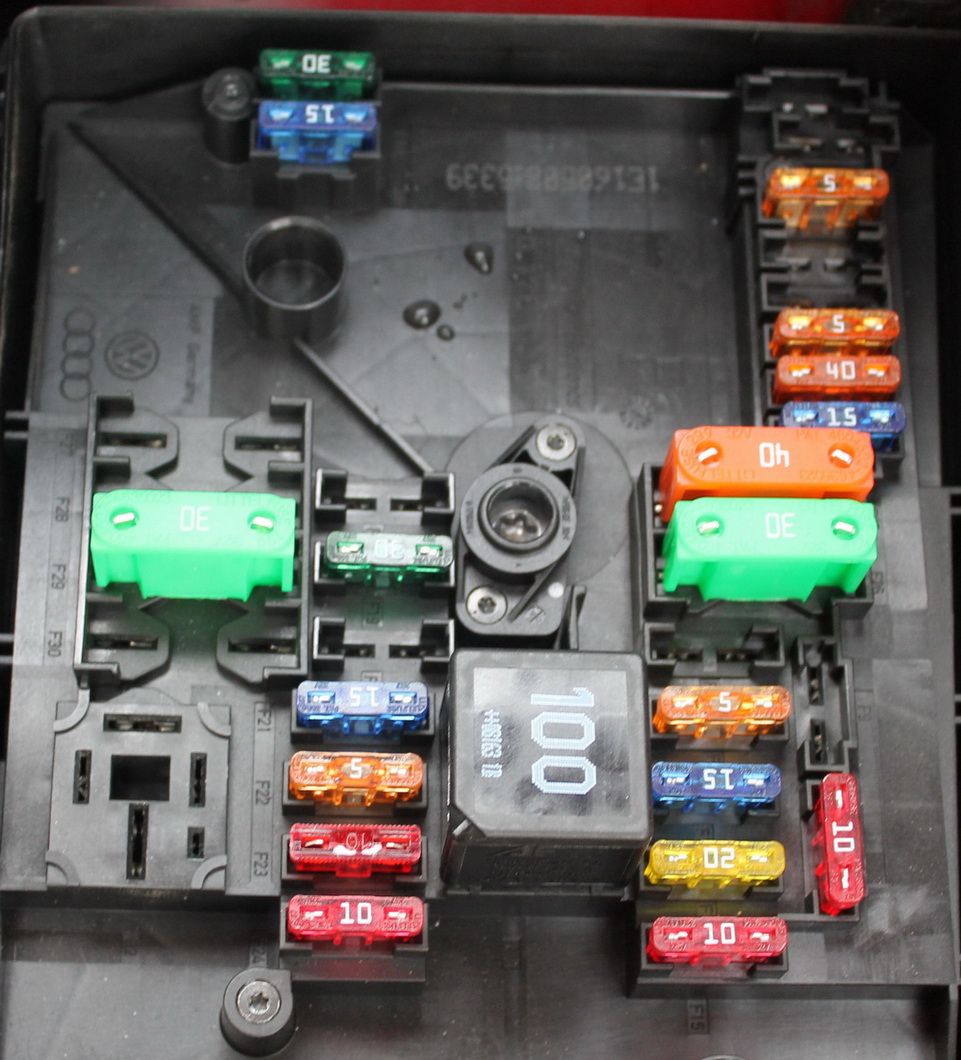

Вот такой вариант, немного отличается от варианта сосед,
Сосед, спасибо за фото. Почти всё так же, за исключением того, что стоят два реле с надписью "100". Хотелось всё же увидеть фото с машинки 2011 г.в. P.S. Кёнинг клевый город, гостили у вас в прошлом году. Ещё раз спасибо за участие в решении проблемы!
Мой злосчастный 30-ти Амперный предохранитель из нижнего ряда, у вас они стоят в одинаковых местах, значится туда его и поставим...

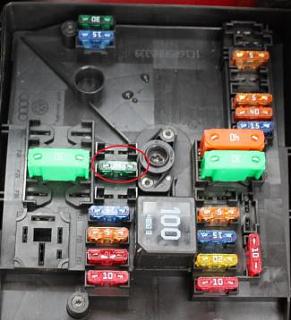

Вот он обведен
ага..... пожалуйста....
