Тема: Приборная панель

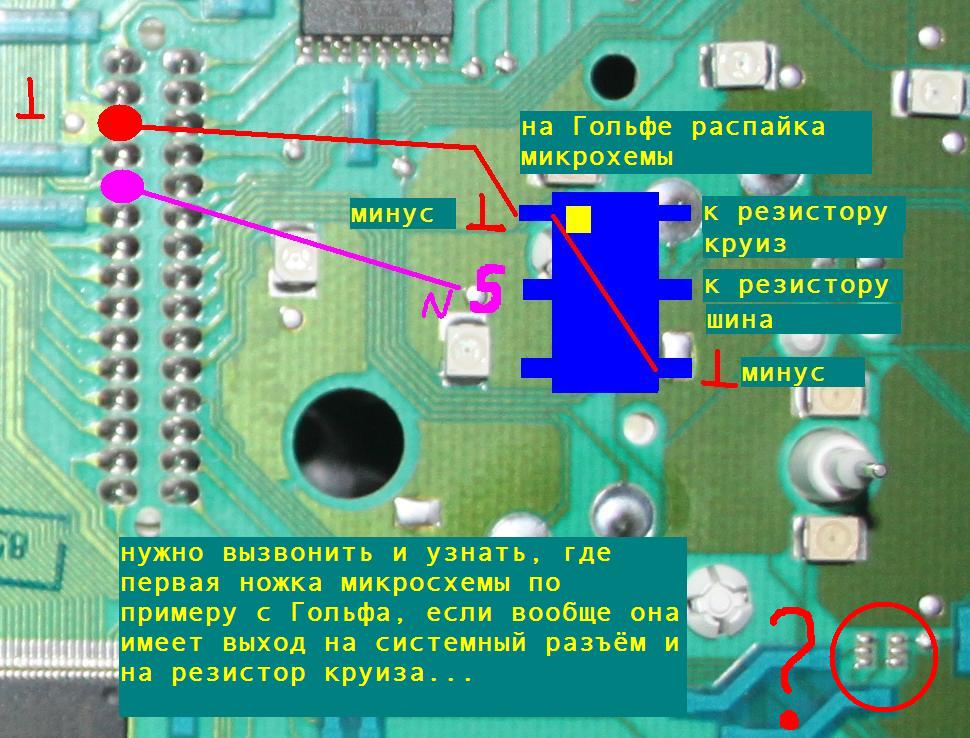

На гольфе есть микросхема, у меня её нет. Нужно впаять. Но не понятно где её первая ножка. Вот я и вызвонил её на Гольфе и методом сравнения, нужно определить, где будет первая ножка на моей приборке.
Правда если наши приборки уж очень отличаются, тоды фото в студию. Так гадать...

Сообщение от ps600

Вот куда минус идёт, так что, если минус управляющтий, то это, скорее всего не поддерживается приборкой.

Ну минус пока непонятно. А + присутствует, при включении приборки? На диоде круиза?

Фото можешь с максимальным качеством сделать? Всей приборки. Можно кусками. Мне на почту kalus-v@rambler.ru

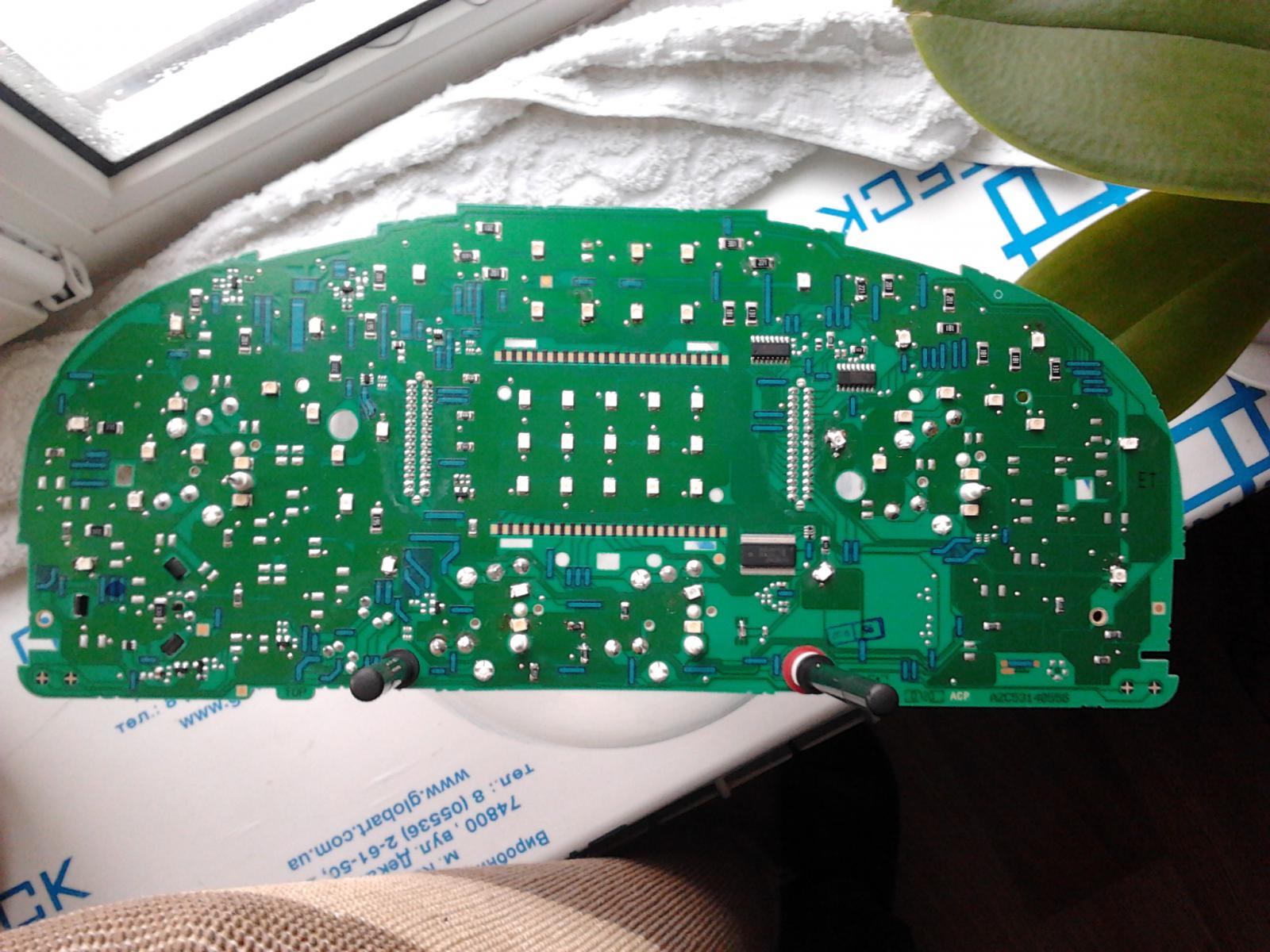

kalus-v, плюс еще не проверил, Вы как проверяли? Фото сейчас сделаю.

Сообщение от ps600

kalus-v, плюс еще не проверил, Вы как проверяли? Фото сейчас сделаю.

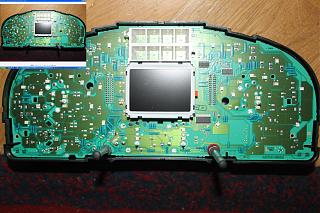

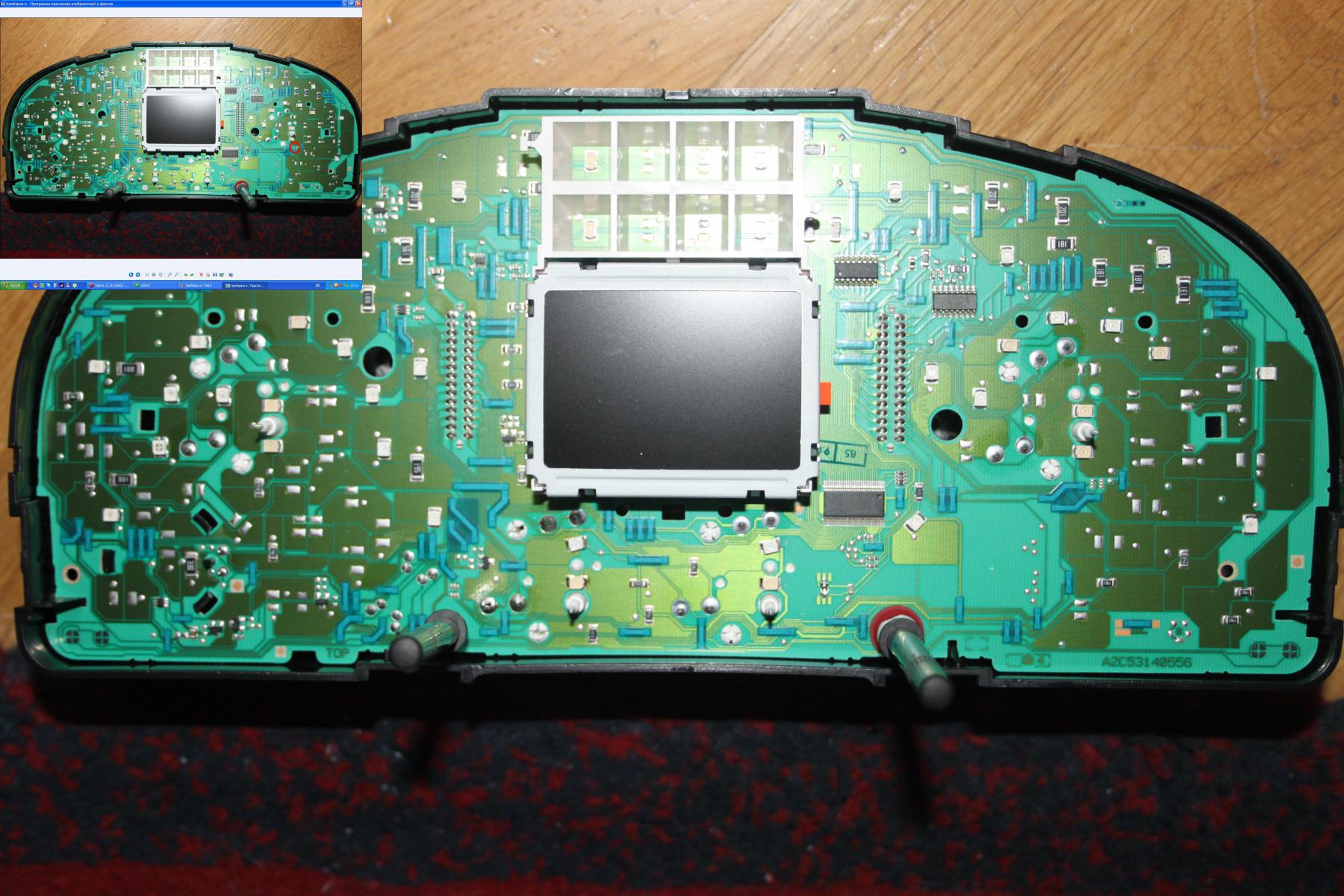

Да нашёл твою приборку в архиве. Не такая как у меня:

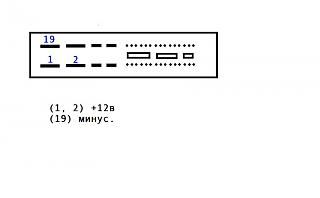

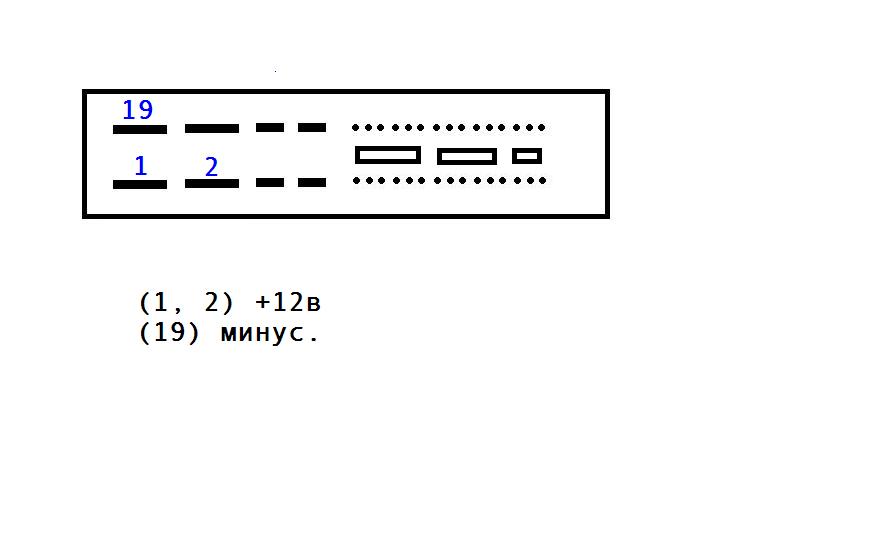

Подаю питание от домашнего БП: (1,2) +12, 19 - корпус:
http://www.caddy-club.ru/f/body/1663.../p15#post93230

Только что проверил, работает и от: 1 +12, 19 - корпус. Второй контакт можно не запитывать...

У меня плюс работает, минус - нет.

А те крутилки что на часы и спидометр вытаскиваются если на себя потащить, или как-то зашплинтованы? Вовнутрь под них набилось пыли, достать никак, пробовал их вытащить - не поддаются, большую силу боюсь применять. Можно ли достать пыль из-под стекла без разборки?

А номер платы у нас одинаковый. Почему тогда платы разные???

brullikk, одна вытаскивается в обратную сторону платы, а вторая с обратной стороны платы отщелкивается.

Сообщение от ps600

А номер платы у нас одинаковый. Почему тогда платы разные???

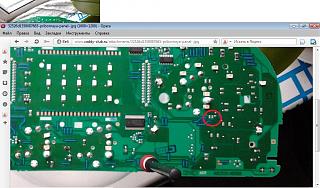

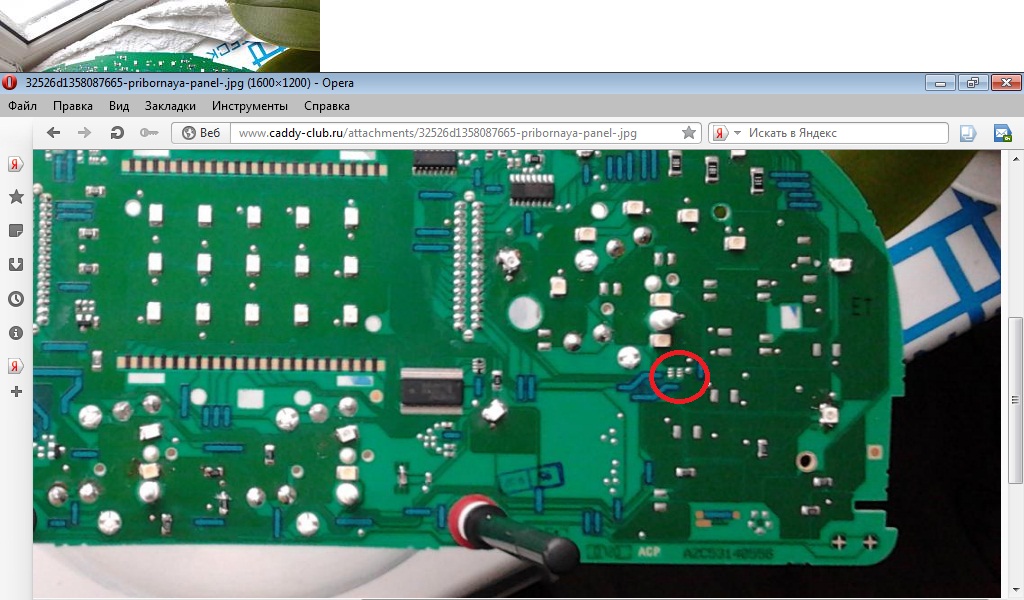

Они одинаовые почти. Вот, тоже микросхемки на твое нету. Прозвони куда контакты идут от неё.
И сравни с Гольфом, что я нарисовал...
