Тема: Приборная панель

и у меня
сам бы до этого не додумался, но внимательно слежу за экспериментом
ребята! держу за вас кулаки, у нас всё получится

Прочел всю тему с открытым ротом,очень интересно,жду окончания эксперимента.Удачи!

Да а чуваки ,что занимаются прфессионально этими досками,ржут счас втихаря и ждут пока ...бонет,нет блин чтоб помочь новаторам

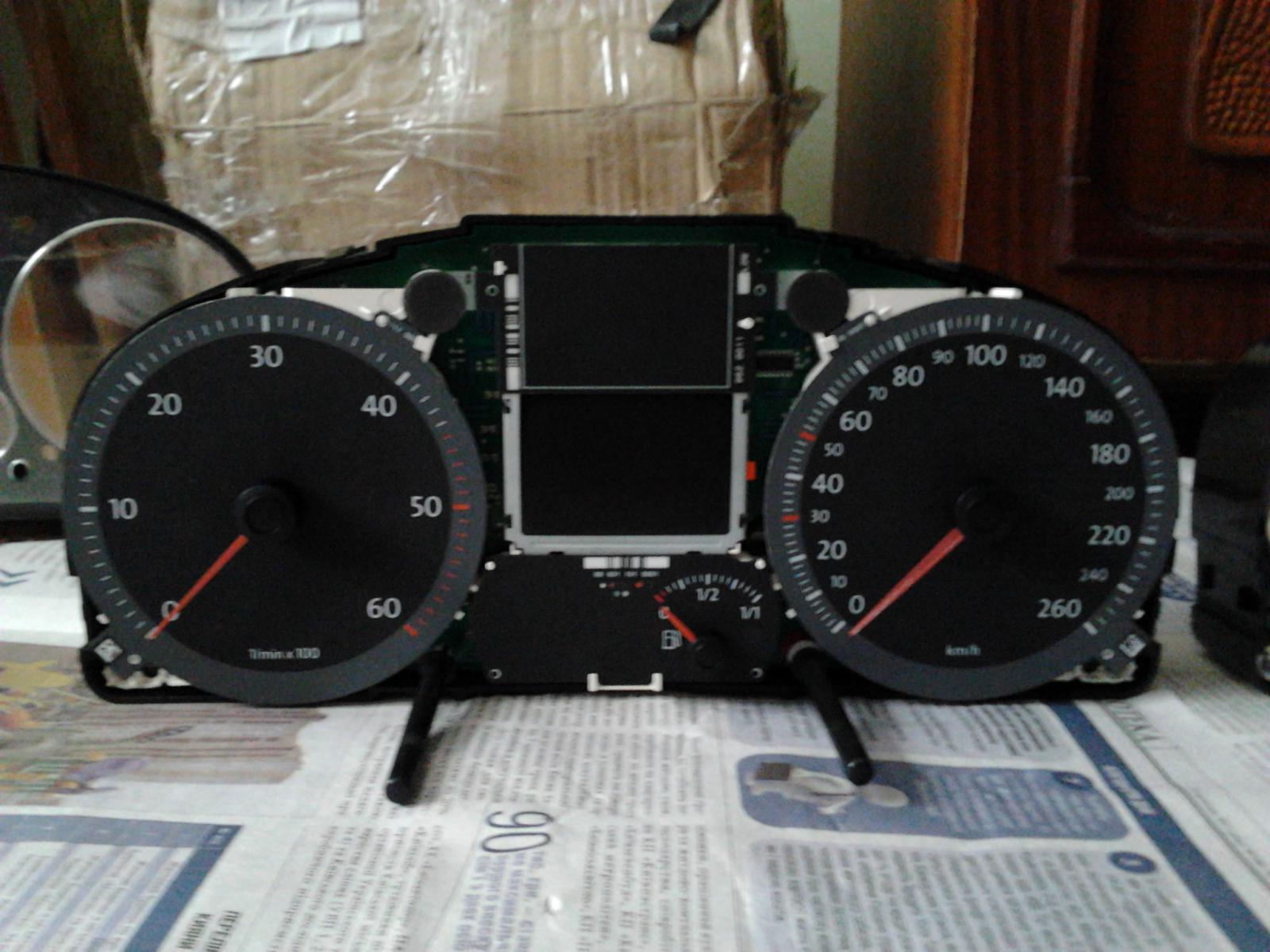

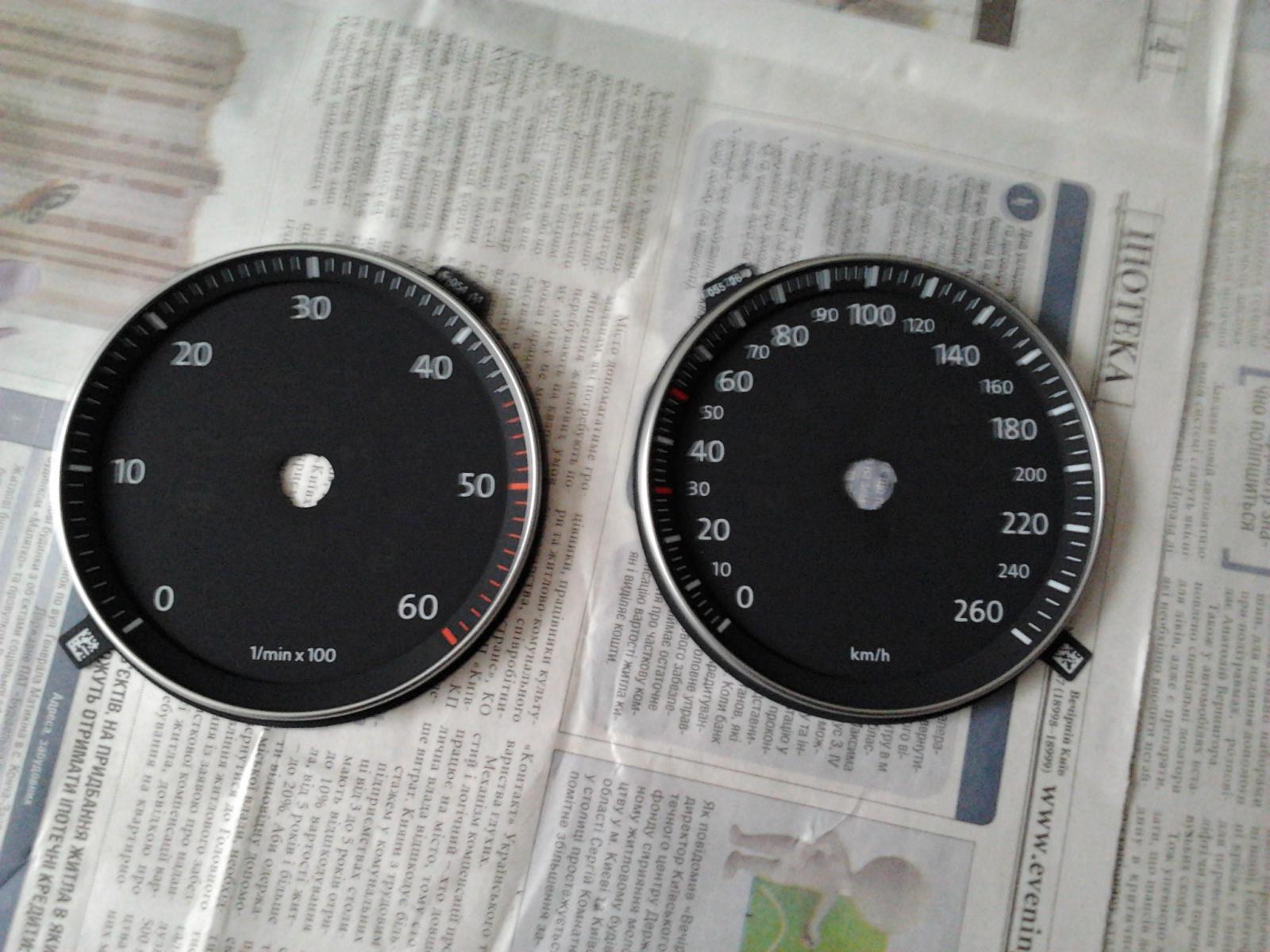

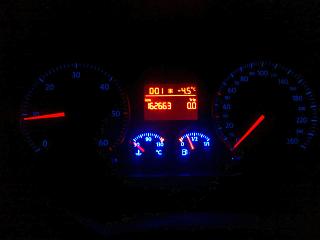

Продолжу, перепаял шаговый двигатель на родную приборку, поменял все шкалы. Всё работает, вернулся с тестирования. В процессе были неожиданные трудности, чтобы всё сделать как надо, кроме шагового, шкалы и маленькой стрелки, надо еще два резисторы, или комутаторы ( вроде так, позже дам номера), взял их тоже с новой приборки - для того чтобы и подсветка в этом месте работала. Но еще есть работа по приборке, подсветка у меня недавно была переделана на синюю, светит классно, но я решил взять оригинальные лампочки с новой приборки, тоже синие, перепаял их на подсветку больших шкал, а они, *ука, очень тускло светят, буду опять перепаевать всю приборку. Номера микросхем дам чуть позже. Пару фоток:

Сори за офтоп... Двигатель не утеплял? http://www.caddy-club.ru/f/dopy/4006...a/p9#post92850
При такой температуре за бортом и таком пробеге у меня уже 90 градусов и печка теплом дует.

Тут возможно тоже 90 , VAG COM бы подключить,чтоб узнать погрешность.

ps600, ляпота

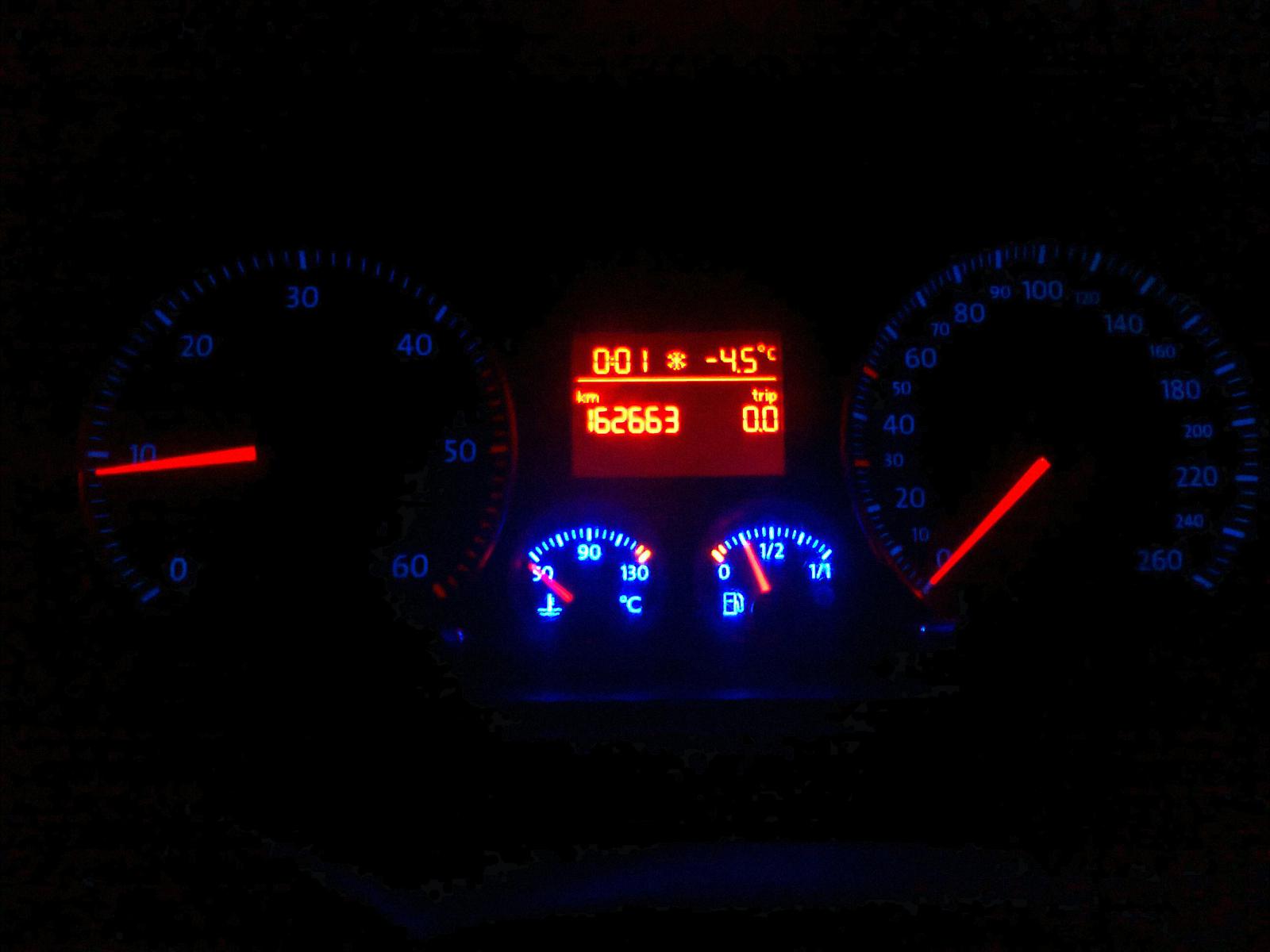

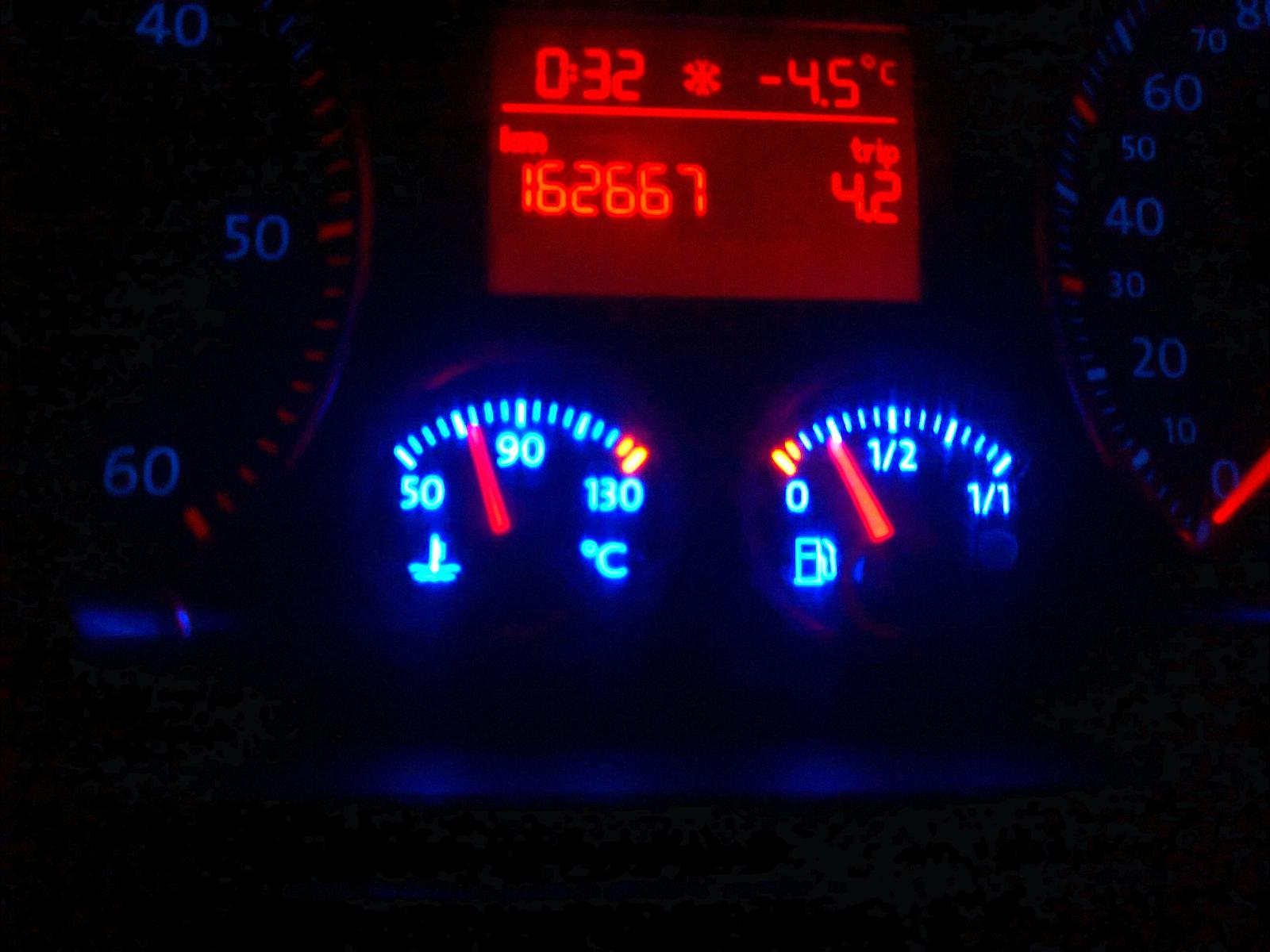

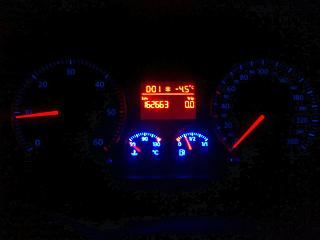

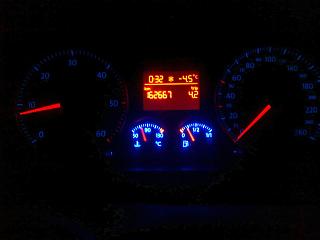

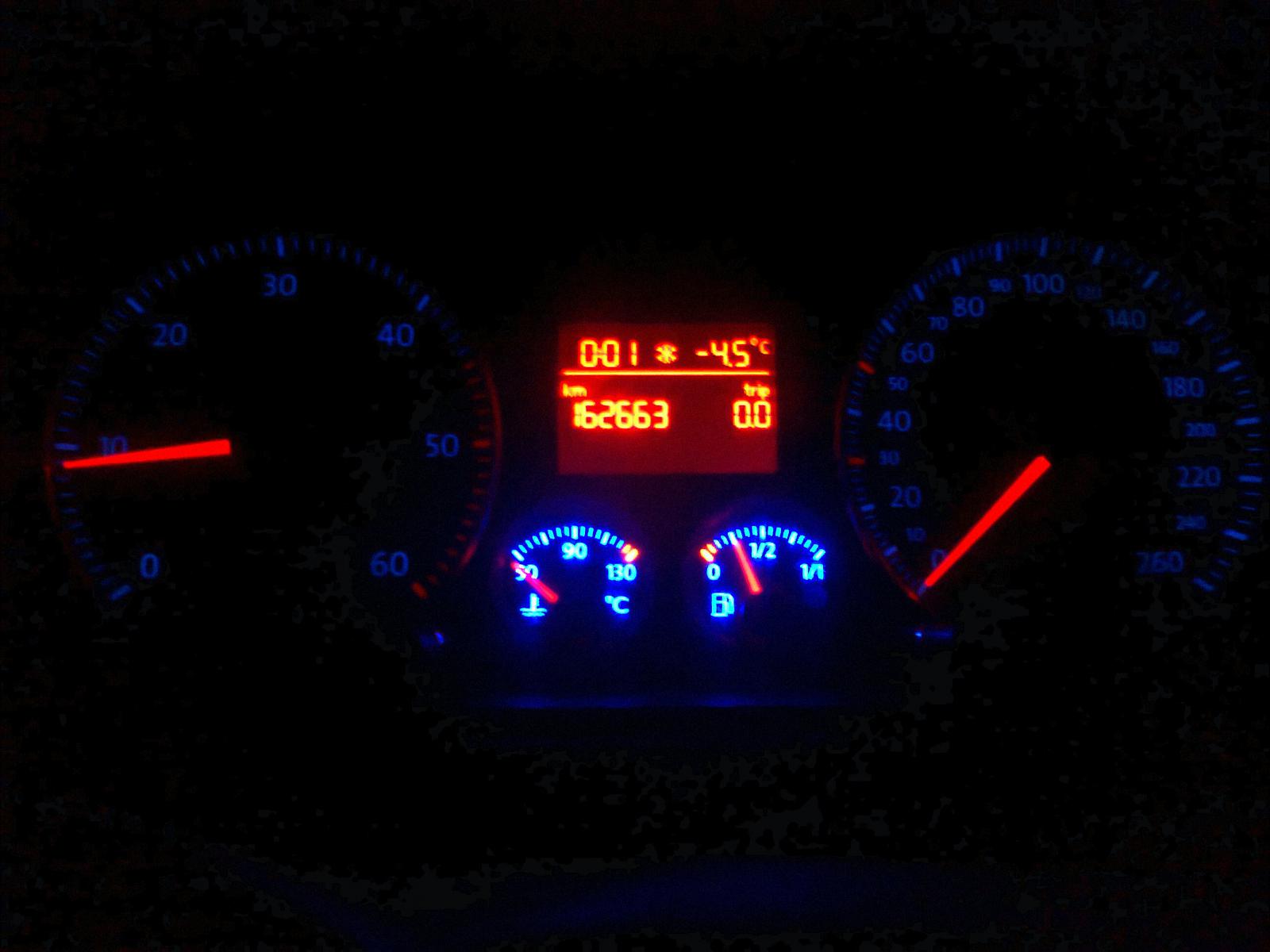

Voyager, Приборка включена была 32 минуты ( при её вынимании время и суточный пробег сбивается на ноль), с них 25 минут грелась на холостых, пока покурил, снег почистил, стрелка даже не сдвинулась, решил проехатся, уже через 300 метров стрелка зашевелилась и пока я проехал 4,2 км поднялась на этот уровень, а с печки тепло шло уже через 10 минут на холостых.

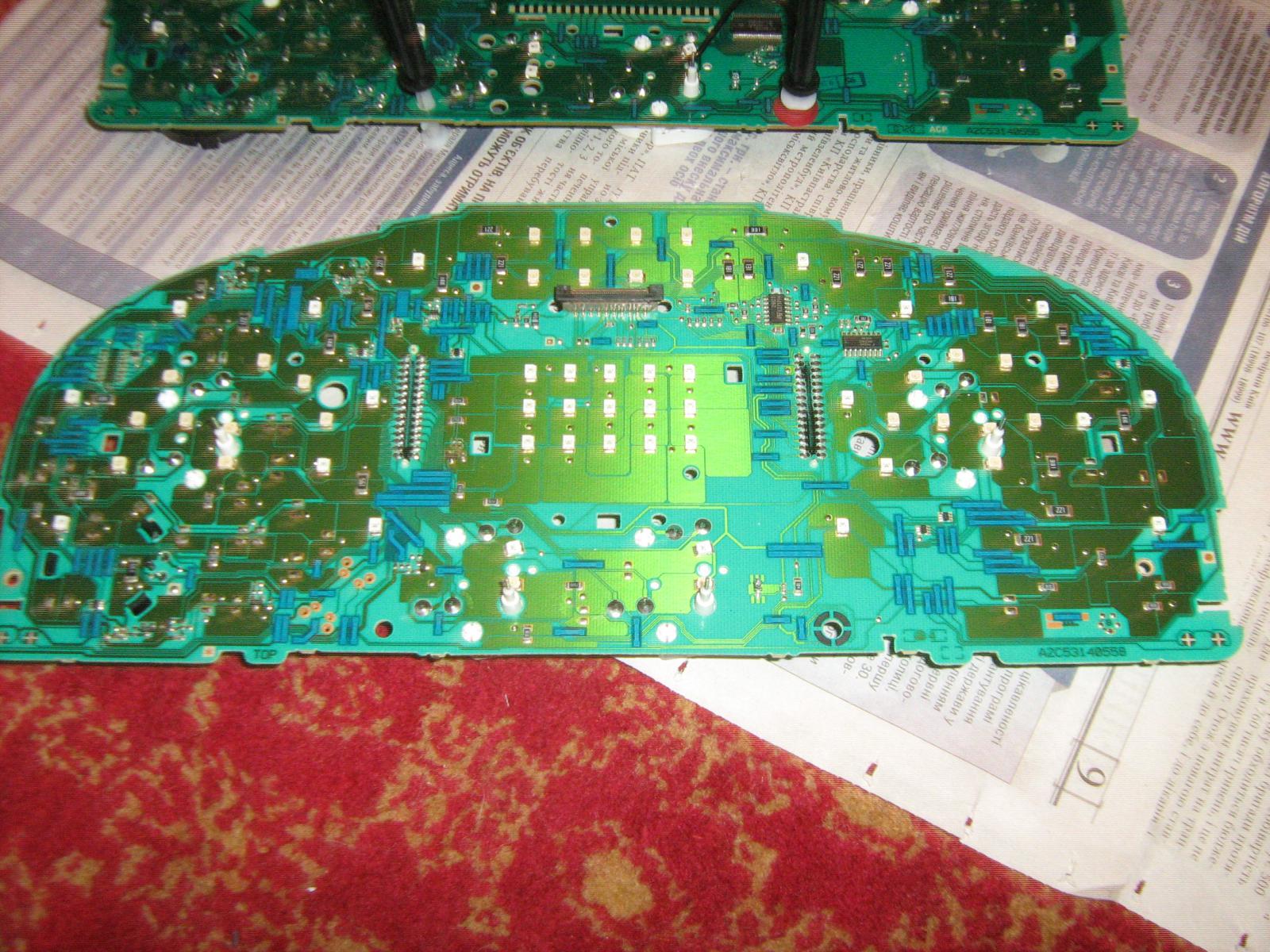

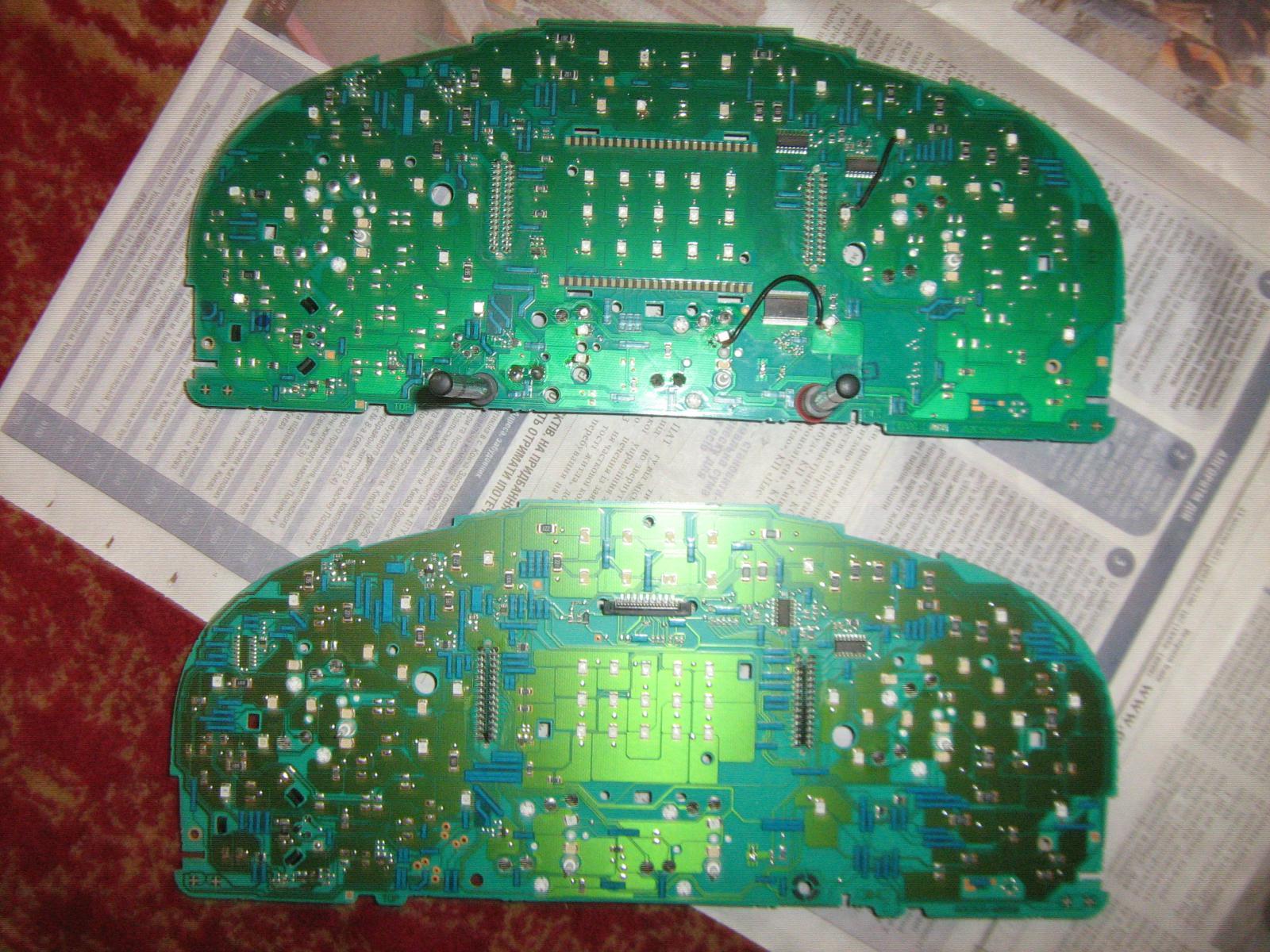

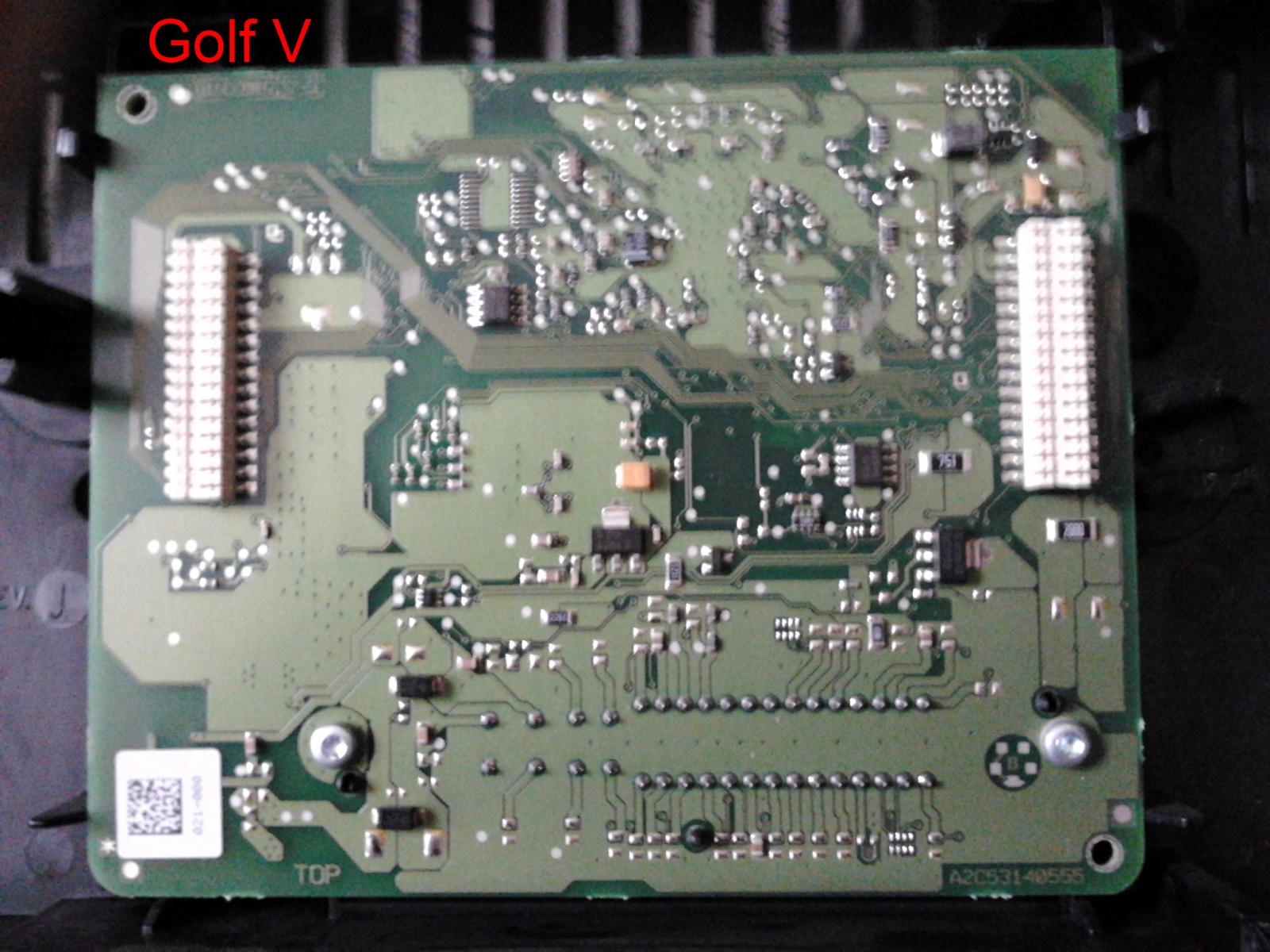

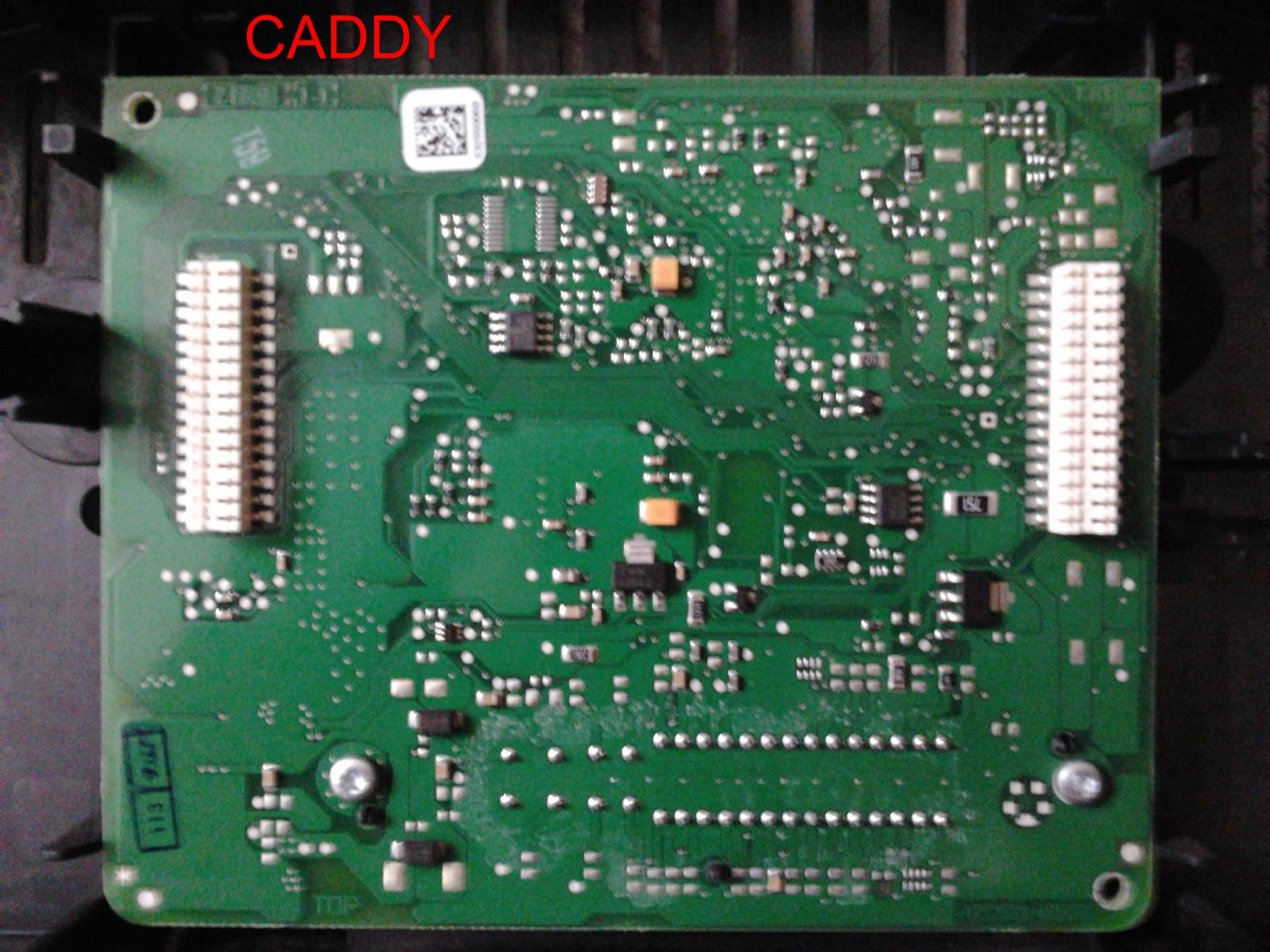

Продолжение. Подсветку еще не перепаял, закончились светодиоды, те, что ранее стояли. Может завтра куплю, но теперь сижу, думаю, какую делать, синюю или белую. Кстати, если посмотреть на большую плату, то одинаковы у них форма, размеры, крепления, выходы, а больше половины резисторов... и им подобных и дорожек разные, и расположены по разных местах.

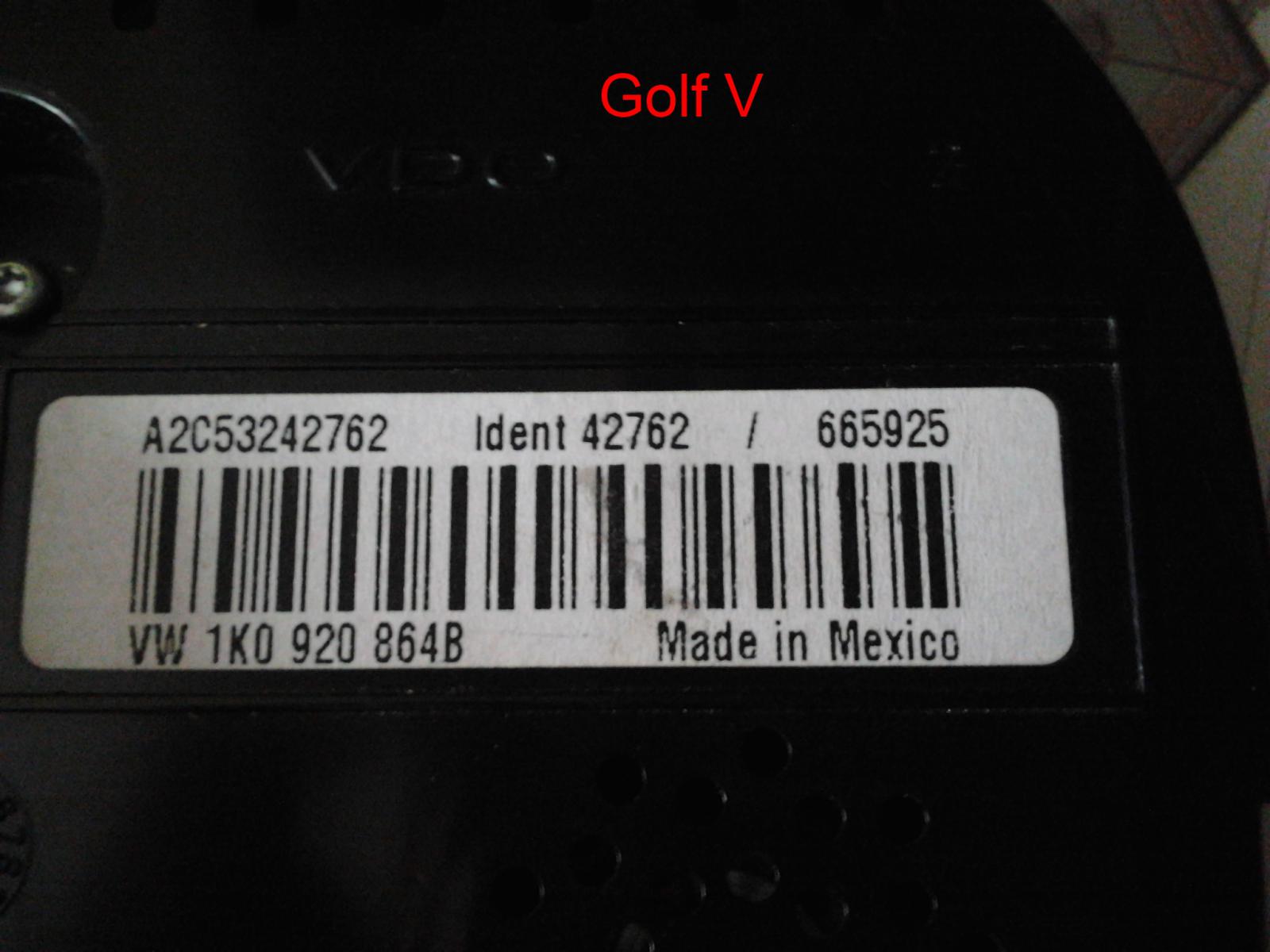

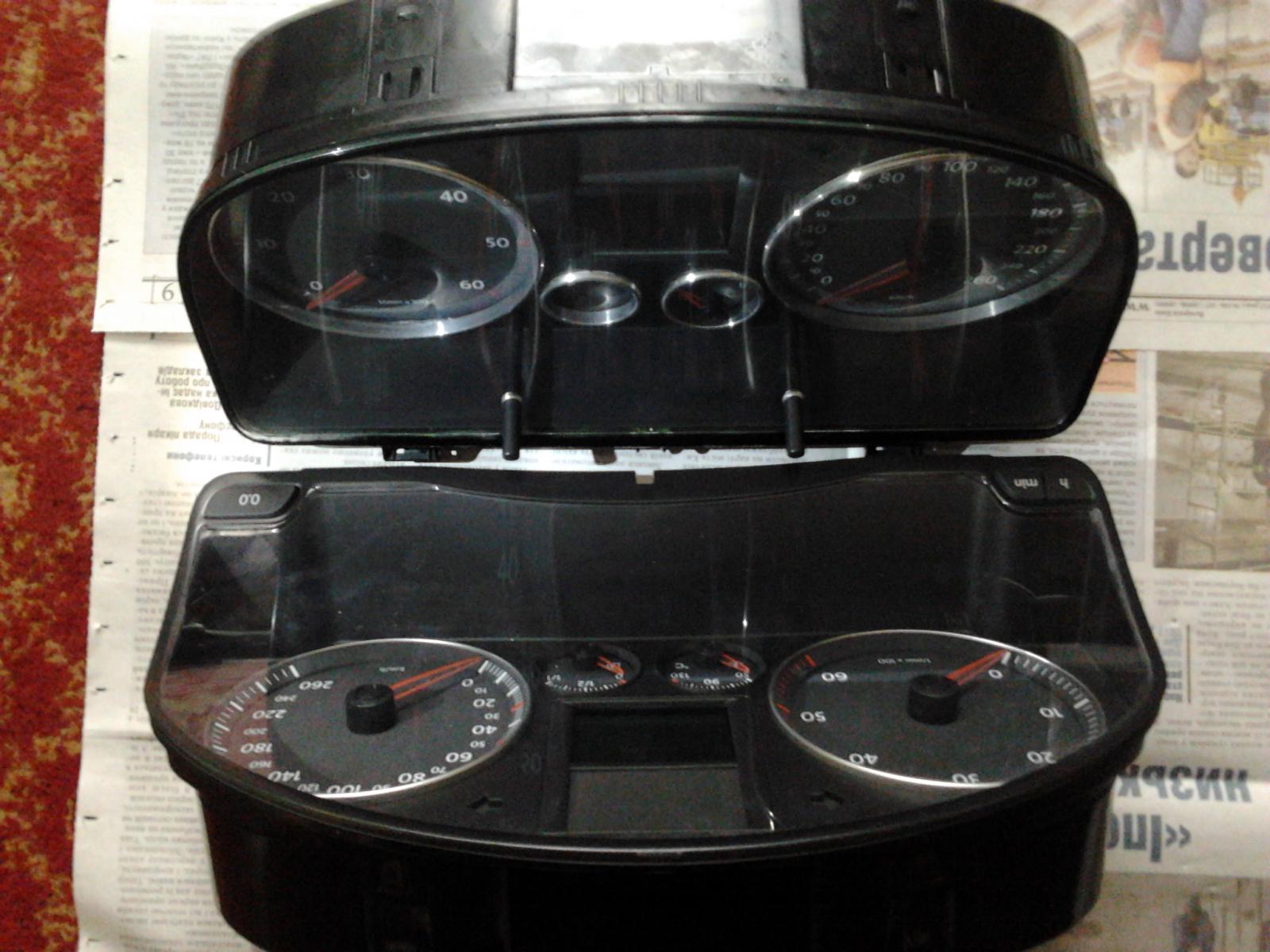

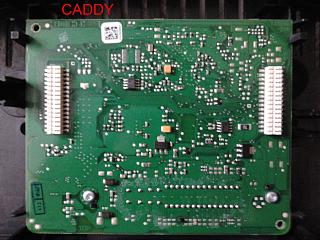

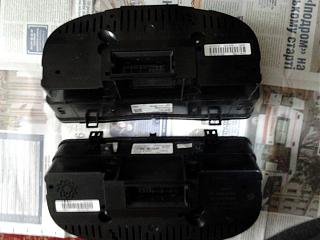

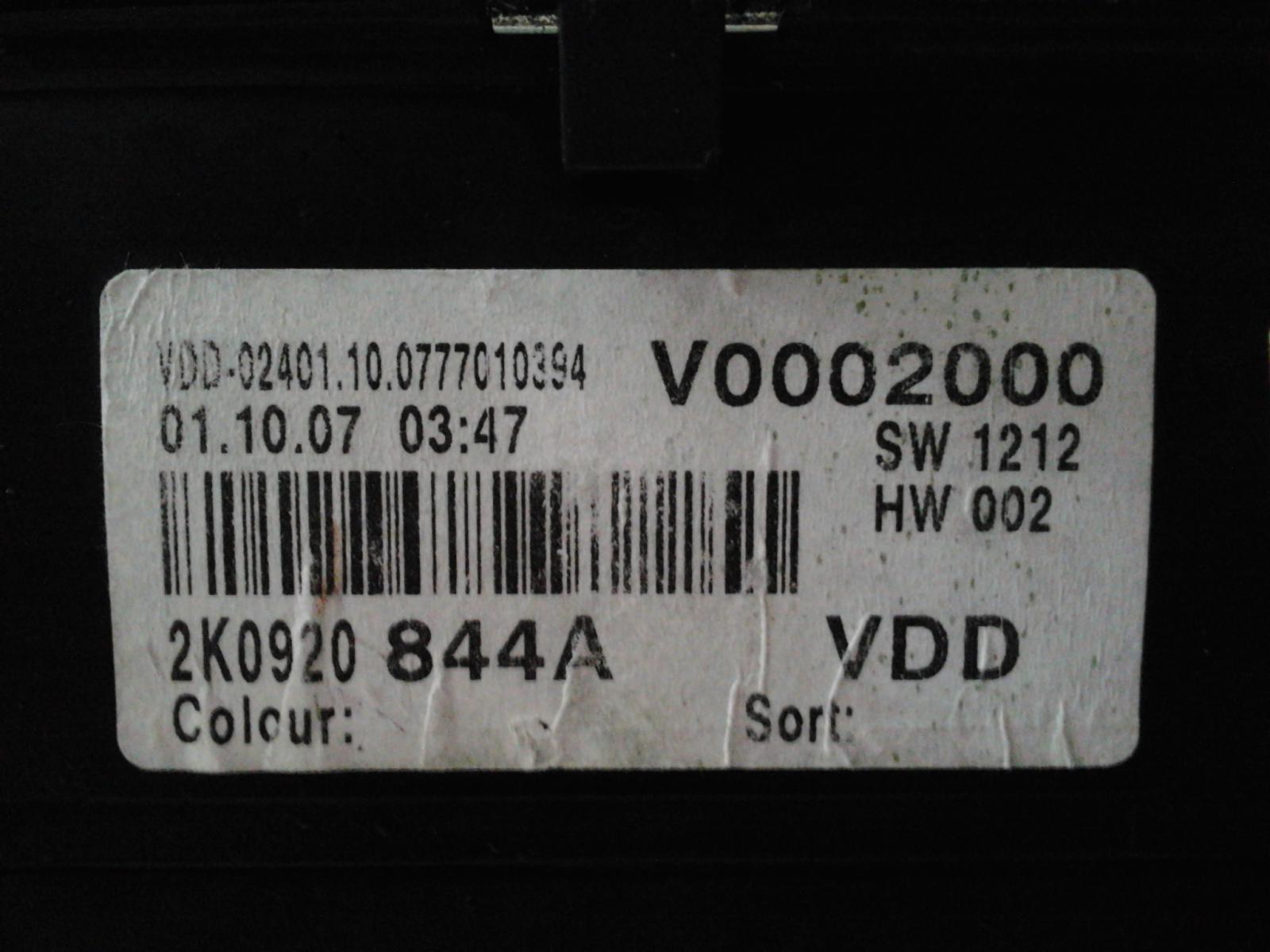

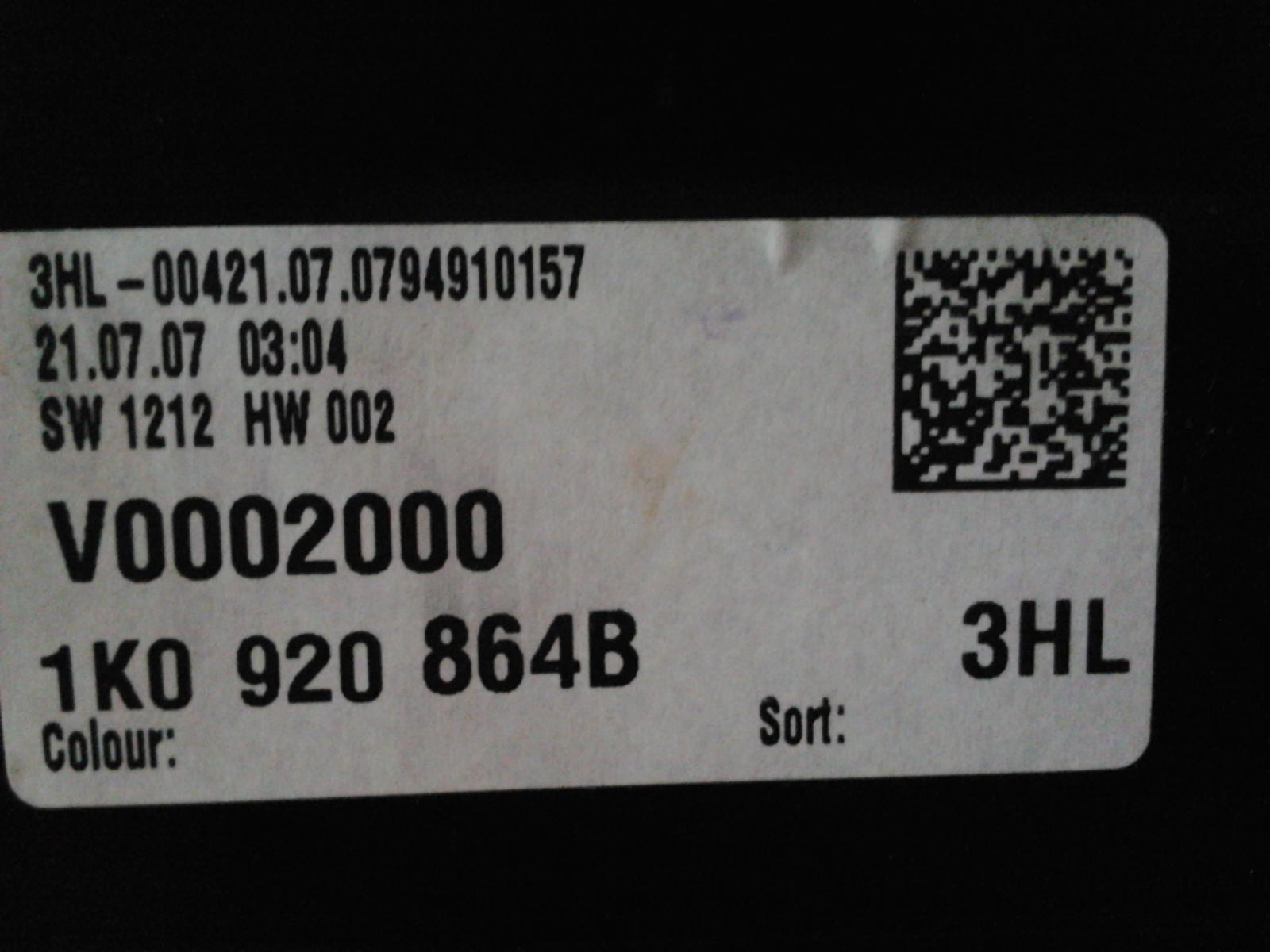

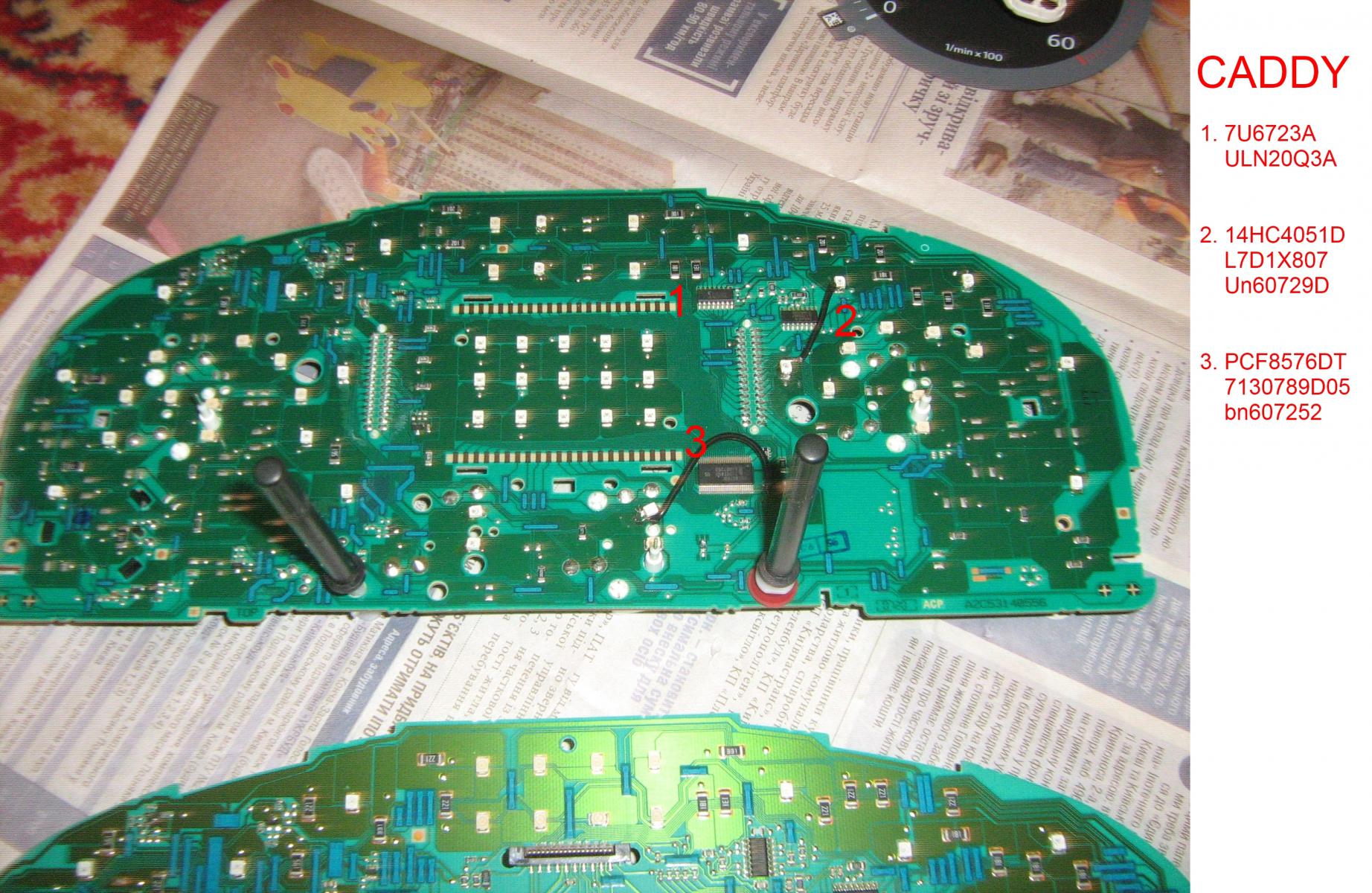

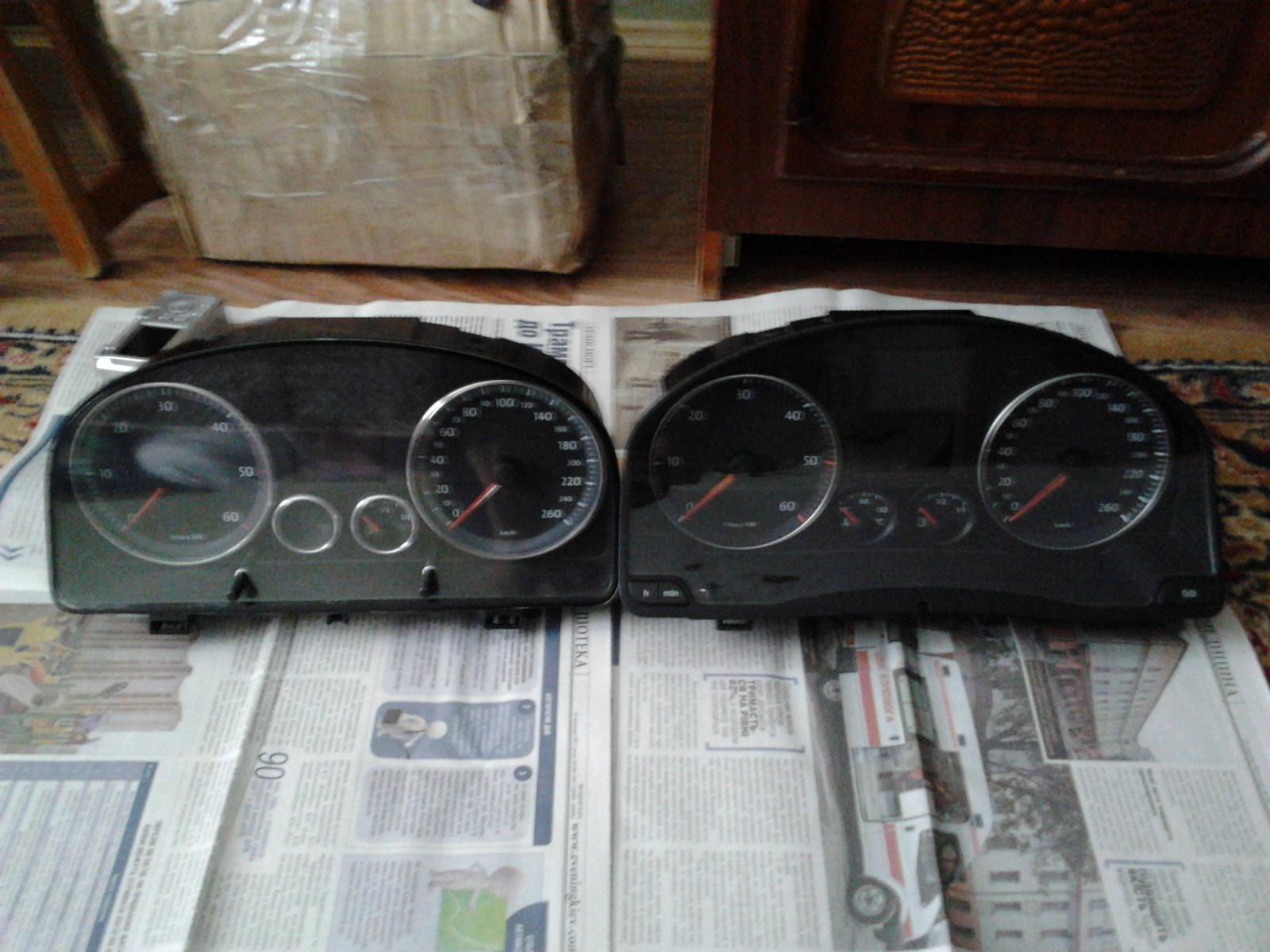

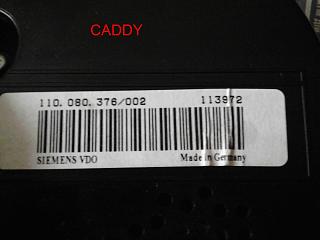

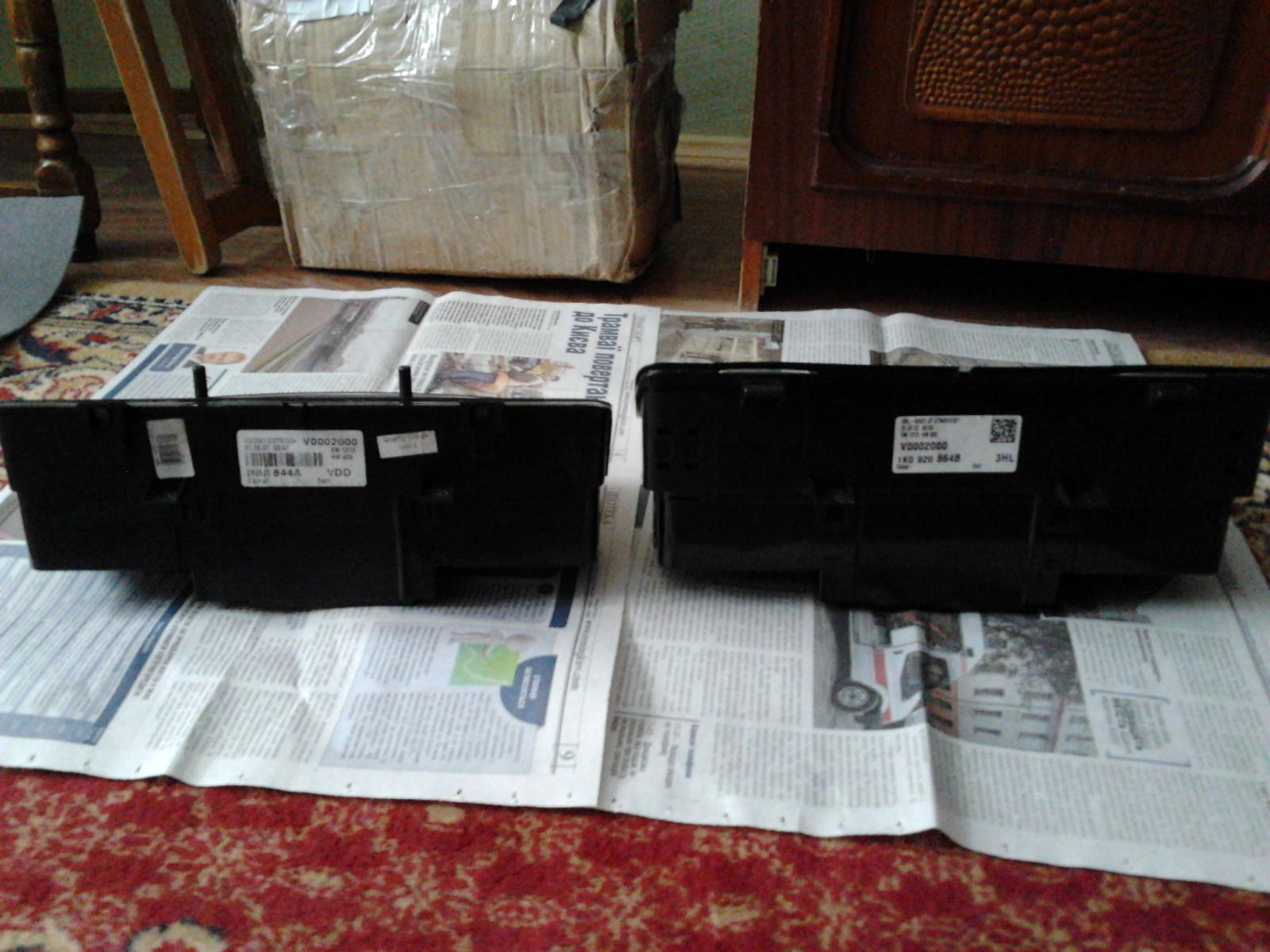

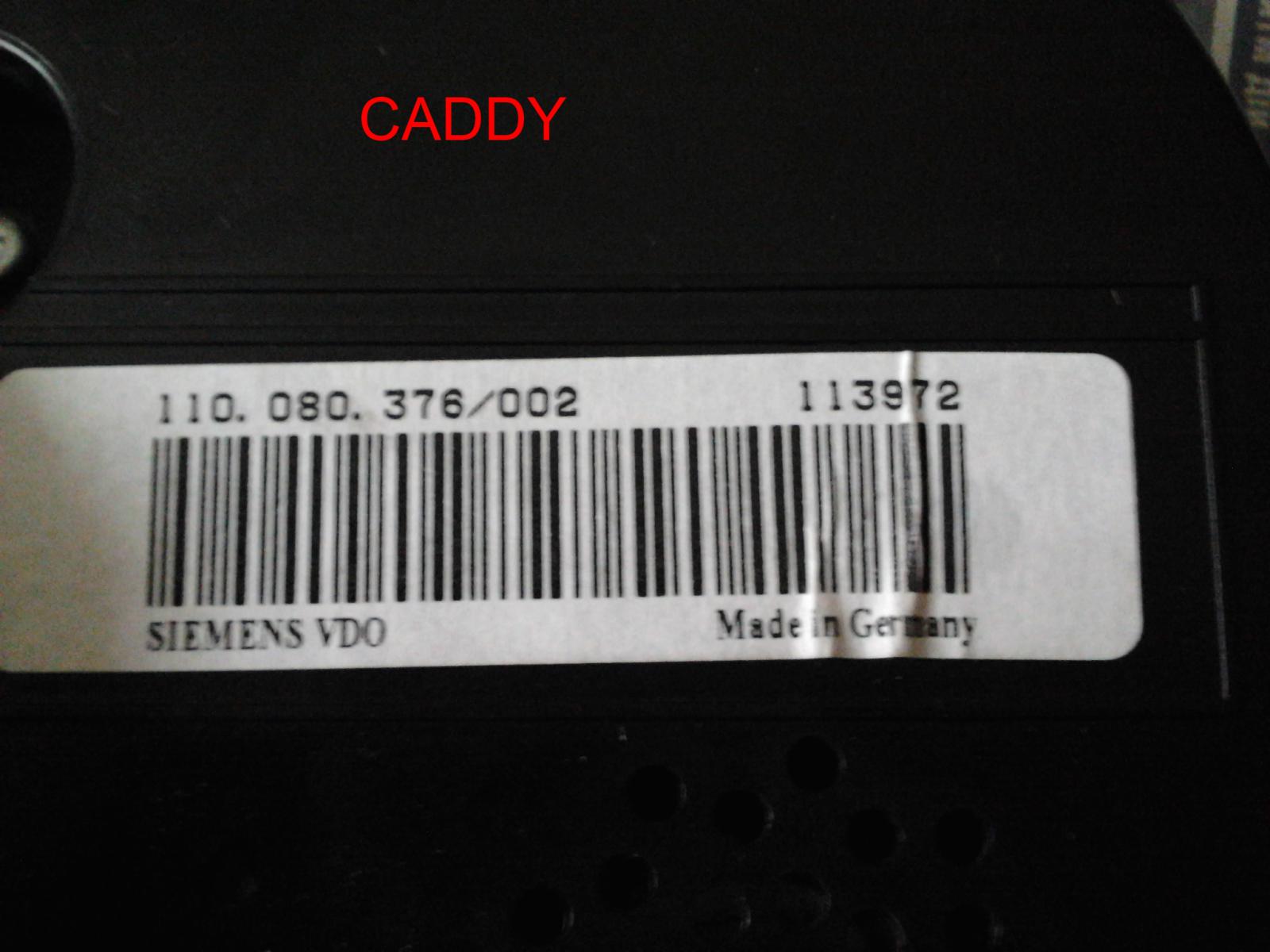

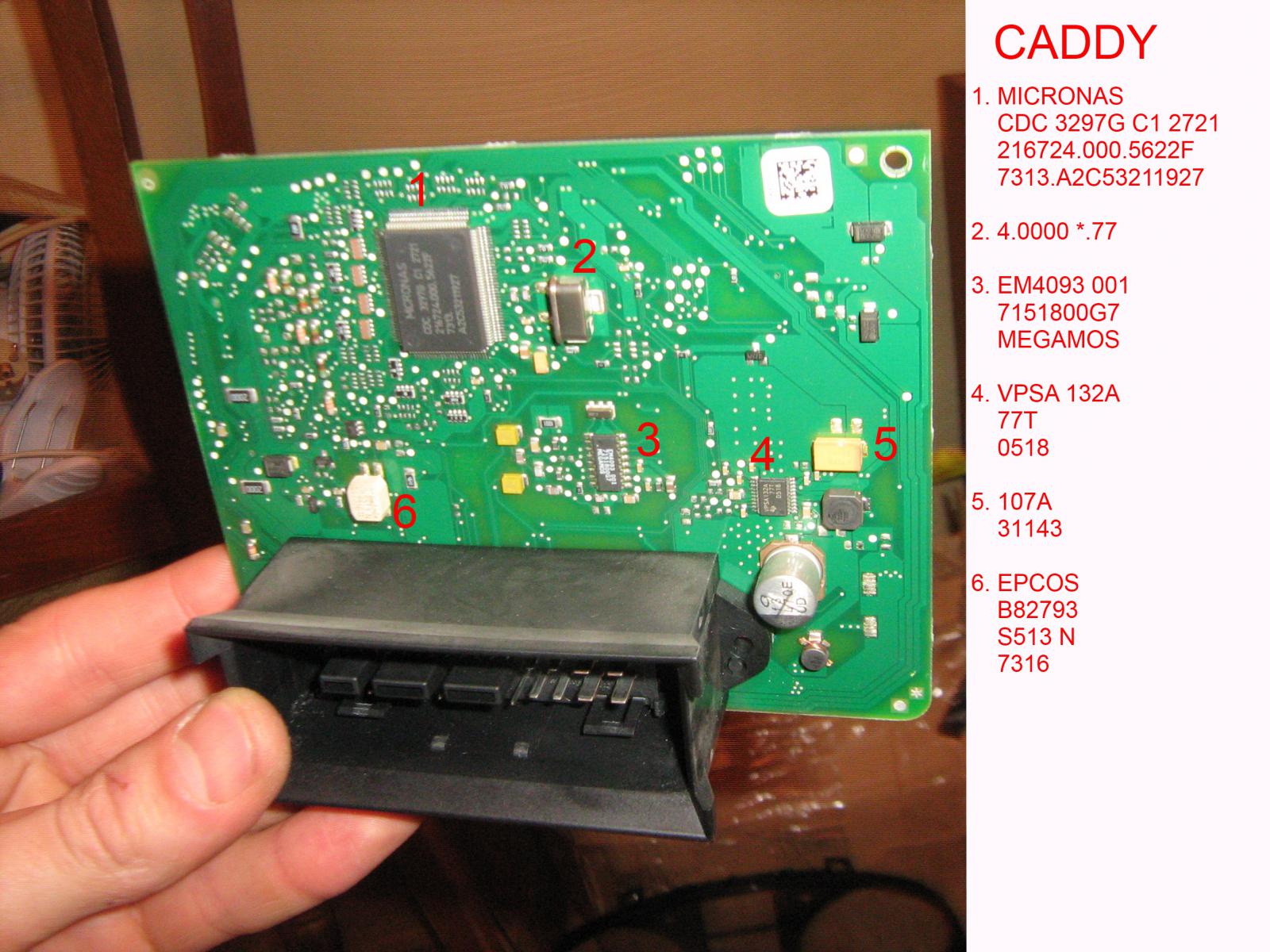

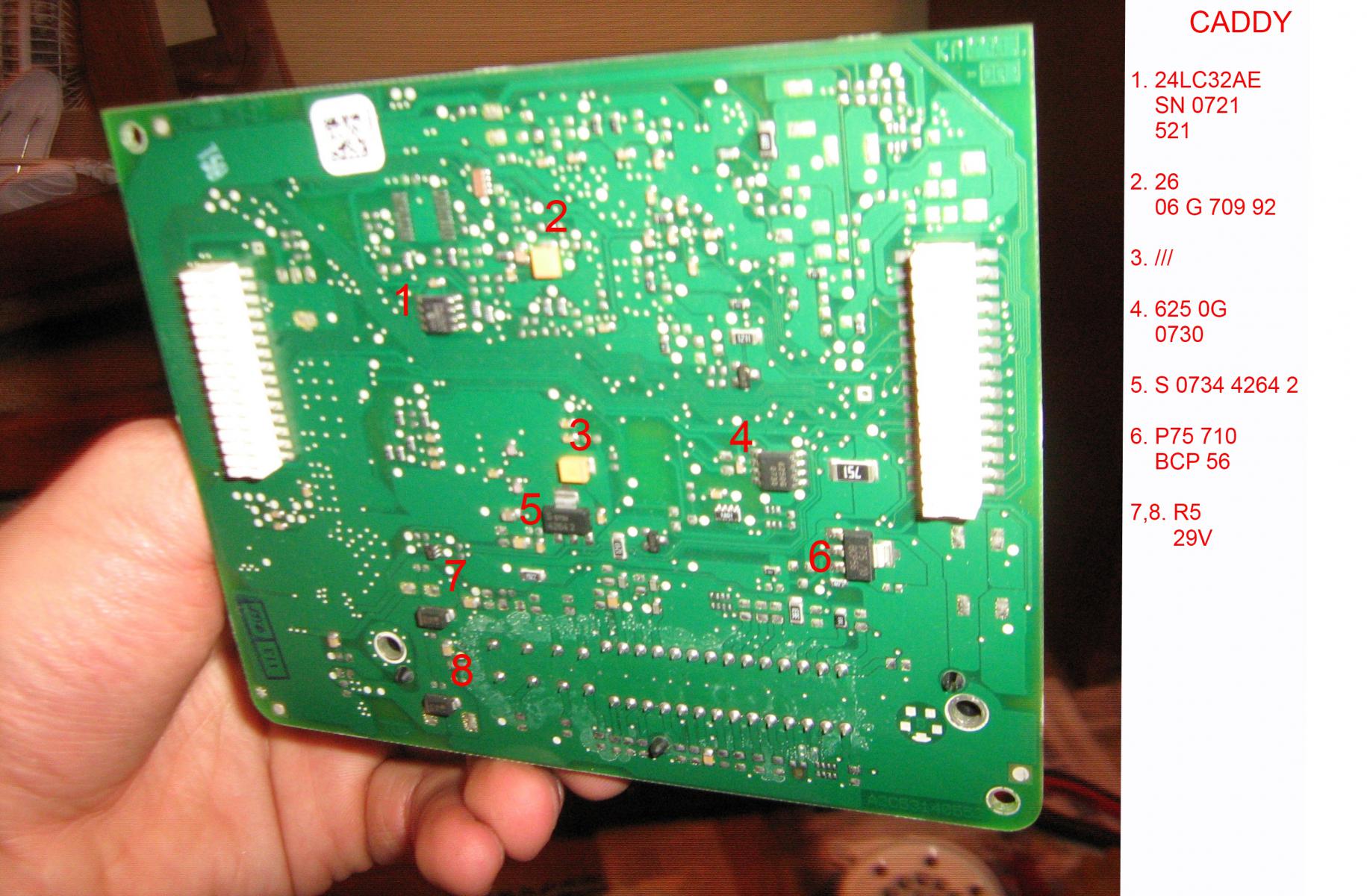

Теперь фото с приборками, с номерами микросхем, сорри за качество, фотику пора на помойку.

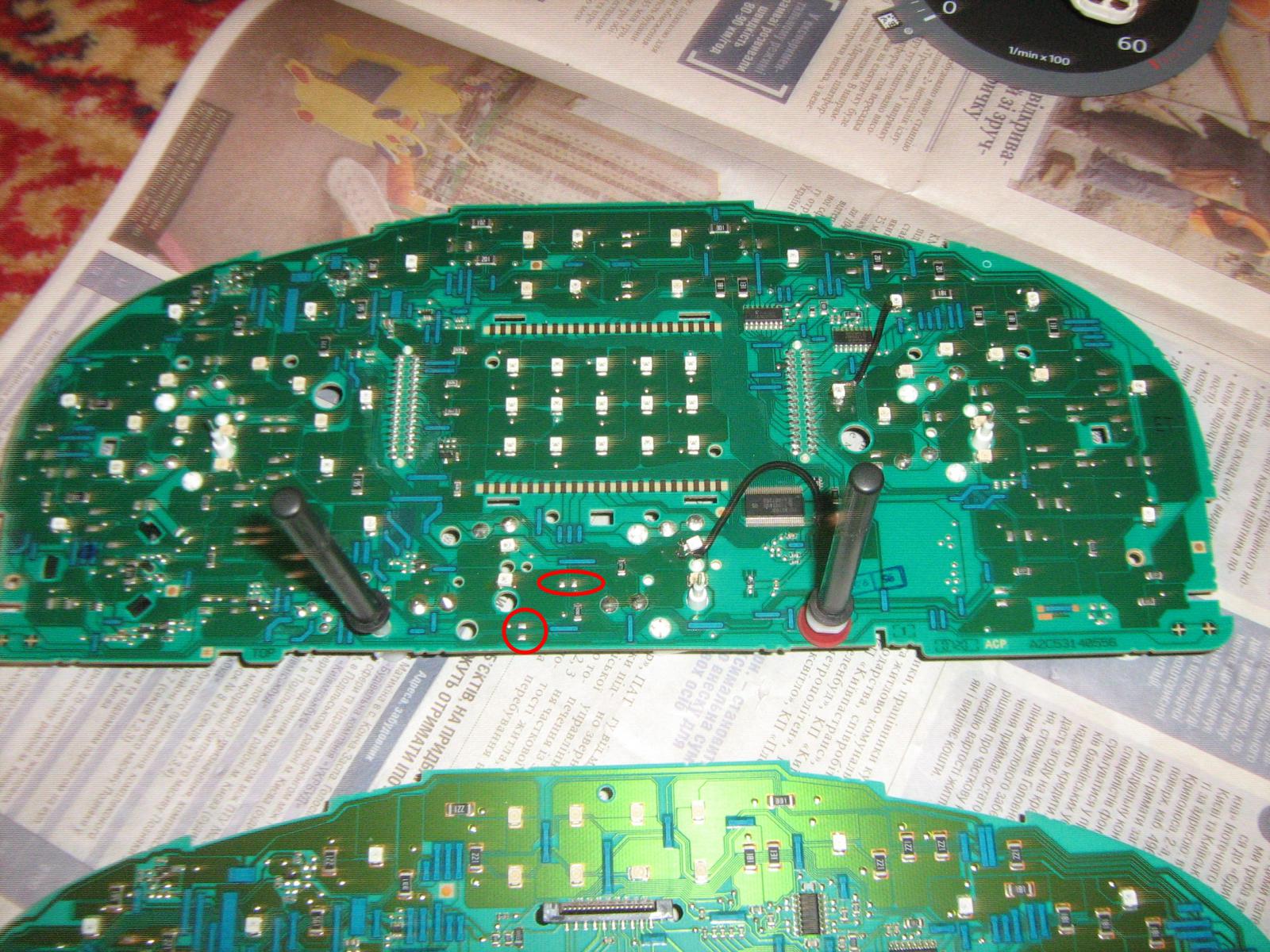

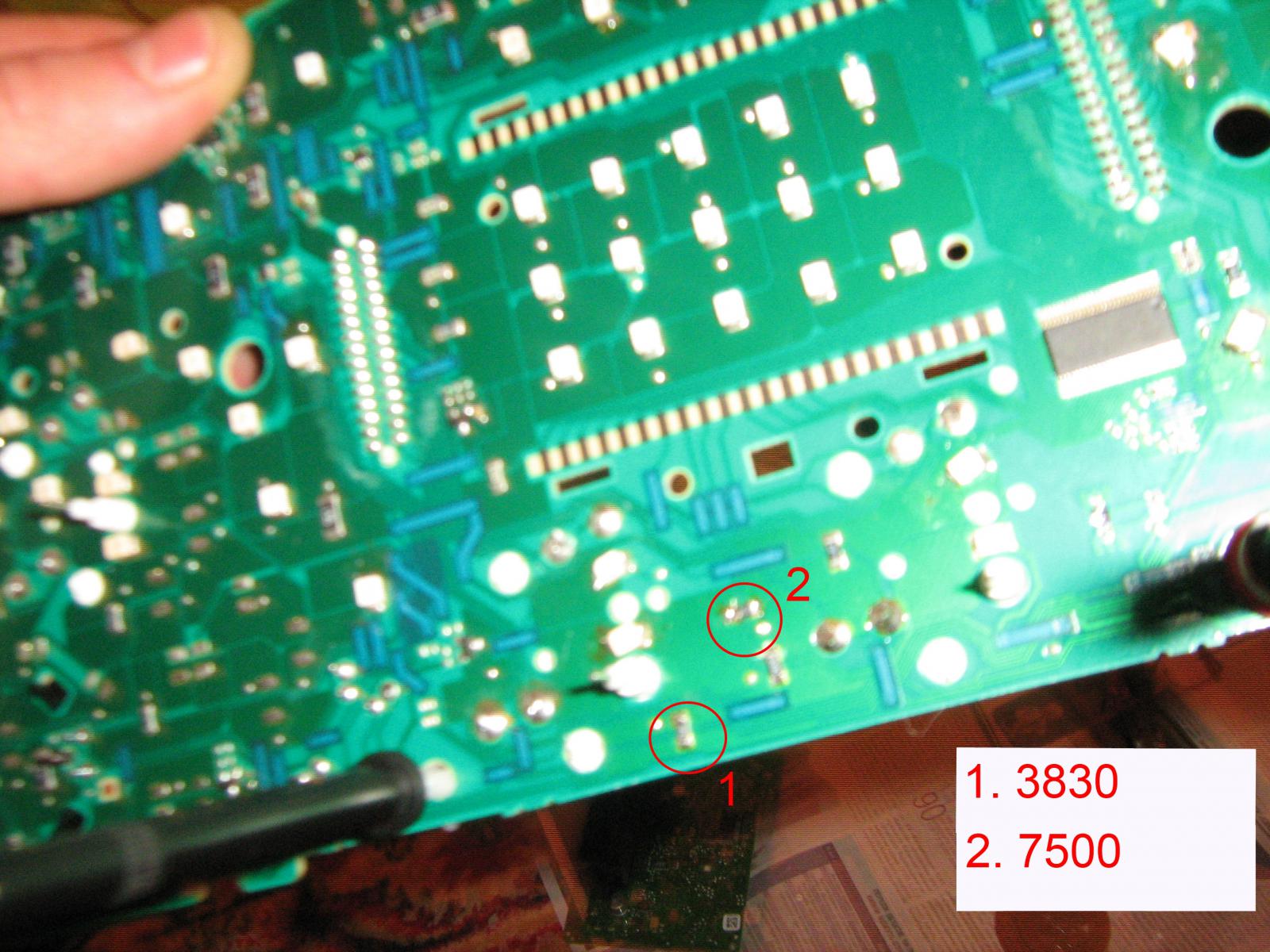

Вот эти два допаевал, чтобы горела подсветка указателя ОЖ (один - шкала, второй - стрелка):

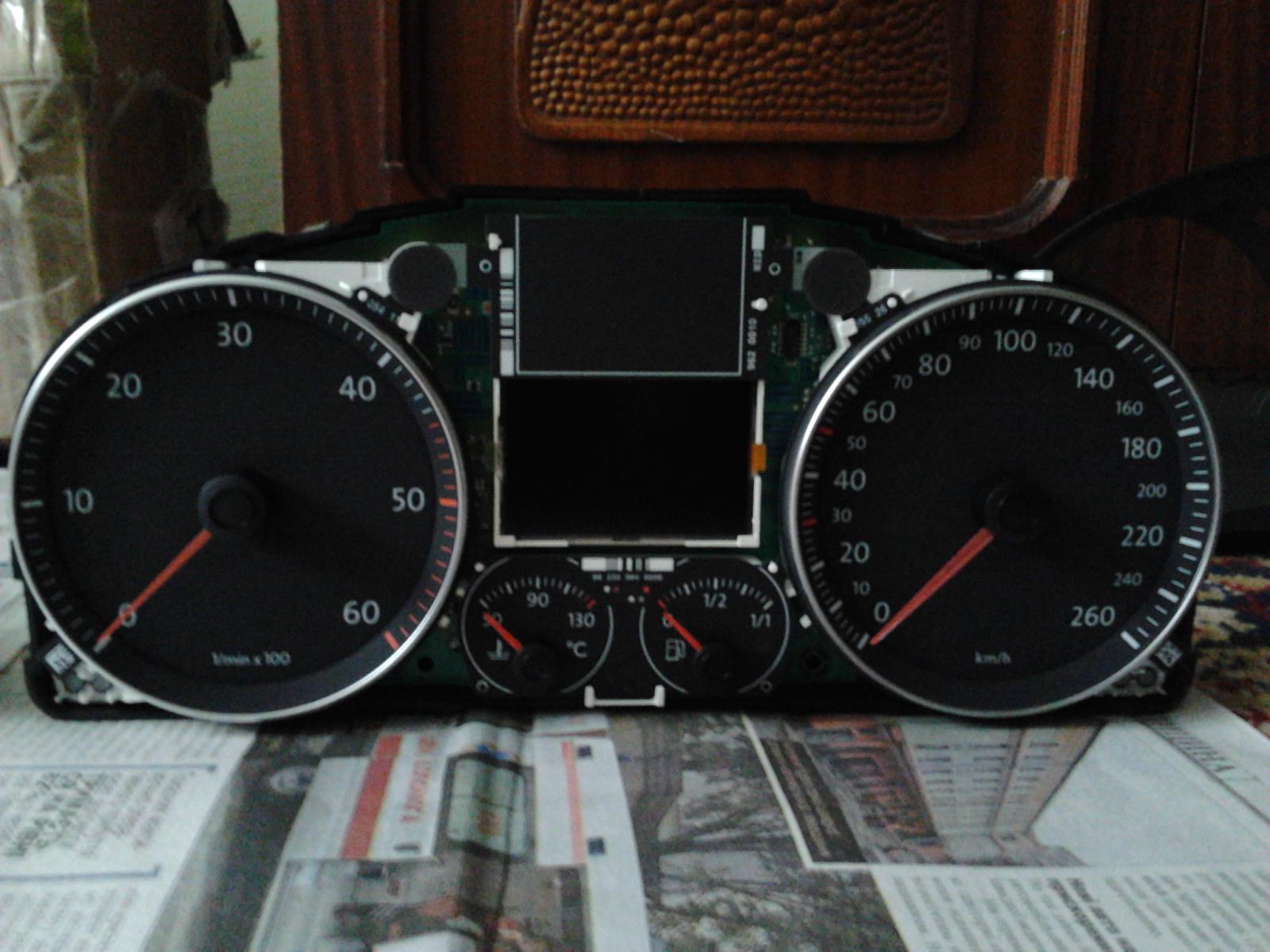

И остальное

И ещё
