Тема: Камера заднего вида

Здравствуйте поставил зеркало с монитором вместо штатного и камеру в подсветку номера ,с подключением вроде все ясно вопрос как лучше проложить кабель что бы меньше разбирать по порогу или по потолку ,а ещё можно ли взять плюс на экран от плафона над торпедой

aberlour,по потолку, можно.

Плюс брать не стоит с плафона, может выскочить ошибка освещения. Осторожнее разбирайте гофру с хлопушки, крепеж "одноразовый". Я запитывался от фонаря заднего хода через реле с диодом. Двух зайцев убил))

Спасибо плюс на зеркало взял с прикуривателя но есть третий кабель зелёный back control что это и к чему его подключать

Сообщение от сосед

Докладываю - потверждаю - помеха прет! Поставил реле - управление плюсом с фонаря з.х., а сам +12в с заднего прикуривателя и далее на питание камеры - результат положителен

Здравствуйте. Подскажите, пожалуйста, что за реле такое и как его обозвать в магазине, чтобы на пальцах не объяснять. Спасибо

Сообщение от ГВс

что за реле такое

Наглядно тут- http://www.caddy-club.ru/f/dopy/4014...rcaet-pri-vkl/

Доброго времени суток подскажите по электрике
установил RCD 510 delfi (партроники работают нормально) купил камеру заднего вида

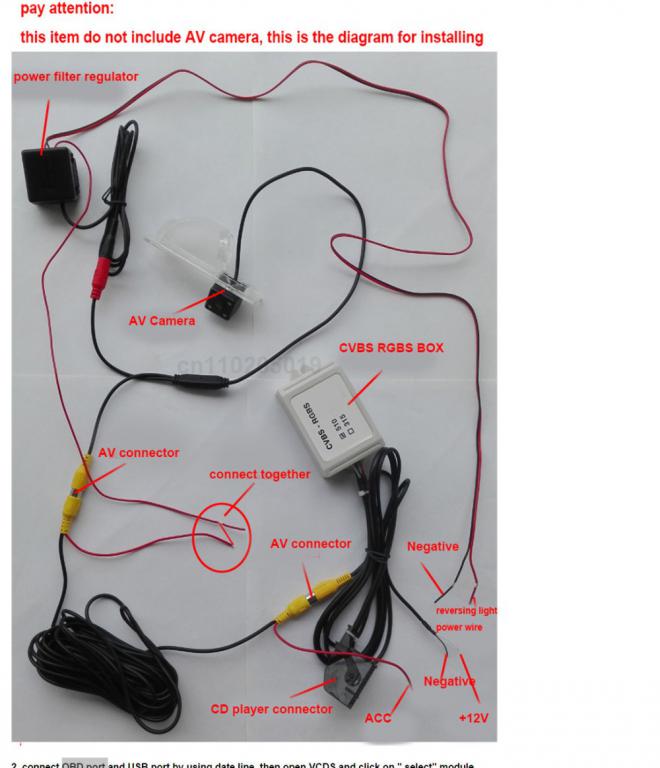

http://ru.aliexpress.com/item/CVBS-t...999.281.ixrxbd

но там схема для тех кто понимает
подскажите кто знающий

asu905

Сложная схема конечно. Вчера ставил такую же камеру себе, сигнальный провод по левому борту прокинул к голове, а саму камеру по питанию подключил к лампе ЗХ. Есть нюанс по питанию - подключать нужно только только +(красный) провод к лампе ЗХ(сине черный), черный провод (-) никуда не подключать, а то будут импульсные помехи при работающем ДВС и включенных габаритах, связано с проверкой сгоревших ламп в авто, либо отключить эту функцию в принципе.

Сообщение от ГВс

Здравствуйте. Подскажите, пожалуйста, что за реле такое и как его обозвать в магазине, чтобы на пальцах не объяснять. Спасибо

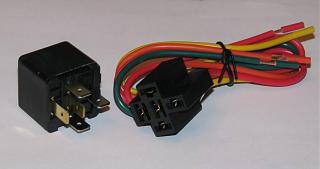

Редко бываю, но лучше поздно, чем...Обыкновенное реле - 4 или 5 контактное, в любом автомагазине вместе с держателем.

Относительно крайнего сообщения -Vorobey, вообще массу не подключать? А как без массы камера включаться будет? или масса каким то способом будет браться самостоятельно неизвестно откуда? Если такой же набор как на фото, так там фильтр по питанию стоит, который и должен КАН шину успокаивать и мерцание устранять, иначе для чего он?

Фильтр мне не помог, мерцания остались, а массу дает ГУ по сигнальному кабелю. Все правильно, питание подключил один лиш провод и все помехи ушли.
