Доработка штатной сигнализации

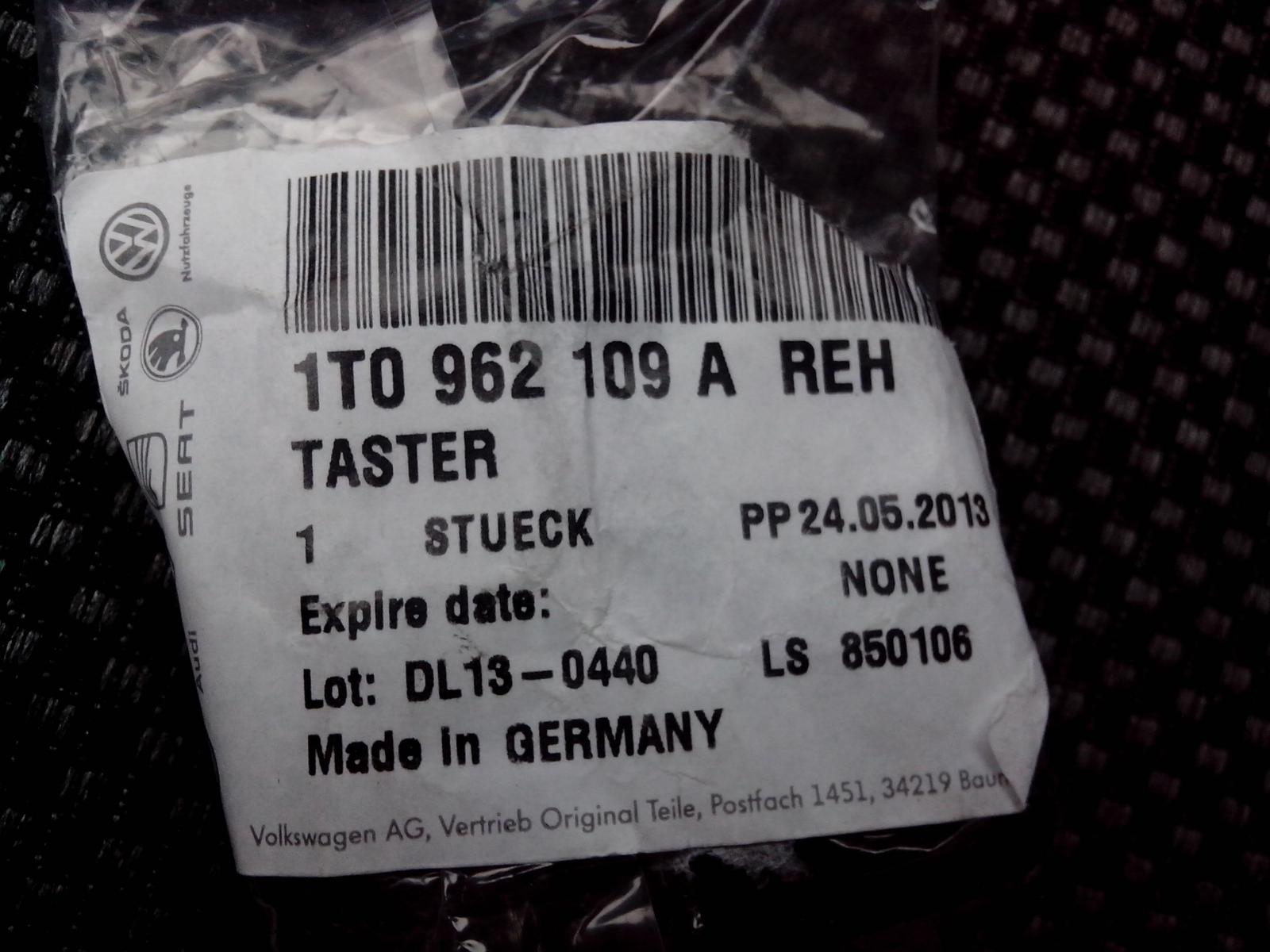

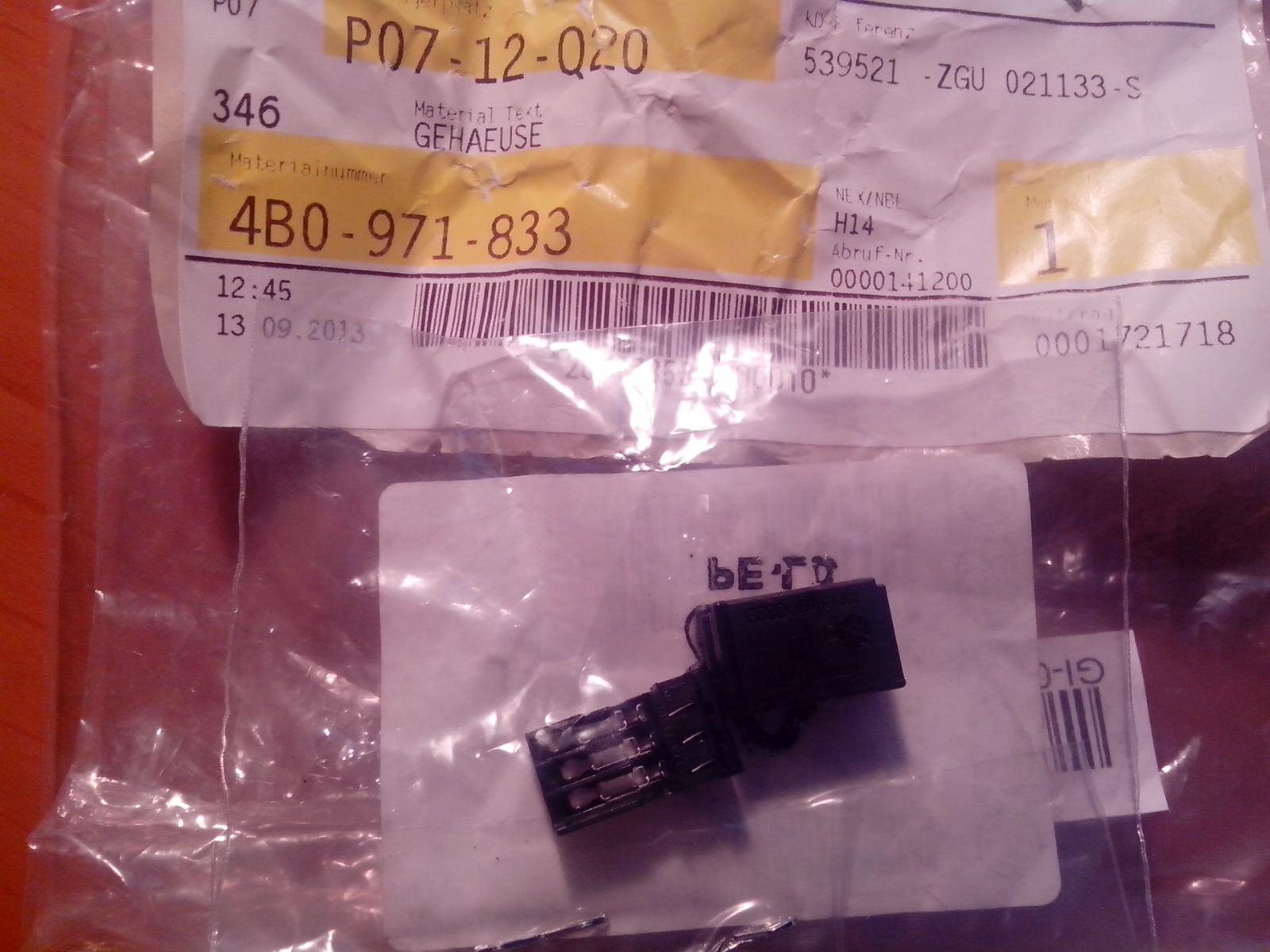

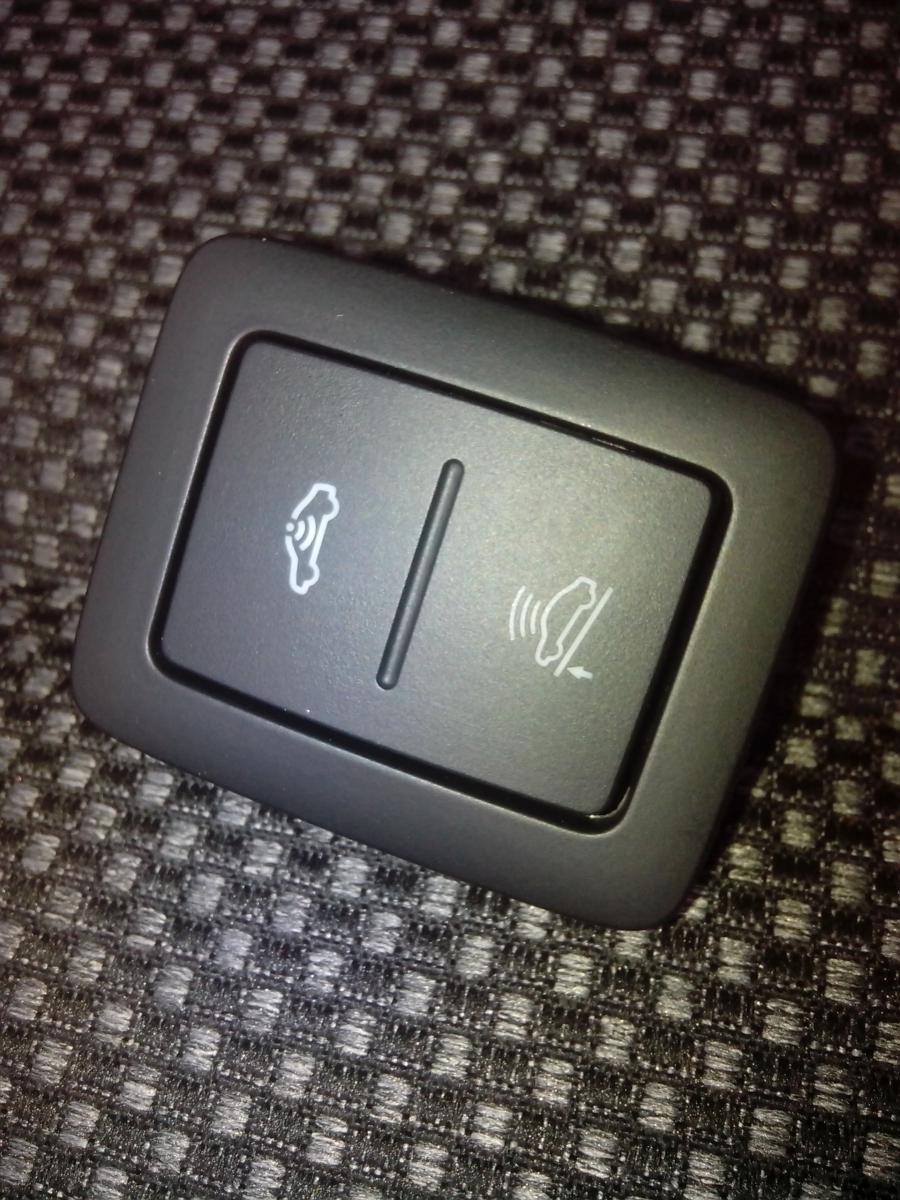

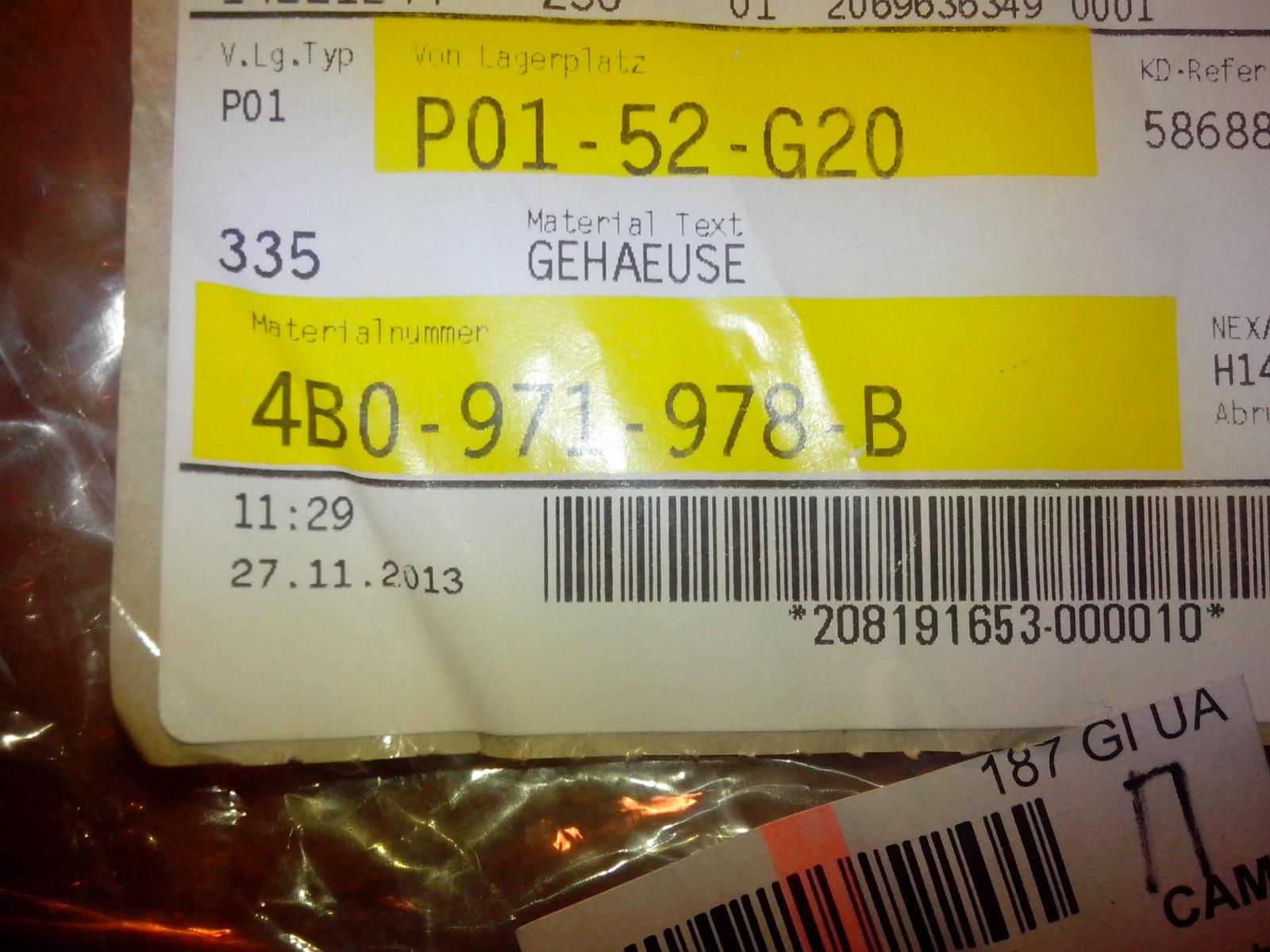

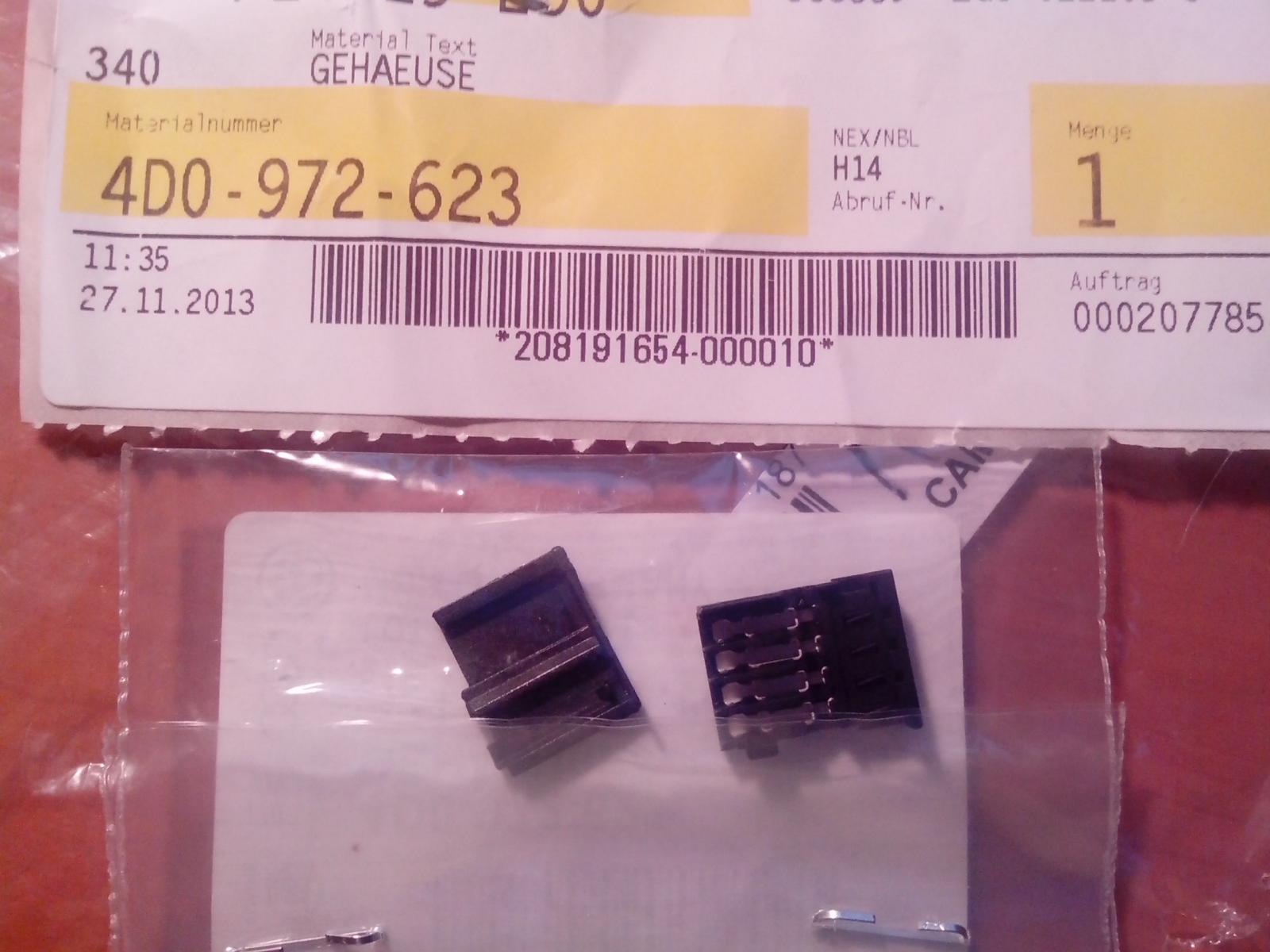

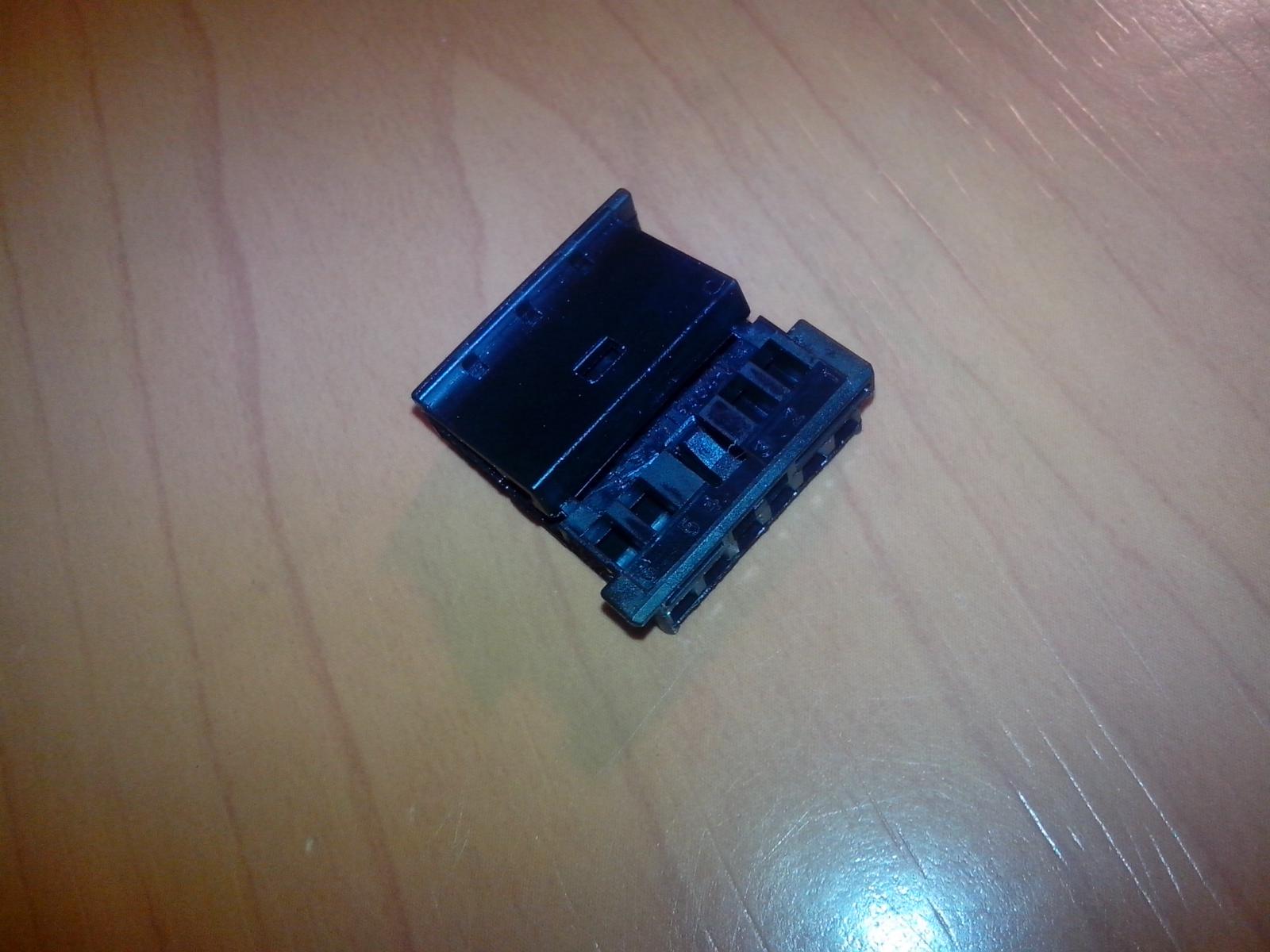

Приехала кнопочка в стойку, ждем разъёмчики. С датчиком наклона, а точнее - блоком охранной сигнализации с датчиком наклона пока туговато. Так что начну с охраны салона.

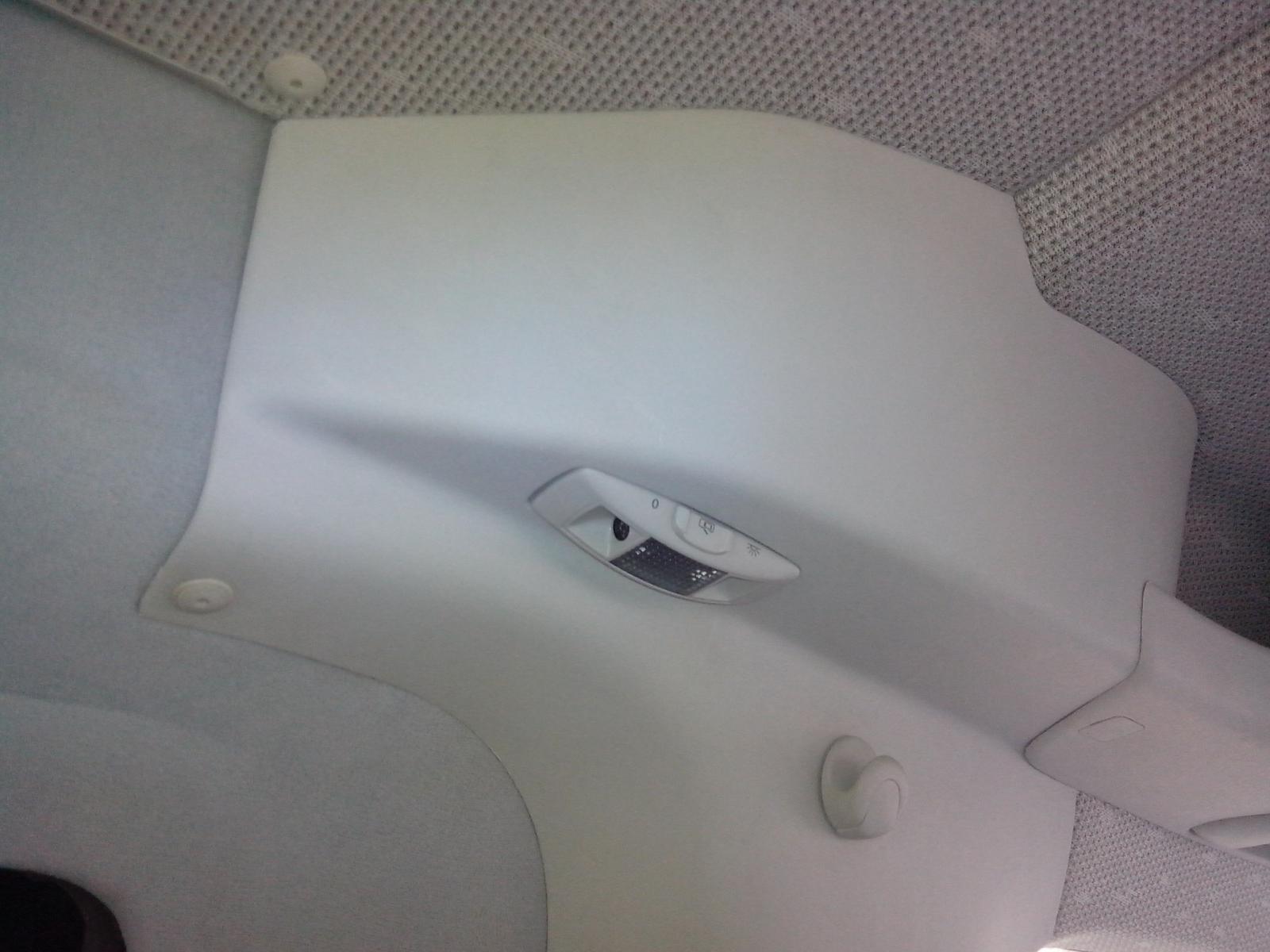

Продолжаю. Датчика наклона пока не нашёл, в автомобилях с модельного года 2011 описываемый датчик наклона автомобиля -G384- отменён. С модельного года 2011 датчик наклона автомобиля встроен в датчик противоугонной системы -G578-, зато собрал все для установки датчиков охраны салона. Ультразвуковые датчики охраны салона использую с Пассата Б5 — пара по форме боковых плафонов салона, на Кадди штатно используется только один большой датчик, я же решил совместить их с плафонами для подсветки, тем более боковых у меня не было.



теперь пора подключать

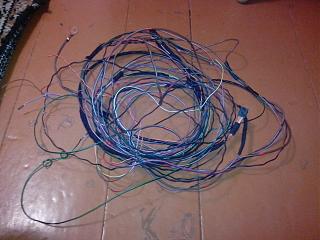

Потихоньку собрал проводку для датчиков охраны салона и поселил её в машинке на ПМЖ.

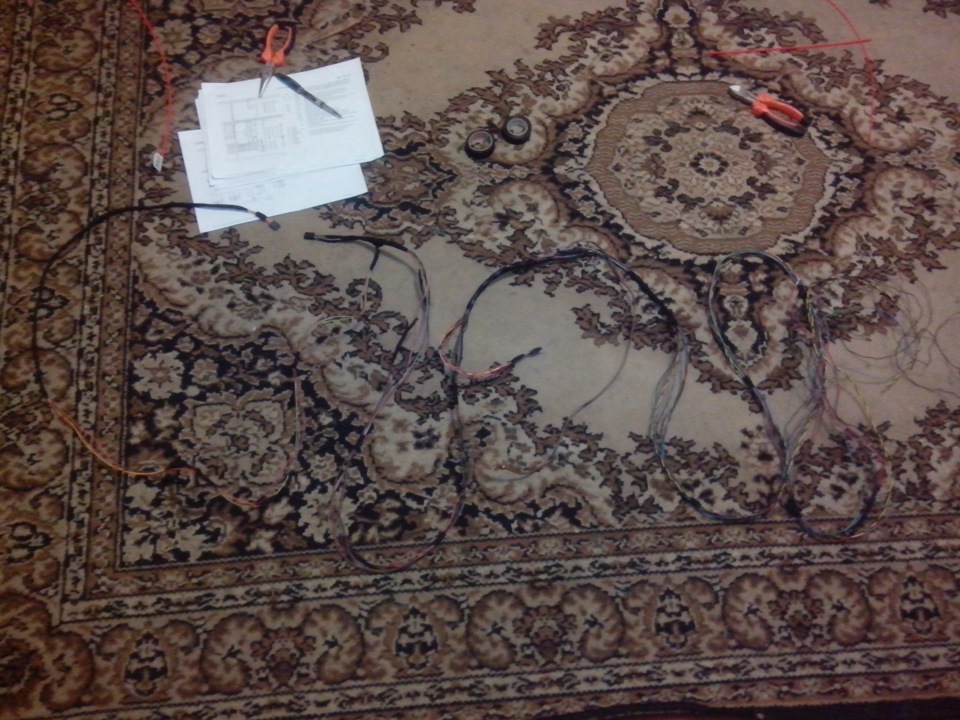

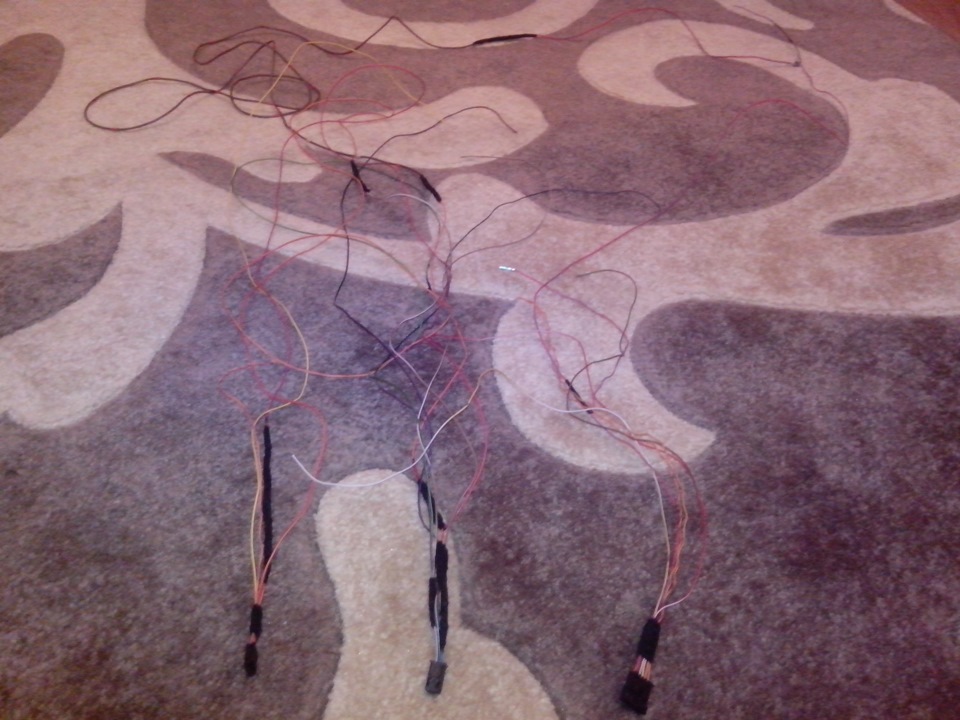

Собираем первые пучки

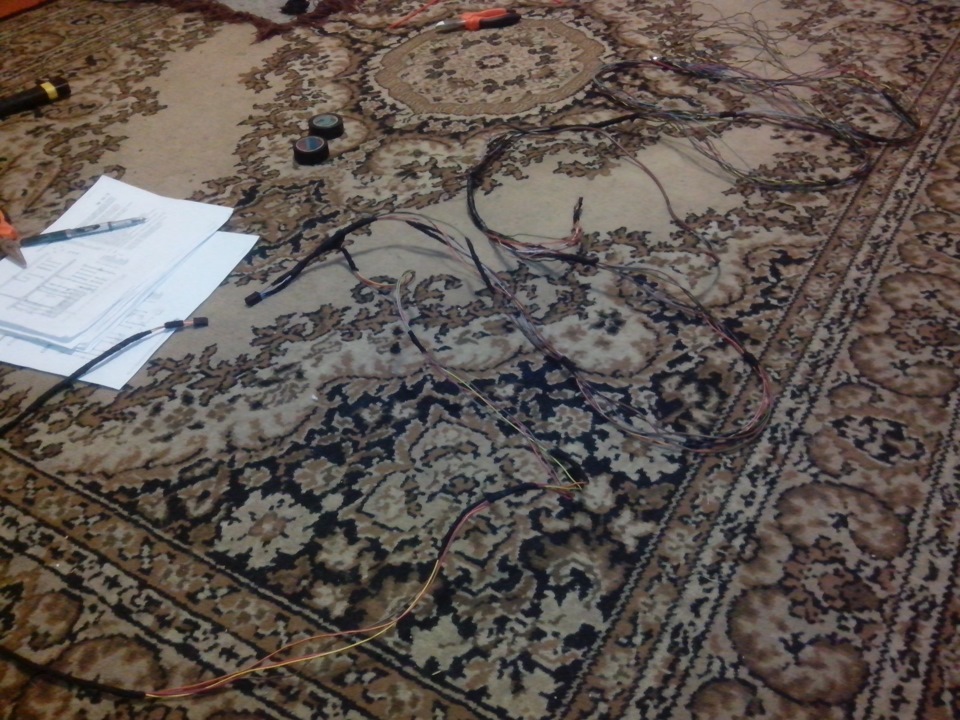

продолжаю на второй день

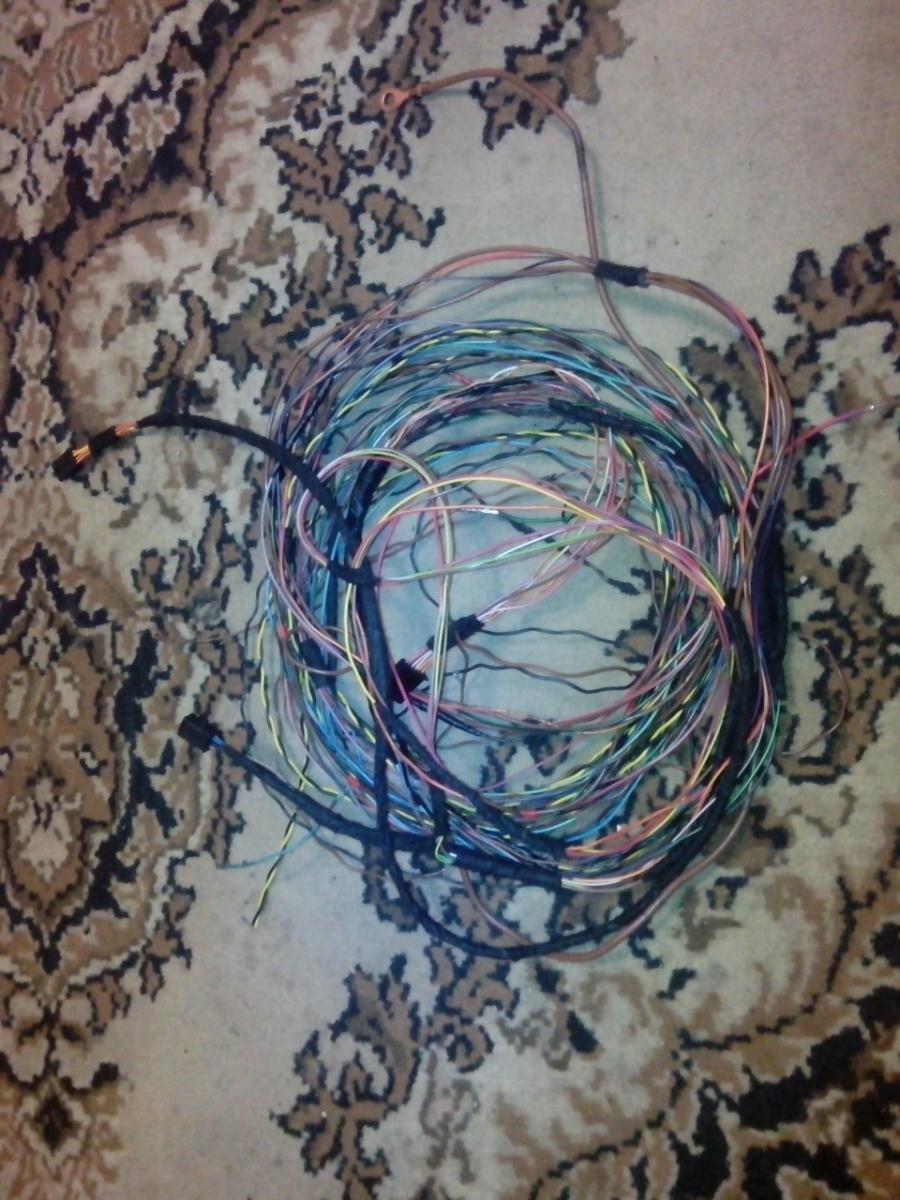

завершающий этап сборки проводов

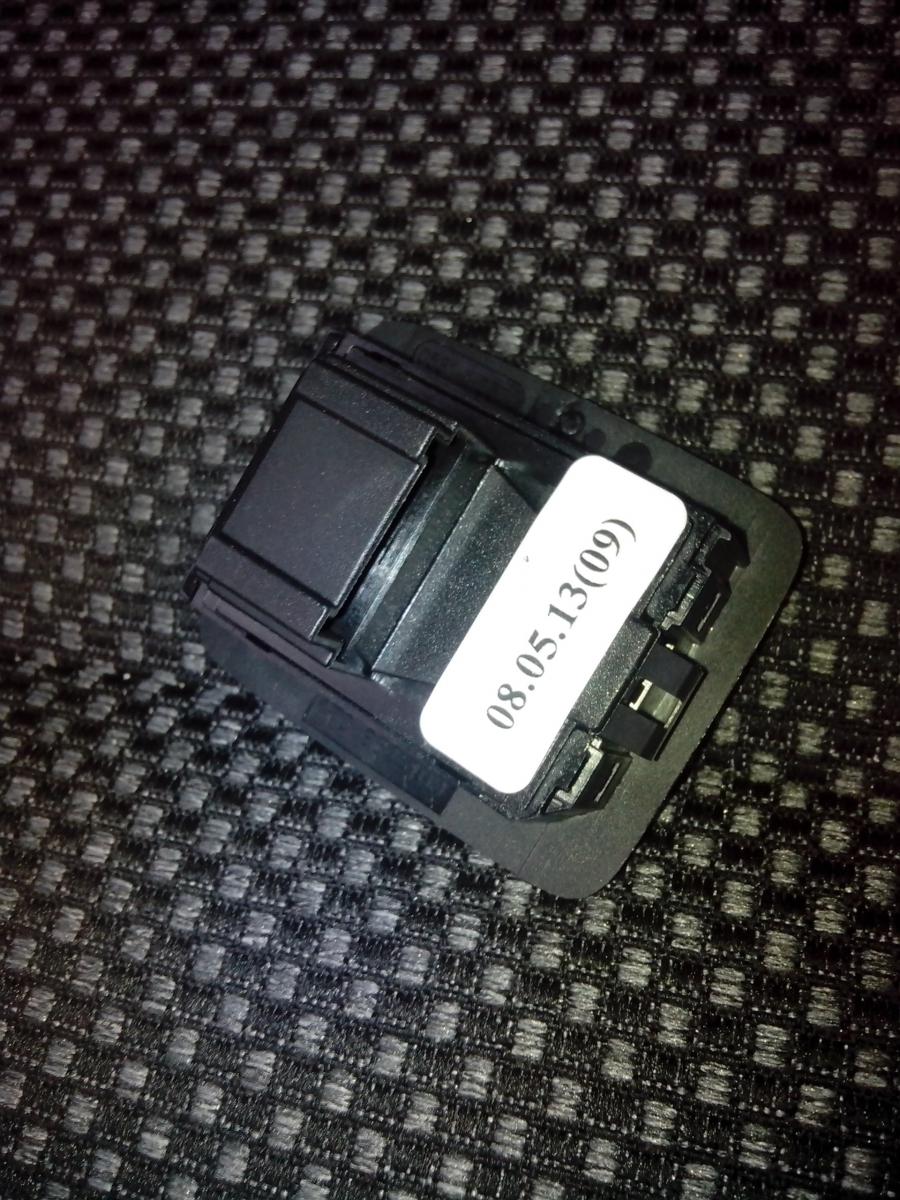

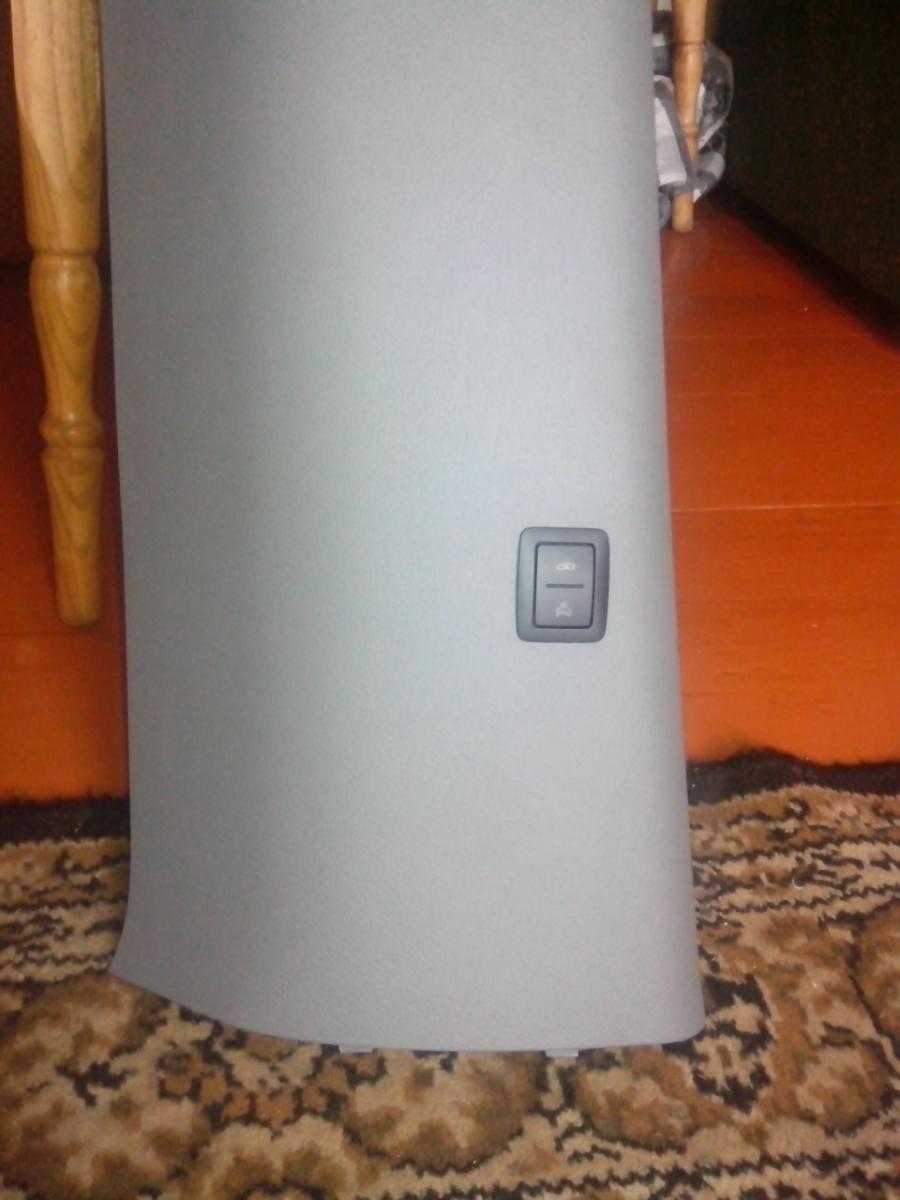

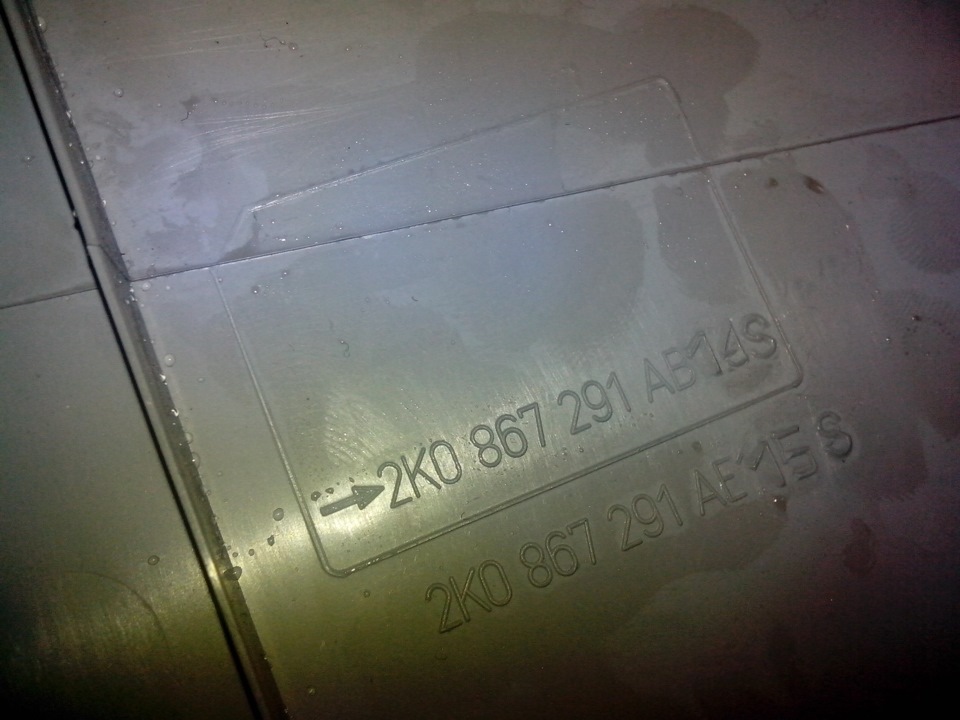

врезаем кнопку в накладку стойки, кстати, там уже есть метка под кнопку, что значительно упрощает нам работу)))

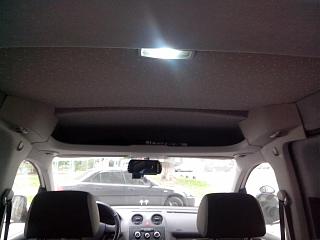

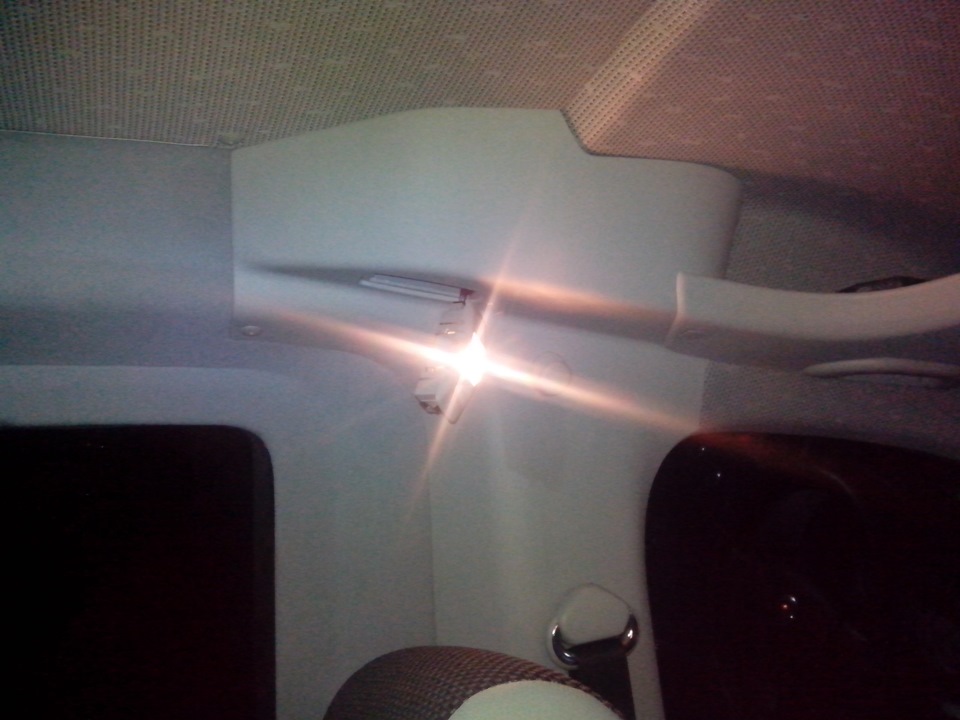

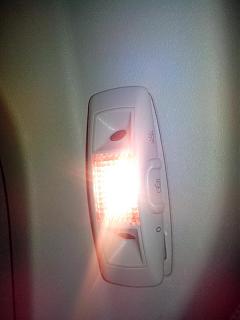

ну и сегодня вечером подселил проводку в машину, уже успел подключится к массе, блоку предохранителей С и два провода к блоку управления бортовой сети J519, на завтра оставил подключение пяти проводов к блоку управления системами комфорта J393. Итог — на бокових стойках появился свет.

Сообщение от ps600

Приехала кнопочка в стойку, ждем разъёмчики. С датчиком наклона, а точнее - блоком охранной сигнализации с датчиком наклона пока туговато. Так что начну с охраны салона.

Народ, у кого есть подобная кнопка?! Штатно на авто!

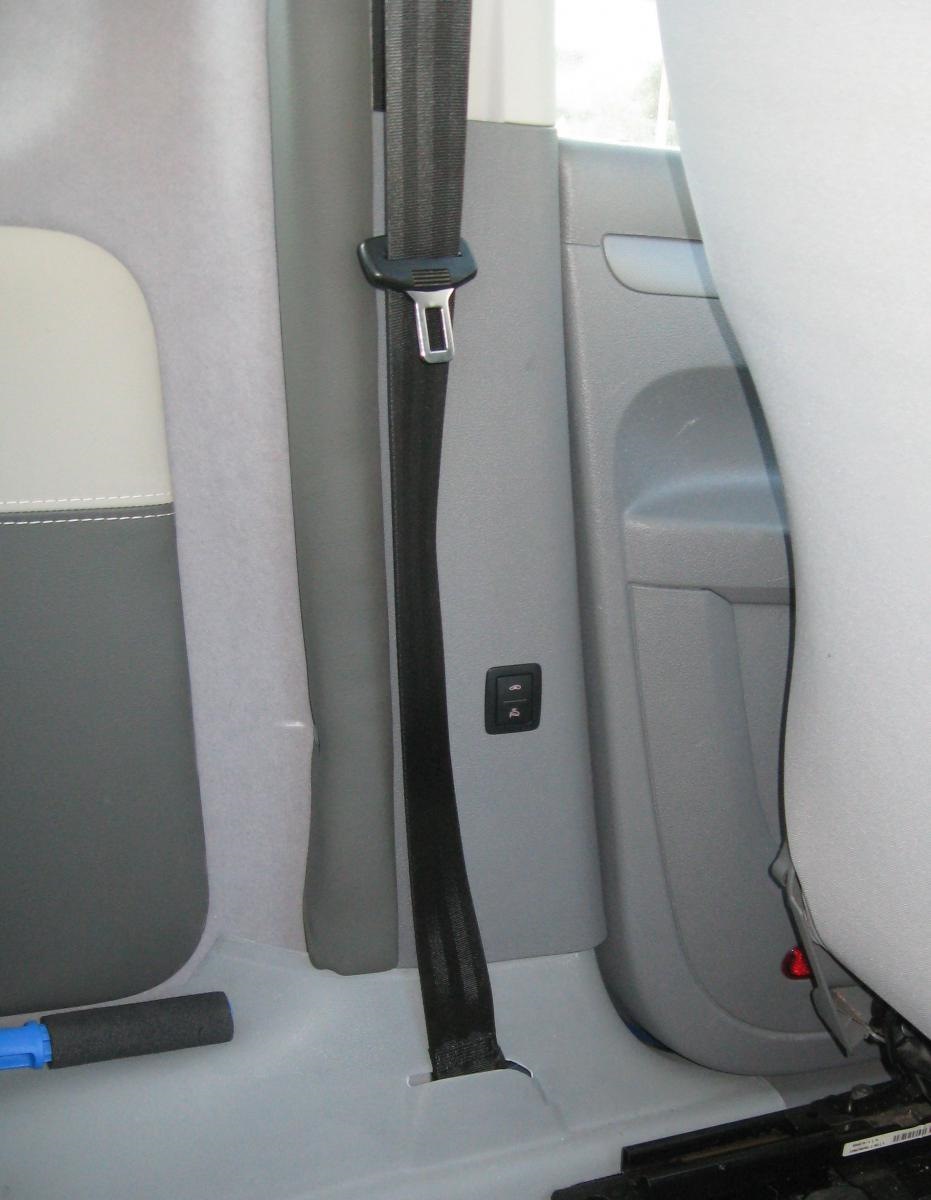

VWDRIVER, Серега, вот смотрю на эту фотку, вроде кнопка светится

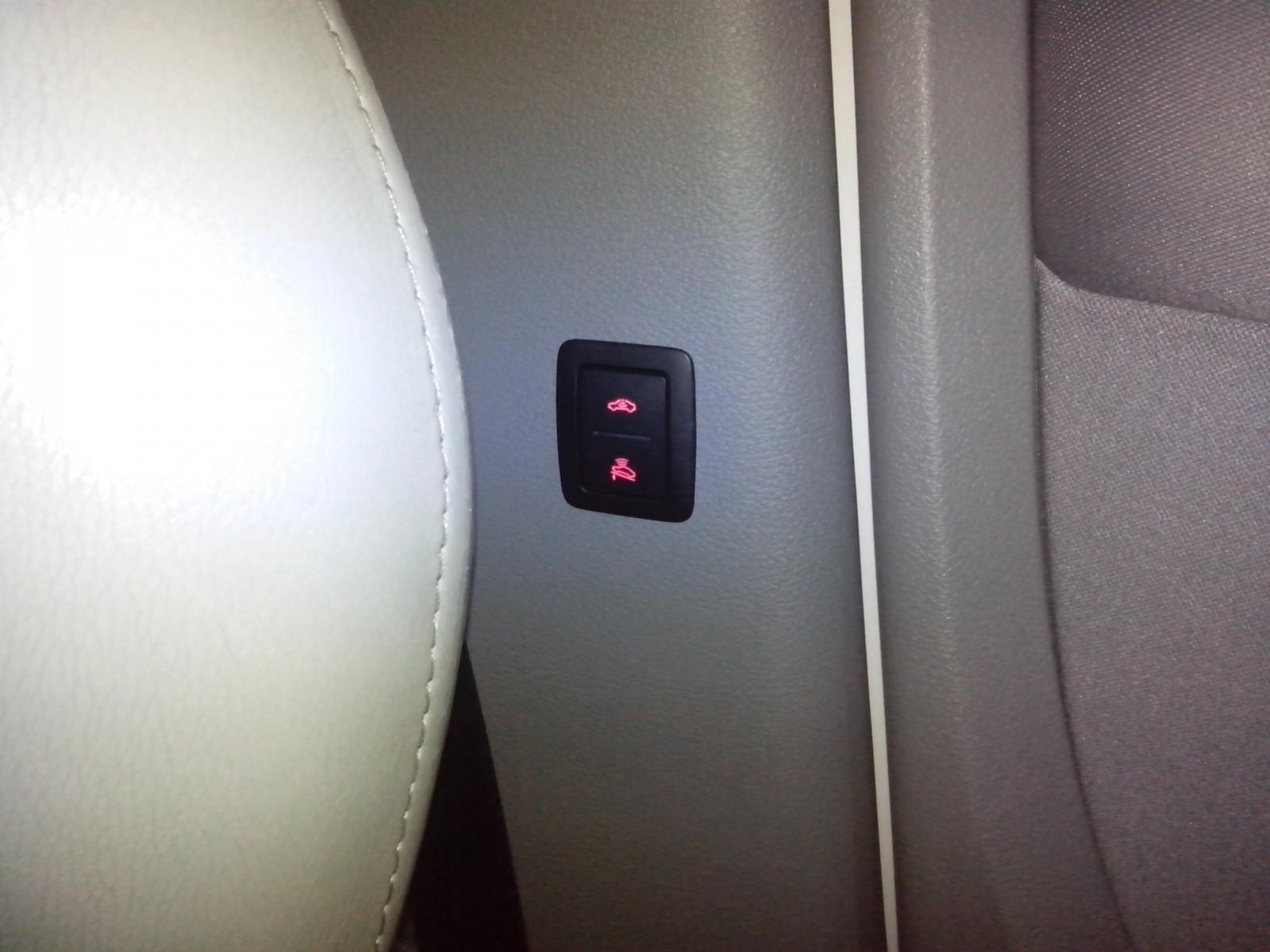

Сегодня все подключил, подсветка кнопки горит постоянно, так ли должно быть? Датчики пока не работают - надо активировать шнурком, его пока нет, но надеюсь, что все правильно собрал.

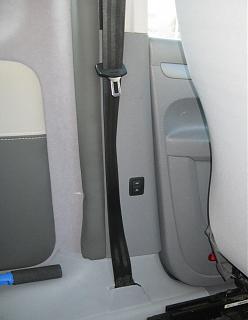

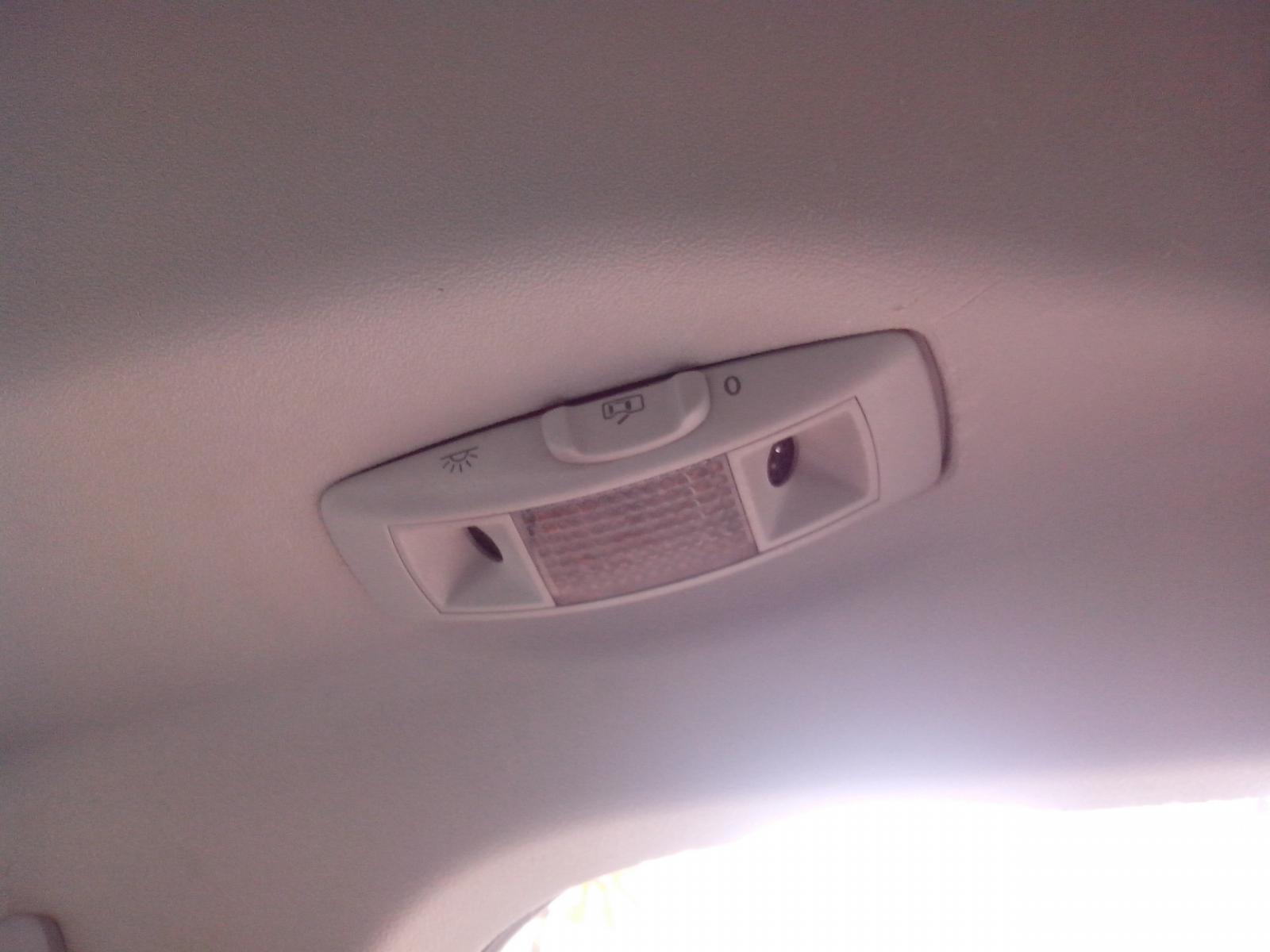

А вот моя фотка

да и пусть горит себе, у меня так кнопки стеклоподьемников уже пол года горят, и ничего

vovachkalviv, как горят, почему не подключил, чтобы выключалось? Но у тебя то кнопки не родные, а у меня все по Эльзе.

ps600, Как всегда на высоте БРАВО!!! У меня эта чюча штатно стоит. Прикольно!!!!

Сообщение от ps600

vovachkalviv, как горят, почему не подключил, чтобы выключалось? Но у тебя то кнопки не родные, а у меня все по Эльзе.

да нет, кнопки у меня родные и моторы тоже, просто подключал неоригинально, а через 2 реле, управляется массой, но реле на замыкание после вкл зажыгания не ставил, потому и светят постоянно!

vds33, а кнопка постоянно светится???
