FAQ: Установка карты на левую глухую панель

Показано с 1 по 8 из 8
  1. #1
    Fhloston
    root

    Восклицание FAQ: Установка карты на левую глухую панель

    Мне очень помогла тема по переделке, но сейчас она в таком состоянии, что найти полезную инфу практически невозможно.
    Поэтому некоторые этапы своей переделки с фото буду формировать отдельными темами.
    Потом модераторы может соберут все темки в одну большую папку.

    Начнем-с.

    Основная проблема была в том, что панель ни по форме ни по размеру в нишу не влазит.
    А ставить фанеру даже обтянутую тканью ставить не хотелось.
    Также была поставлена задача сохранить функциональность ниши и не трогать усилители кузова.
    Плюс хотелось чтобы крепеж был максимально похож на родной.


    1. Этап.
    Я изогнул карту справа и снизу чтобы она максимально закрыла металл ниши.
    При этом я разбирал карту на две части, но можно и не разбирать а гнуть по месту.
    На ваш выбор. Вот результат.

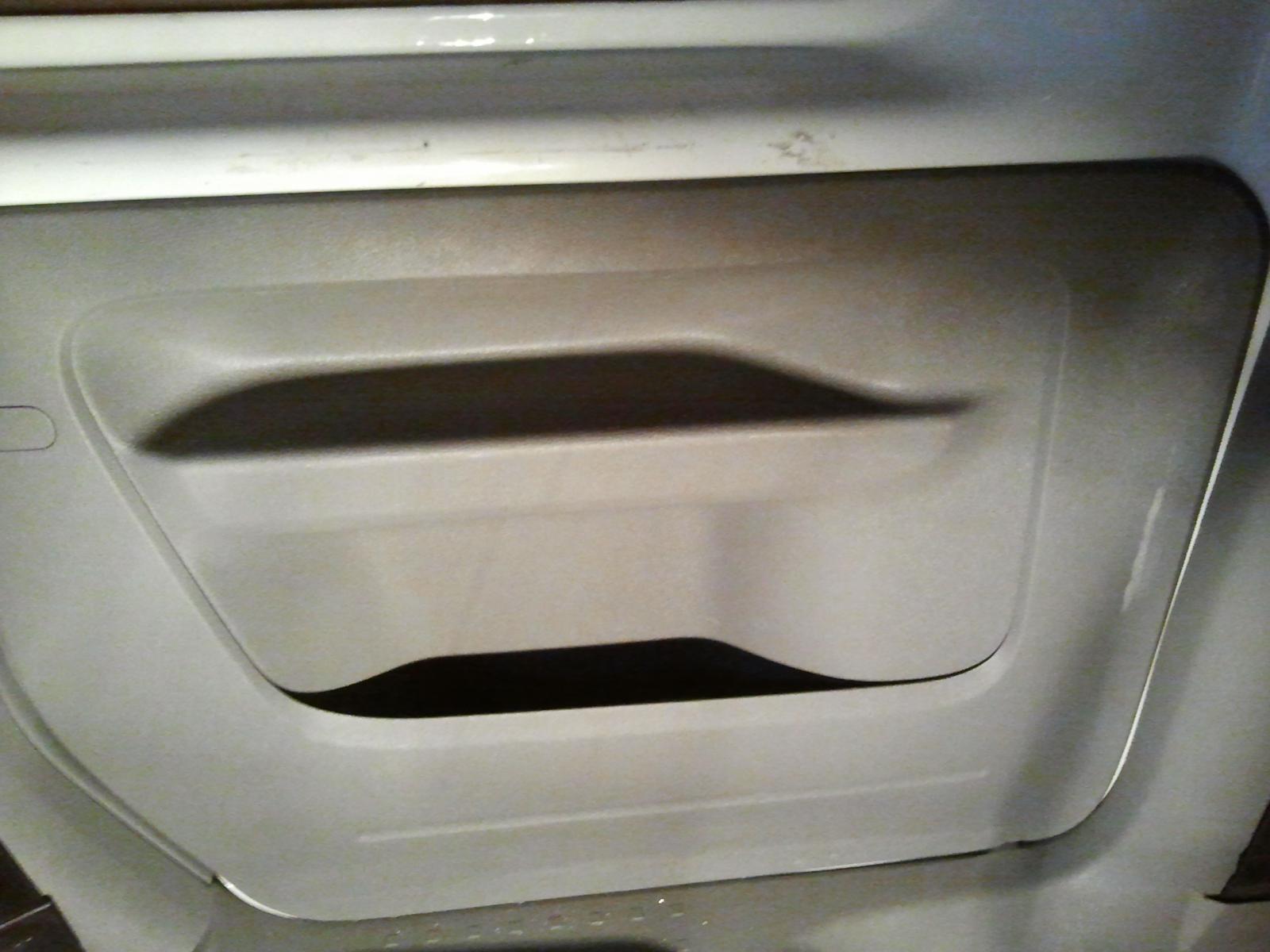

    FAQ: Установка карты на левую глухую панель-2013-03-30-17.40.24.jpg


    2. Этап
    Установить карту мешает карман в карте.

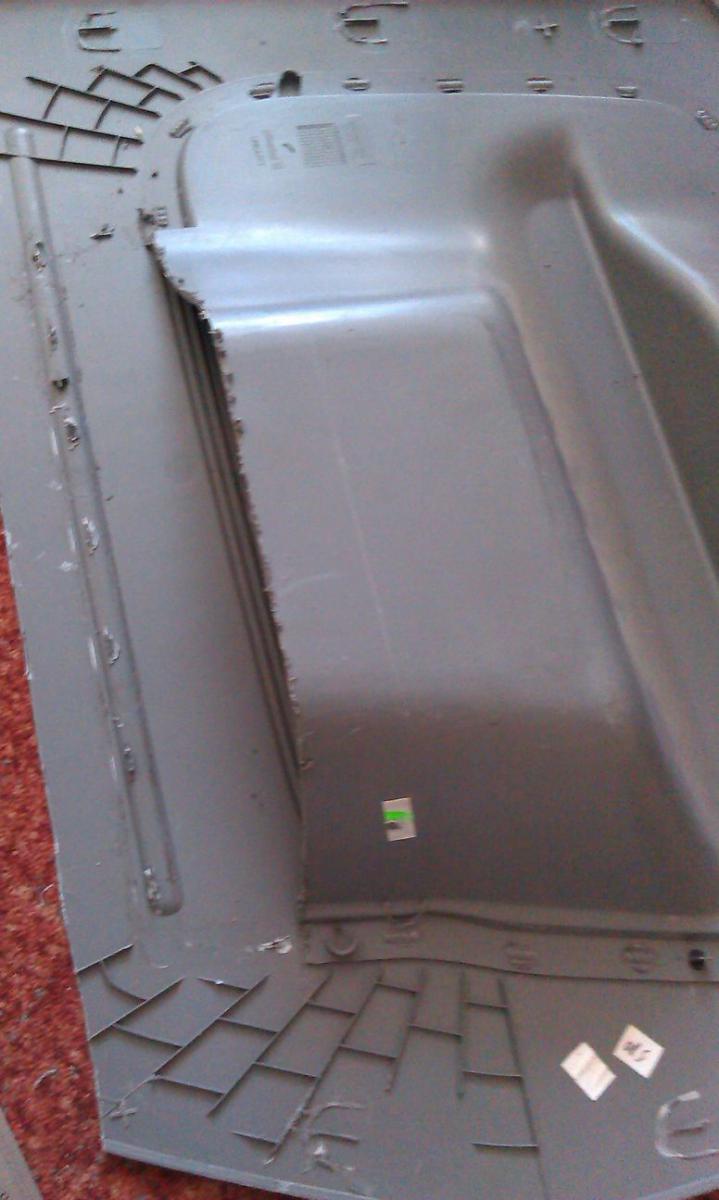

    Чтобы снаружи не было видно, карман с обратной стороны разрезается вдоль и одна сторона дна поднимается наверх.

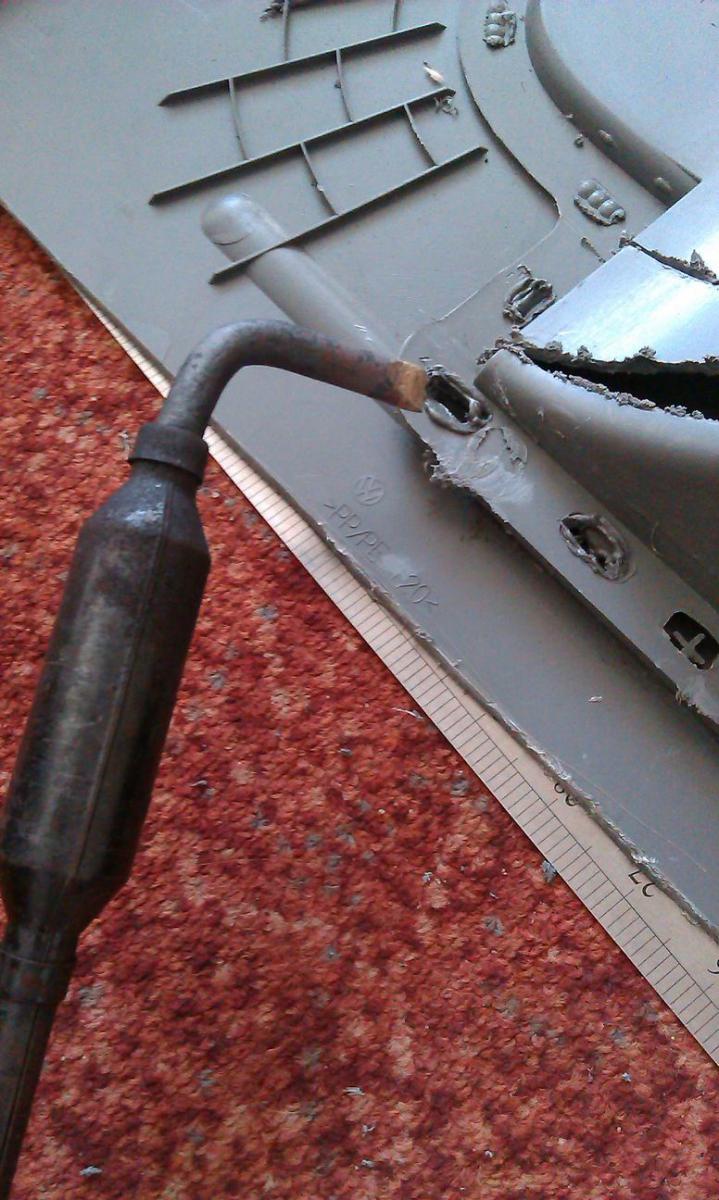

    После чего все заваривается паяльником на 100 Вт. Полоски пластика резал с мелкого грузового порога (левый огрызок).
    Геометрия при помощи фена прекрасно меняется. Фото должно помочь.

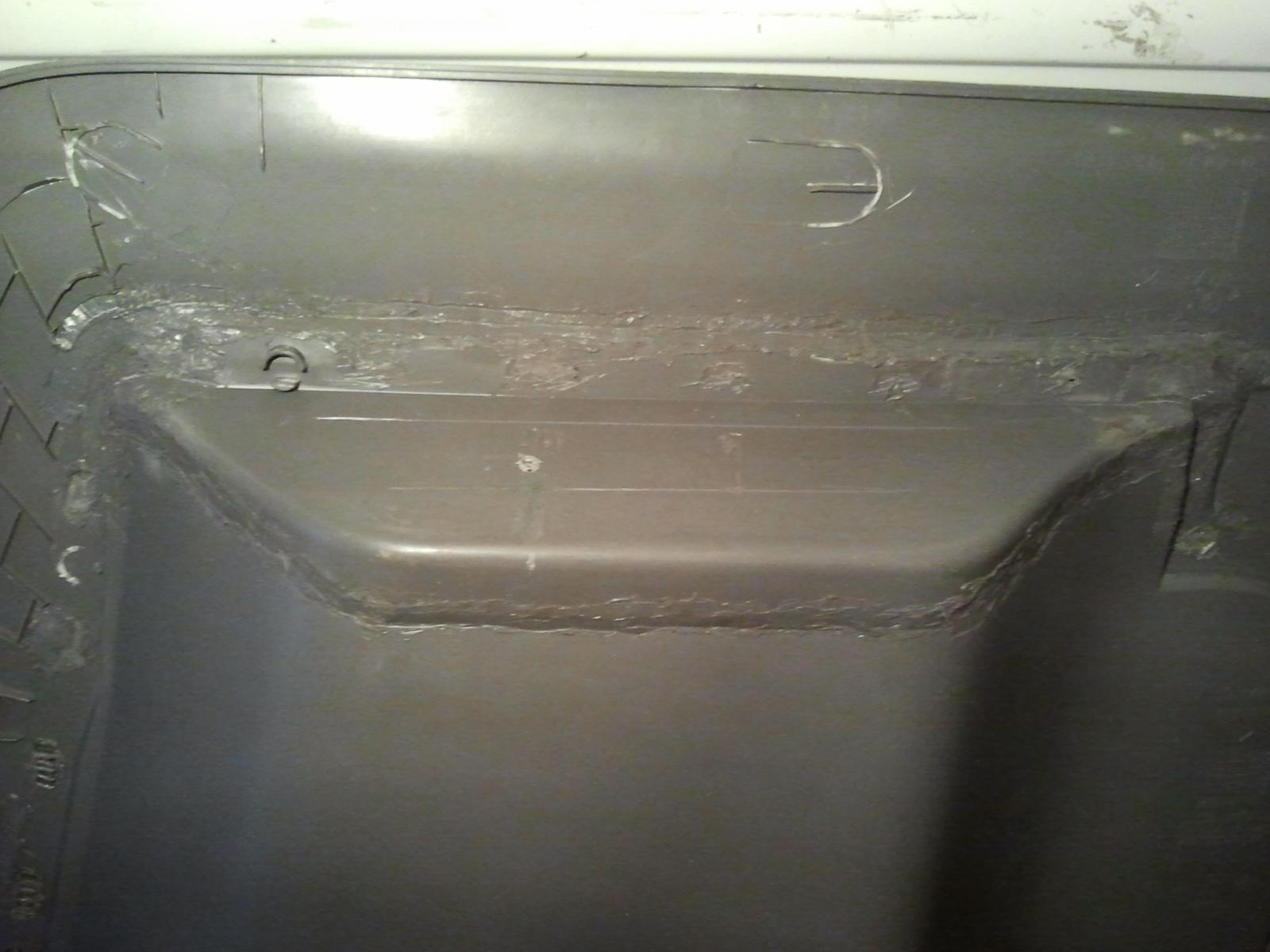

    FAQ: Установка карты на левую глухую панель-2013-03-30-16.21.43.jpg
    Весь крепеж сзади пришлось срезать и пустить на напайку. Все равно не получилось его использовать.

    3. Этап

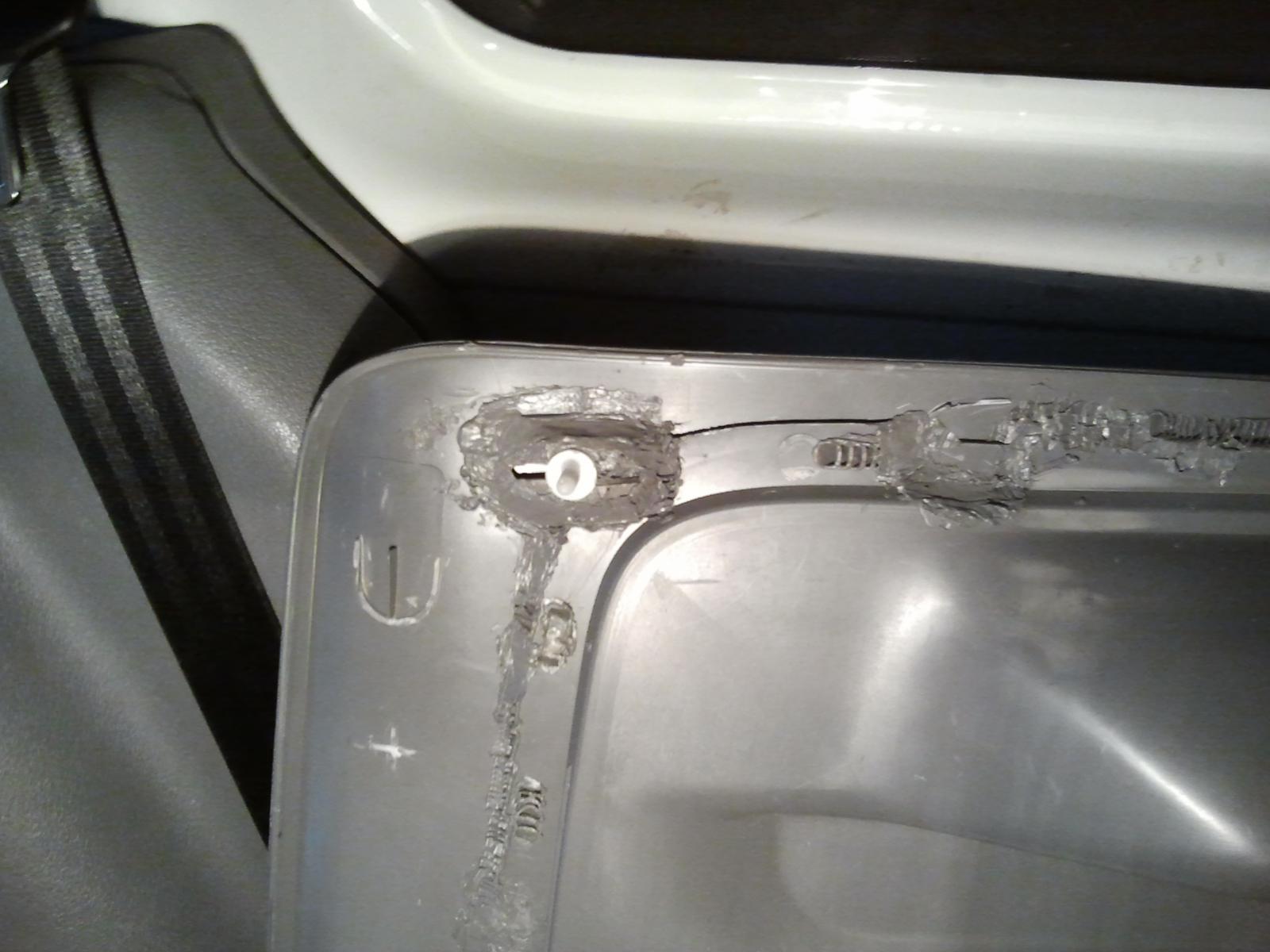

    Установка крепежа на карту.
    Были использованы родные белые штыри, кто снимал обшивку стоек с ними знаком.
    Также взял один родной черный "грибок" для крепежа передней стороны карты посередине.

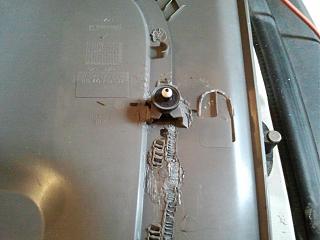

    Белые штыри нельзя напрямую приварить к карте (другая пластмасса).
    Поэтому брал две пластинки серого пластика и зажимал между ними головку белого штыря.

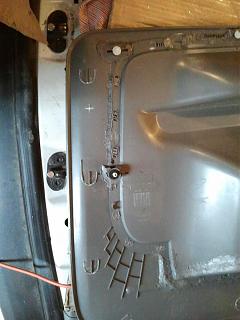

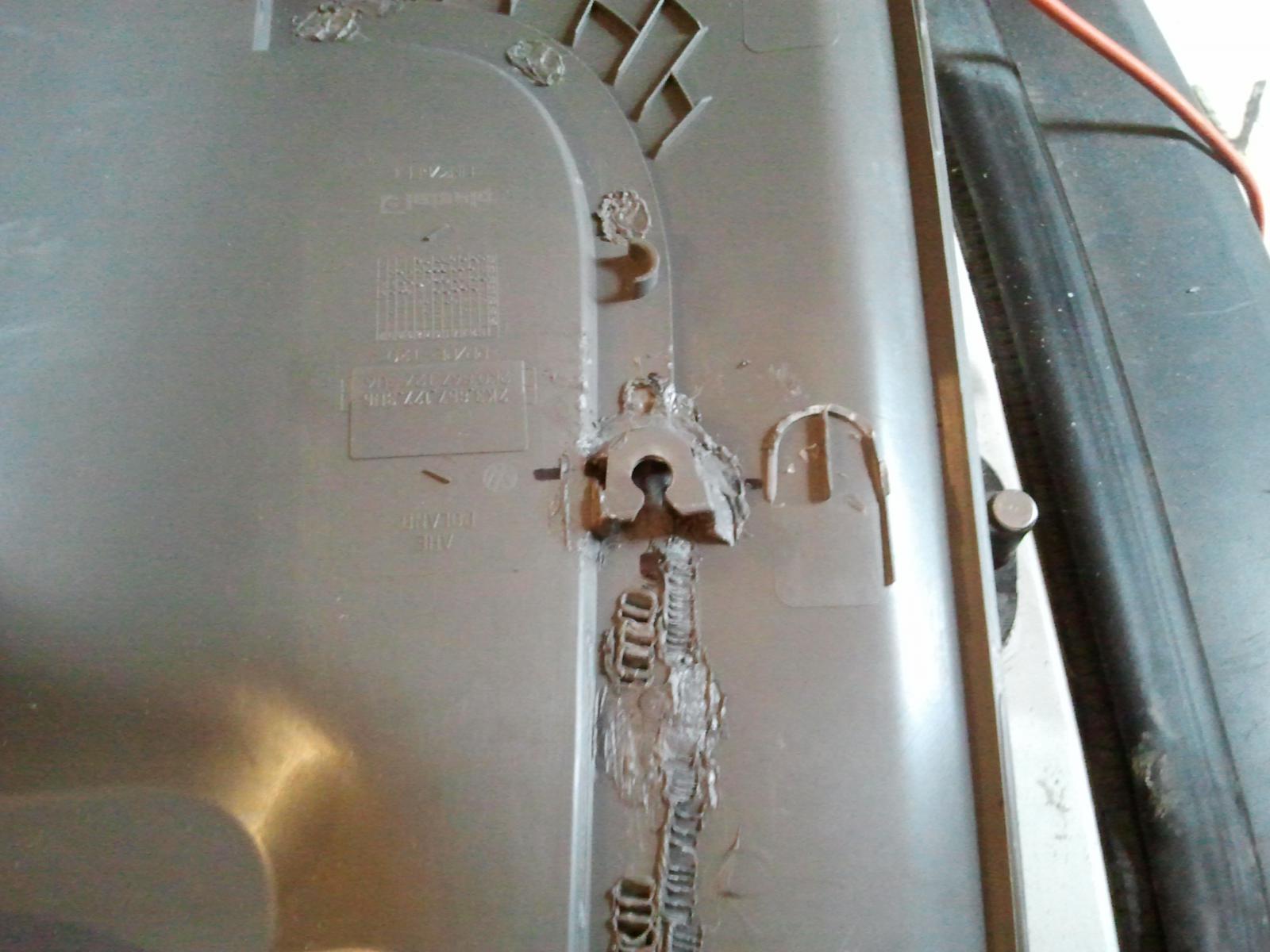

    FAQ: Установка карты на левую глухую панель-2013-03-30-17.32.46.jpg FAQ: Установка карты на левую глухую панель-2013-03-30-17.32.37.jpg FAQ: Установка карты на левую глухую панель-2013-03-30-17.32.23.jpg FAQ: Установка карты на левую глухую панель-2013-03-30-16.21.18.jpg

    4. Этап

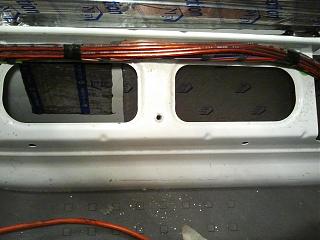

    Ответный крепеж ниши.

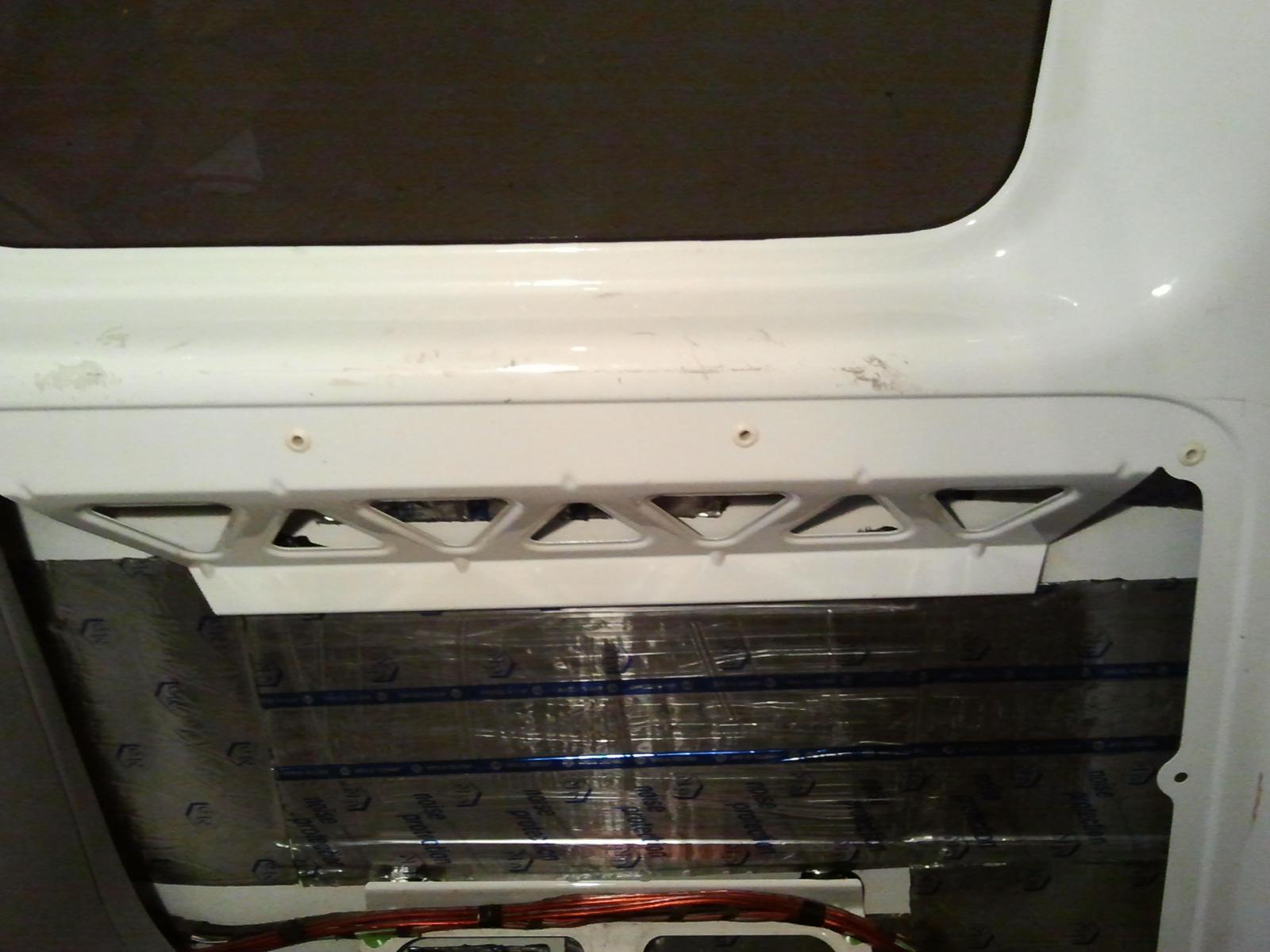

    В отверстия в нише (3 сверху) были вставлены родные резиновые уплотнители под белые штыри.
    Черный грибок точно должен попасть в отверстие, что уже есть в нише. На 3-й фотке этого этапа это отверстие без резиновой втулки.
    Все мерял по совету товарищей на форуме пластилином (гениальное решение кстати, серьезно помогло).

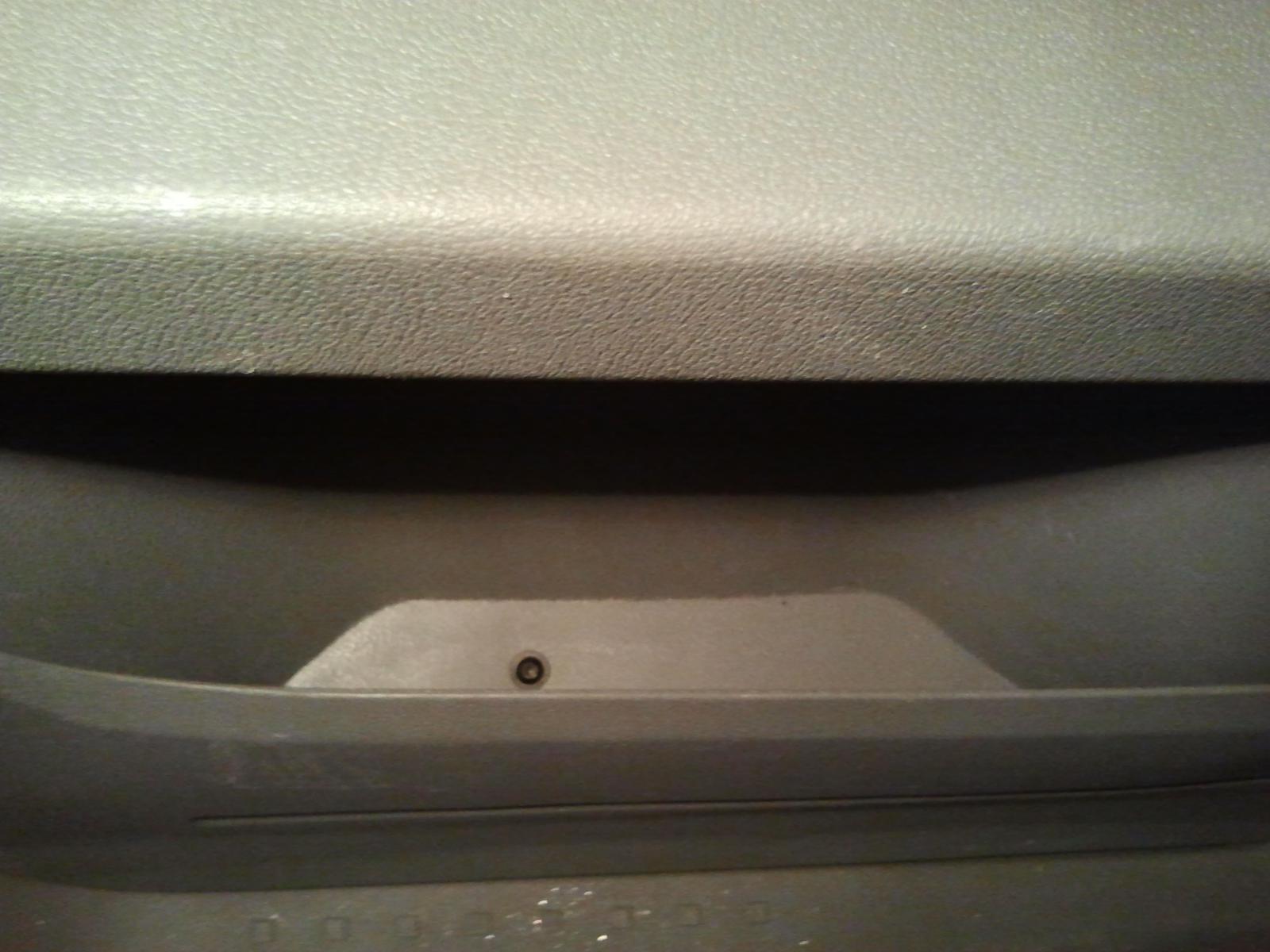

    Дно кармана карты так сформировал, чтобы оно лежало на усилителе кузова, что в нише.
    Если что-то тежелое положить в карман карты, то не будет тянуть весь пластик и будет упираться в усилитель.
    Я ставил клепальную гайку М5 и потом винтом, но думаю можно и саморезом.

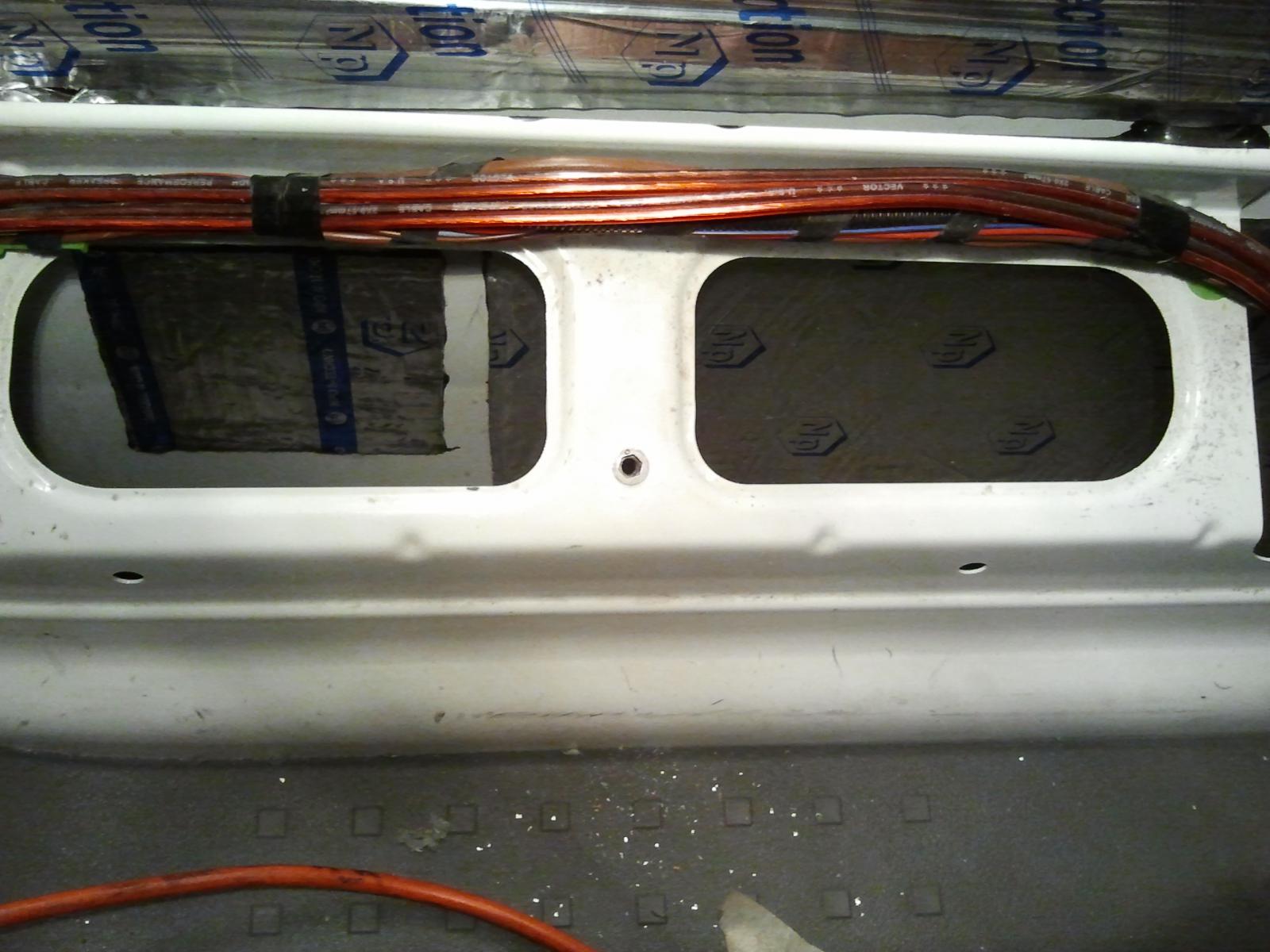

    FAQ: Установка карты на левую глухую панель-2013-03-30-17.40.38.jpg FAQ: Установка карты на левую глухую панель-2013-03-30-16.26.29.jpg FAQ: Установка карты на левую глухую панель-2013-03-30-16.20.18.jpg

    Думал будет проще, если честно, потратил день на карту - зато результатом вполне доволен.
    Последний раз редактировалось Fhloston; 17.05.2013 в 17:41.

  2. #2
    chervonec
    Участник
    Цитата Сообщение от Fhloston Посмотреть сообщение
    Мне очень помогла тема по переделке, но сейчас она в таком состоянии, что найти полезную инфу практически невозможно.

    Я не заморачивался, кувалдой по усилителю и карта поместилась без перепайки.

  3. #3
    Moriarti
    Участник
    Спасибо,что делитесь опытом- очень познавательно!

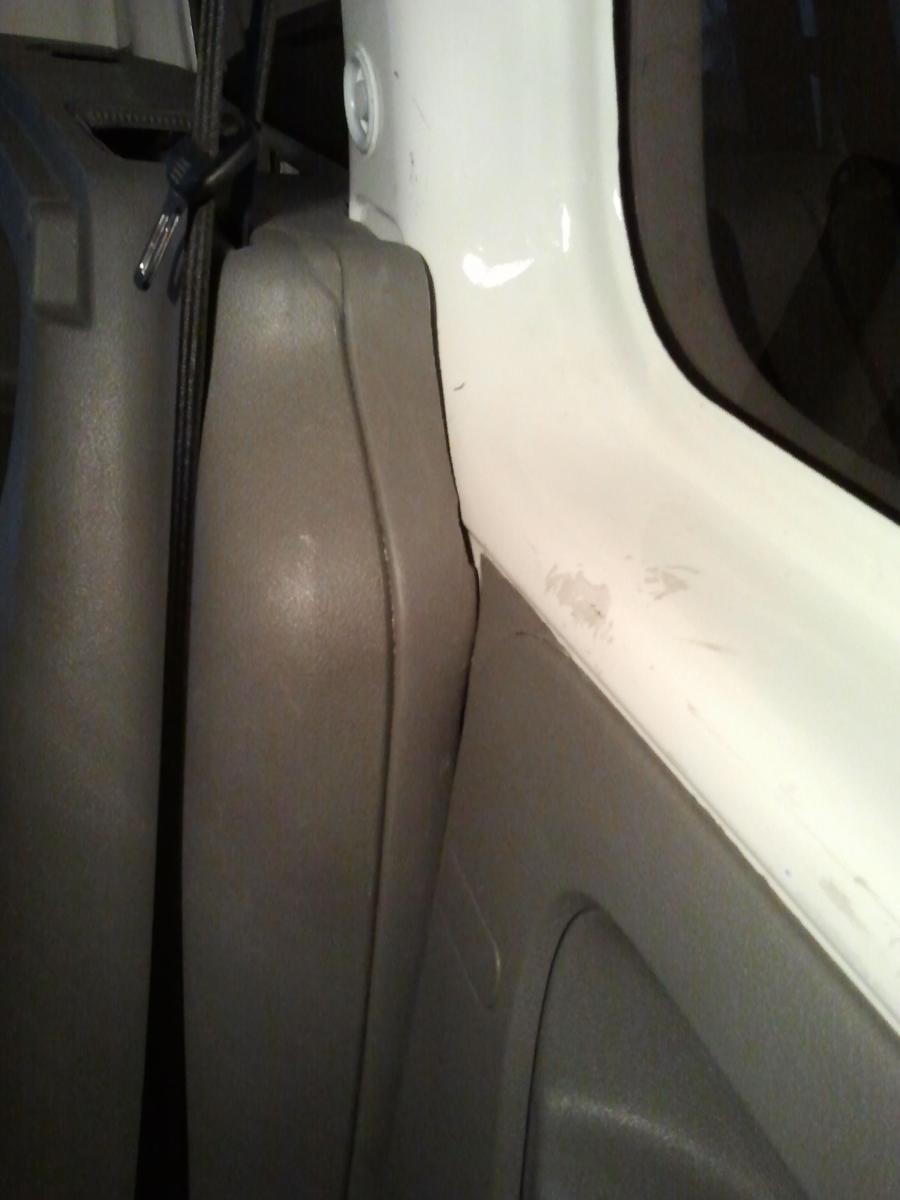

    А не было мысли сформировать "переходники" из чего-нибудь,например из плотного пенопласта, и обтянуть автовелюром?
    Мне все это только предстоит,вот и думаю - что и как. В Вашем случае автовелюра просто нет как такового. А я планирую обтягивать верхнюю часть вокруг окон, может заодно проблему с щелью решить...
    FAQ: Установка карты на левую глухую панель-.jpg

  4. #4
    Fhloston
    Автор темы
    Всегда рада помочь!
    Попробуйте свой вариант - поделитесь опытом потом. Почему бы и нет.

    P.S. Я пытался приблизиться к оригинальному лайфу насколько это было возможно.

  5. #5
    vds33
    Участник

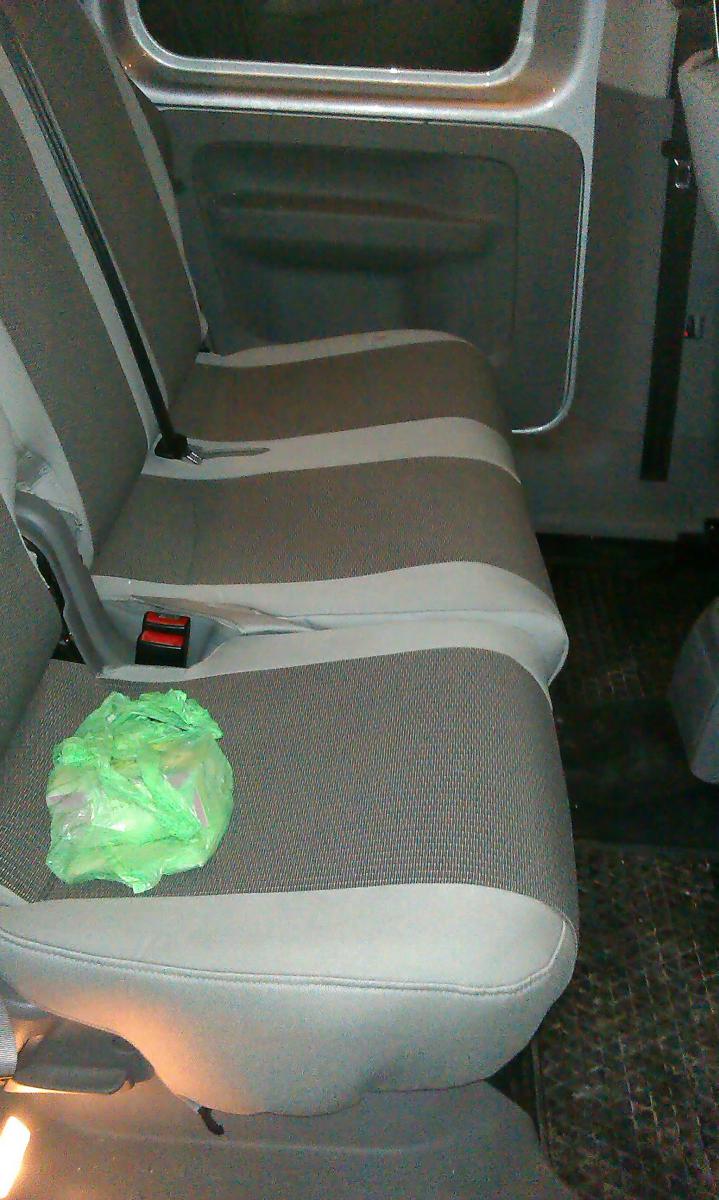

    Спасибо вам большое за опыт FAQ: Установка карты на левую глухую панель-imag0681.jpg.Я вчера тоже переделал получилось .... Если кому интересно то выложу детальные фот. Времени ушло 7 часов.

  6. #6

  7. #7
    vds33
    Участник

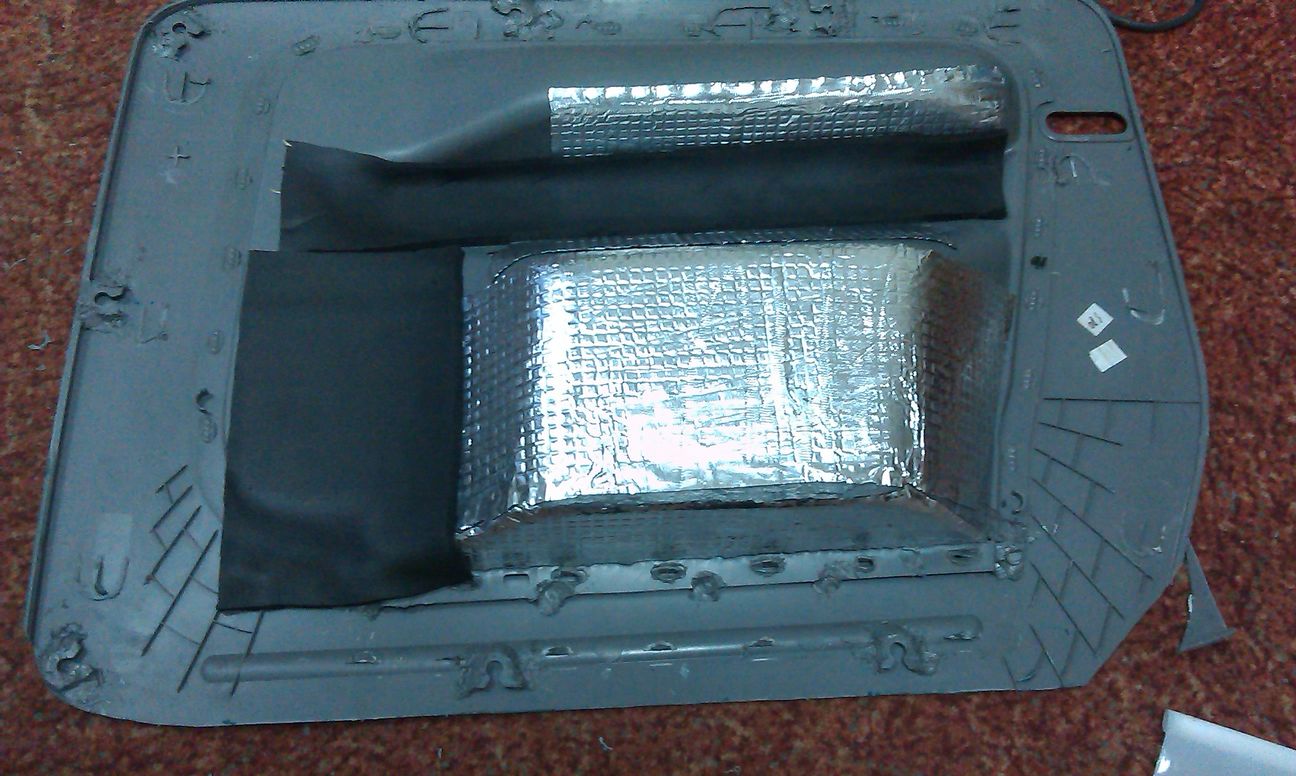

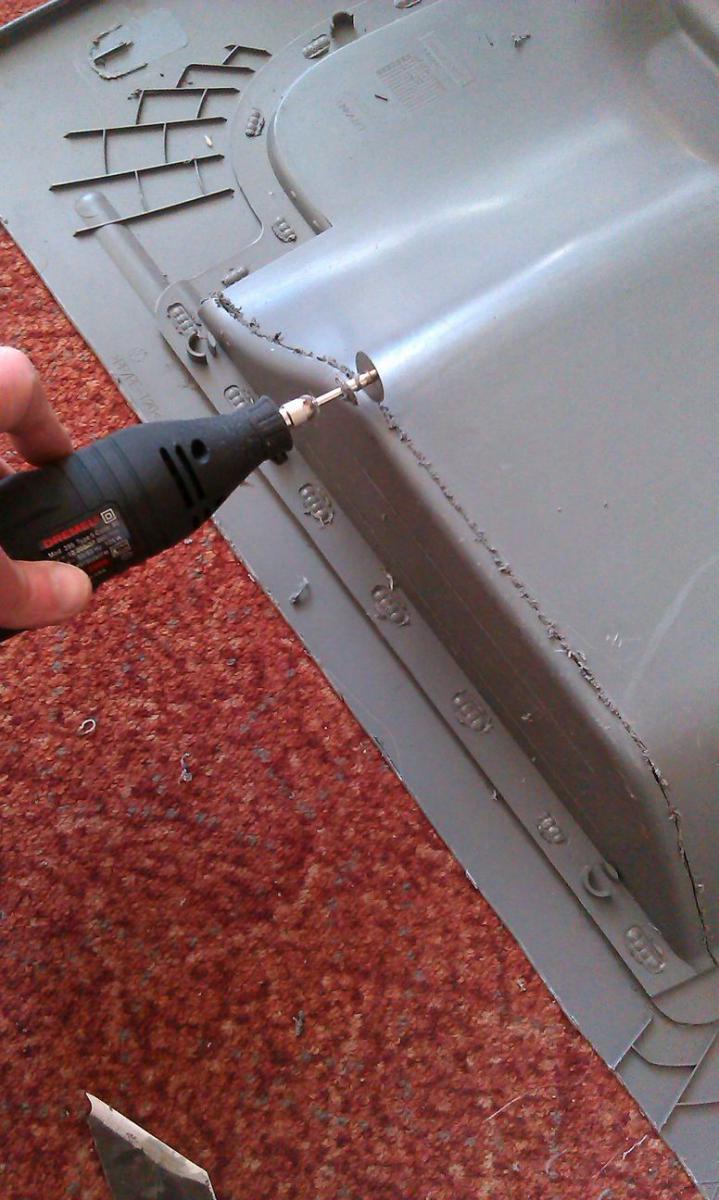

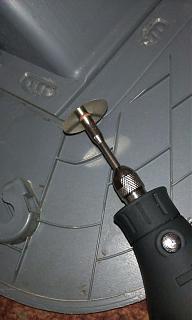

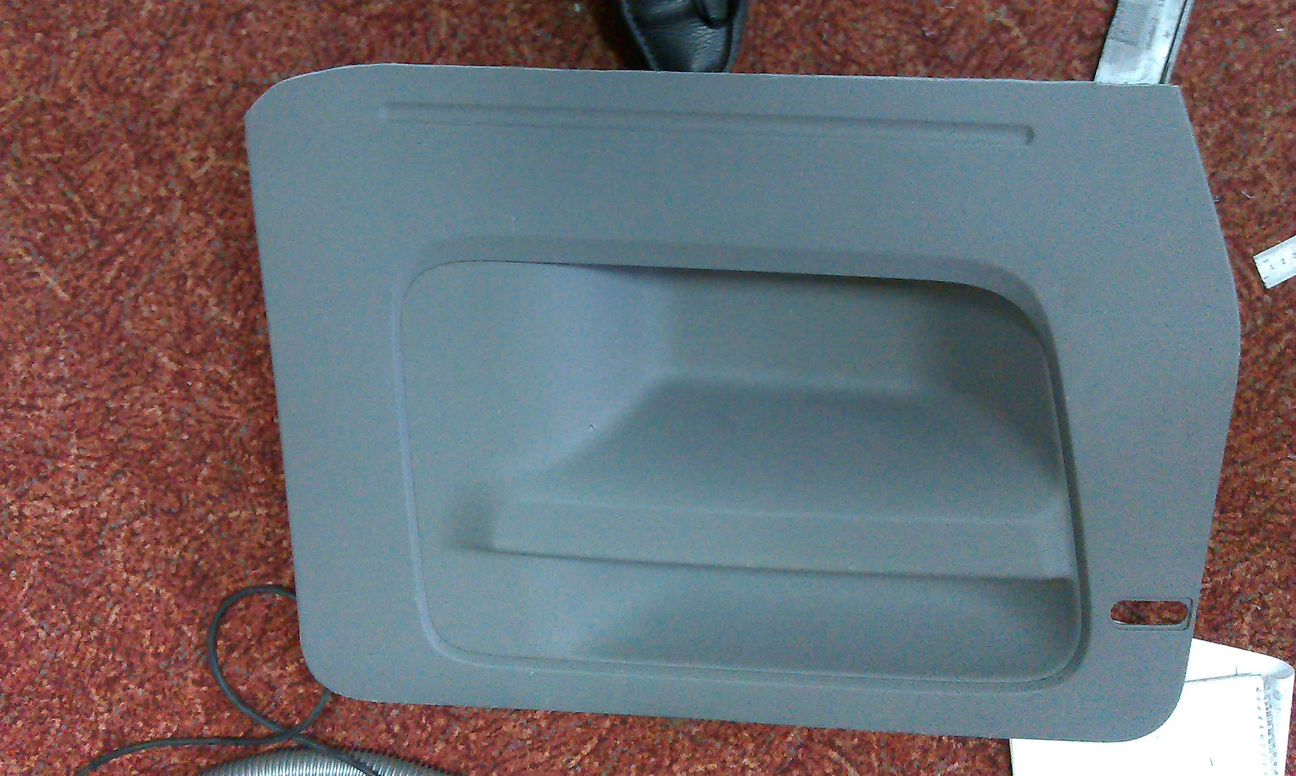

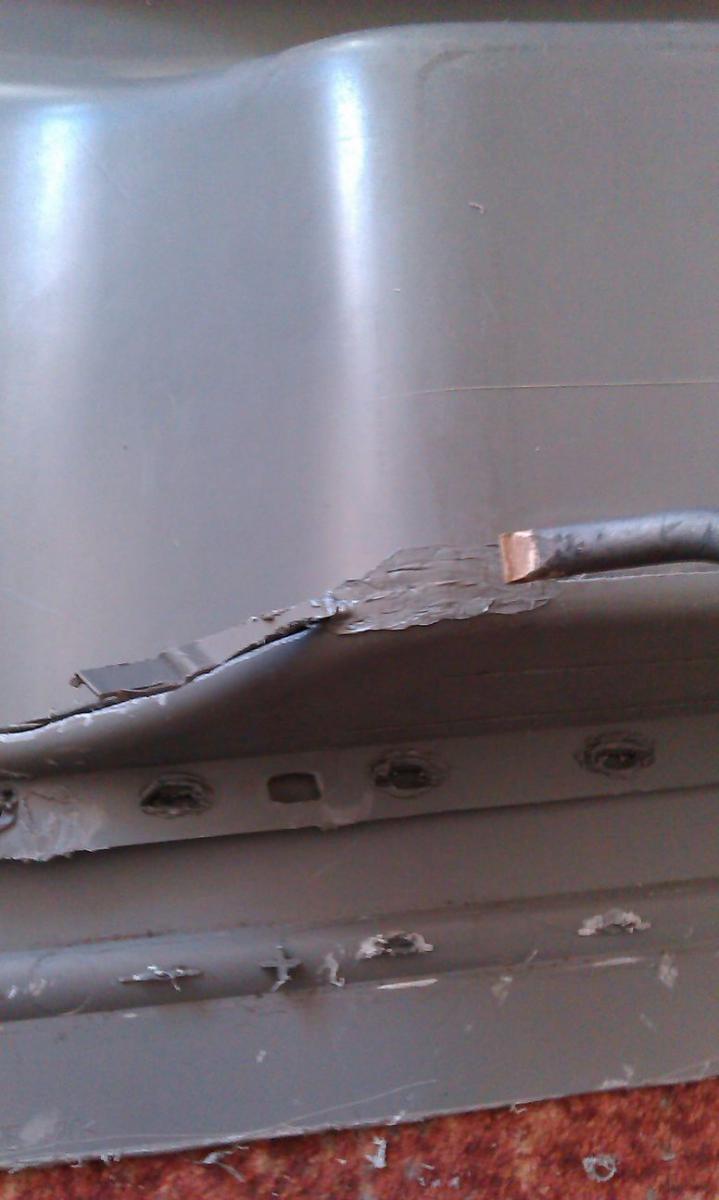

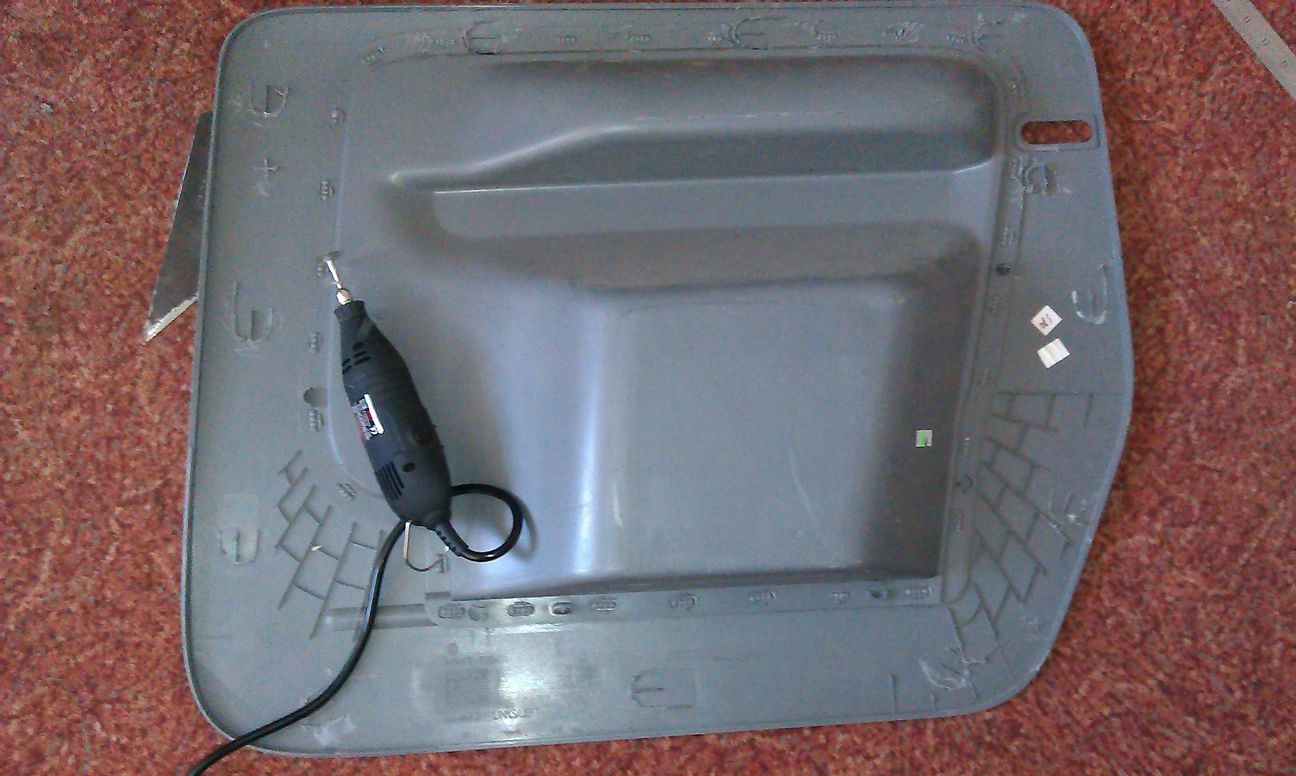

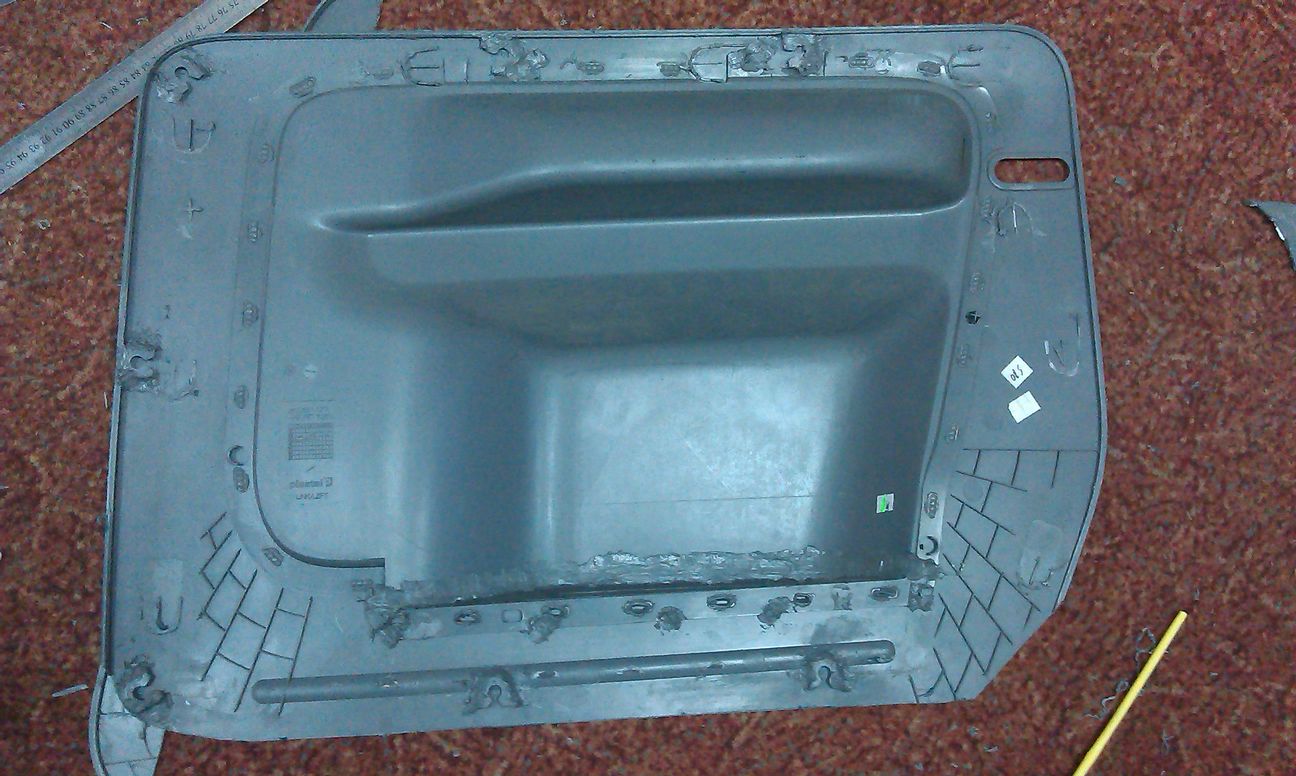

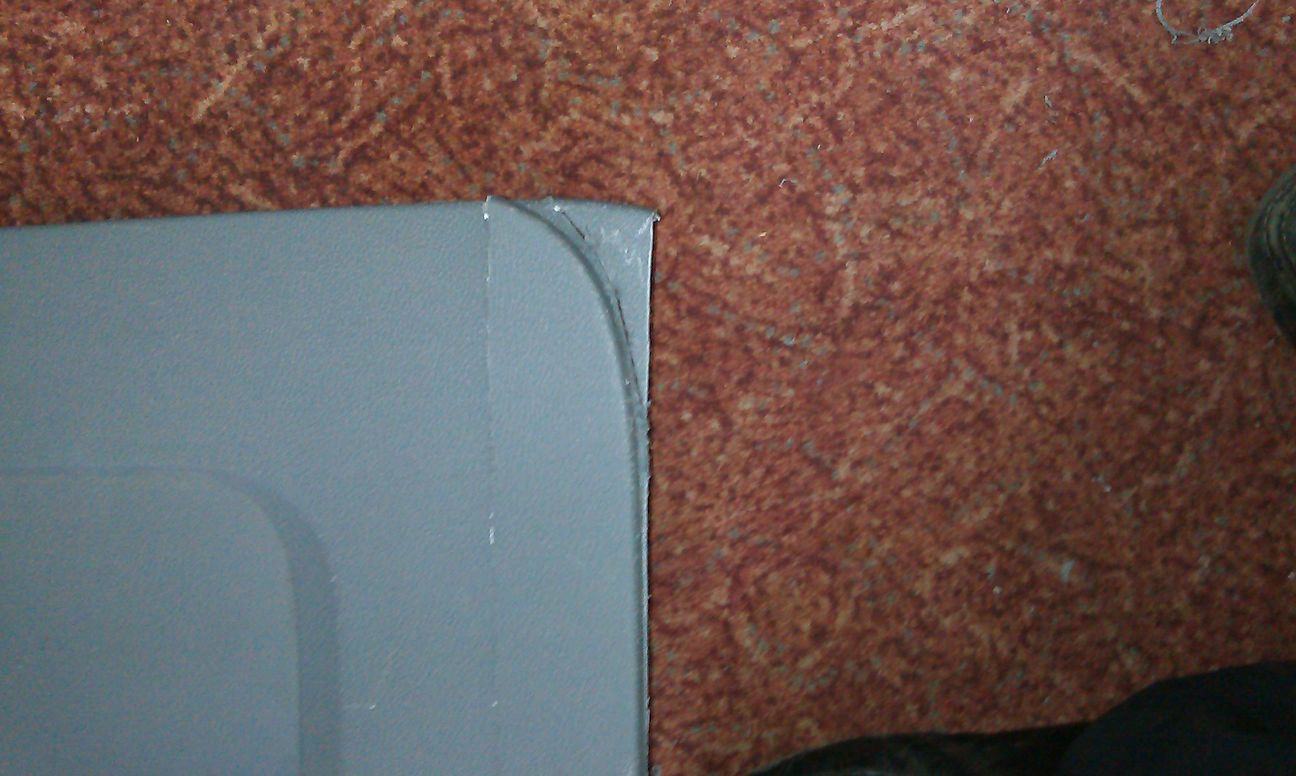

    FAQ: Установка карты на левую глухую панель-11-50-.jpgFAQ: Установка карты на левую глухую панель-12-50-.jpgFAQ: Установка карты на левую глухую панель-13-50-.jpgFAQ: Установка карты на левую глухую панель-14-50-.jpgFAQ: Установка карты на левую глухую панель-15-50-.jpgFAQ: Установка карты на левую глухую панель-16-50-.jpgFAQ: Установка карты на левую глухую панель-20-50-.jpgFAQ: Установка карты на левую глухую панель-17-50-.jpgFAQ: Установка карты на левую глухую панель-18-50-.jpgFAQ: Установка карты на левую глухую панель-21-50-.jpg

  8. #8
    vds33
    Участник
    И так добрался......
    Сразу скажу. Ребята..... глаза боятся.... руки делают.!!!!!!.
    Ну так называемая "технология" вся видна на фото..... Есть некоторые нюансы, на которых я хотел бы задержать ваше внимание.

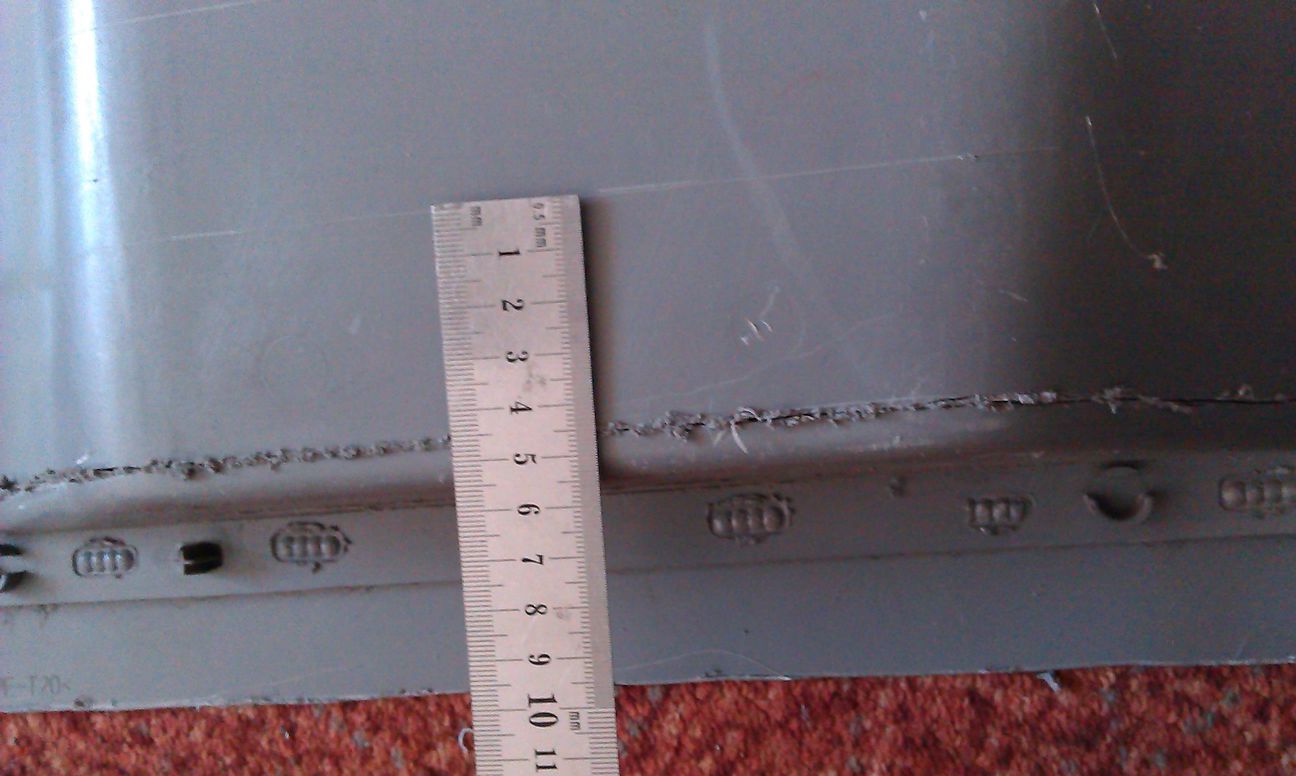

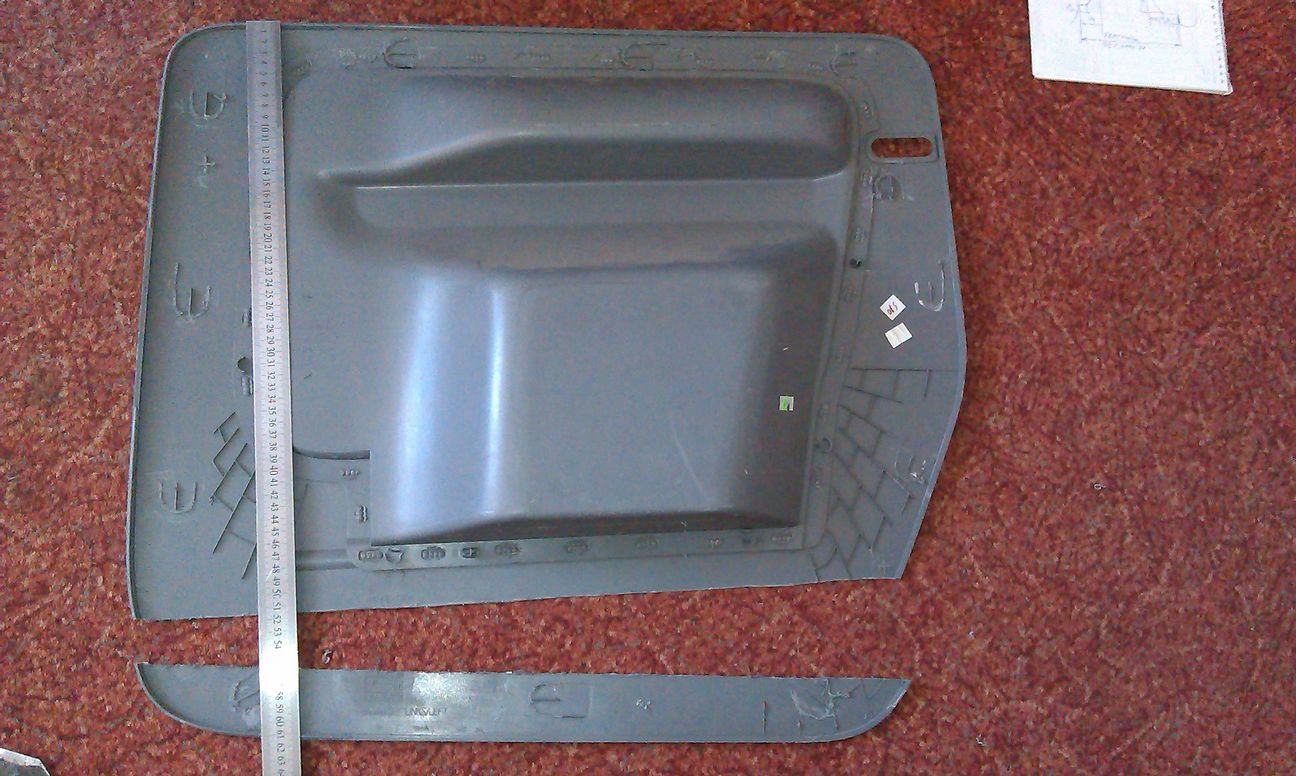

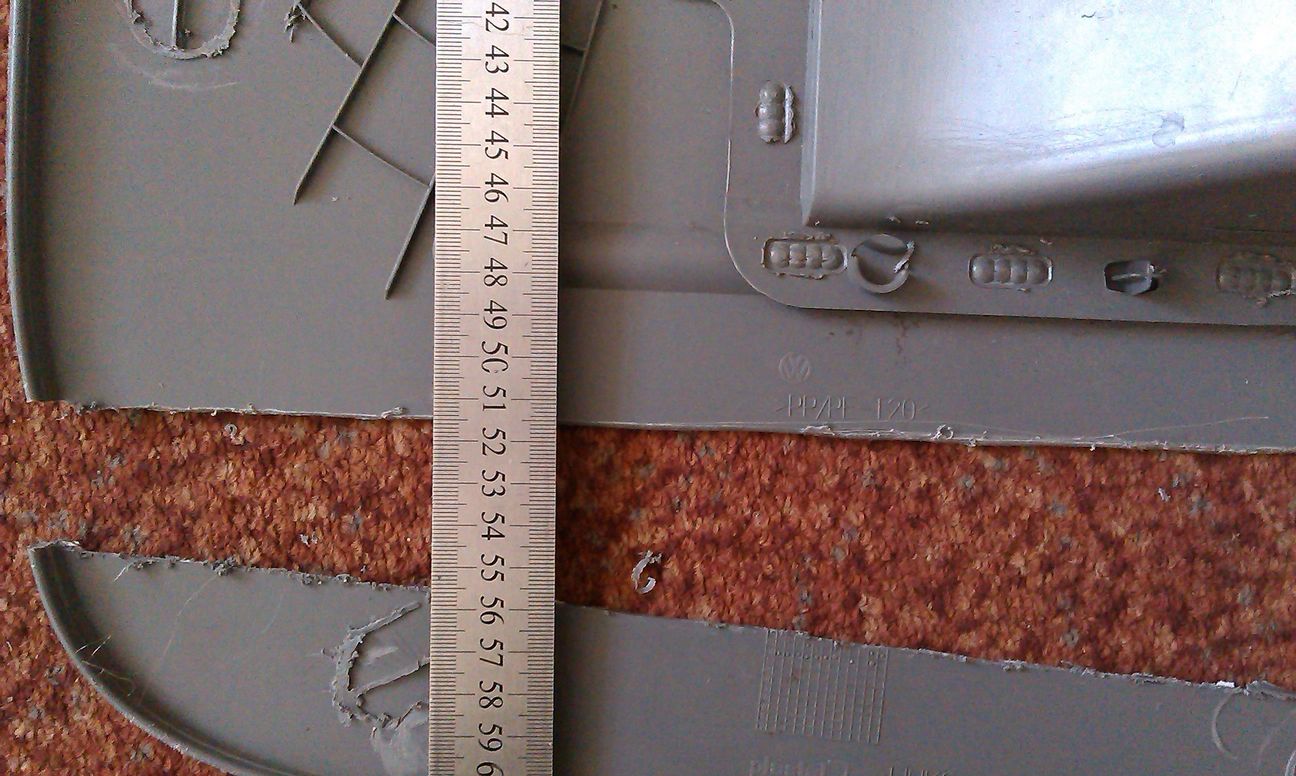

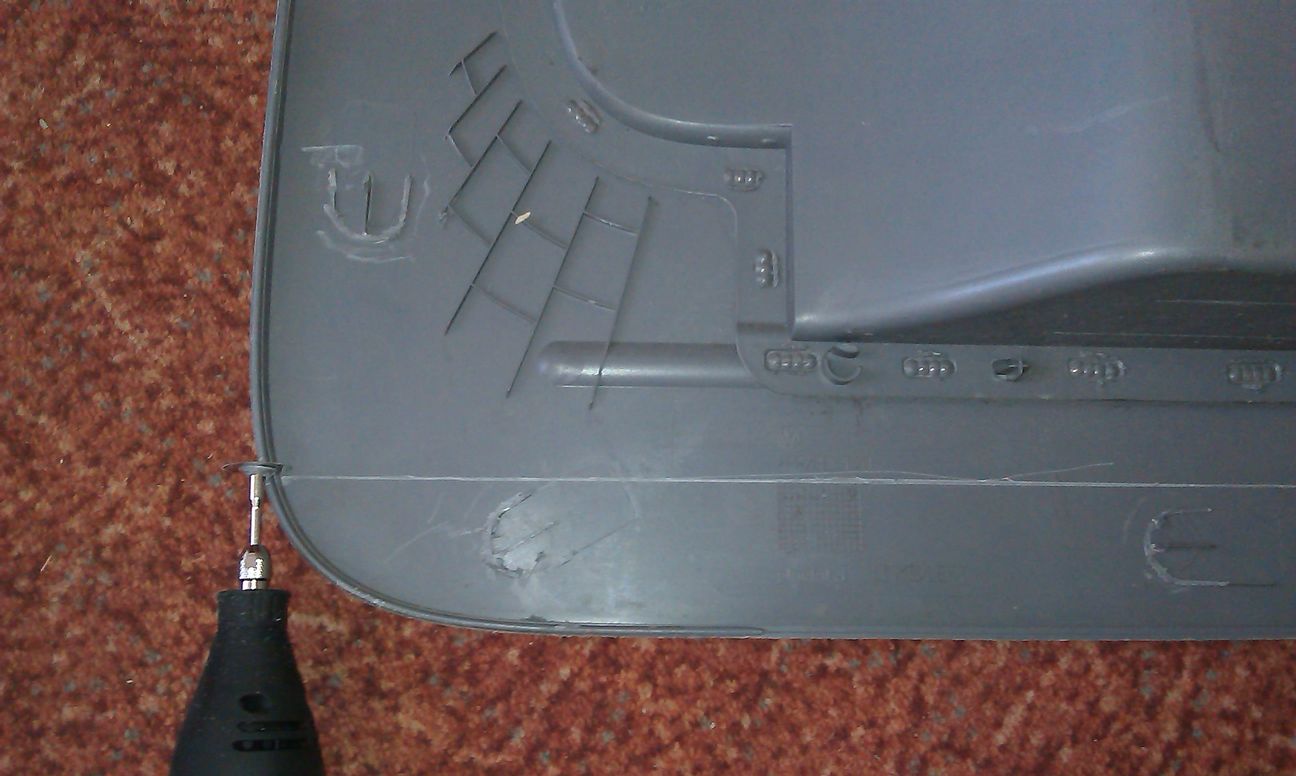

    1. При подрезки нижнего края карты не придерживайтесь моих размеров.... Как ни странно но, сегодня померили на другой машине , несовпадение размера в 7 мм.по высоте карты. Размеры с разных краев разные ,карта получается конусная!!!!
    2.Стандартная наша клипса с "парашютом" для крепежа не подойдет:
    - отверстия в каркасе машины очень близко подходят к карте.

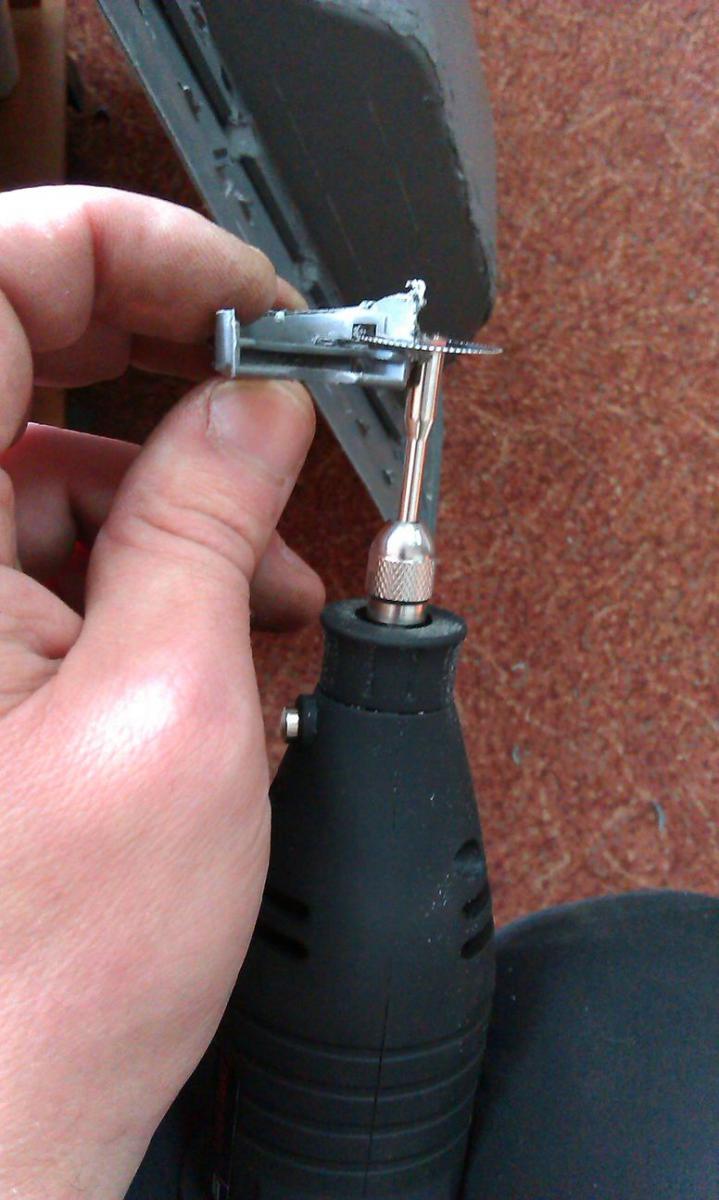

    - срезал излишек высоты на крепеже клипс (16 фото) и паял их впритык к карте.

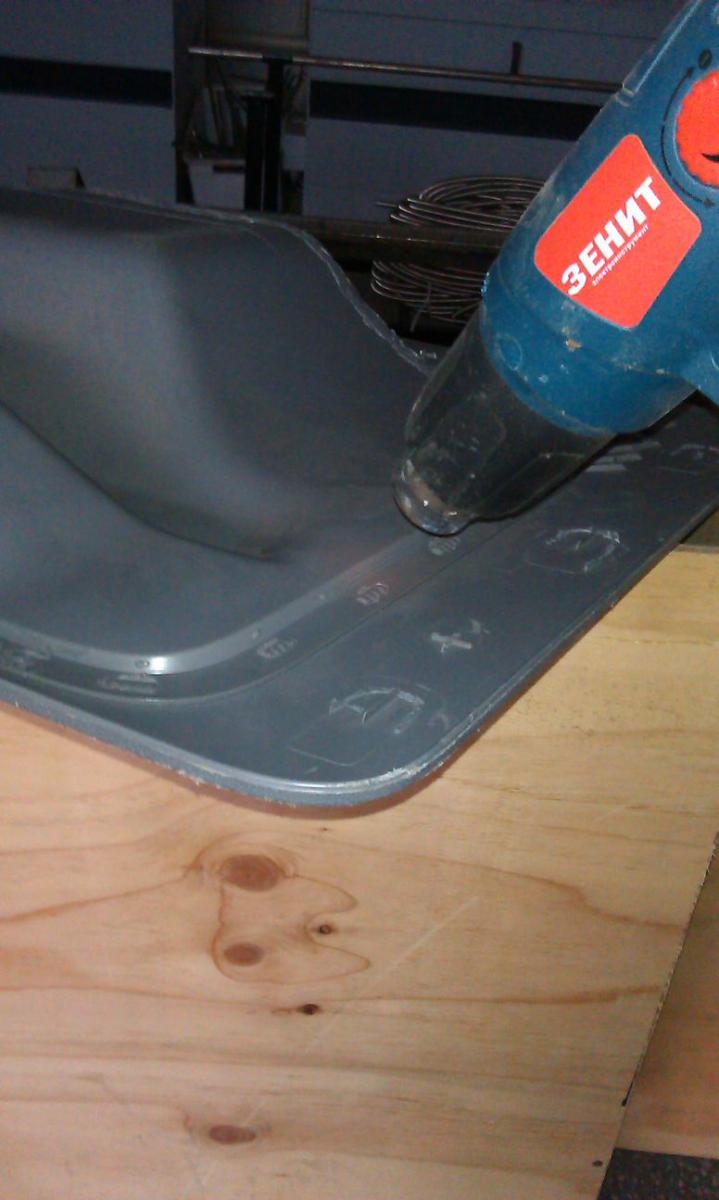

    - прогревал феном и выгибал края карты (фото 14 и 15)что-бы увеличить расстояние для прижатия карты клипсой к каркасу.

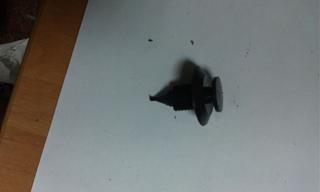

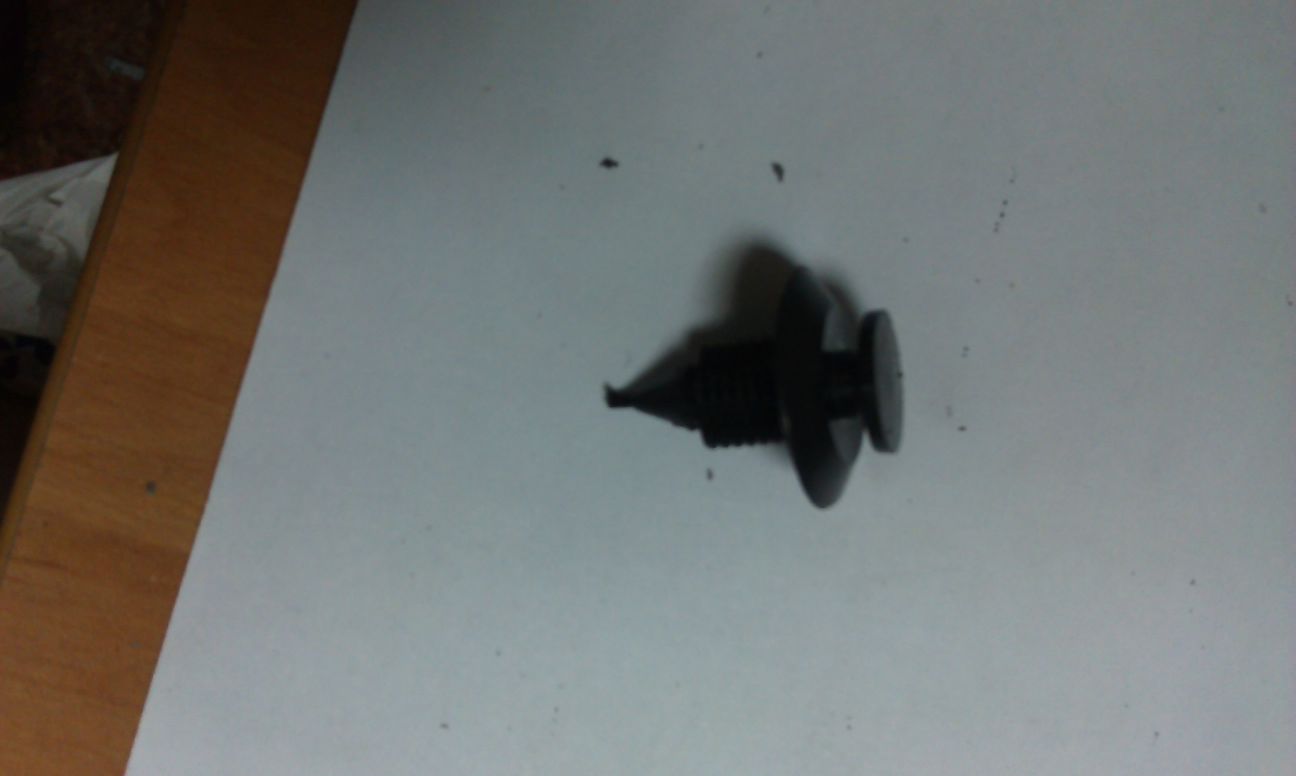

    - Клипсу использовал от ВАЗ 2108 (фото17). (Весь Бердичев на нее вешает свой ДВП)
    3. Очень хорошая идея разметки карты под пайку крепежа пластилином. Фоток нет потому что я не много с этим делом п.....ся.
    - хорошо обезжиривайте карту,чтобы пластилин к ней прилипал.
    - смазать маслом около отверстий на каркасе , чтобы пластилин к ней не прилипал
    -после того как я снял разметку пластилином я аккуратно наметил центра крепежа сверлом (только коснулся) , а потом снял пластилин
    Всем удачи
