Центральный плафон освещения с подсветкой кнопок и зоны КПП

Предистория такова...пытаюсь улучшить атмосферу в авто усовершенствованием освещения в салоне, ибо привык к нормальному освещению в Ауди

Подсмотрел в инете, что есть плафон от старого Пассата и он подходит внешне и по размерам...это и подстегнуло к действию

Сразу оговорюсь, придётся немного помучатся и дорабатывать место установки плафона и сам плафон

нам понадобятся:

1. оригинальные зап.части:

   • плафон освещения (серый цвет) - 3B7 947 105 F2EN - 1 шт
   • разъём - 3B0 972 706 - 1 шт
   • ремонтный провод с разъёмом - 000 979 131 - 2 шт
   • провод для удлинения - 000 979 981 A
   • волосатая изолента - 000 979 950
2. несколько саморезов
3. инструмент (кусачки, отвёртка, нож, отвёртка с торакс головкой, сверло)
4. термоусадка с зажигалкой, обычная изолента

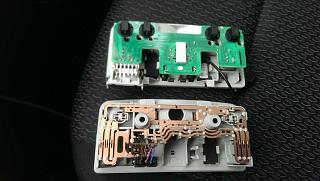

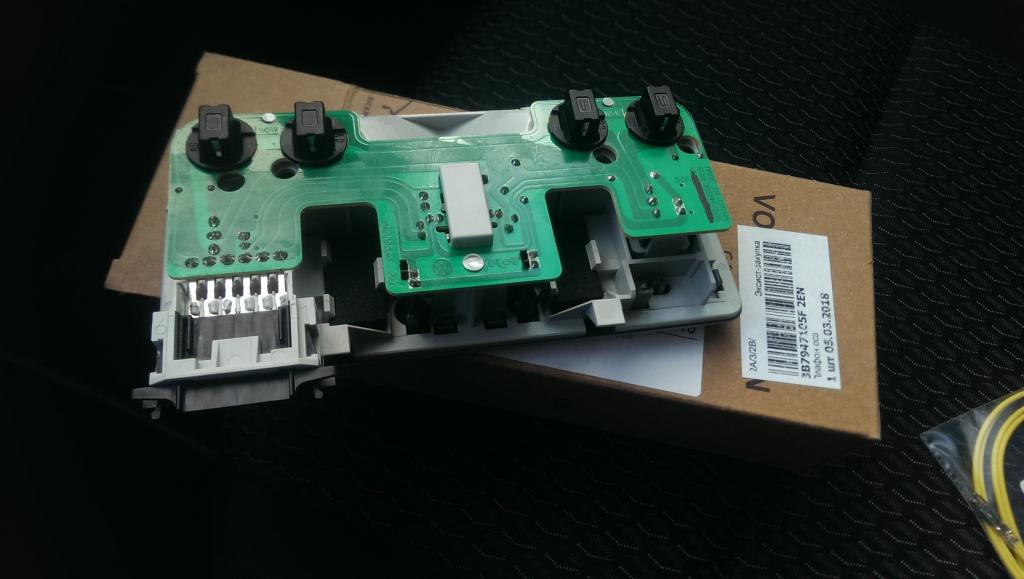

пришедший плафон с разъёмом имеет электроплату

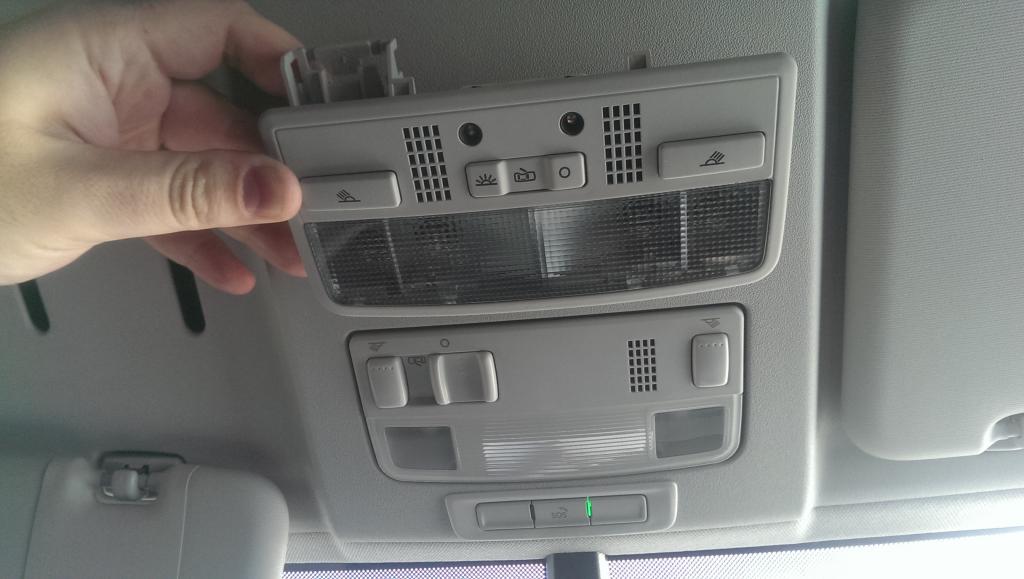

примерил

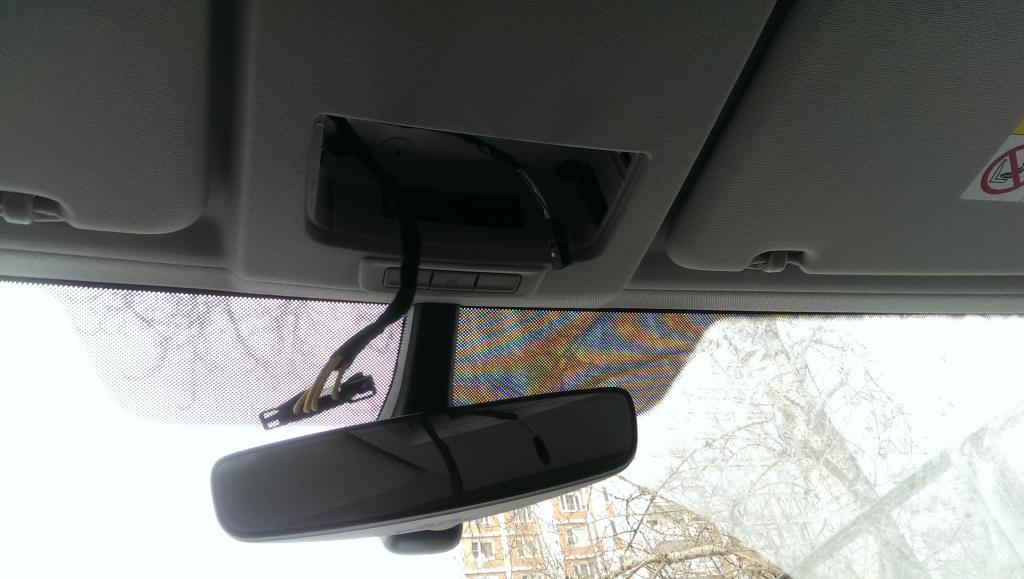

Старый плафон держится на 2 саморезах под светорассеивателем света...поэтому аккуратно подцепляем рассеиватель, снимаем его и откручиваем плафон.

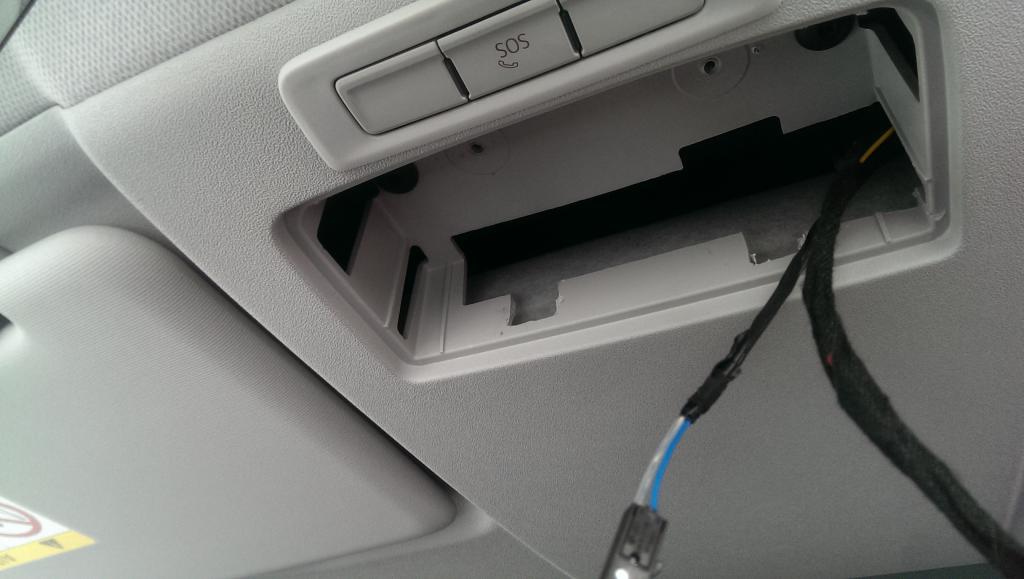

Новый плафон устанавливается на зажимах, что в нашем случае это не подходит, т.к. в потолочной полке нет места под эти зажимы и плафон держится на саморезах...поэтому пришлось подрезать немного пластик в полке


так же в новом плафоне пришлось просверлить отверстия под крепёжные винты...места определяем по старому плафону и ответным отверстиям в потолке...нужно быть аккуратным в подборе диаметра сверла и расположение отверстие, что бы не перерезать токовые дорожки на плате плафона...на фото примерно видны места отверстий


далее монтируем электросхему по таблице:

Старый разъём	Новый разъём	Цвет проводов
1	3	сине серый (штатный)
2	5	красно лиловый (штатный)
3	4	коричневый (штатный)
от подсветки кнопок	1	жёлтый (ремонтный)

для подсветки кнопок в плафоне, нужно протянуть провод от подсветки кнопок авто...у меня была надежда, что в блок кнопок от Глонасс можно взять необходимый сигнал, но я потерпел неудачу...пришлось тянуть провод до переключателя освещения и врезаться там в провод подсветки (по схеме, это серый провод с синей полосой)

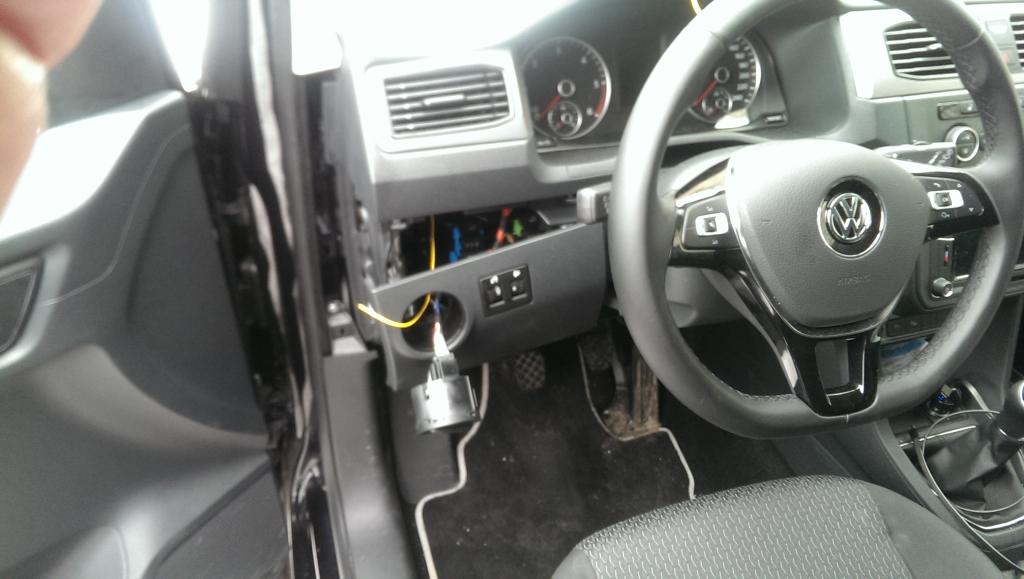

для прокладки провода, потребуется отстегнуть облицовку стойки и снизу пластик вокруг блоков с реле и предохранителей

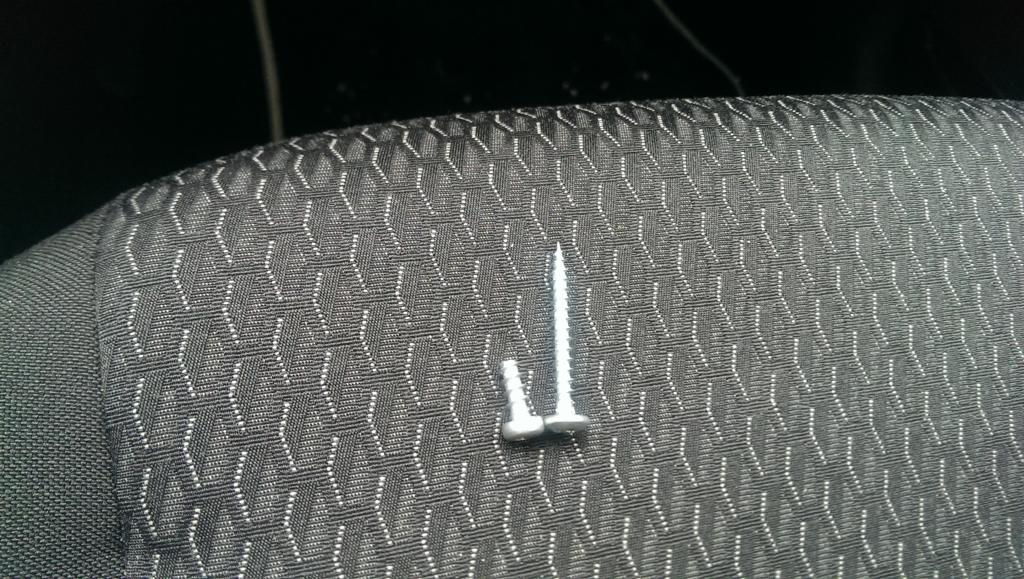

подбираем саморез необходимой длины...слева штатный от старого плафона, справа новый, исходя из того пространства, через которое проходит саморез в новом плафоне

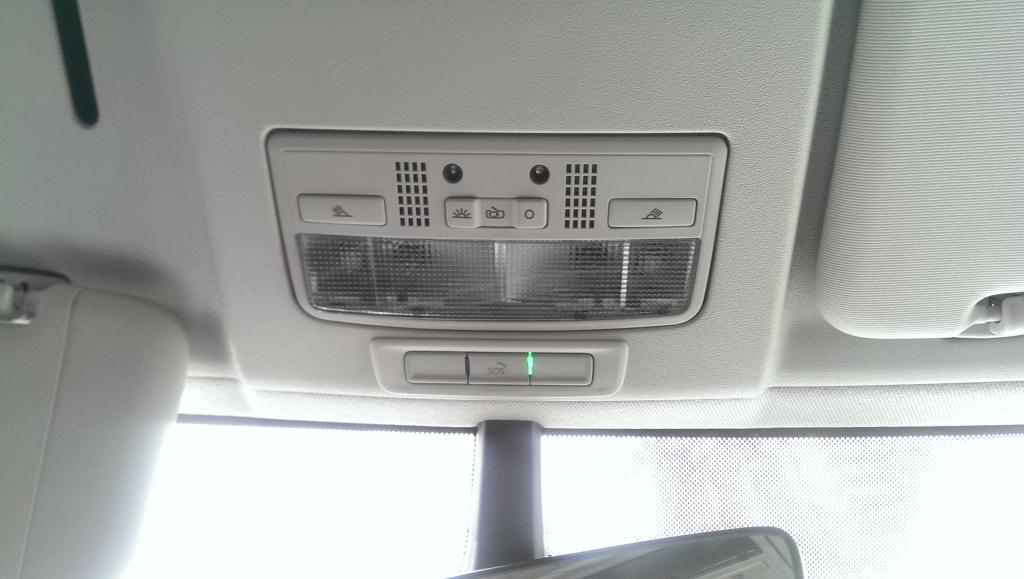

переставляем микрофон от громкой связи (у кого присутствует) и устанавливаем плафон на место



есть ещё один нюанс...у нового плафона разъём смотрит как бы в бок, а у старого вверх...в результате чего, он немного упирается в обшивку потолка....я немного подогрел пластик и подогнул его вверх...так он менее упирается в обшивку
этого можно и не делать, т.к. обшивка податливая и легко проминается...а внутри полки её совсем не видно

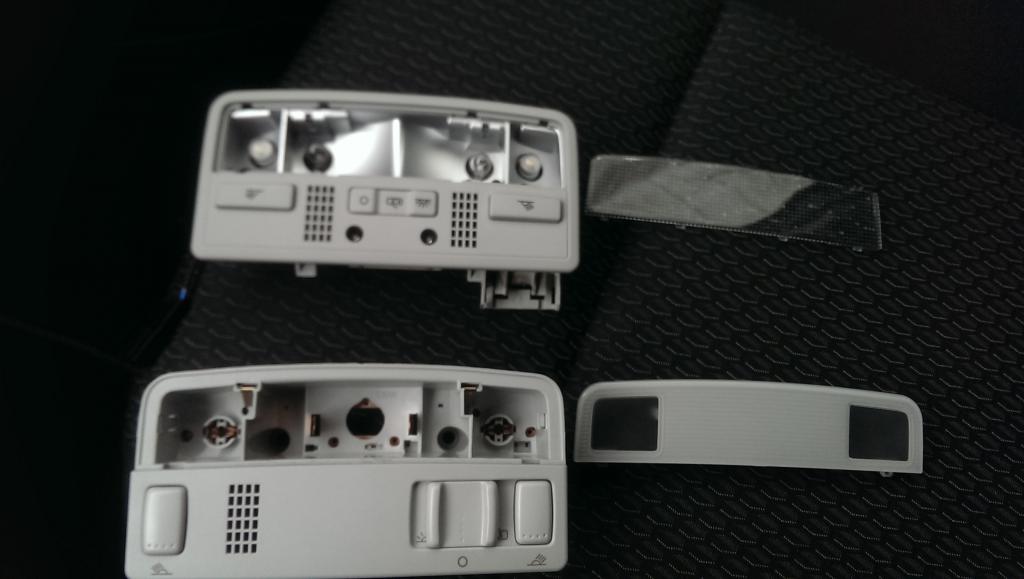

для сравнения, старый и новый плафон


у меня с завода шло LED освещение...поэтому 2 лампочки я переставил, а 2 докупить надо...их номер - WHT 007 835.....а вообще, это LED лампа от OSRAM


больше не надо искать в темноте кнопку включения света на плафоне...она теперь подсвечивается....ну и место около КПП тож немного подсвечено

вчера была первая поездка в ночное время....подсветка показала себя только с положительной стороны.

всё пространство залито приятным лёгким красным оттенком света....когда в зоне освещения появляется более светлый предмет (рука к примеру), то её видно и можно найти предметы

в общем...мне нравится


п.с. непонятно, с чего тема переехала из отчётов в обычный раздел...наверное что бы затерялась побыстрее

Slava P, могли бы вы расписать подключение проводов чуть по другому, у меня нет оригинального штекера, спаял провода-переходники. Методом тыка выходит дороже: спалил дорожку и один пред. Я дилетант, но на пошаговую инструкцию меня хватит!

vilen, завтра постараюсь написать

Сообщение от vilen

Slava P, могли бы вы расписать подключение проводов чуть по другому, у меня нет оригинального штекера,

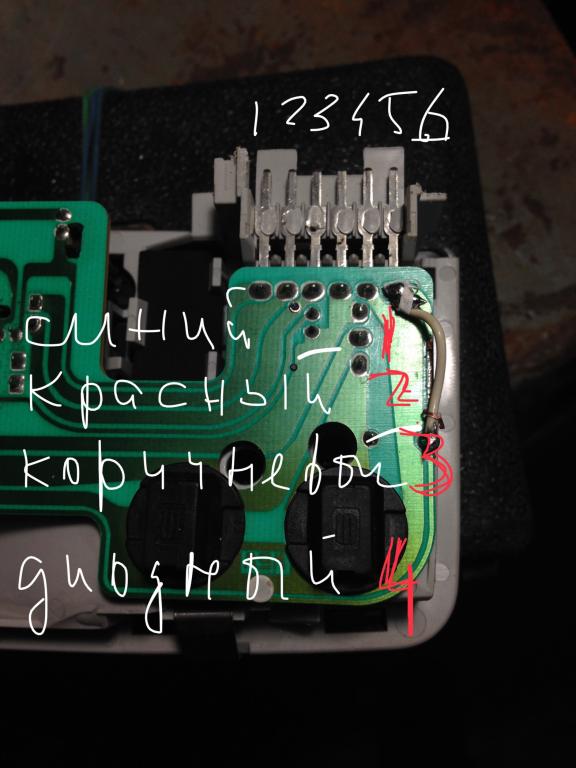

добавил в таблицу цвета по пинам...и так получаем
1 - подсветка кнопок (диодный у Вас)
3 - появляется + при открытии двери (синий)
4 - общий - (коричневый)
5 - общий + (красный)

Slava P, благодарочка, пособие помогло на все 100%!
Снял полку, 16 саморезов, в двух местах сделал пропилы, установил плафон. По левой стойке протянул провод, подключил к переключателю света, серый провод с синей полоской. Так как отсутствовал оригинальный штекер то спаял провода-переходники, подключил согласно вашей распиновки. Всё работает, вечером посмотрю на результат.

Сообщение от vilen

Slava P, благодарочка, пособие помогло на все 100%!

да не за что

Сообщение от vilen

Снял полку,

я не снимал...всё по месту подрезал...а кабель просунул протяжкой до стойки...ну а далее по стойке

Сообщение от vilen

вечером посмотрю на результат.

если получится фотки сделать, было бы супер

Сообщение от Slava P

если получится фотки сделать, было бы супер

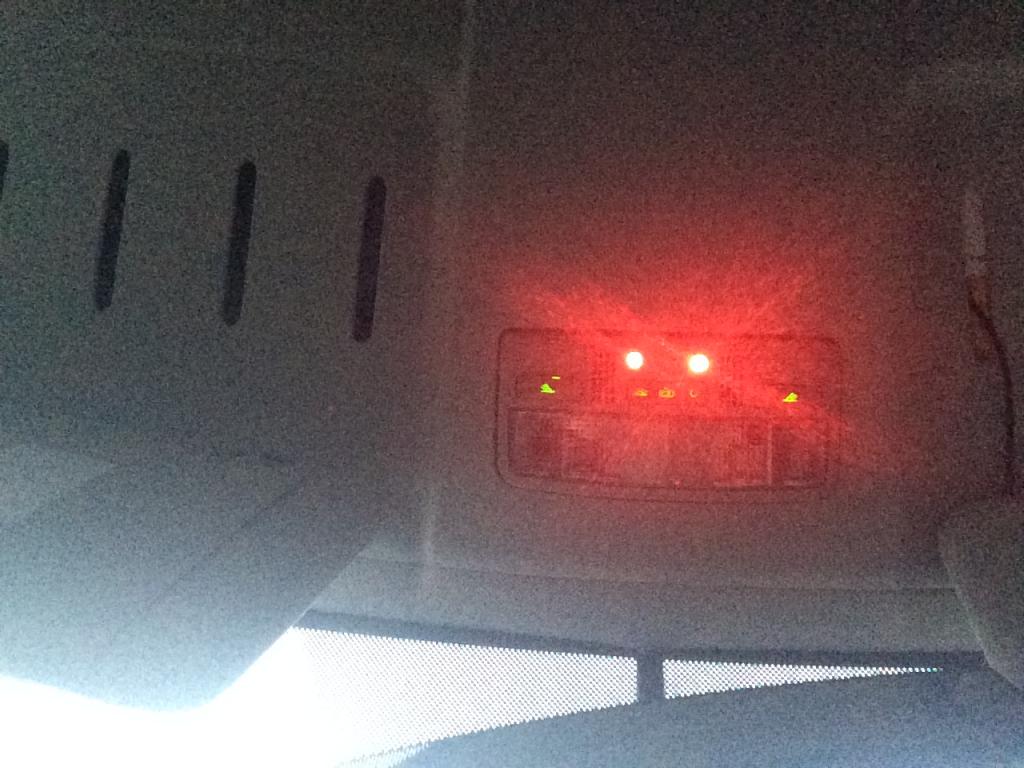

Вечернее фото.
пы.сы. Мне тут сообщили, что у особо модных диодная красная подсветка расположена в зеркале!

Сообщение от vilen

пы.сы. Мне тут сообщили, что у особо модных диодная красная подсветка расположена в зеркале!

ни разу не видел это...на зеркале обычно кнопка вкл/выкл автозатемнения и компас...больше у VAG не встречал "модных" зеркал

Сообщение от vilen

Всё работает, вечером посмотрю на результат.

Стесняюсь сказать, но разницы не увидел! Может у меня гранаты не той системы? Одна прелесть, более яркий фонарь и подсветка кнопок, а яркости на КПП не добавило.
