Вопрос к понимающим в электрике людям

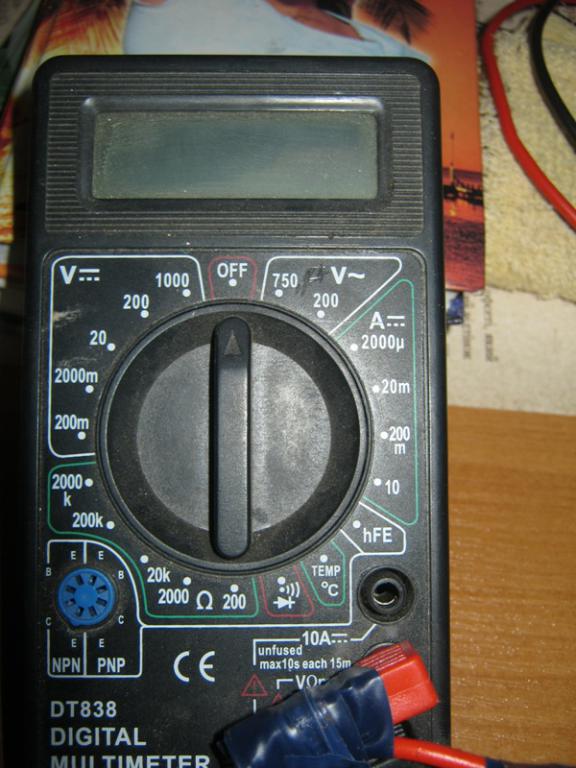

Вопрос к понимающим в электрике людям, имеется самый обычный тестер (фото прилагается) но на нем до...на всяких надписей, проясните пожалуйста куда именно ставить стрелочку переключателя чтоб замерять сопротивления (свечей накала к примеру), напряжение на аккумуляторе, напряжение в розетке и как проверить рабочий ли диод в зарядном устройстве.
Спасибо.

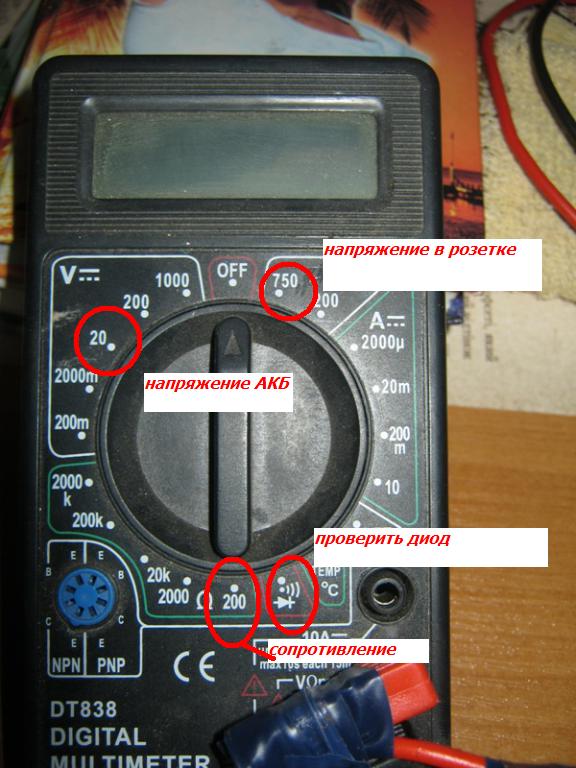

как-то так

Серёга,а где коробка от тестера? Там ведь всё написано...Сейчас свою отсканирую и скину.

Сообщение от Маклай

Серёга,а где коробка от тестера? Там ведь всё написано...Сейчас свою отсканирую и скину.

Коробки нету, отсканируйте пожалуйста буду благодарен.

Сообщение от yseroga

проясните пожалуйста куда именно ставить стрелочку переключателя

http://trigada.ucoz.com/publ/rabotae...trom/1-1-0-183

Для начала выкинуть имеющиеся щупы и заменить их целыми.

Сопротивление свечей меряется на 200 Ом (переключатель на 6 часов).
Напряжение на аккумуляторе в режиме V- 20
В розетке Vтильда 750

saxon,
Ну спасибо, но вот там к примеру где измерения сопротивления зачем так много значений и на какое именно ставить?

Сообщение от Ghost

Для начала выкинуть имеющиеся щупы и заменить их целыми.

Сопротивление свечей меряется на 200 Ом (переключатель на 6 часов).
Напряжение на аккумуляторе в режиме V- 20
В розетке Vтильда 750

Вот ето понятно, спасибо.

Сообщение от yseroga

saxon,
Ну спасибо, но вот там к примеру где измерения сопротивления зачем так много значений и на какое именно ставить?

Не стоит тут заниматься изучением электротехники,нас будут ругать...Ставьте на среднее значение,при замыкании щупов на табло должна гореть "1" (применяется в основном при прозванивании эл.цепей,нитей ламп и т.д.)

Сообщение от Маклай

Сейчас свою отсканирую и скину.

Спасибо инструкцию получил.
