Полка в багажник - второй этаж для вещей.

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 16
  1. #1
    Alex518
    Участник

    Полка в багажник - второй этаж для вещей.

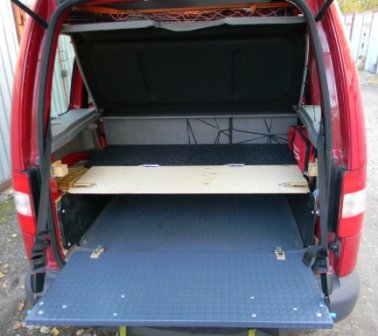

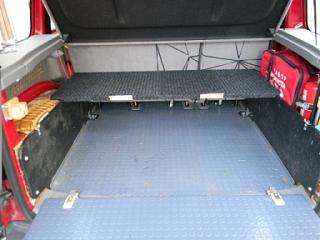

    Соорудил мощную полку, разделяющую багажник на два "этажа".
    Полка по высоте совпадает со сложенной спинкой заднего сиденья, получается большая ровная поверхность.

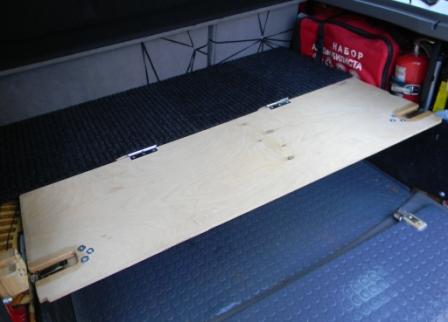

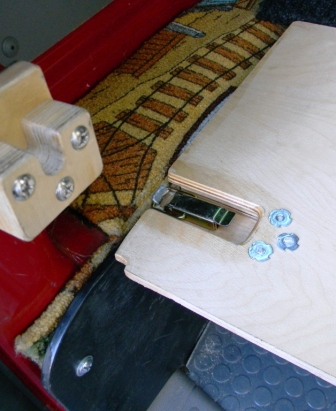

    Задняя часть полки, (та, что пока без отделки), фиксируется защёлками и откидывается на петлях. Её можно откинуть вперёд, положив на переднюю часть, или полностью снять с петель, сдвинув влево.
    Передняя часть полки не откидывается, но также съёмная. Она крепится на двух продольных петлях к боковинам. Для снятия её надо сдвинуть назад. Все крепления сделаны с небольшим натягом, чтобы ничего не дребезжало.

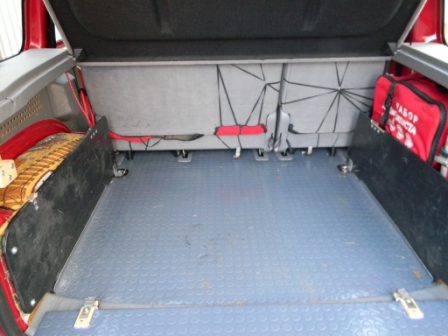

    Боковины несъёмные, (вернее съёмные, но с помощью инструментов), установлены вплотную к аркам задних крыльев, и практически не уменьшают объём багажника. Если нужен багажник целиком, части полки вкладываются одна в другую, и компактным пакетом ставятся за спинку заднего сиденья.

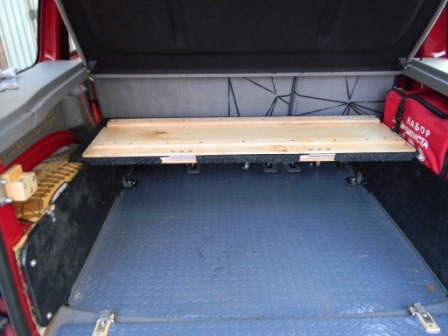

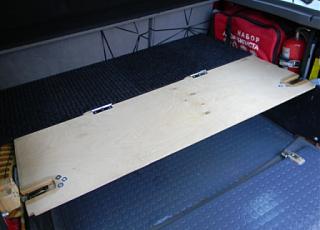

    Миниатюры Миниатюры Полка в багажник - второй этаж для вещей.-polka_0001compr.jpg   Полка в багажник - второй этаж для вещей.-polka_0002compr.jpg   Полка в багажник - второй этаж для вещей.-polka_0004compr.jpg   Полка в багажник - второй этаж для вещей.-polka_0007compr.jpg   Полка в багажник - второй этаж для вещей.-polka_0008compr.jpg

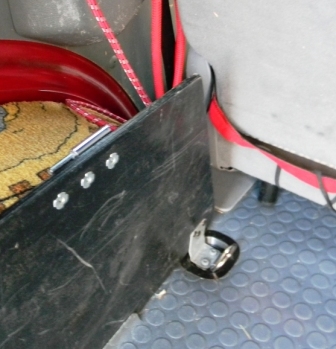

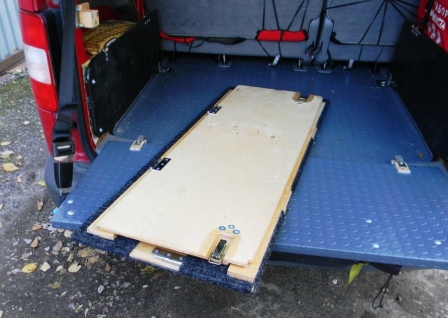

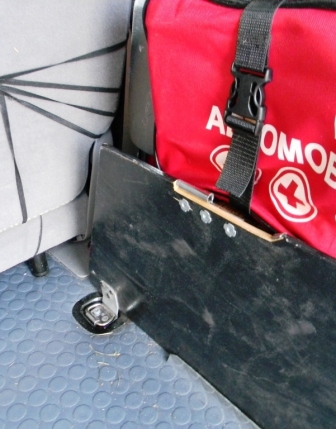

    Полка в багажник - второй этаж для вещей.-polka_0009compr.jpg   Полка в багажник - второй этаж для вещей.-polka_0010compr.jpg   Полка в багажник - второй этаж для вещей.-polka_0011compr.jpg   Полка в багажник - второй этаж для вещей.-polka_0012compr.jpg   Полка в багажник - второй этаж для вещей.-polka_0013compr.jpg


  2. #2
    Alex518
    Автор темы

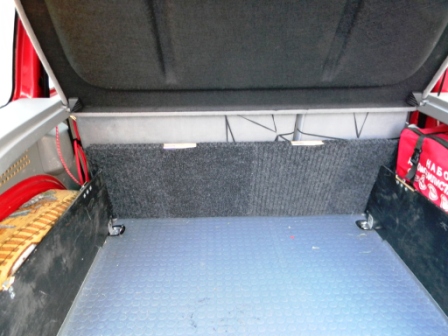

    Полка убрана за сиденье
    Миниатюры Миниатюры Полка в багажник - второй этаж для вещей.-polka_0015compr.jpg

  3. #3
    руся33
    Старожил
    Alex518,симпатично сделано.Но фотки маленькие.Можно побольше.Может какое-то ваше конструкторское решение придется позаимствовать.Если конечно автор даст согласие.

  4. #4
    Alex518
    Автор темы
    Был бы против - не хвастался бы. А большие фотки не лезут в одно сообщение. Если есть вопросы, могу дать увеличенные фрагменты с пояснениями.

  5. #5
    Lex60
    Участник
    Alex518, А зачем сделаны две проушины на верху с обеих сторон из фанеры?

  6. #6
    Alex518
    Автор темы

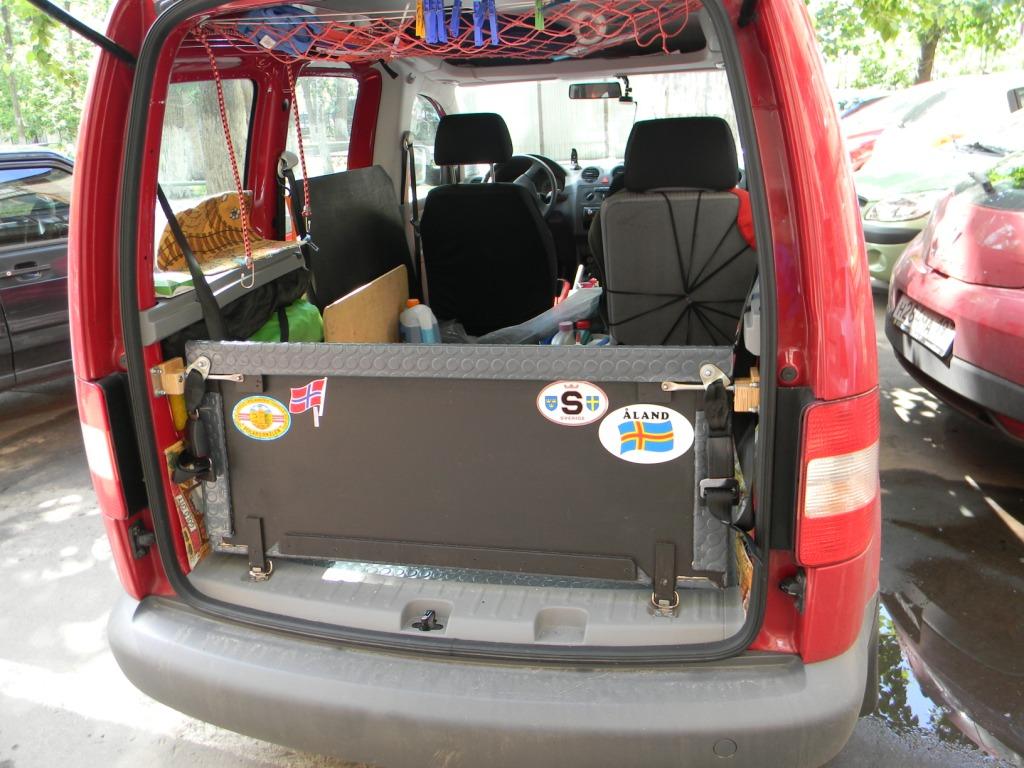

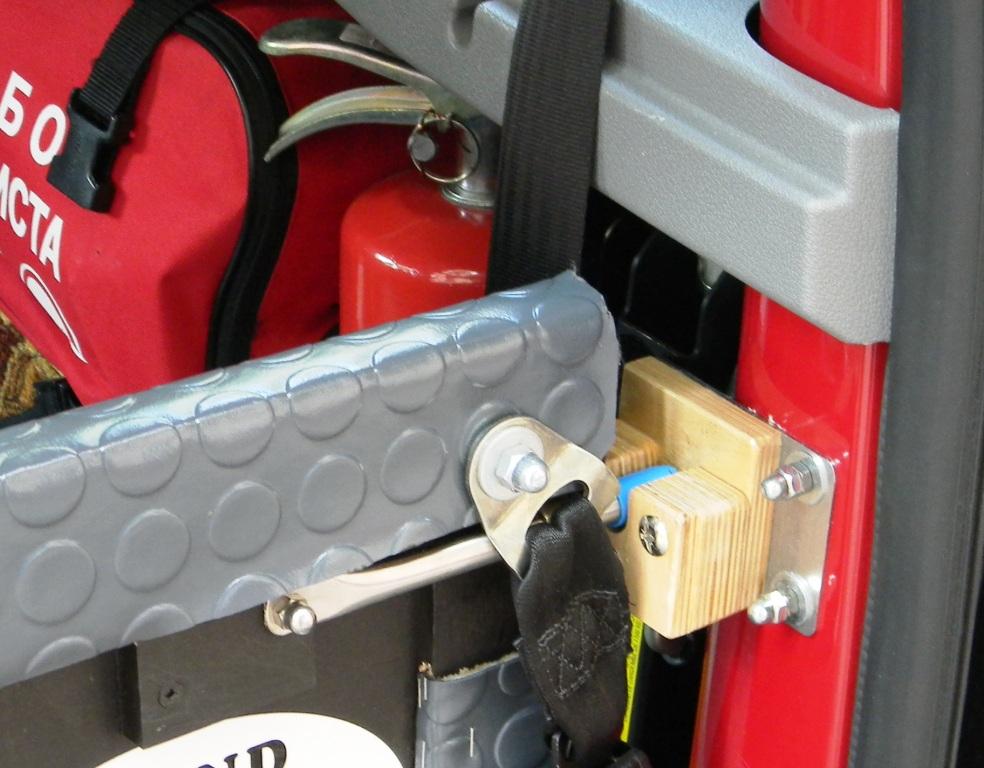

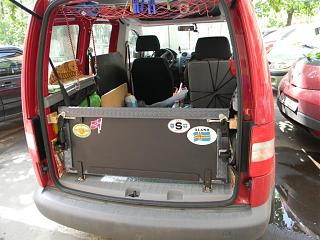

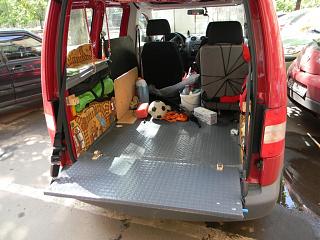

    В проушинах из фанеры держится откидной задний борт
    Миниатюры Миниатюры Полка в багажник - второй этаж для вещей.-bort_003-compr.jpg   Полка в багажник - второй этаж для вещей.-bort_002-compr.jpg   Полка в багажник - второй этаж для вещей.-bort_008-compr.jpg

  7. #7
    Lex60
    Участник
    Сразу не обратил внимания на это,сейчас понятно.

  8. #8
    Axlgrad
    Участник

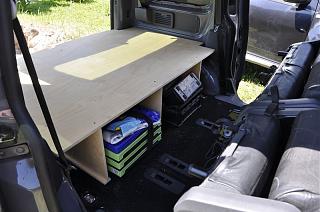

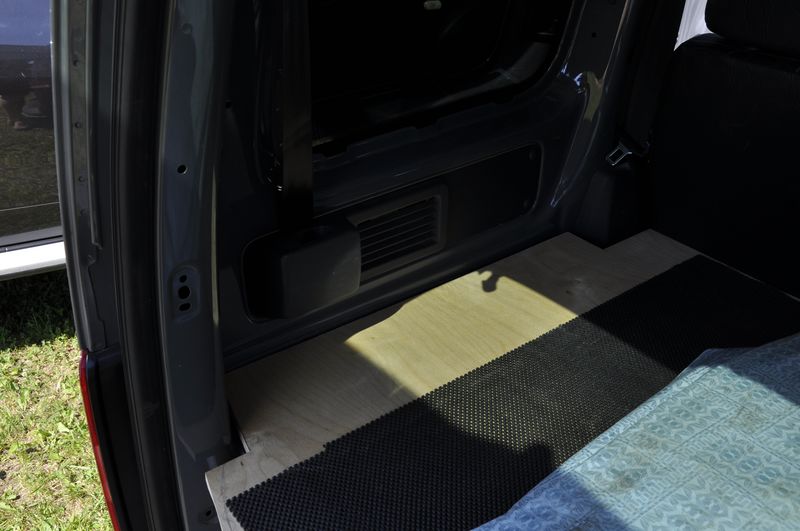

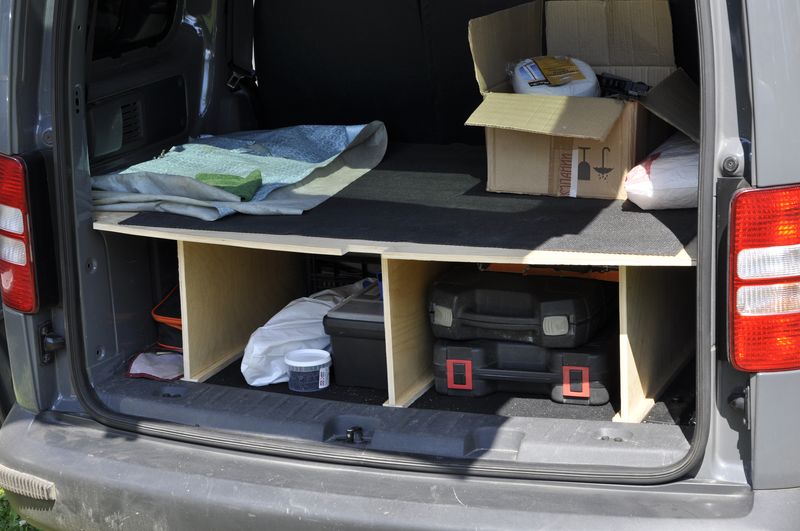

    Соорудил вот такую полку.
    Полка в багажник - второй этаж для вещей.-_dsc0032-800x600-.jpg

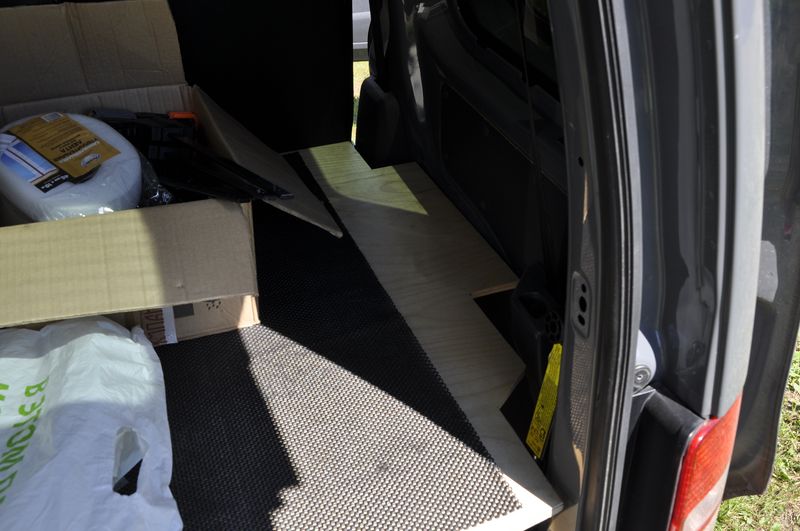

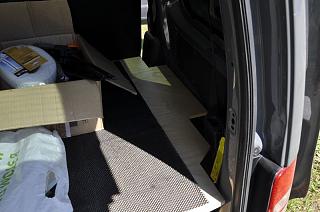

    Полка в багажник - второй этаж для вещей.-_dsc0033-800x600-.jpg
    Полка в багажник - второй этаж для вещей.-_dsc0034-800x600-.jpg

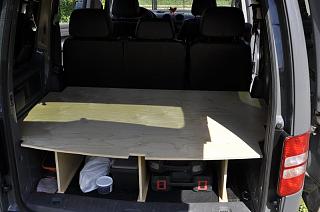

    Полка в багажник - второй этаж для вещей.-_dsc0036-800x600-.jpg
    Полка в багажник - второй этаж для вещей.-_dsc0037-800x600-.jpg

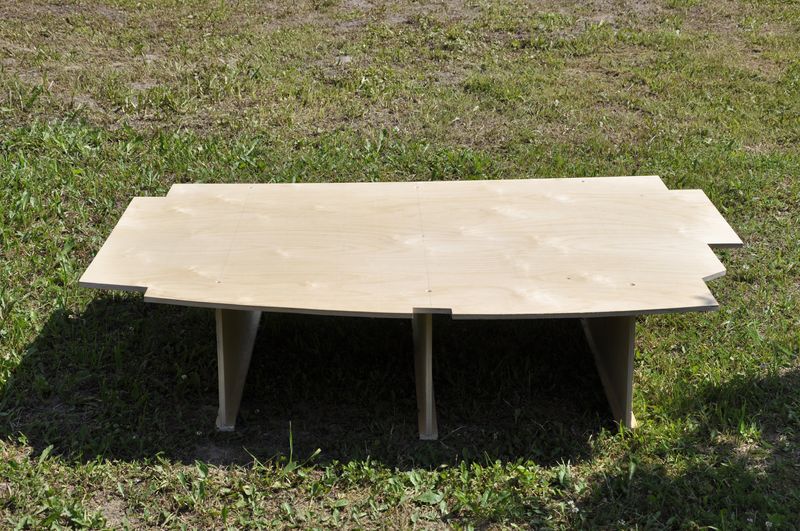

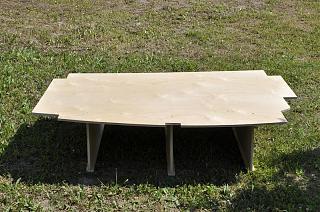

    Полка в багажник - второй этаж для вещей.-_dsc0041-800x600-.jpg

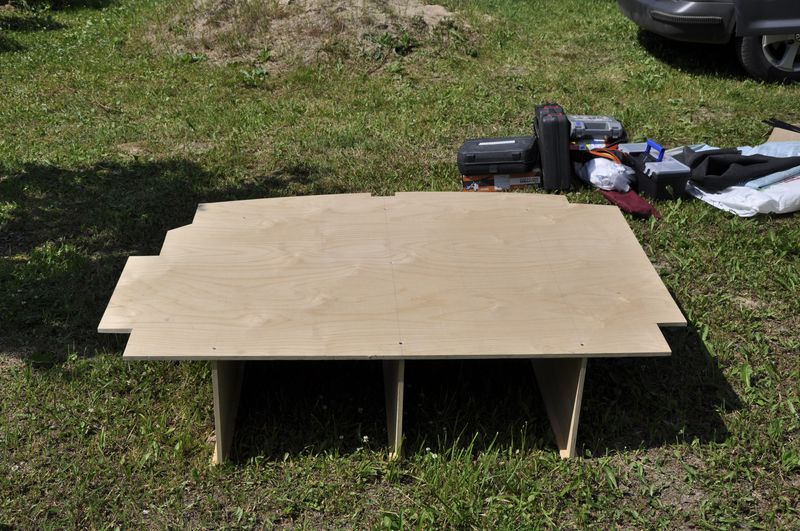

    Полка в багажник - второй этаж для вещей.-_dsc0042-800x600-.jpg

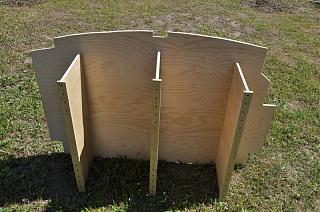

    Полка в багажник - второй этаж для вещей.-_dsc0044-800x600-.jpg

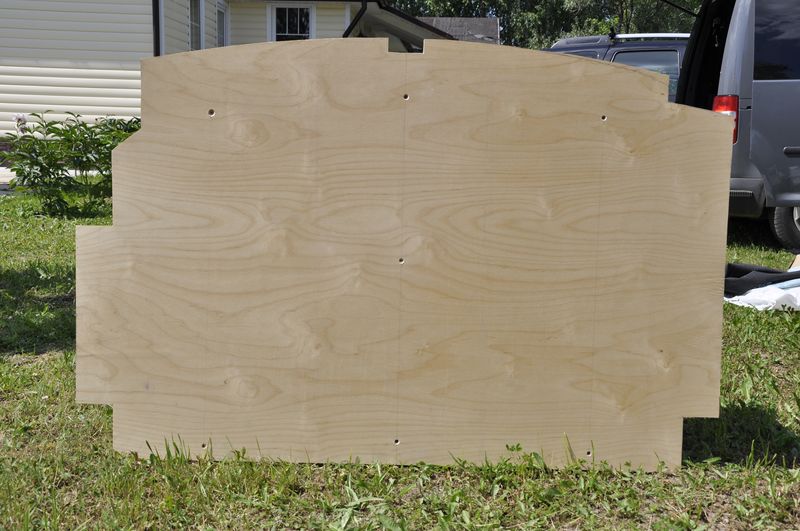

    Полка в багажник - второй этаж для вещей.-_dsc0045-800x600-.jpg

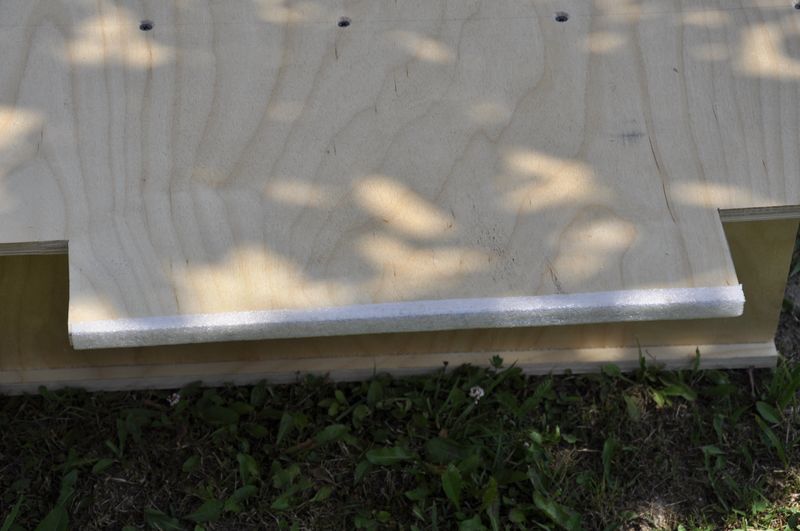

    Полка в багажник - второй этаж для вещей.-_dsc0050-800x600-.jpg

    Это пока черновой вариант, еще планируются отверстия для облегчения конструкции и уголки между полкой и ножками, для жесткости конструкции. И еще приблизительно на 1 см опустить ниже.

  9. #9
    Axlgrad
    Участник

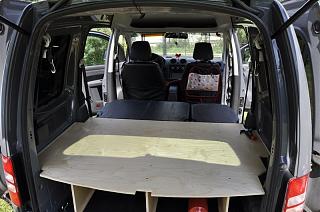

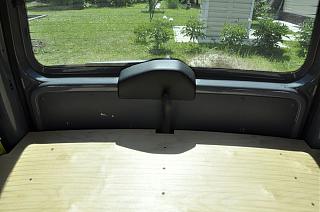

    Еще фото.

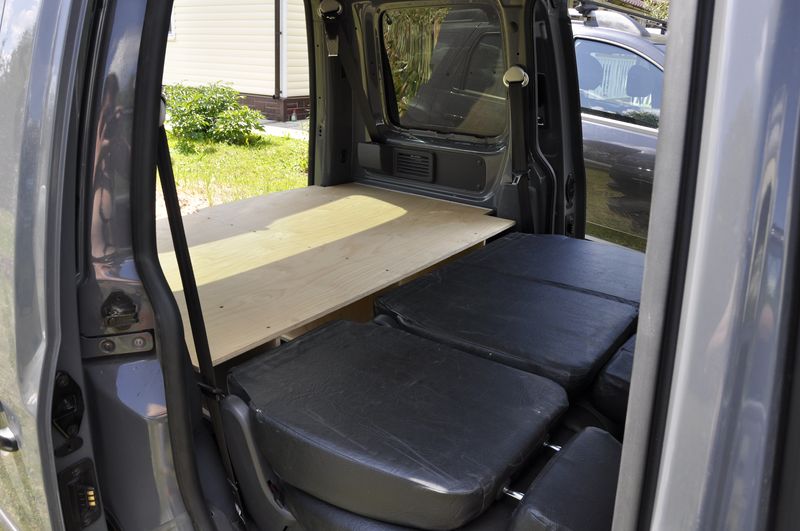

    Полка в багажник - второй этаж для вещей.-_dsc0054-800x600-.jpg

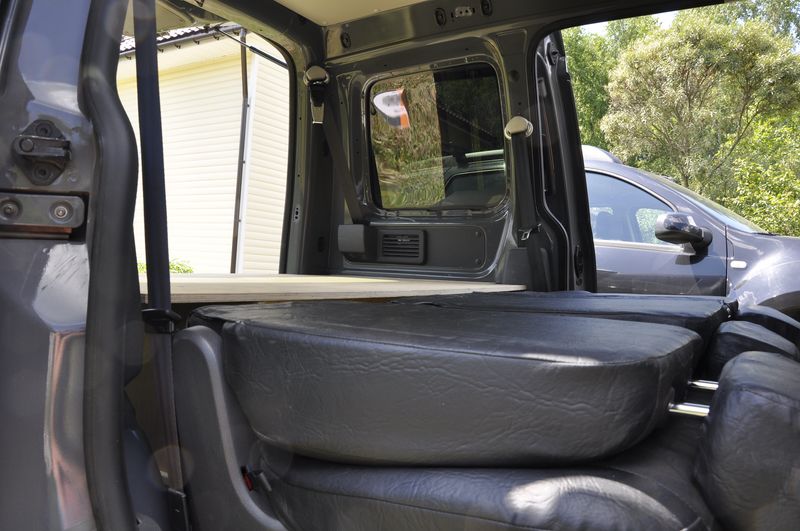

    Полка в багажник - второй этаж для вещей.-_dsc0055-800x600-.jpg
    Полка в багажник - второй этаж для вещей.-_dsc0056-800x600-.jpg
    Полка в багажник - второй этаж для вещей.-_dsc0057-800x600-.jpg

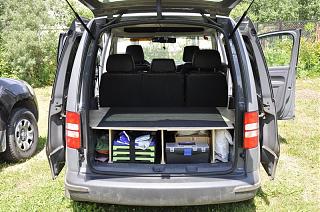

    Полка в багажник - второй этаж для вещей.-_dsc0059-800x600-.jpg

  10. #10
    Axlgrad
    Участник

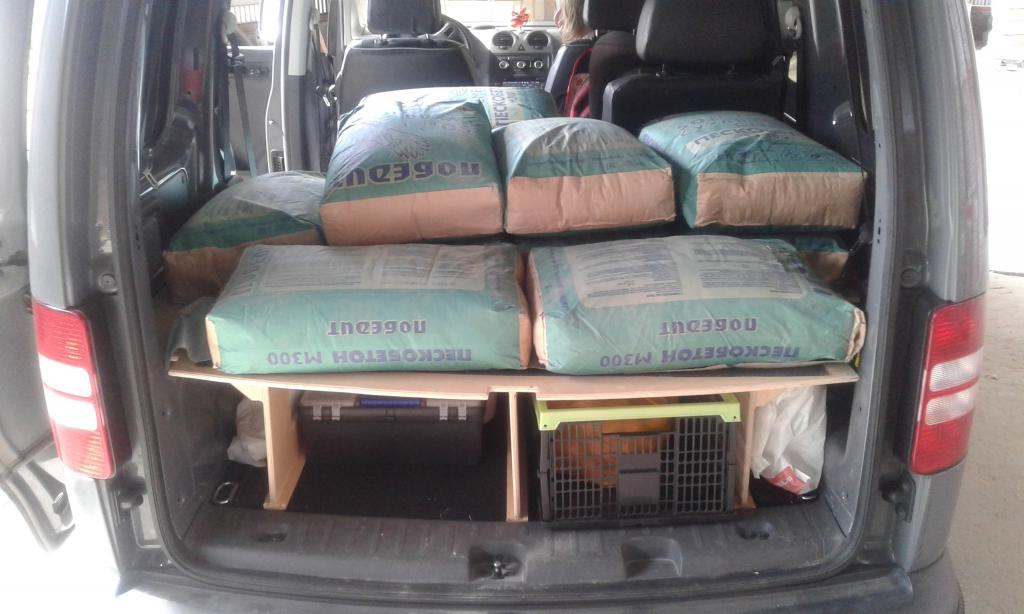

    Полка в багажник - второй этаж для вещей.-20160903_115045.jpg
    На полке 9 мешков по 50 кг, итого 450 кг. В данном случае проехал всего 10 км, от рынка до дачи.

    До этого перевозил тоже пескобетон - остаток после ремонта на дачу, 6 мешков по 50 кг, итого 350 кг на расстояние 130 км.

    Полочка ведет себя превосходно.


    За время, после ее изготовления, поставил уголки - усилил конструкцию, вырезал отверстия в стойках - уменьшил вес, прошелся фрезером по кромке - сгладил острые углы.
    Последний раз редактировалось Axlgrad; 07.09.2016 в 11:00.
