Установка кожуха направляющей сдвижной двери

Страница 17 из 19 ПерваяПервая ... 71516171819 ПоследняяПоследняя
Показано с 161 по 170 из 190
  1. #161
    poci
    Димон
    Цитата Сообщение от dudiy Посмотреть сообщение
    Наконец я поставил оригинальный кожух вот таким способом

    Вложение 11483

    Вложение 11484

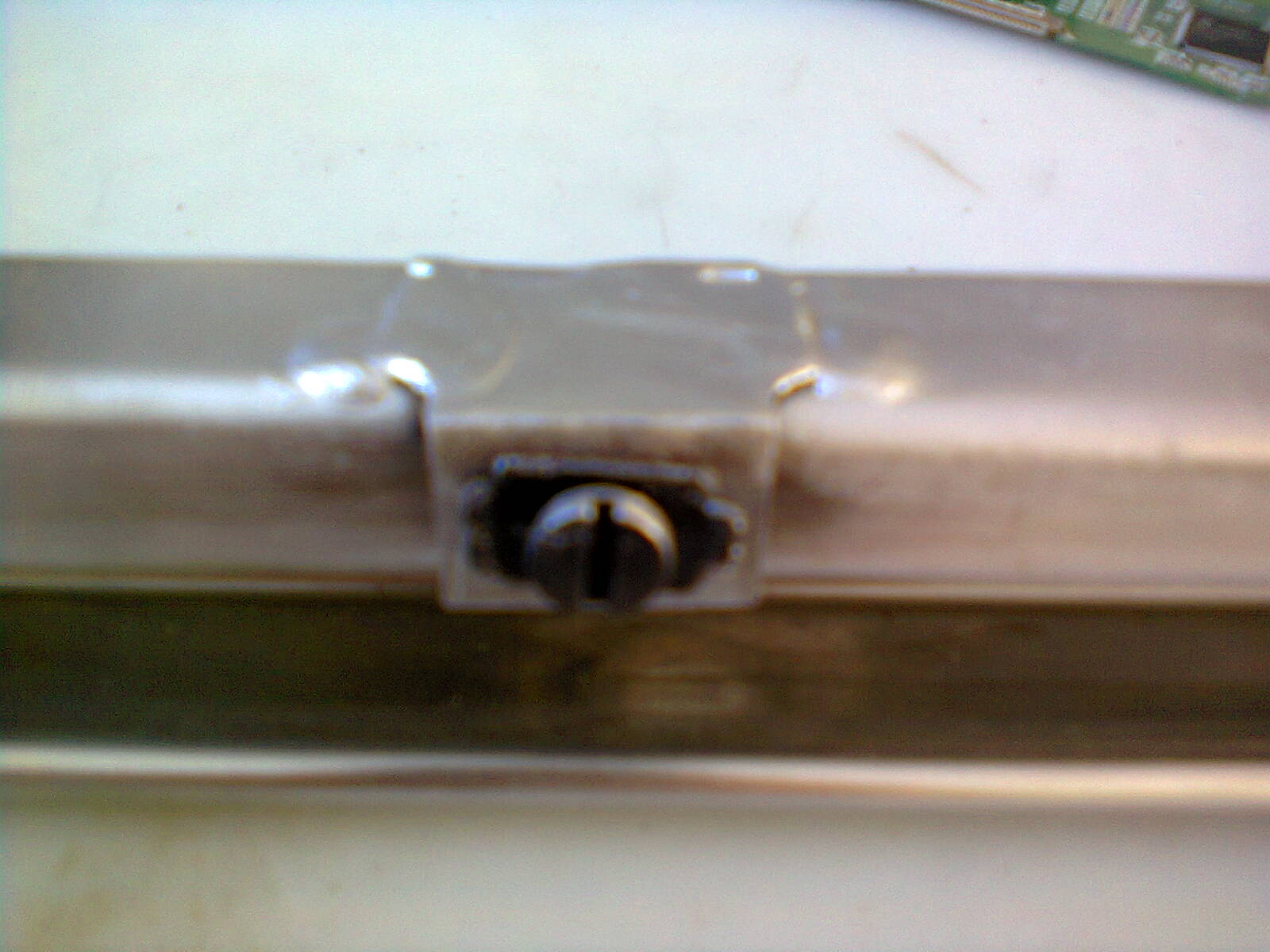

    Вложение 11485

    Вложение 11486

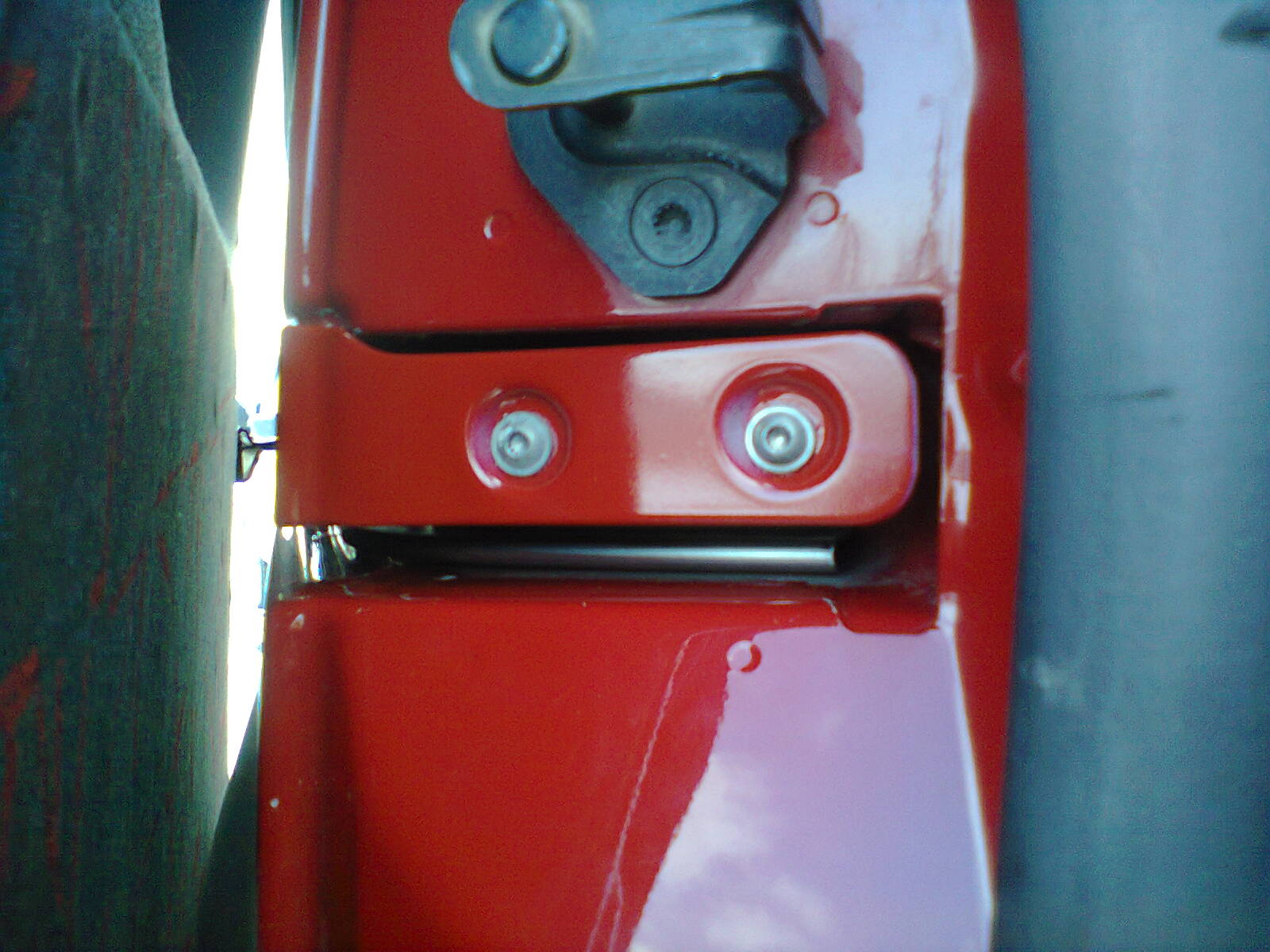

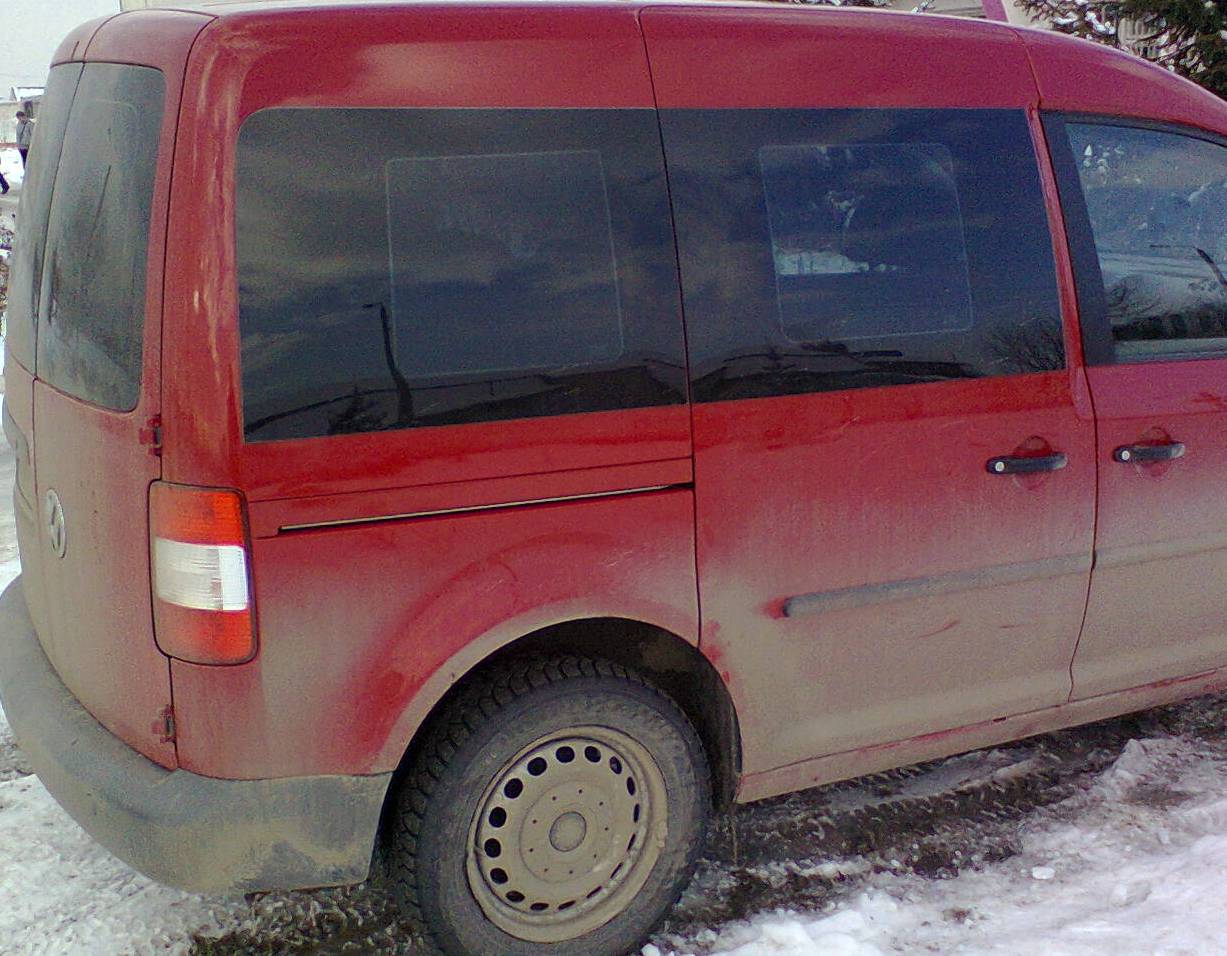

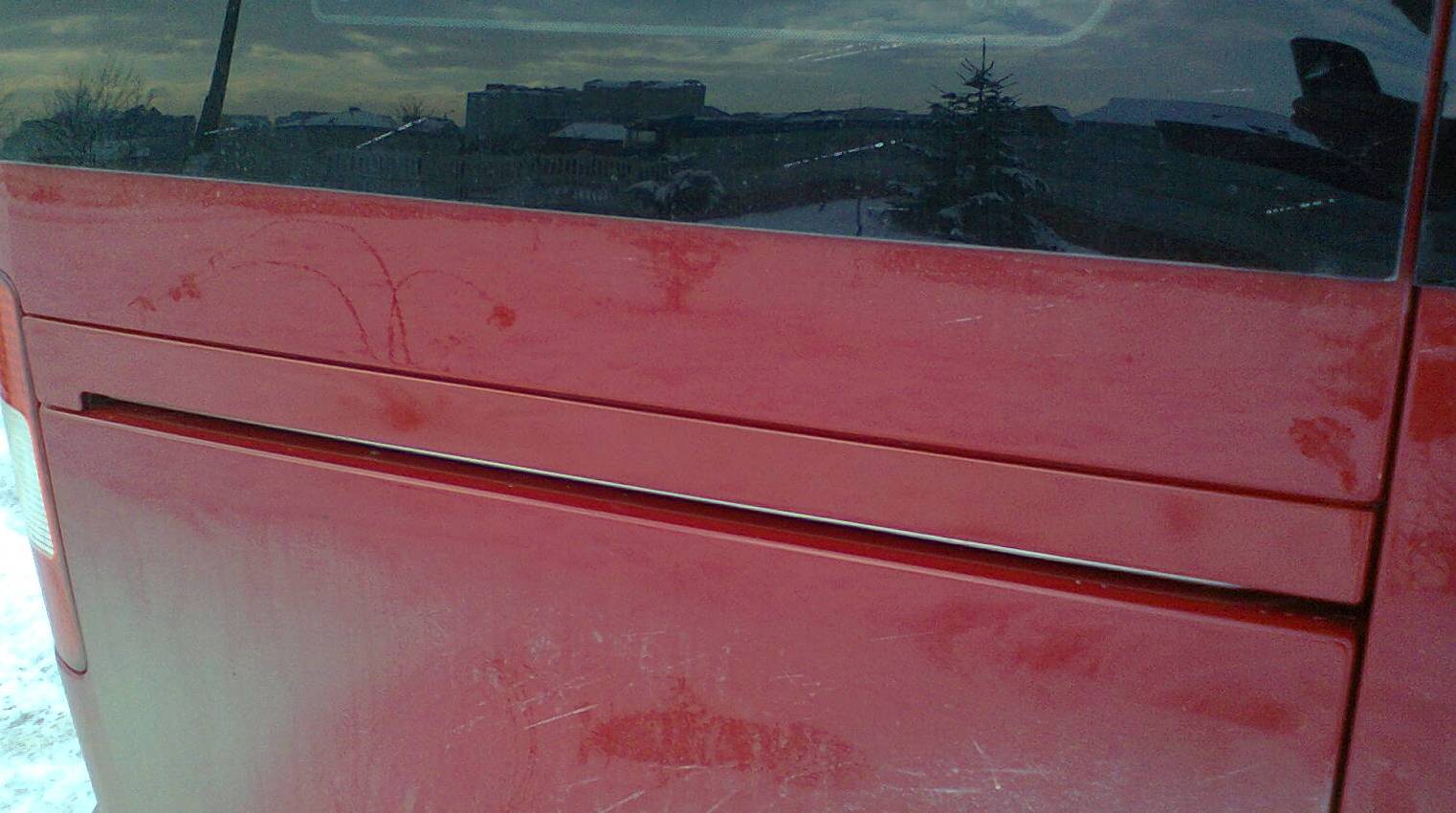

    Приваривал газосваркой материал-нержавейка (приварить можно и акуратнее) подкрасил серебряным грунтом. Вот что получилось

    Вложение 11487

    Вложение 11488

    Вложение 11490

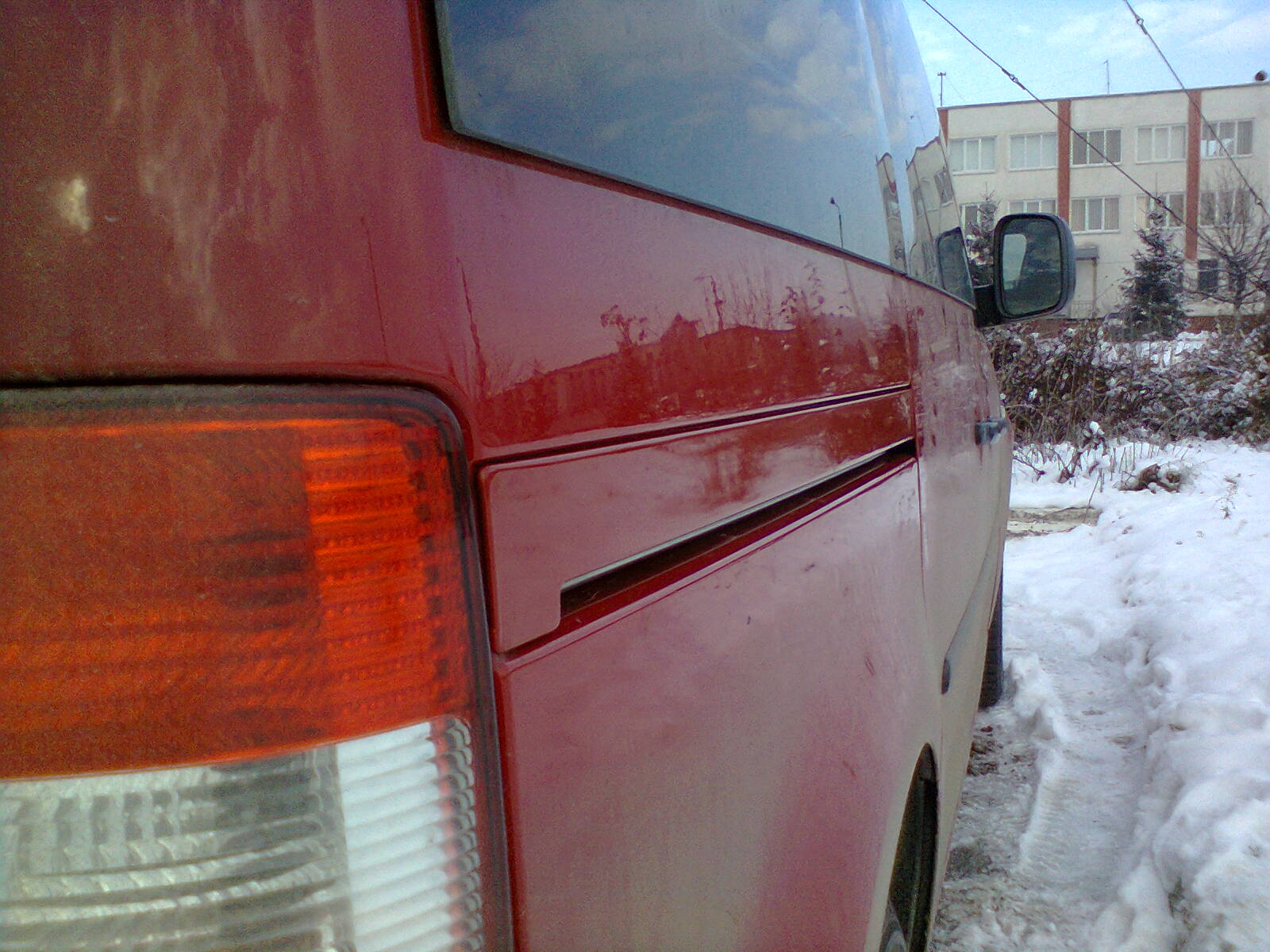

    Вложение 11489

    Результатом доволен

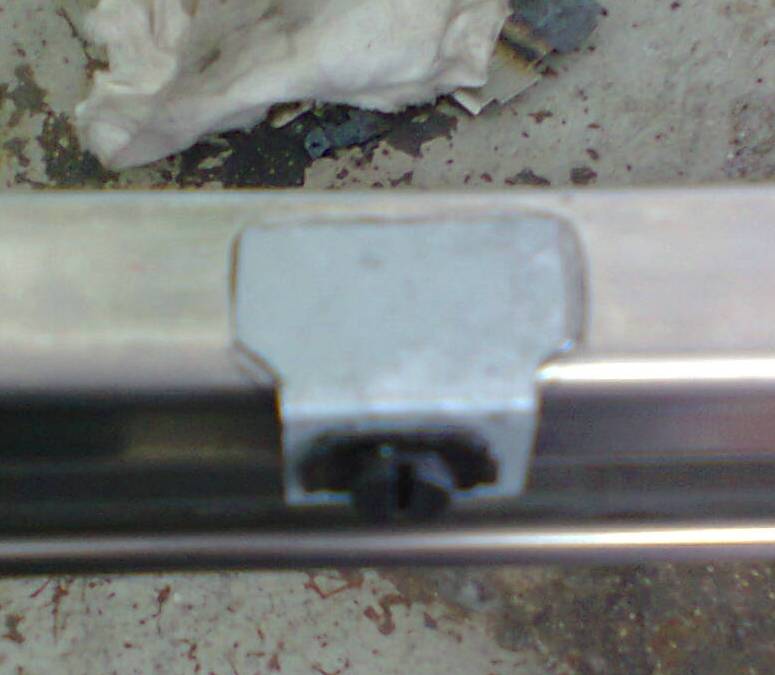

    на каком растояние и высоте приварил вот этот крепежУстановка кожуха направляющей сдвижной двери-0097.jpg

  2. #162
    poci
    Димон

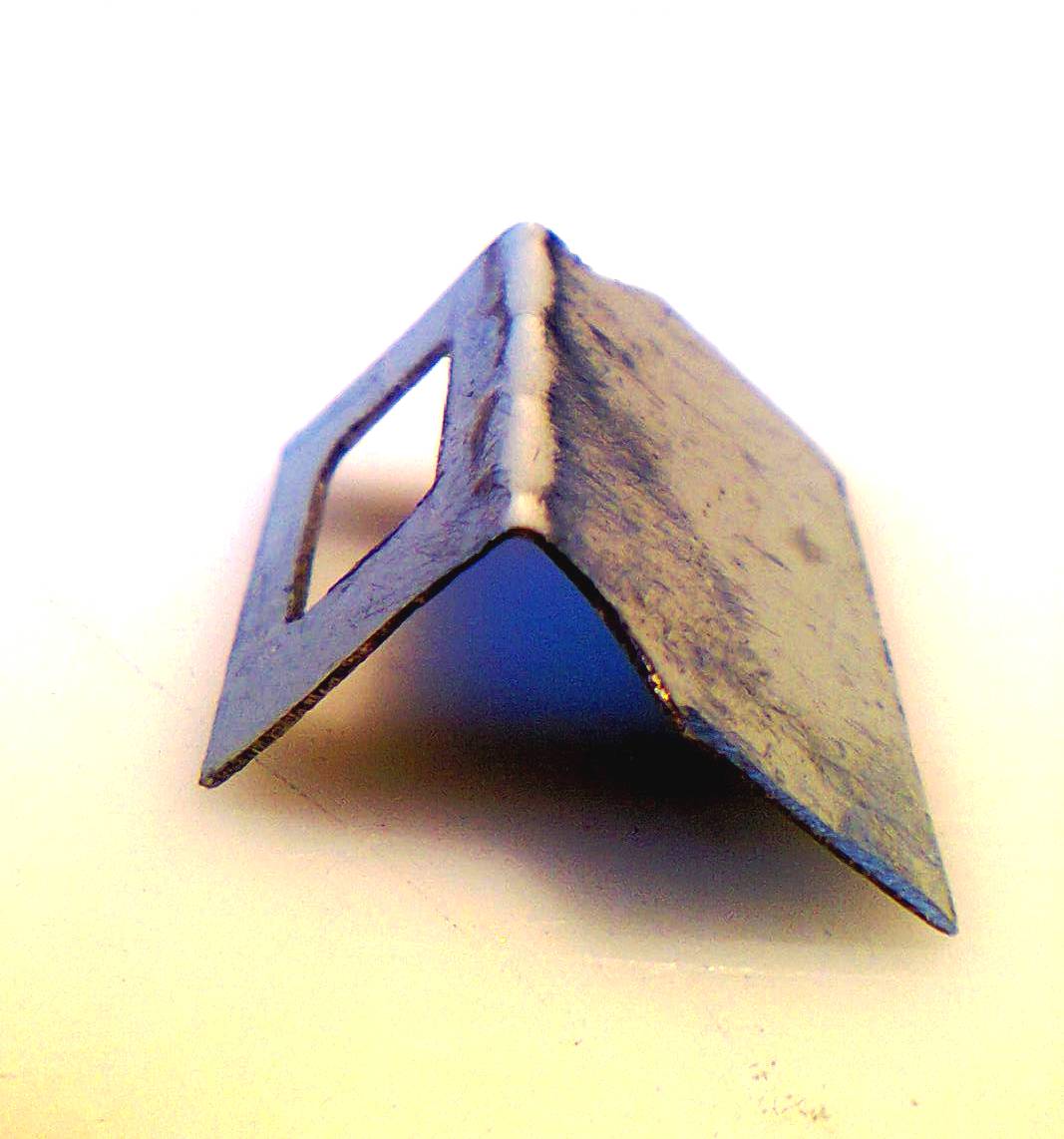

    старая скоба приварена не втом месте но высота и растояние правильное или какУстановка кожуха направляющей сдвижной двери-4.jpg

  3. #163
    dudiy
    Автор темы
    Цитата Сообщение от poci Посмотреть сообщение
    на каком растояние и высоте приварил вот этот крепежНажмите на изображение для увеличения.

Название:	Фото0097.jpg
Просмотров:	54
Размер:	41.0 Кб
ID:	27244
    Копия этого крепежа есть на конце рельсы--и вылет,и размеры. А точка прихватки опредилялась по кожуху прикладывая к направляючей. Ничего не замерял. Сложного ничего нету.

  4. #164
    dudiy
    Автор темы
    Цитата Сообщение от poci Посмотреть сообщение

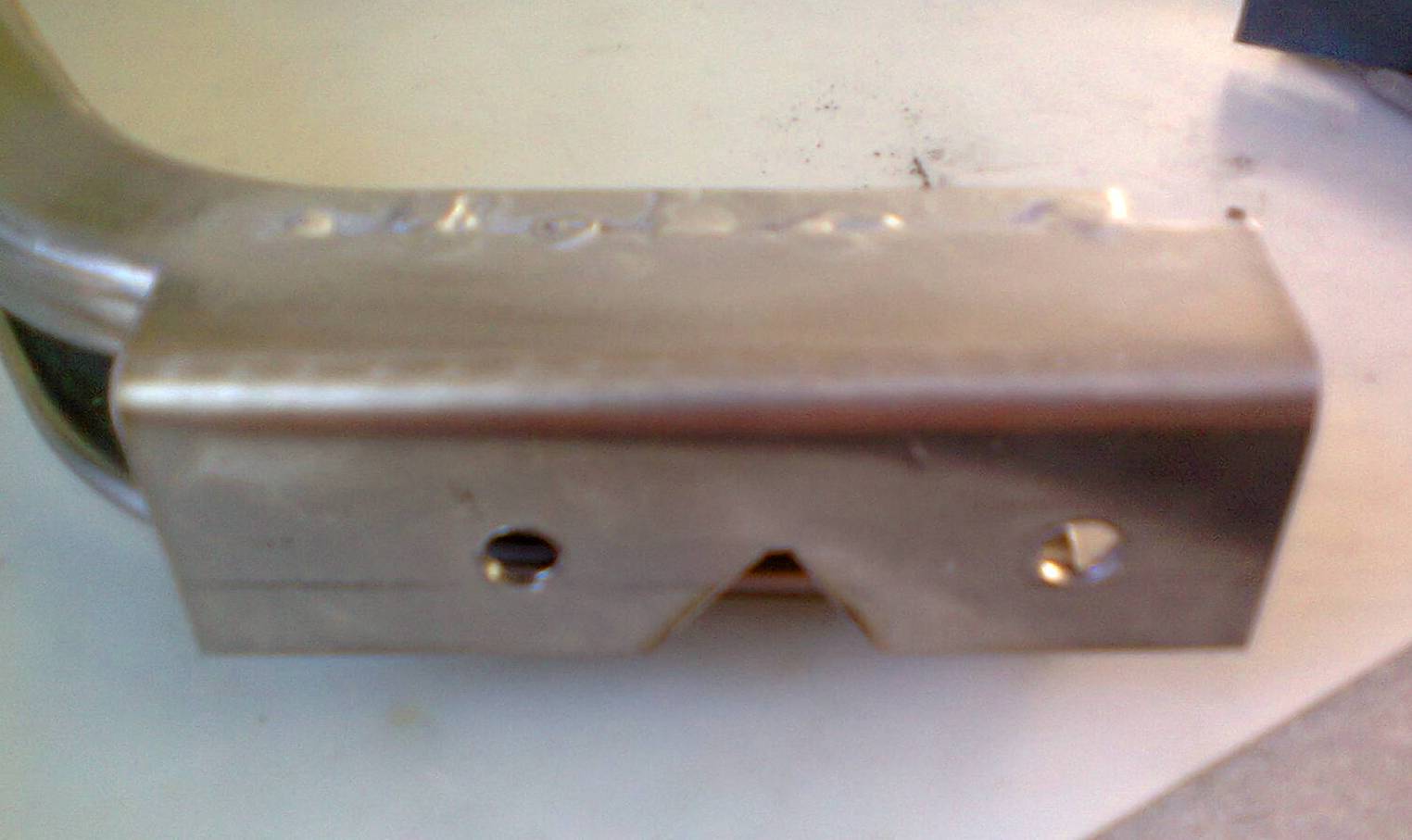

    подскажи размеры вот этой железки
    http://www.caddy-club.ru/attachments...schei-0100.jpg

    Сначала приварил два центральных крепежа-поставил клипсы-насадил кожух. И теперь "по факту" прикладывая эту железяку подпиливал и подганял. Никаких замеров не делал. Скоро год как катаюсь с кожухом. Могу попробывать что-то замерить но позже (через две недельки).

  5. #165
    dudiy
    Автор темы
    Цитата Сообщение от poci Посмотреть сообщение
    старая скоба приварена не втом месте но высота и растояние правильное или какНажмите на изображение для увеличения.

Название:	4.jpg
Просмотров:	71
Размер:	86.4 Кб
ID:	27245
    Да...Нужно просто передвинуть.

  6. #166
    poci
    Димон

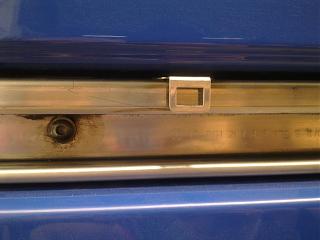

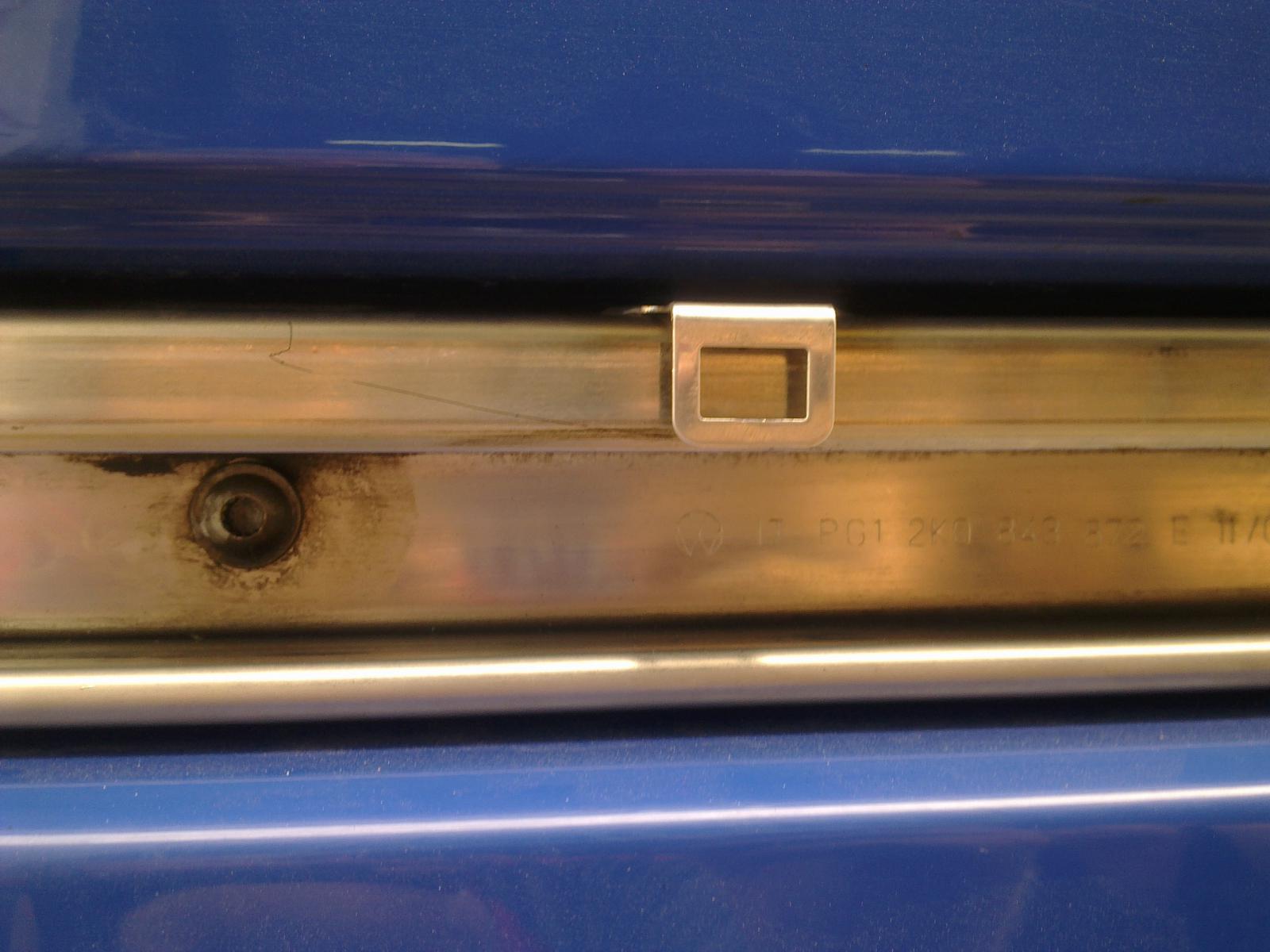

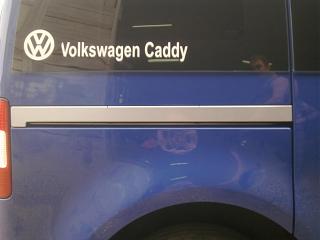

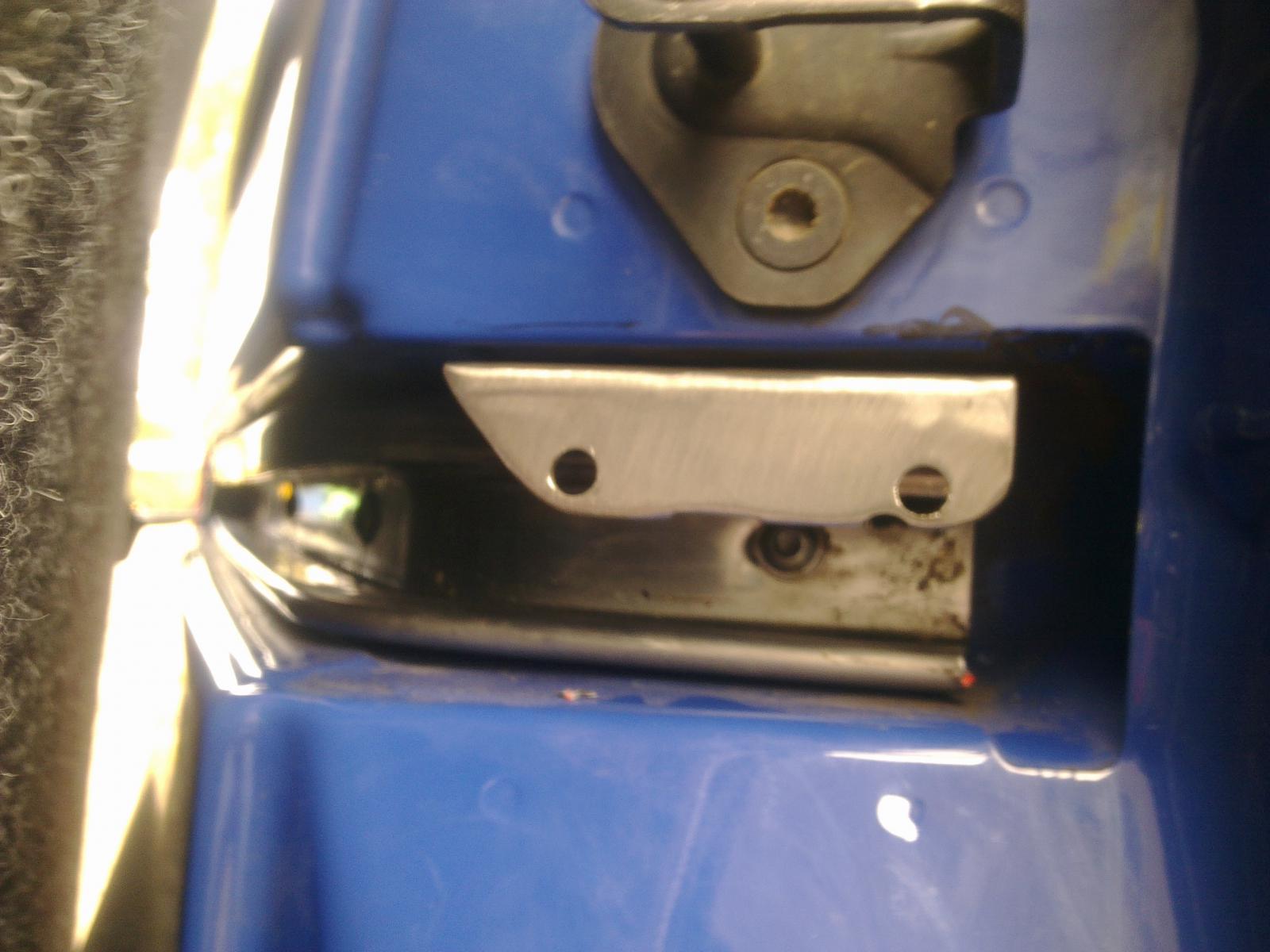

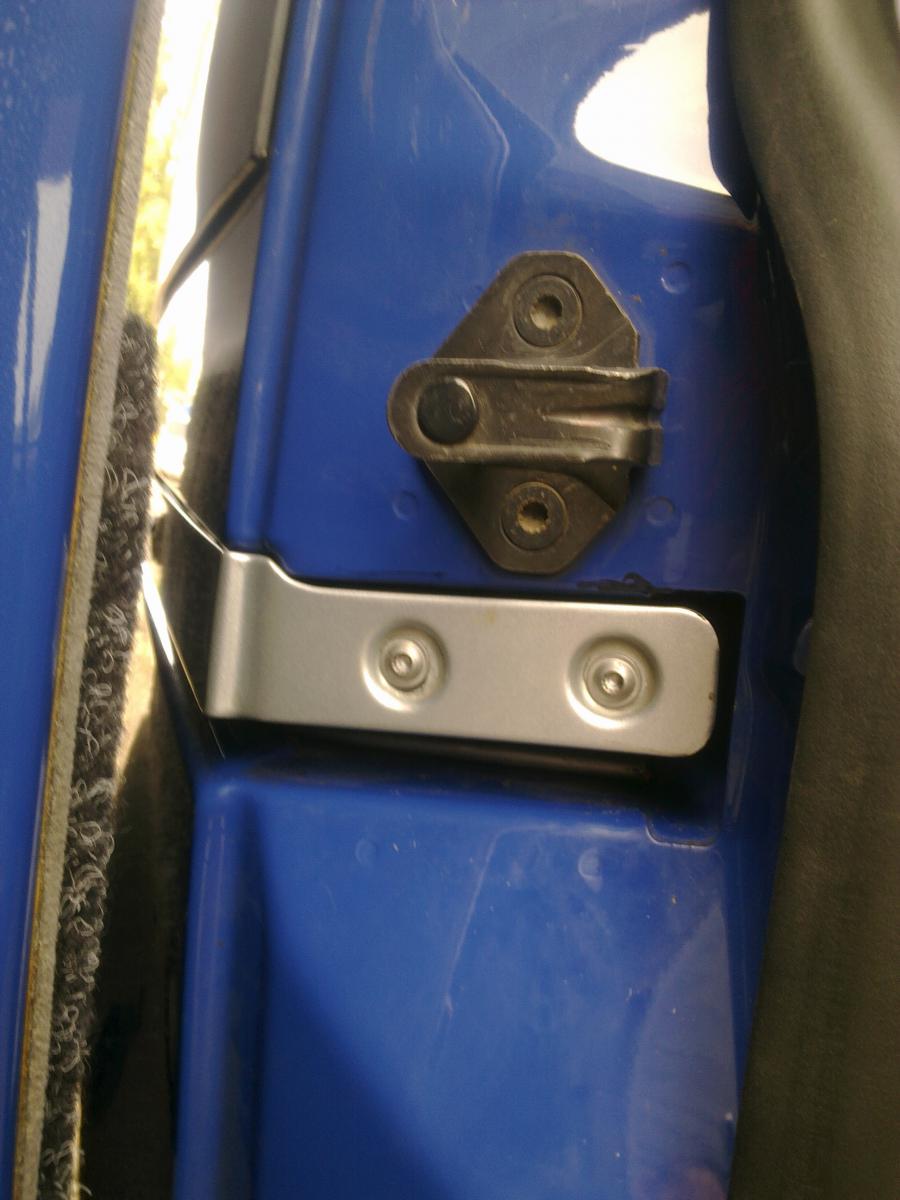

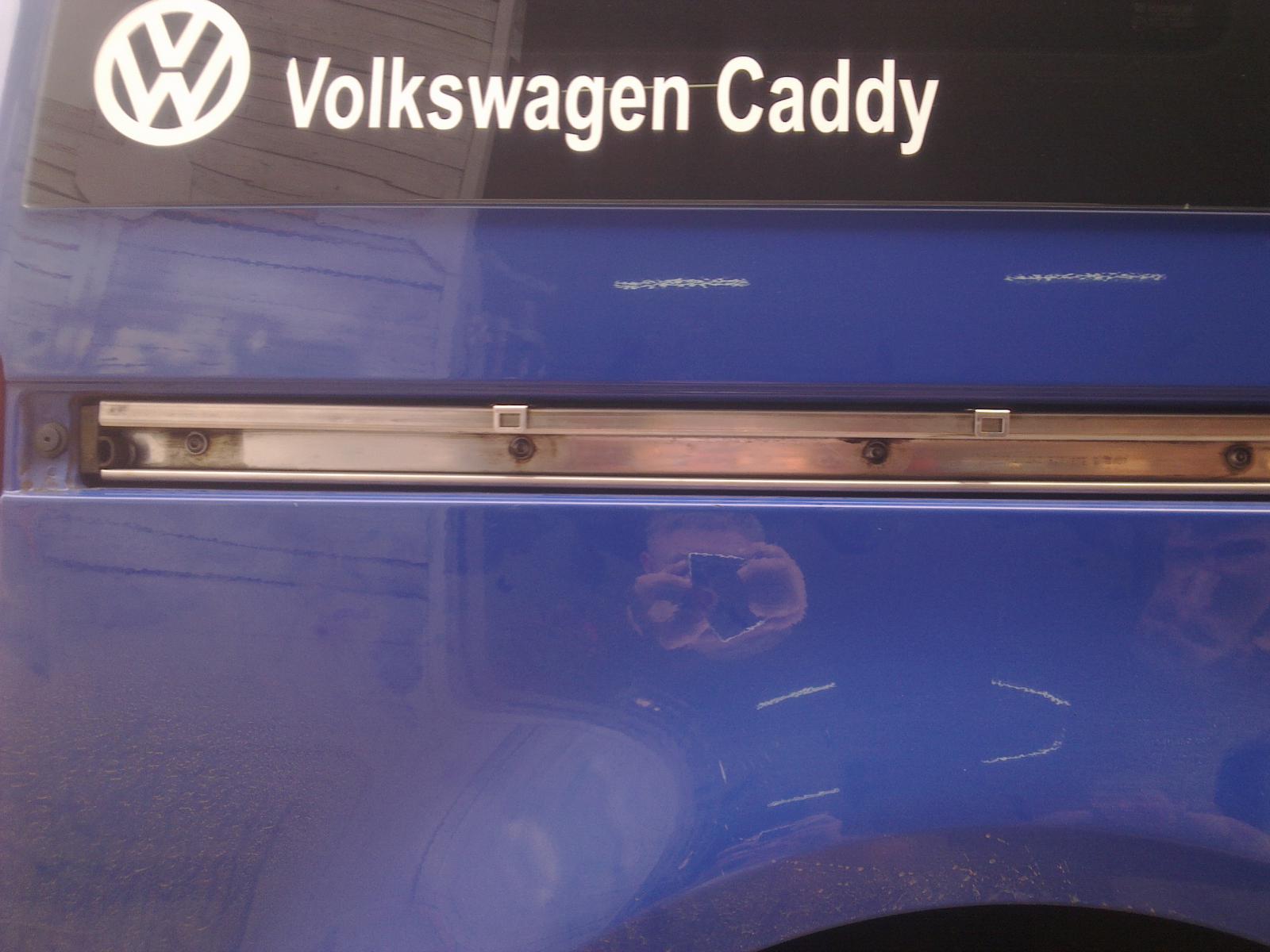

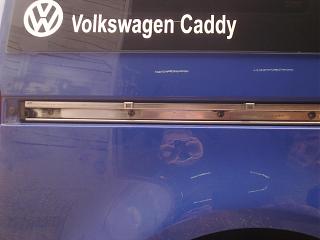

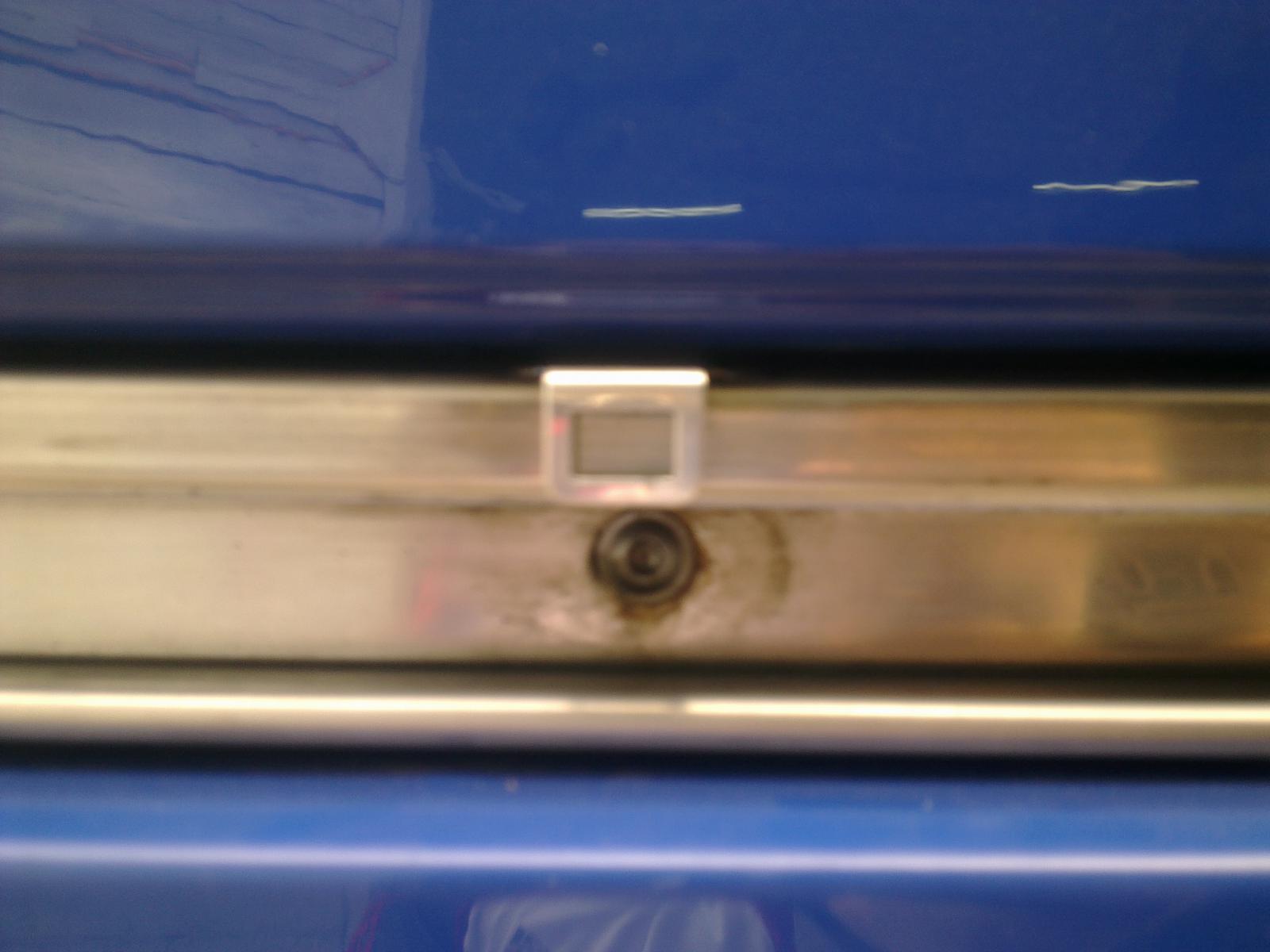

    Установка кожуха направляющей сдвижной двери-1179.jpgУстановка кожуха направляющей сдвижной двери-1180.jpgУстановка кожуха направляющей сдвижной двери-1181.jpgУстановка кожуха направляющей сдвижной двери-1182.jpgУстановка кожуха направляющей сдвижной двери-1183.jpgУстановка кожуха направляющей сдвижной двери-1184.jpg

    во сварганил осталось перекрасить

  7. #167
    poci
    Димон
    использовал старое крепление и достал с другова какдика еще одно такое у угловое склепал сам аргонам приварил

  8. #168
    Лазерщик
    Читатель
    poci, болты в рельсе уже потекли, надо было заменить на нержавейку.

  9. #169
    poci
    Димон

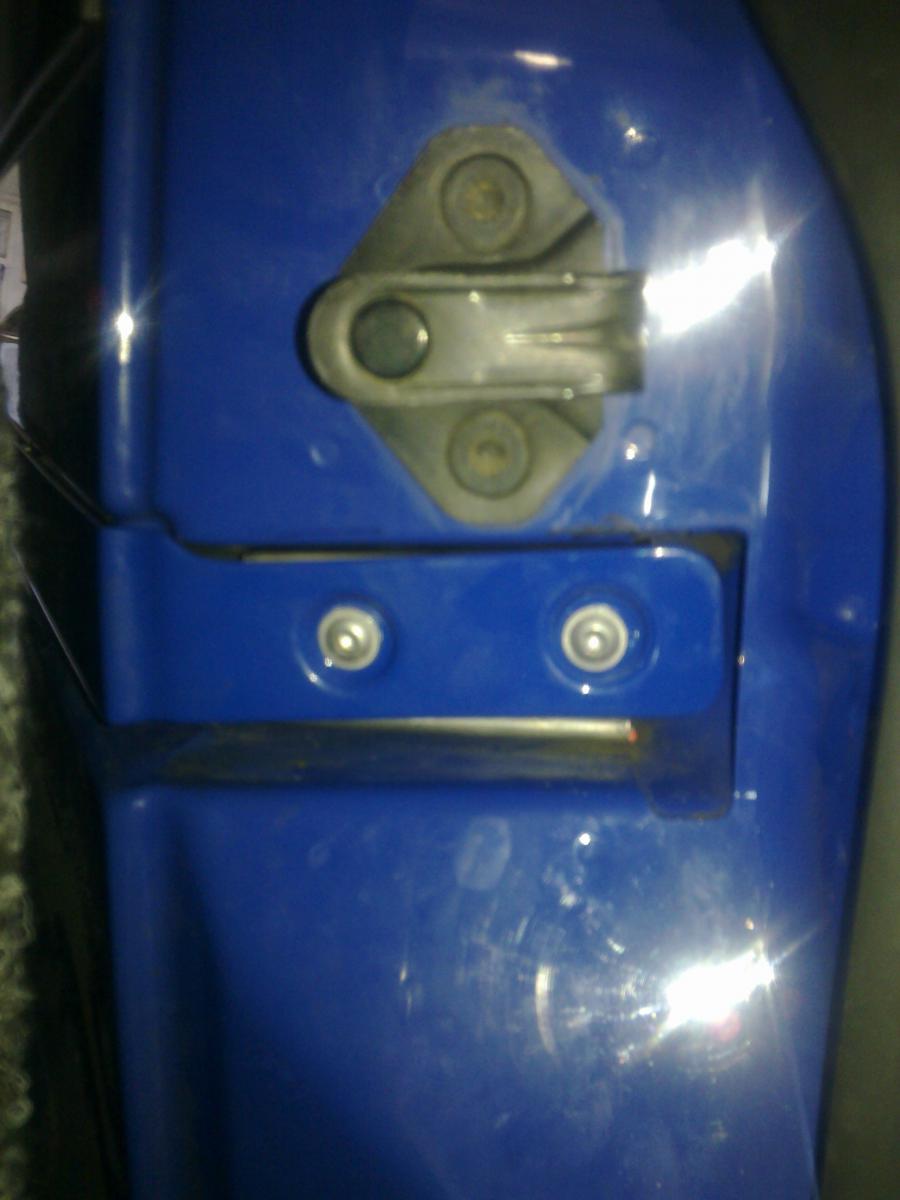

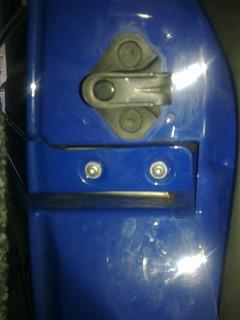

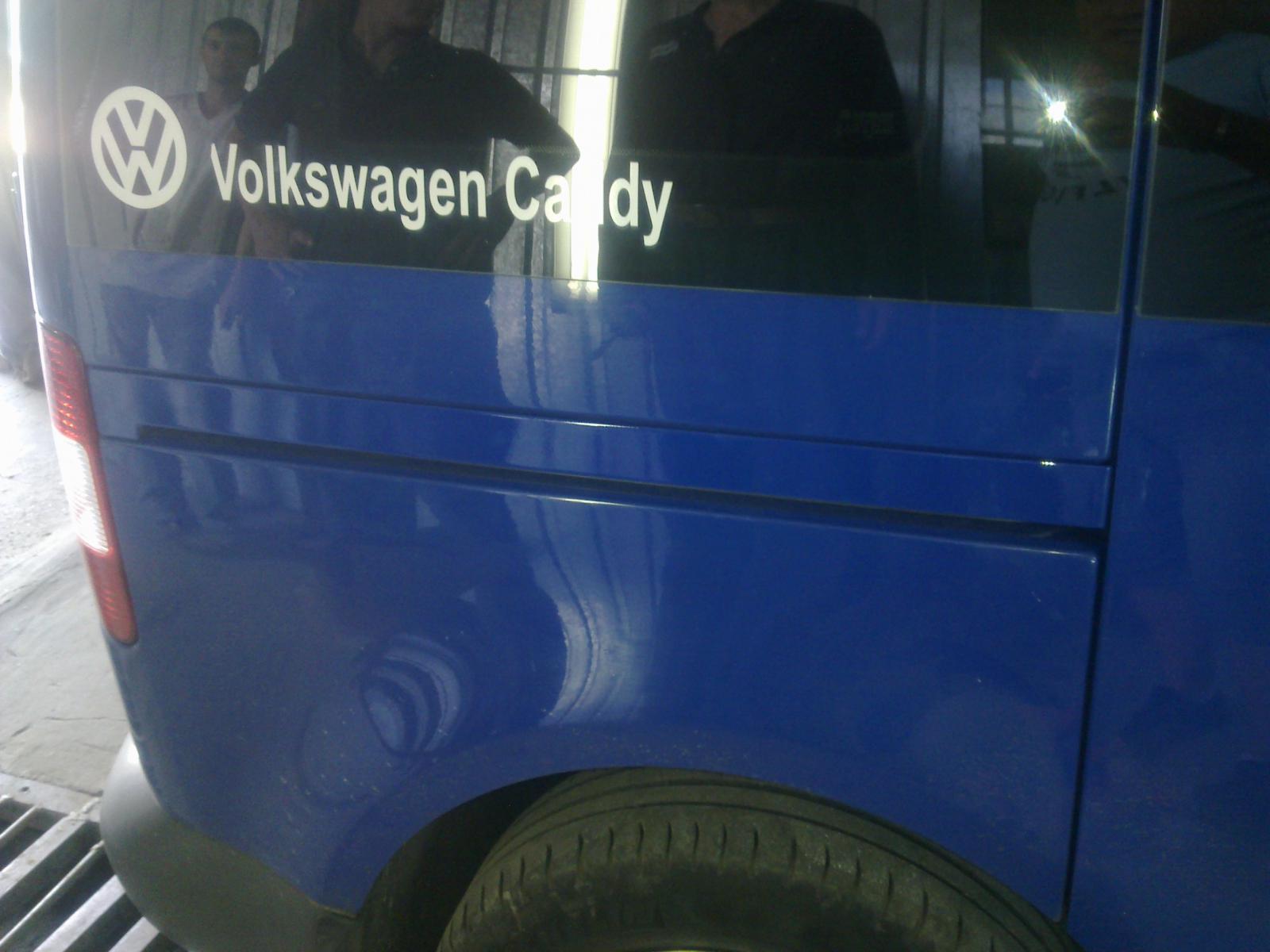

    Установка кожуха направляющей сдвижной двери-1185.jpgУстановка кожуха направляющей сдвижной двери-1186.jpg

    во покрасил

  10. #170
    poci
    Димон
    гайки и болты взял нержавейка шобы не плакали
