  1. #171
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    У вас в разъем ножки от USB порта подошли? Нашел у себя в хламе для CD звуковой кабель, посему и уточняю
    Наверно можно и на ТЫ....

    Не совсем от USB, эти провода идут от материнской платы к морде компа - это кнопка включения, резет и диоды работы компа... По идее от USB - которые "внутренние" и на материнку садятся похожими разъемами....
    В целом, я когда уже сделал подсветку, ездил по дорогам что стиральная доска, не один разъемчик не выпал...

  2. #172
    сосед
    Старожил
    Ага...надо попробовать все таки 32 пиновый разъем прошерстить, хотя судя по схеме логичнее взять с концевика напрямую, но если 18 и 19 пустые - то значит по определению их можно задействовать

  3. #173
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    Ага...надо попробовать все таки 32 пиновый разъем прошерстить, хотя судя по схеме логичнее взять с концевика напрямую, но если 18 и 19 пустые - то значит по определению их можно задействовать
    Главное сначала ВАСЬКОЙ активировать - а дальше методом тыка.... там не так много контактов... Глаза боятся - руки делают!!!
    Начать с уже известных вариантов...

    А с концевика, судя по форумам, не самое надежное брать.... Концевики - просто вылетают, при морозе бывает дурака валяют...


    да и насколько я помню в самом начале темы, чтоб подключить диодную ленту - делалась обманка (через реле пускали). может все таже история с диодами происходит... Мозги машины начинают с ней зихирить, отсюда и ошибки...

    И еще когда магнитолу менял, вроде все по правилам делал клемму с аккумулятора сбрасывал.... как все собрал, надо срочно было ехать, рванул, а у меня ошибок куча, не приборка а елка новогодняя... проехав пару километров, ошибка сама собой скинулись...
    Последний раз редактировалось Axlgrad; 28.01.2013 в 14:06.

  4. #174
    сосед
    Старожил
    Цитата Сообщение от Axlgrad Посмотреть сообщение
    Главное сначала ВАСЬКОЙ активировать - а дальше методом тыка.... там не так много контактов... Глаза боятся - руки делают!!!
    Начать с уже известных вариантов...

    А с концевика, судя по форумам, не самое надежное брать.... Концевики - просто вылетают, при морозе бывает дурака валяют...
    Тогда как авто узнает, что дверь открыта? Насколько я понимаю то что в 32 пиновым, это посредством коммутации внутри, а исходный сигнал как не крути - с концевика.То что Васьком адоптация нужна, это ясно, я просто 2 провода подключил без лампы и у меня фигня пошла
    Последний раз редактировалось сосед; 28.01.2013 в 14:15.

  5. #175
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    Тогда как авто узнает, что дверь открыта?
    То, что активируем Васьком называется "предупреждающий фонарь подсветки дверного проема" - иными словами он должен работать при открытой двери... И этим управляет бортовой компьютер. И как там уж реализована этот вопрос - на прямую от концевика, или мозги получив сигнал от концевика, управляют лампой, то только ВАГовским электрикам известно....

  6. #176
    сосед
    Старожил

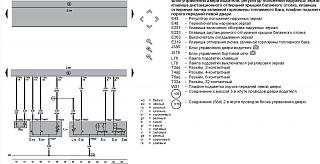

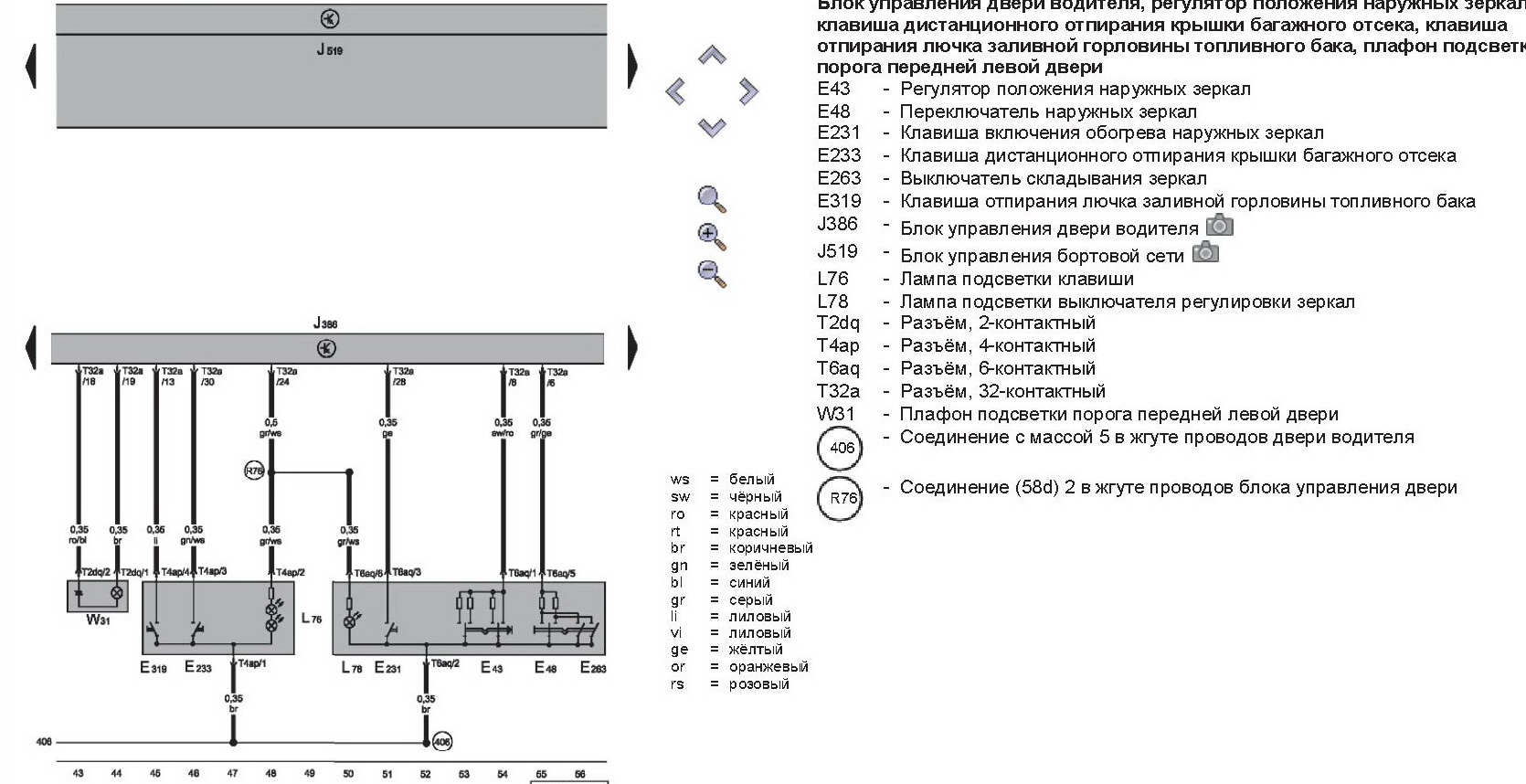

    Напрямки идет, у зятя когда на Гольфу водительский блок сдох напрочь, разобрали - куча дорожек и пару микросхем. Поэтому как ни крути концевик - эталон и без него никак. Заметьте, в схеме плафона диод имеется
    Миниатюры Миниатюры Подсветка в дверях, зеркалах-printing-from-tmplt6.jpg

  7. #177
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    Заметьте, в схеме плафона диод имеется
    В споре рождается истина!!!!
    Слово "ДИОД" - не вижу на схеме.... Есть "ПЛАФОН..." - "W31", контакты которого уходят в 32 контактный разъем "Т32a" - в контакт "18" и "19"....

    "L76" и "L78" - лампы.... к сожалению, водительскую дверь еще не разбирал, не знаю какие там лампы стоят... время только на пассажирскую хватило.

  8. #178
    сосед
    Старожил

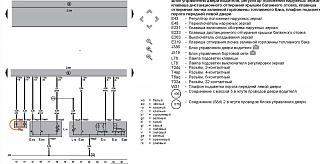

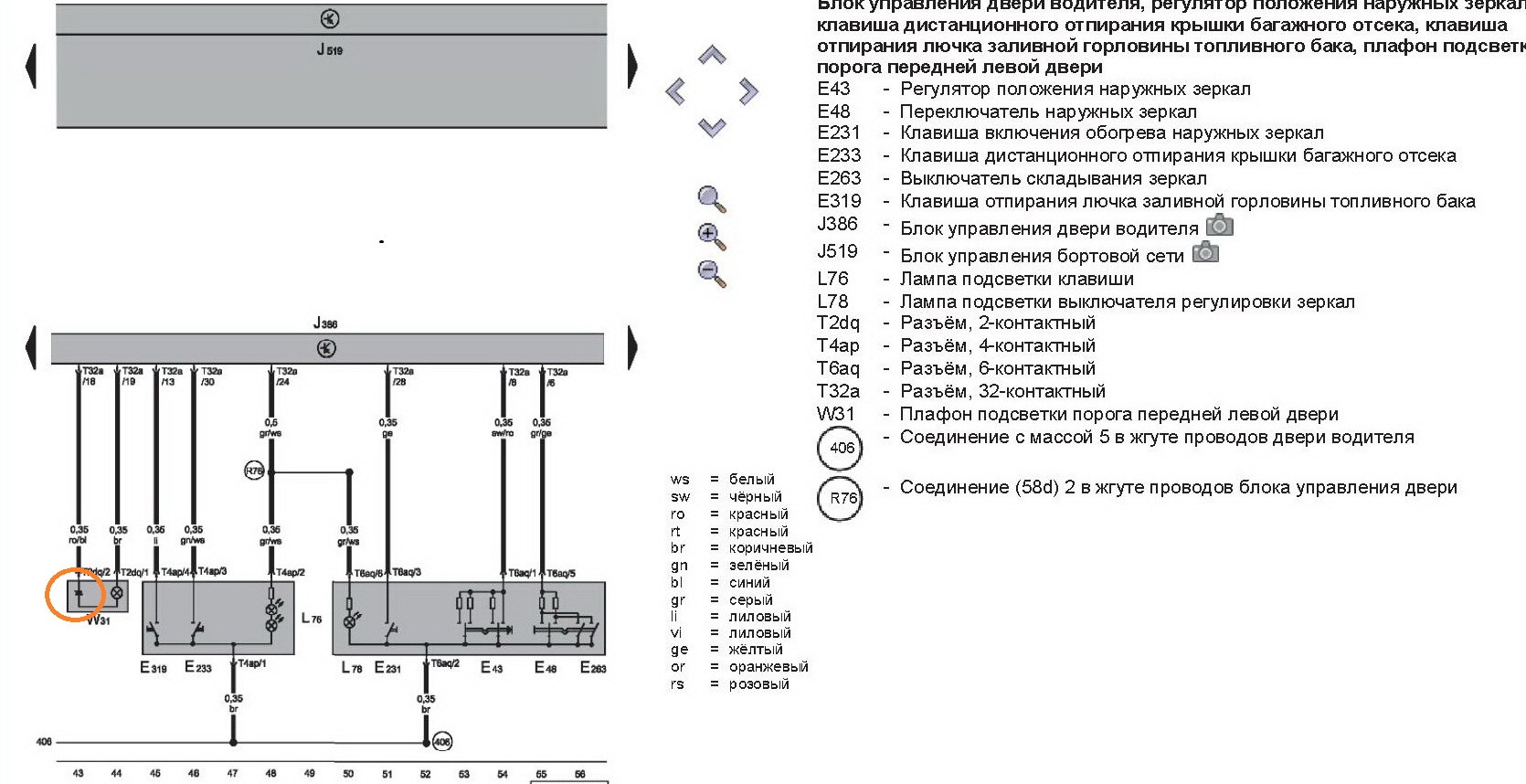

    Не ищите, это схема Пассата, а диод в кружке)))
    Миниатюры Миниатюры Подсветка в дверях, зеркалах-printing-20from-20tmplt6.jpg

  9. #179
    kalus-v
    Старожил
    Так может присутсвие диода делает подключения плафонов, зависимости от полярности: то левая, то правая?
    Вот из архива книга познавательная. Так, пересмотреть интересно, сама логика управления электрикой: http://dfiles.ru/files/p6f2qd64o

  10. #180
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    Не ищите, это схема Пассата, а диод в кружке)))
    Стоит.....

    Но если он рядом с лампой, то это не светодиод....
