    Цитата Сообщение от сосед Посмотреть сообщение

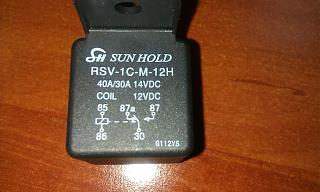

    про реле....Схема простейшая: 85 и 86 это обмотка(силичь управление реле 85 к примеру - , 86 +), 30 - это + (допустим решил ты + управлять), 87 - это нормально разомкнутый контакт (+ с/д ленты), 87 а - нормальнозамкнутый - все это при условии что 5 штырьковое реле, а при 4-х штырьковом будет 85,86,30 и 87.Бывает уже с колодками в 5(4) провода, если размер большеват или такой ток коммутации (20-40А), то можно меньше найти и по размеру и по току, но тогда паяться надо будет, Но АЛГОРИТМ работы, а равно схема будет одинакова, еще надо диод запендюрить в обмотку управления да бы исключить наводку и прочее.Вот как то так, но парни я думаю меня дополнят если что.
    Приветствую, так получилось что тему создал я и оказывается сам не разобрался, понадеялся на электрика и как бы все ничего
    , но решил поставить подсветку в фонари в дверях(во вложении) и увидел что они не гаснут а тускло горят, начал читать тему и нашел ответ(электрик говорил сначала что типа влага попала, а потом к ответу поставил так трубку не берет ), сегодня был на радиорынке мне подобрали реле и концевик по подобию как сдесь выложен но пятиконтактное, прошу мнения правильный ли я купил или нет и если можно подскажите как его туда подключить для "НЕ ЭЛЕКТРИКОВ" БУДУ ПРИЗНАТЕЛЕН, так как электрик похоже спрятался от меня!!!

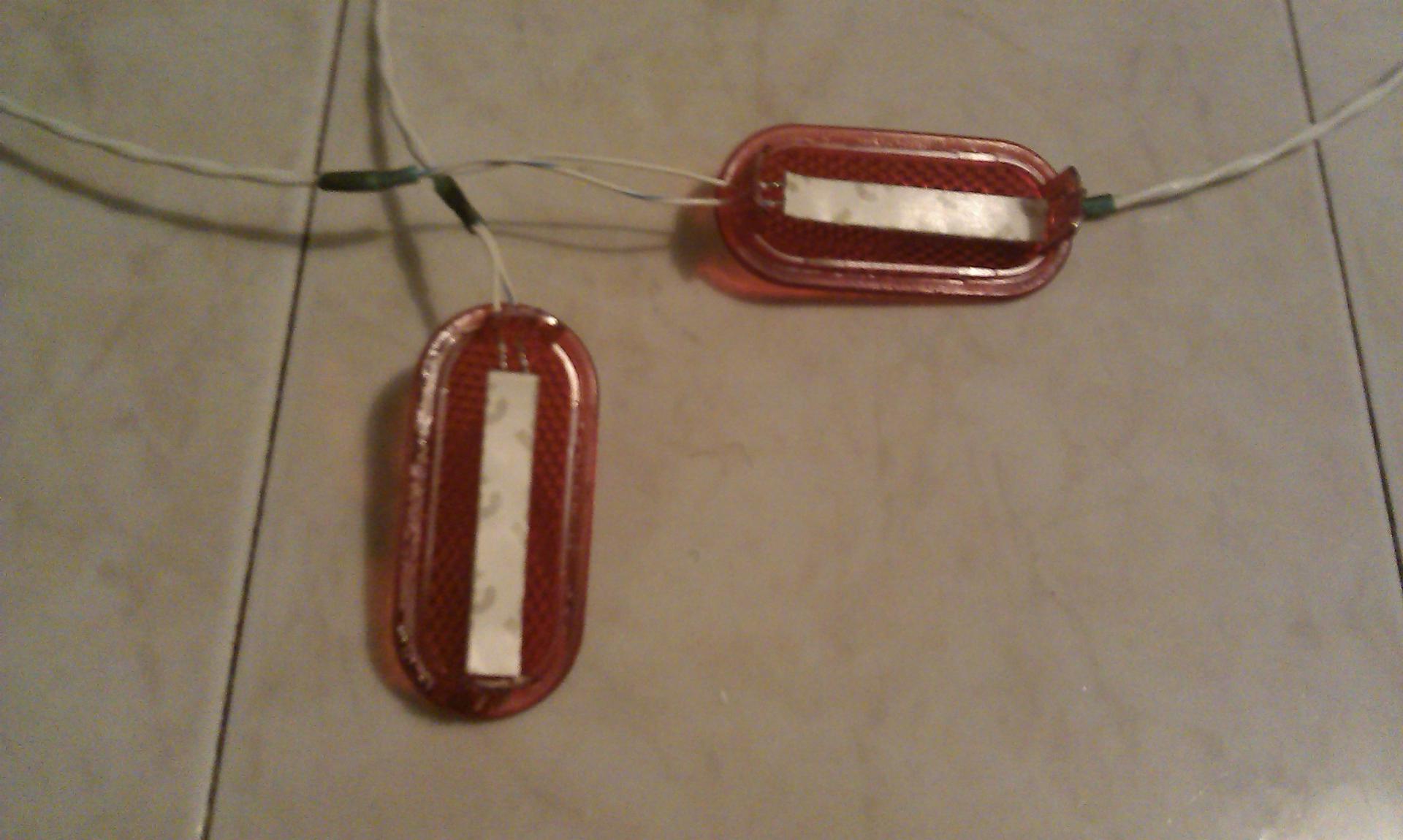

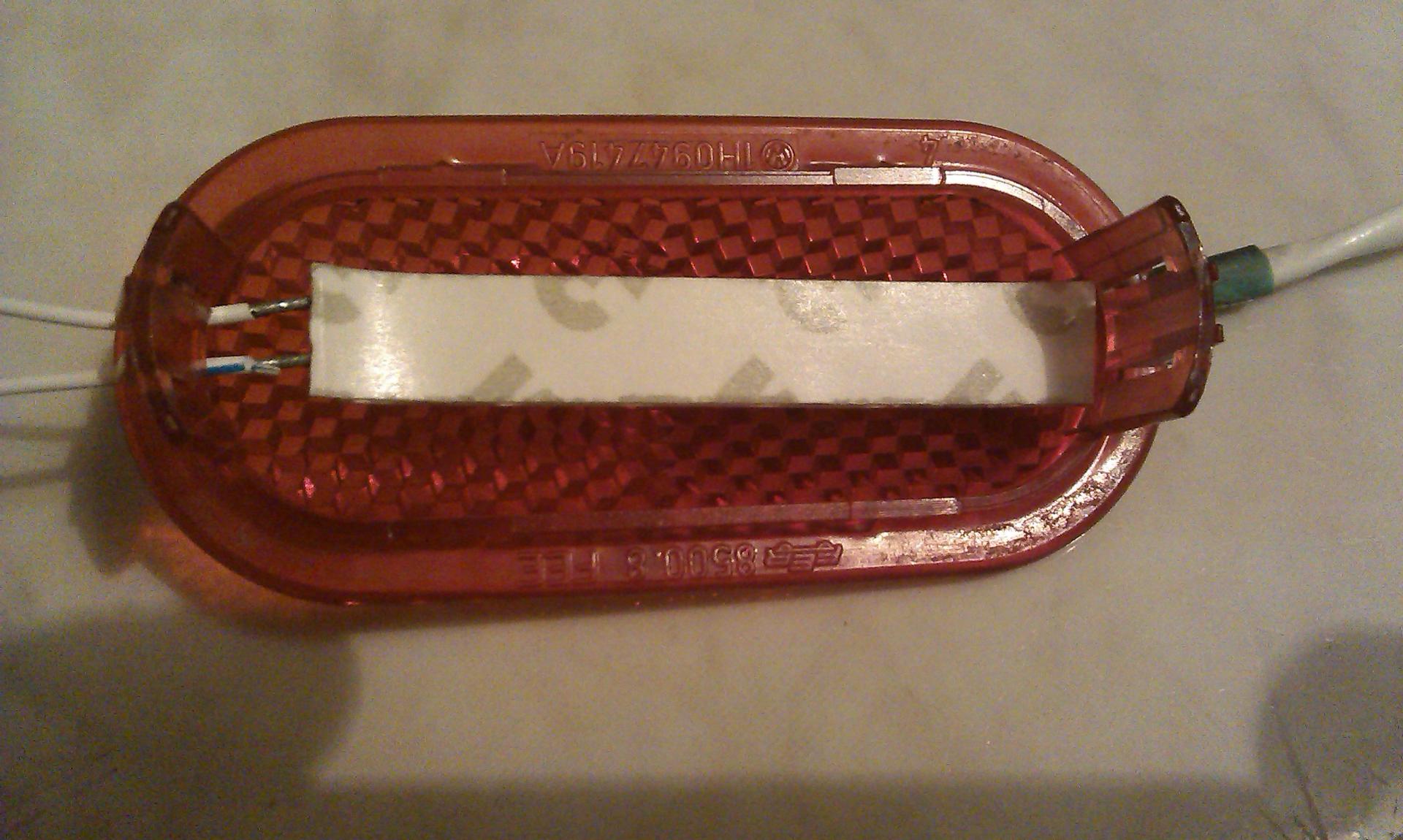

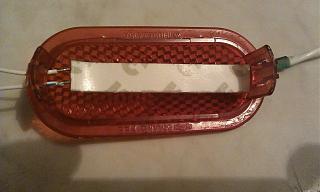

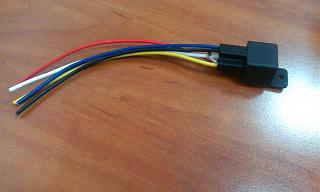

    Миниатюры Миниатюры Подсветка в дверях, зеркалах-imag0024.jpg   Подсветка в дверях, зеркалах-imag0010.jpg   Подсветка в дверях, зеркалах-imag0011.jpg   Подсветка в дверях, зеркалах-imag0020.jpg   Подсветка в дверях, зеркалах-imag0023.jpg


  2. #142
    Axlgrad
    Участник

    Лампочка Отчет по установке подсветки в дверь

    Отчет будет малость корявым... В основном это связано с тем, что подвела техника, ну и сам тоже хорош... Забыл фотоаппарат, и снимал на телефон, а у него всего 2 больших пикселя и без фотовспышки... И еще под конец добило то, что телефон показывает все фото, а при копировании на комп, пишет почти у половины фотографий ошибка файла и отказывается копировать... Так что отчет будет состоять из того что есть!!!

    Во первых стоках своего отчета, хочу поблагодарить наших уважаемых одноклубников: сосед и руся33!!! Спасибо за вашу поддержку! Без ВАС я бы не пришел к исине!!!

    Во вторых строках своего отчета, для тех кто будет воплощать данный проект в жизнь, предлагаю ознакомится и с информацией наших близких по техническому оснащению форумов:
    GOLF CLUB
    VW Golf V. Установка подсветки дверей.
    (Golf 5) Как я подсветку в двери колхозил.
    TOURAN CLUB
    Установка фонарей подсветки в передние двери VW Touran

    И так начнем....

    Сразу оговорюсь, выше в теме речь идет о подключении подсветки к концевику посредством врезается в цепь. Удобство заключается в том, что не нужна адаптация в БК, будет работать и так...
    И простят меня одноклубники - это КОЛХОЗ!

    Мы пойдем ПРАВИЛЬНЫМ путем!!!

    Как разбирать дверь описывать не буду - фото не делал да и процесс уже не однократно описан... Рекомендую почитать (Golf 5) Как я подсветку в двери колхозил - описывают самодельный "инструмент" по отщелкиванию клипс... (мой инструмент - добавлено 20.05.2014)

    И так, я предполагаю что МЫ сняли обшивку двери.....

    !!!! ВНИМАНИЕ РЕДАКЦИЯ от 03.02.2012 !!!! (уточнение сделано благодаря информации Сосед - http://www.caddy-club.ru/f/tuning/31...p20#post102017)
    Главное условие для дальнейших действий это посредством шнура VAG-COM сбросить все ошибки (при наличии таковых) и провести активацию "предупреждающий фонарь подсветки дверного проема" в БК. Только после этой процедуры появится в пинах разъема +).

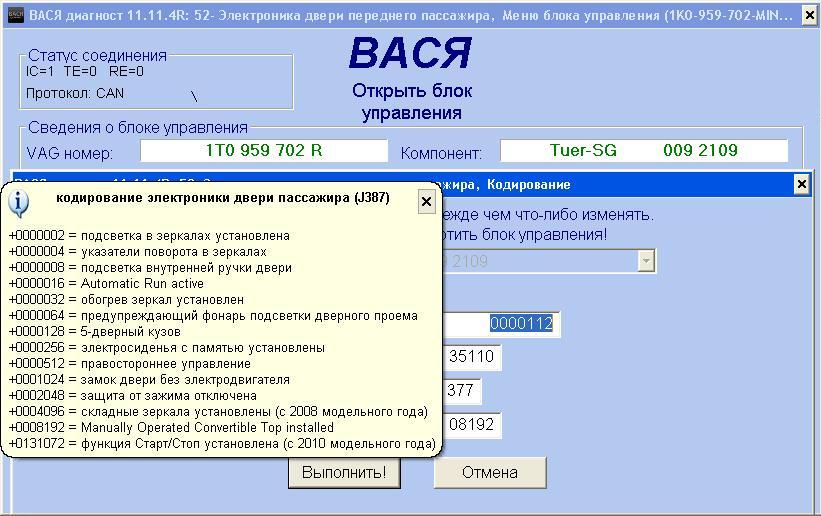

    Адаптация в БК ВАСЬкой...
    Для двери водителя надо заходить в блок- 42, для пассажирской блок-52 и прибавить к действующему числу соответствующего блока "+ 64"..
    У меня было 48 прибавил 64 и получил 112....

    Подсветка в дверях, зеркалах-3.jpg
    Конец редакции

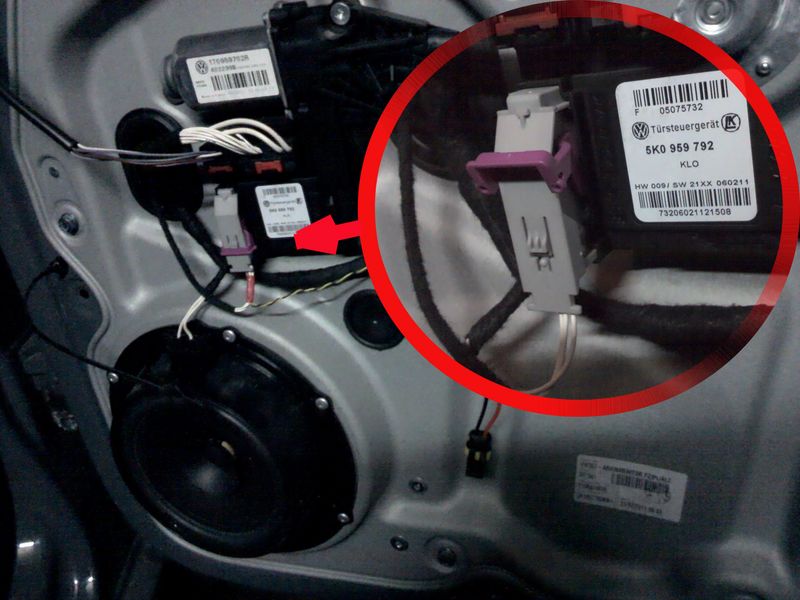

    Внимательно смотрим на дверь и видим вот такой разъем...
    Подсветка в дверях, зеркалах-1.jpg
    Он то нам и нужен...

    К сожалению нет фото как он разбирается, но если внимательно посмотреть, то будет все понятно... Просто осторожно!
    После того как разъем разобрали, нам надо внедрить в него два проводка... Если ВЫ читали материалы форумов, то уже знаете какой у них код, и можете топать в магазин и заказывать их... Мне этот разъем напомнил IDE разъем компьютера... И засучив рукава я полез в коробки с компьютерным барахлом...
    Надыбил пару таких разъемов.

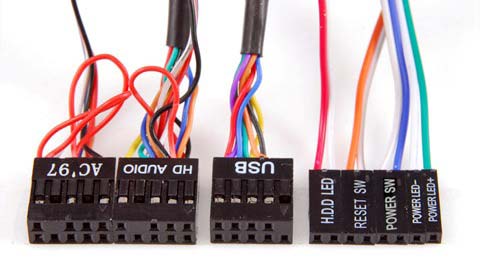

    Подсветка в дверях, зеркалах-19-1-.jpg
    фото из инета

    Аккуратно, при помощи зубочистки (что было под рукой) вытащил два проводка и вставил в наш разъем.

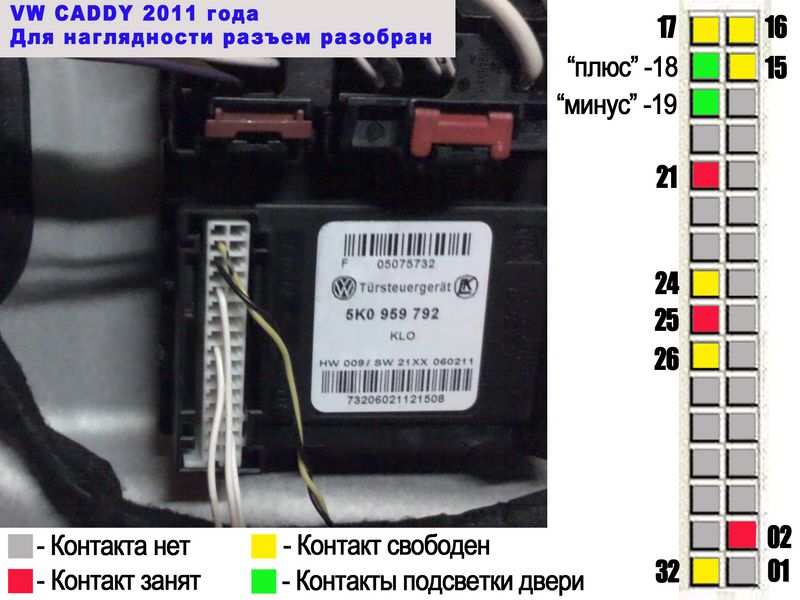

    Тут у Вас возникает вопрос, куда конкретно вставил... А вот вам схемка...
    Подсветка в дверях, зеркалах-2.jpg
    Кода рисовал схему, мог малость контакты не все отразить, делал на память и по фото отпадного качества... На всякий случай пусть тоже будет здесь

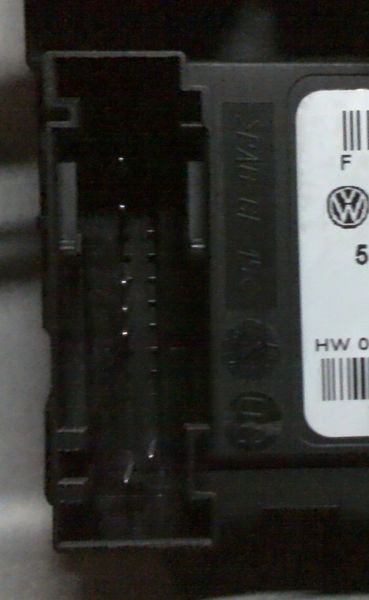

    Подсветка в дверях, зеркалах-4.jpg
    Как видие, не очень виден верхний угол.

    Фонарики на ваше усмотрение, только имейте в виду если ВЫ выбрали диодные, то может возникнуть проблема с адаптацией в БК, точнее не с самой адаптацией, а с тем как БК видит диоды, и в данном случае может понадобится обманка... Тут вам наверно поможет сосед, и его сообщения в этой теме (где-то здесь). Я тут ПАСС!

    Итак кроме фонариков, я еще в прикупил разъем, чтобы при снятии накладки (карты) двери, можно было бы провод разъединить...

    К сожалению пока я седлал только дверь пассажира, и фото результата нет - ошибка файла!!!
    И думаю к водительской перейду не скоро, по планам сделать пассажирскую по полной с начало: шумка, и может что с динамиками.... А времени заниматься машиной не так много, работа мешает!!!

    Спасибо за внимание!!!

    P/S Кто в теме можно все это не читать, а просто взглянуть на картинки, и не жужать, что я только в конце предупреждаю об этом!!!

    P/S P/S Результат, добавил как сделал более менее удачные фото.
    Последний раз редактировалось Axlgrad; 20.05.2014 в 17:42.

  3. #143
    сосед
    Старожил
    Цитата Сообщение от Игорь 2906 Посмотреть сообщение
    Приветствую, так получилось что тему создал я и оказывается сам не разобрался, понадеялся на электрика и как бы все ничего
    , но решил поставить подсветку в фонари в дверях(во вложении) и увидел что они не гаснут а тускло горят, начал читать тему и нашел ответ(электрик говорил сначала что типа влага попала, а потом к ответу поставил так трубку не берет ), сегодня был на радиорынке мне подобрали реле и концевик по подобию как сдесь выложен но пятиконтактное, прошу мнения правильный ли я купил или нет и если можно подскажите как его туда подключить для "НЕ ЭЛЕКТРИКОВ" БУДУ ПРИЗНАТЕЛЕН, так как электрик похоже спрятался от меня!!!
    Все верно и идея ленту именно в штатные фонари мне по душе (желательно с маленьким разъемчиком - на случай разборки двери)

  4. #144
    сосед
    Старожил
    Аккуратно, при помощи зубочистки (что было под рукой) вытащил два проводка и вставил в разъем.
    Для двери водителя надо заходить в блок- 42, для пассажирской блок-52 и прибавить 64.. У меня было 48 прибавил 64 и получил 112

    А схемка то ( вернее сам блок стеклоподъемника) то отличается ...Нужна самому подсветка, только разбирать дверь не хочу, знаю я потом - клипсы, греметь начнет.Есть 2 вопроса клипсы как на фото (У Гольфа такие же, но все же лучше уточню) и второй вопрос- цвет провода с концевика?

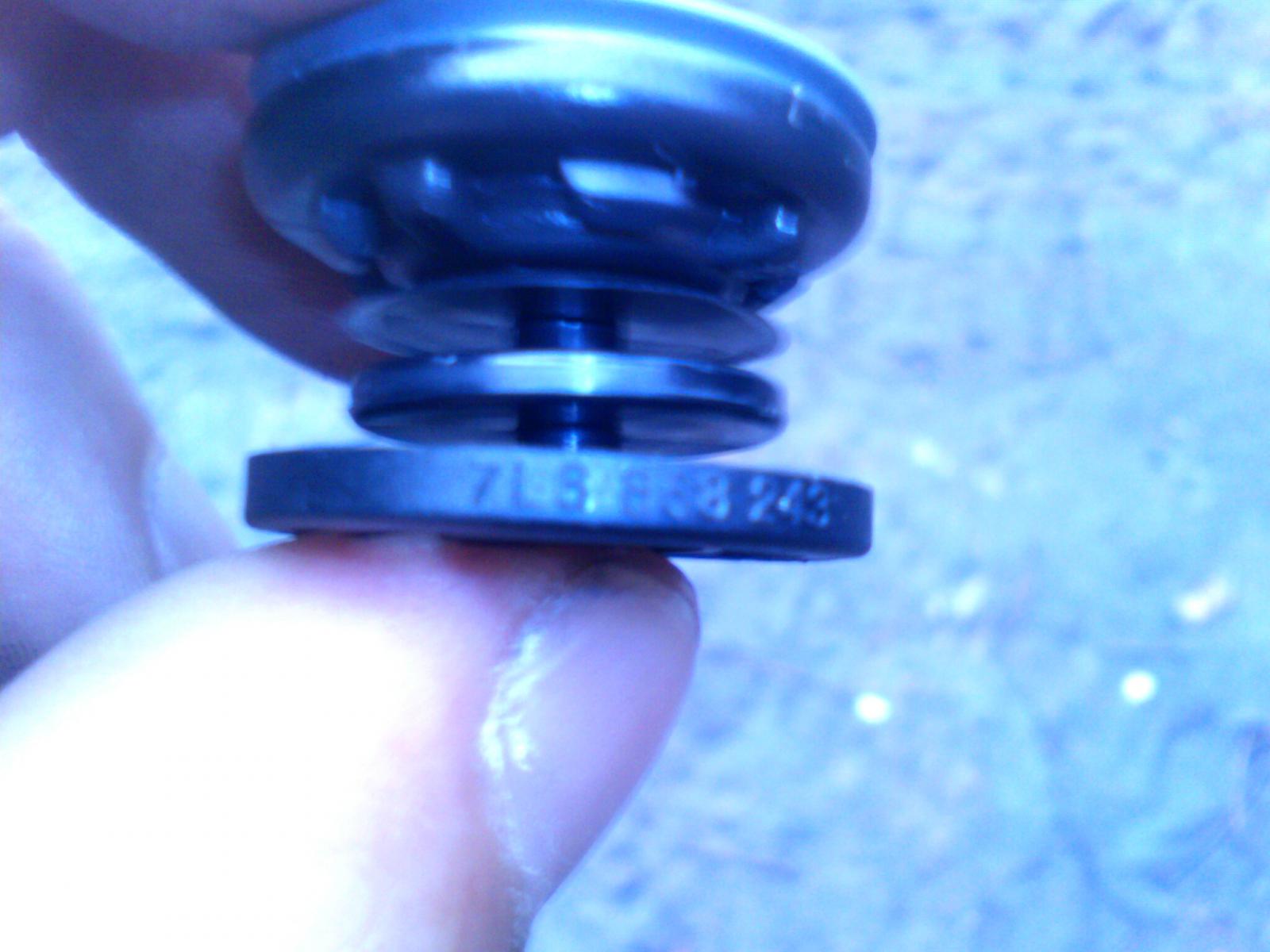

    Миниатюры Миниатюры Подсветка в дверях, зеркалах-img0408a.jpg
    Последний раз редактировалось сосед; 30.10.2012 в 21:31.

  5. #145
    Евгений
    Старожил
    Цитата Сообщение от Axlgrad Посмотреть сообщение
    Отчет будет малость корявым... В основном это связано с тем, что подвела техника, ну и сам тоже хорош... Забыл фотоаппарат, и снимал на телефон, а у него всего 2 больших пикселя и без фотовспышки... И еще по конец добило то, что телефон показывает все фото, а при копировании на комп, пишет почти у половины фотографий ошибка файла и отказывается копировать... Так что отчет будет состоять из того что есть!!!

    Во первых стоках своего отчета, хочу поблагодарить наших уважаемых одноклубников: сосед и руся33!!! Спасибо за вашу поддержку! Без ВАС я бы не пришел к исине!!!

    Во вторых строках своего письма, для тех кто будет воплощать данный проект в жизнь, предлагаю ознакомится и с информацией наших близких по техническому оснащению форумов:
    GOLF CLUB
    VW Golf V. Установка подсветки дверей.
    (Golf 5) Как я подсветку в двери колхозил.
    TOURAN CLUB
    Установка фонарей подсветки в передние двери VW Touran

    И так начнем....

    Сразу оговорюсь, выше в теме речь идет о подключении подсветки к концевику постпредством врезается в цепь. Удобство заключается в том, что не нужна адаптация в БК, будет работать и так...
    И простят меня одноклубники - это КОЛХОЗ!

    Мы пойдем ПРАВИЛЬНЫМ путем!!!

    Как разбирать дверь описывать не буду - фото не делал да и процесс уже не однократно описан... Рекомендую почитать (Golf 5) Как я подсветку в двери колхозил - описывают самодельный "инструмент" по отщелкиванию клипс...

    И так, я предполагаю что мы сняли обшивку двери.....
    Внимательно смотрим на дверь и видим вот такой разъем...
    Нажмите на изображение для увеличения.

Название:	1.jpg
Просмотров:	593
Размер:	84.3 Кб
ID:	9976
    Он то нам и нужен...

    К сожалению нет фото как он разбирается, но если внимательно посмотреть, то будет все понятно... Просто осторожно!
    После того как разъем разобрали, нам надо внедрить в него два проводка... Если ВЫ читали материалы форумов, то уже знаете какой у них код, и можете топать их заказывать... Мне этот разъем напомнил IDE разъем компьютера... И засучив рукава я полез в коробки с компьютерным барахлом...
    Надыбил пару проводов и такими разъемами.
    Нажмите на изображение для увеличения.

Название:	19(1).jpg
Просмотров:	498
Размер:	20.7 Кб
ID:	9977
    фото из инета

    Аккуратно, при помощи зубочистки (что было под рукой) вытащил два проводка и вставил в разъем.
    Тут у Вас возникает вопрос, куда конкретно вставил... А вот вам схемка...
    Нажмите на изображение для увеличения.

Название:	2.jpg
Просмотров:	493
Размер:	94.2 Кб
ID:	9978
    Кода рисовал схему, мог малость контакты не все отразить, делал на память и по фото отпадного качества... На всякий случай пусть тоже будет здесь
    Нажмите на изображение для увеличения.

Название:	4.jpg
Просмотров:	158
Размер:	28.3 Кб
ID:	9979
    Как видие, не очень виден верхний угол.

    Фонарики на ваше усмотрение, только имейте в виду если ВЫ выбрали диодные, то может возникнуть проблема с адаптацией в БК, точнее не с самой адаптацией, а с тем как БК видит диоды, и в данном случае может понадобится обманка... Тут вам наверно поможет сосед, и его сообщения в этой теме (где-то здесь). Я тут ПАСС!

    Итак кроме фонариков, я еще в прикупил разъем, чтобы при снятии накладки, можно было бы провод разъединить...

    И конечно адаптация в БК ВАСЬкой...
    Для двери водителя надо заходить в блок- 42, для пассажирской блок-52 и прибавить 64.. У меня было 48 прибавил 64 и получил 112....
    Нажмите на изображение для увеличения.

Название:	3.jpg
Просмотров:	1715
Размер:	82.6 Кб
ID:	9985

    К сожалению пока я седлал только дверь пассажира, и фото результата нет - ошибка файла!!!
    И думаю к водительской пер

    Спасибо за внимание!!!

    P/S Кто в теме можно все это не читать, а просто взглянуть на картинки, и не жужать, что я только в конце предупреждаю об этом!!!
    отличный отчет!!!!! если таких будет много-темы преобразятся))))

  6. #146
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    А схемка то ( вернее сам блок стеклоподъемника) то отличается ...Нужна самому подсветка, только разбирать дверь не хочу, знаю я потом - клипсы, греметь начнет.Есть 2 вопроса клипсы как на фото (У Гольфа такие же, но все же лучше уточню) и второй вопрос- цвет провода с концевика?

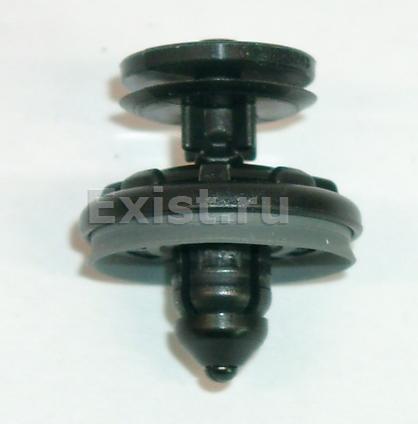

    фото клипсы, не в 3D, но похоже что они самые - как у Гольфа

    Подсветка в дверях, зеркалах-.jpg Подсветка в дверях, зеркалах-img.jpg

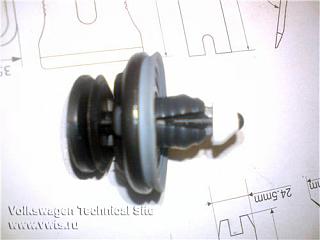

    Клипсы обшивки двери - код детали для заказа 6Q0 868 243.

    вот тут тема снятия обшивки двери водителя на VW Golf 5 хорошо раскрыта...

    а про цвет провода не скажу, я просто новые провода ставил... я ни куда не врезался.


    да, а по поводу разных блоков стеклоподъемников и прочего не плохо описано в статье VW Golf V. Установка подсветки дверей. Там в теме обсуждаются машины разных годов выпуска, может что и нам подойдет...
    Последний раз редактировалось Axlgrad; 01.11.2012 в 12:22.

  7. #147
    Axlgrad
    Участник
    Цитата Сообщение от Евгений Посмотреть сообщение
    отличный отчет!!!!! если таких будет много-темы преобразятся))))
    СПАСИБО!

  8. #148
    Axlgrad
    Участник
    Цитата Сообщение от Игорь 2906 Посмотреть сообщение
    ...но решил поставить подсветку в фонари в дверях(во вложении) и увидел что они не гаснут а тускло горят...
    У меня на Гольфе на бампере стояли кактафоты (кто не знает по французики, отражатели по русски), так вот я его как то снимал, и в нутри стояла просто блестящая бумажная подложка, чтоб лучше отражал... Я вот подумал может тоже по аналогии сделать например из скотча алюминиевого. Чтоб получился бутерброд типа: отражатель - диодная лента - скотч... Думаю эффект все же будет - малость по ярче светить будет.

  9. #149
    Игорь 2906
    Автор темы
    Благодаря Вам форумчане недостаток исправлен, но уже своими руками!!! Все работает и гаснет когда ему положено!!!)))

  10. #150
    Axlgrad
    Участник
    Начало было тут, но не было фото результатов. Вот сделал несколько фото...

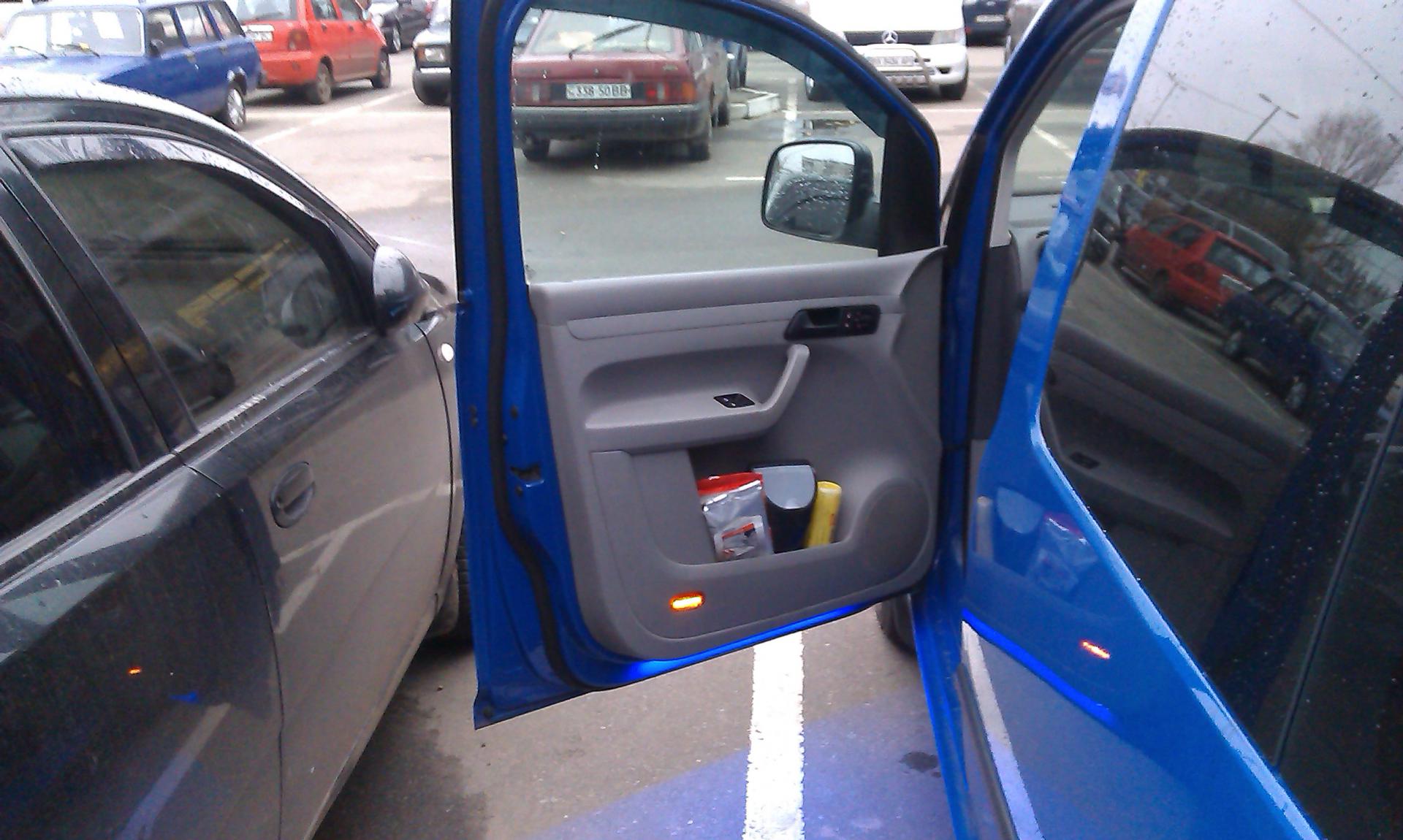

    Подсветка в дверях, зеркалах-img_2023-800x600-.jpg
    на фото видно, что подсветка имеет синеватый цвет - реально это не так, чисто белый, можно охарактеризовать как холодное свечение

    Подсветка в дверях, зеркалах-img_2027-800x600-.jpg
    малость подкорректировал яркость и контрастность, чтобы лучше видно было

    Подсветка в дверях, зеркалах-img_2030-800x600-.jpg
    фото сделано из салона, такой вид открывается когда сидишь в кресле и открываешь дверь


    Как вывод:
    1. логотип малость кривоват, но это зависит от угла низа карта двери, если угол прямой, то логотип без искривления
    2. свет белый, холодный, на фото у меня и в интернете имеет синеватый оттенок - особенность цветопередачи фототехники
    3. реально свет подсветки ярче, чем на фото, опять же это вопрос фотографирования и восприятия других источников света
    4. т.к. дело имеем с рисунком логотипа VW, и есть места ярко освещенные и места без освещения, то как итог следует признать, что как подсветка функция выполняется на 70% (субъективно), но этого вполне достаточно, чтобы не встать в лужу
    5. цена вопроса колеблется от 20 баксов (600 рубчиков) и ожидания заказа с месяц, до 2700 рублей с доставкой в день заказа.

    Может, что забыл... Если что, спрашивайте.
