Подсветка в дверях, зеркалах

Страница 14 из 30 ПерваяПервая ... 4121314151624 ... ПоследняяПоследняя
Показано с 131 по 140 из 297
  1. #131
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    ....Выход один: в верхнем разъеме ....
    т.е. мне нужен не разъем не тот который я на фото отметил....

  2. #132
    сосед
    Старожил
    Я не готов ответить как на авто 2011 м.г., да и фото не очень качественное, вот у Руси насколько я помню + взят с верхнего разъема, а "-" в тонком жгуте который по всей двери идет....Да это не принциально...верхний..нижний...Контролькой прозвоните, чудес то не быват

  3. #133
    сосед
    Старожил

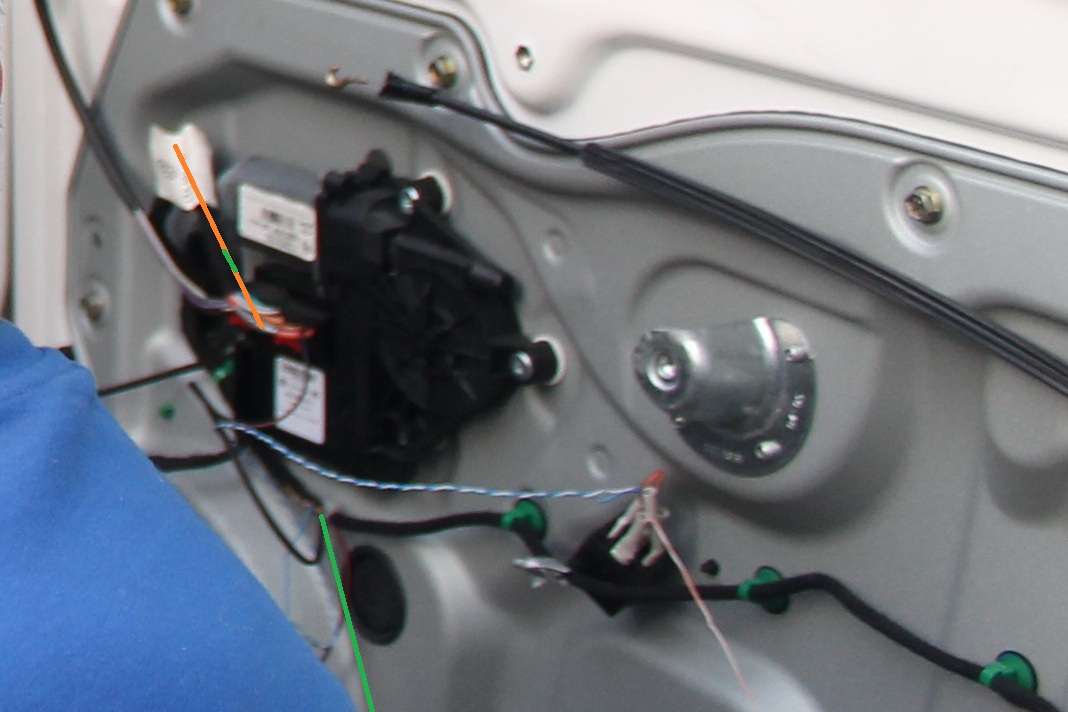

    Память не подвела...см. фото (оранжевая полоска +, зеленый "-"подключения Руси, качество не очень, т.к. мы себя фоткали, увеличил насколько смог без наших физиономий)))
    Миниатюры Миниатюры Подсветка в дверях, зеркалах-img_0005.jpg
    Последний раз редактировалось сосед; 27.10.2012 в 23:25.

  4. #134
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    ...чудес то не бывает...
    Это конечно да, чудес не бывает, но мы их делаем....
    Просто все же хотелось знать от куда я плюс беру... А если подключусь к обогреву зеркал, так что подсветка будет работать когда обогрев будет включен (пример условный)...

    И опять возникает вопрос, если "лампа" не адаптирована в бортовом компе, то будет ли на нее подаваться электричество... Или надо с начало адаптировать в БК а потом искать куда подключать... Не хватает опыта общения с авто у которых есть БК!!! Но вроде Руся с начало подключал, а потом адаптировал, да и на других форумах вроде как с начало подключают а потом адаптация в БК...

    Да фото не очень, все же в гараже недостаточно освещенности и качества от фото не могу добиться....

  5. #135
    руся33
    Старожил

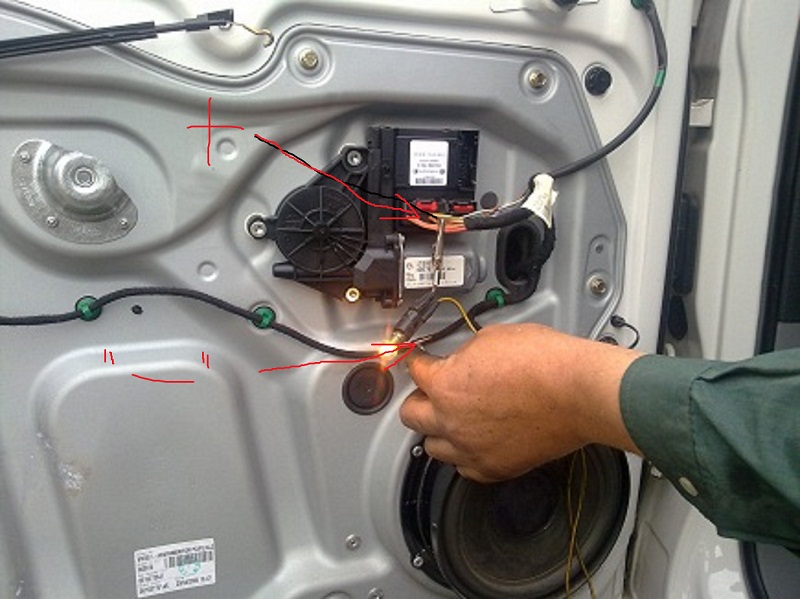

    Вот такhttp://www.caddy-club.ru/attachments...1082012479.jpg ничего потом не адаптировал Как мы с соседом подключили так и ездил.Может и это было моей ошибкой потому чтО после проверки ВАСЕЙ повылазело много ошибок.Если надо обнародую.
    Миниатюры Миниатюры Подсветка в дверях, зеркалах-11082012479.jpg
    Последний раз редактировалось руся33; 28.10.2012 в 00:13.

  6. #136
    Axlgrad
    Участник
    Цитата Сообщение от сосед Посмотреть сообщение
    Память не подвела...см. фото (оранжевая полоска +, зеленый "-"подключения Руси, качество не очень, т.к. мы себя фоткали, увеличил насколько смог без наших физиономий)))
    И за провод "заткнуто" реле - для обмана на предмет диодов...

    Просто к другому разъему на двери меня толкает вот такой текст: Имея во всех дверях стеклоподъемники мы соответственно имеем и блоки управления в них.В блок управления в каждой двери вставлен разъем "с розовым ключиком"(он нам и нужен).Подключение фонарей в перед.дверях в 18 и 19 контакты этого разъема,а в задних в 4 и 14 контакты....
    Это взято с Гольф клуба

    Опять же без схемы, сложно говорить...
    Но предполагаю, что возможно два варианта подключения...
    Первый - штатный, т.е. предусмотрены контакты для подключения подсветки, где включением и отключением подсветки управляет непосредственно БК. И тогда становится логичным необходимость адаптации лампы.
    И второй вариант, когда подсветка подключается к концевику. Тогда не понятно зачем нужна адаптация по идее просто лампа врезается в цепь. Причина видеться только одна, БК проверяет цепь на исправность и наталкивается на лишнее "сопротивление" (не знаю как точней описать, но по аналогии возникновения ошибки при разнице между диодами и лампой). Но и тогда, как указание на наличие лампы ликвидирует ошибку, ведь для БК здесь не должно быть ламп, и при адаптации виртуально лампа появляется в другой цепи - штатной.

    Так что получается, если при подключении подсветки к концевики и адаптации лампы, ВАСЬКА не находит ошибки, то не какого иного штатного подключения не существует...

    Вот такие мысли в слух... Оспорьте, поправьте и т.п. ибо это попытка понять истину...
    Последний раз редактировалось Axlgrad; 28.10.2012 в 00:29.

  7. #137
    руся33
    Старожил
    Все верно.Поэтому Вася у меня находит кучу ошибок.

  8. #138
    Axlgrad
    Участник
    Цитата Сообщение от руся33 Посмотреть сообщение
    Вот так
    Поверьте, я всю тему читал... так что вроде как в курсе... И по этому решил что дело минут на пяток, если пойти по этому пути... но, не судьба...

    Вопрос, сами подбирали или по схеме как у Игорь 2906

  9. #139
    сосед
    Старожил
    То, что в данном варианте берется + с блока стеклоподъемника , через который идет транзитом все управление и стекла и ц/з и зеркала и поэтому тут есть риск нахватать ошибок как собака блох и в блоке конфорта и неизвестно еще где, если тупо без развязки через реле или диоды впендюрится на прямую. По логике вещей надо идти 2 вариантами 1.минус с концевика замка (через диод) , а + или искать в двери постоянный или тащить отдельно,2. тупо врезаться уже в самом авто, через блок управления освещением и естесенно адаптировать потом (при условии использовании лапм), про с/д не скажу, может итак прокатит и тащить пару проводов уже в дверь.

  10. #140
    Axlgrad
    Участник
    УРА У МЕНЯ ЕСТЬ ПОДСВЕТКА В ОДНОЙ ДВЕРИ!!!

    Пытался делать фото телефоном.... Постараюсь завтра небольшой набросок сделать того как делал...
