    НОУТБУК, SSD, HDD и ULTRABEY ОТЧЁТ

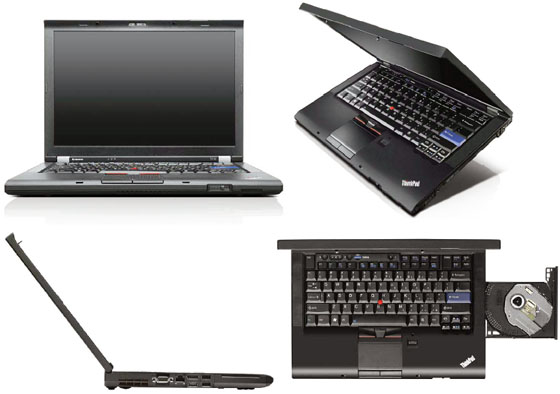

    В своё время был куплен ноутбук LENOVO T510i,НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-lenovo-thinkpad-t510i_general5.jpg (http://www.notik.ru/information/topic/1315) для работы. Именно эта модель, с «никаким» видео, но с отличным железом и корпусом. И возможностью модернизации в виде до установки доп. аккумулятора или ус-во ULTRABEY

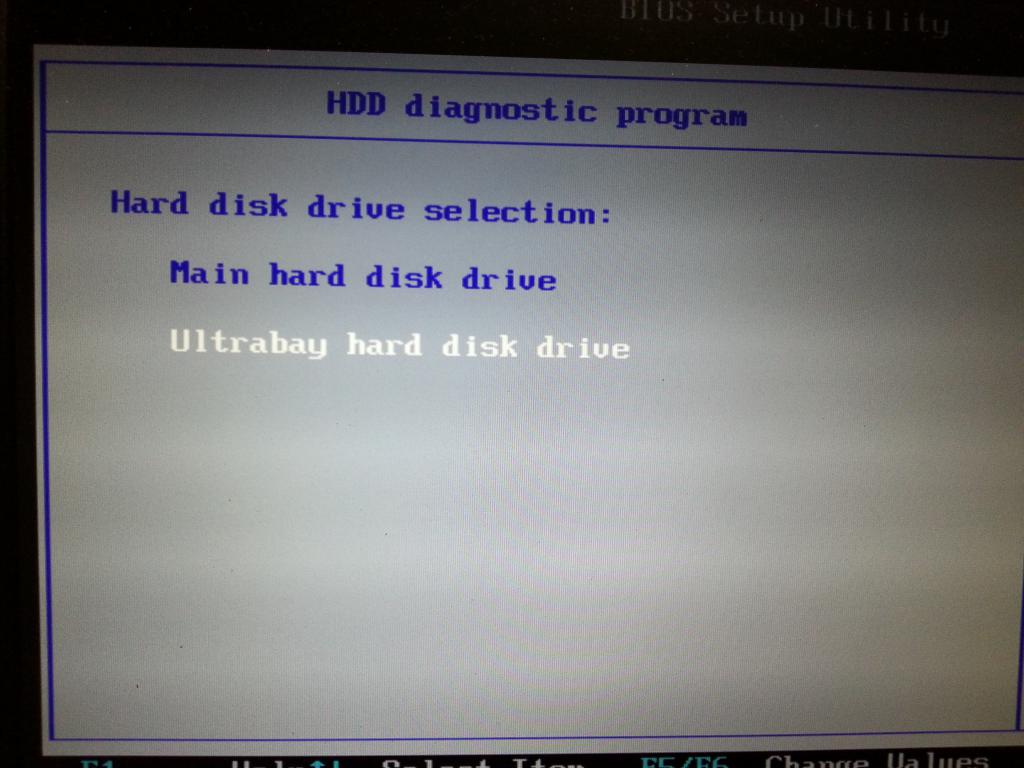

    НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_151134.jpg (не знаю почему все называют ОПТИБЕЙ?) В виду отсутствия оных в то время всё это отложилось на какой-то срок. И вот пришёл ТОТ день. Как раз в качестве мелких, но приятных подарков себе на новый год. Были приобретены некоторые вещи.
    Всё началось с замены одной из планок памяти 1Ггб на 4ГНазвание: 105553.jpg
Просмотров: 184

Размер: 6.9 Кб (Samsung M471B5273DH0-CH9 4 ГБ DDR3-1333 DDR3 SDRAM (9-9-9-24 @ 666 МГц) (8-8-8-22 @ 609 МГц) (7-7-7-20 @ 533 МГц) (6-6-6-17 @ 457 МГц) (5-5-5-14 @ 380 МГц)) . Вторая планка в 2Гига ждёт своего часа. Почему 4, а не 8 или 16? Многие владельцы ноутбуков наверняка знают, что ихние ноуты не поддерживают больше 8Г, к сожалению. Ради установки 64 битной системы. Коих скачано немало с торрентов, дабы найти ту единственную без «сборок», добавок, отключений и т.д.

    Тут же был куплен SSD на 128 ГиговНОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-productimage5239.jpg (119 доступных) и установлен вместо штатного. В итоге остались не удел HDD на 720 и 320 гигов. Ну гонять 720 в виде внешнего не хочется. Значит…

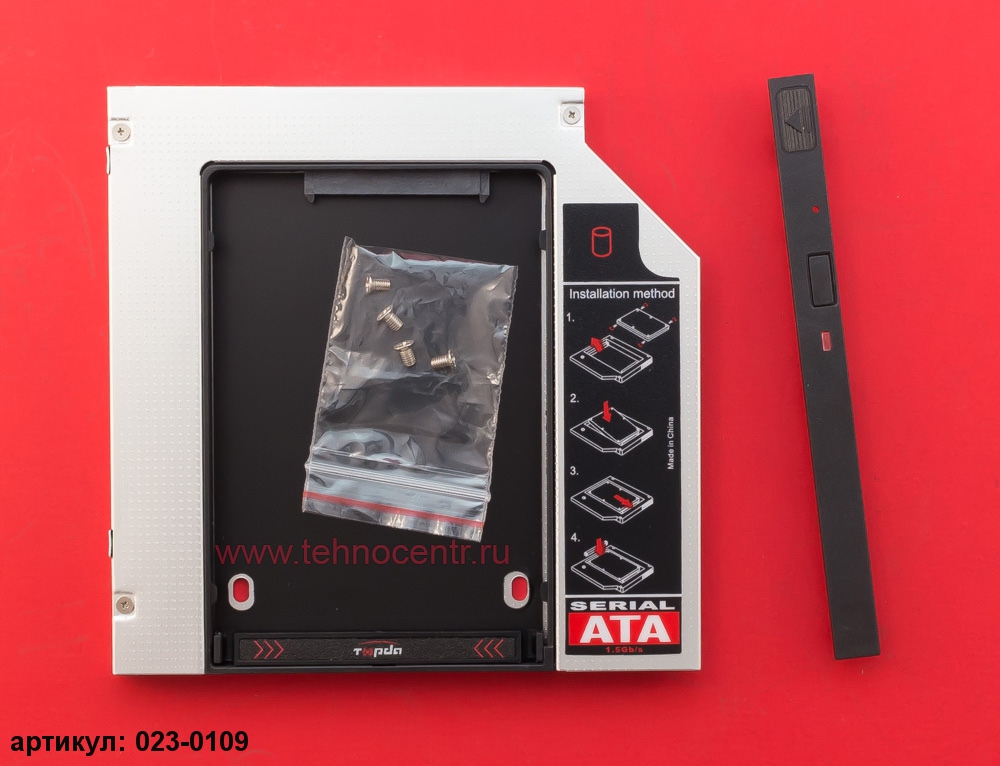

    Осталось дело за ультрабей. На митинском рынке был найден девайс за 700рНОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-item-litebox-img.jpg (вообще цены от 1 000 до 1 500р) Привезён домой, распакован, заряжен HDD на 320Г, установлен вместо двд и … фиг вам. Не работает. Тут же девайс был разобран (отнести поменять – даже в мыслях не было, хочу всё знать или, а как это устроено?). Вооружился мульти метром и прозвонил всё что было возможно (прозванивать то нечего). Менял другие HDD, проверял настройки BIOS a – всё без толку. Тогда, GOOGLE- знает… почти всё. Нашёл статью парня, который так же мучился как я, и нашёл выход. Я пошёл по его стопам, но с меньшими затратами.

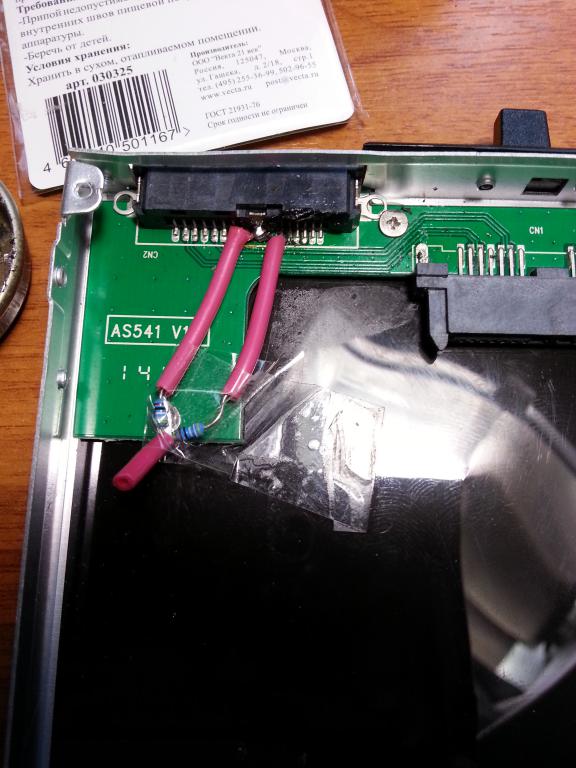

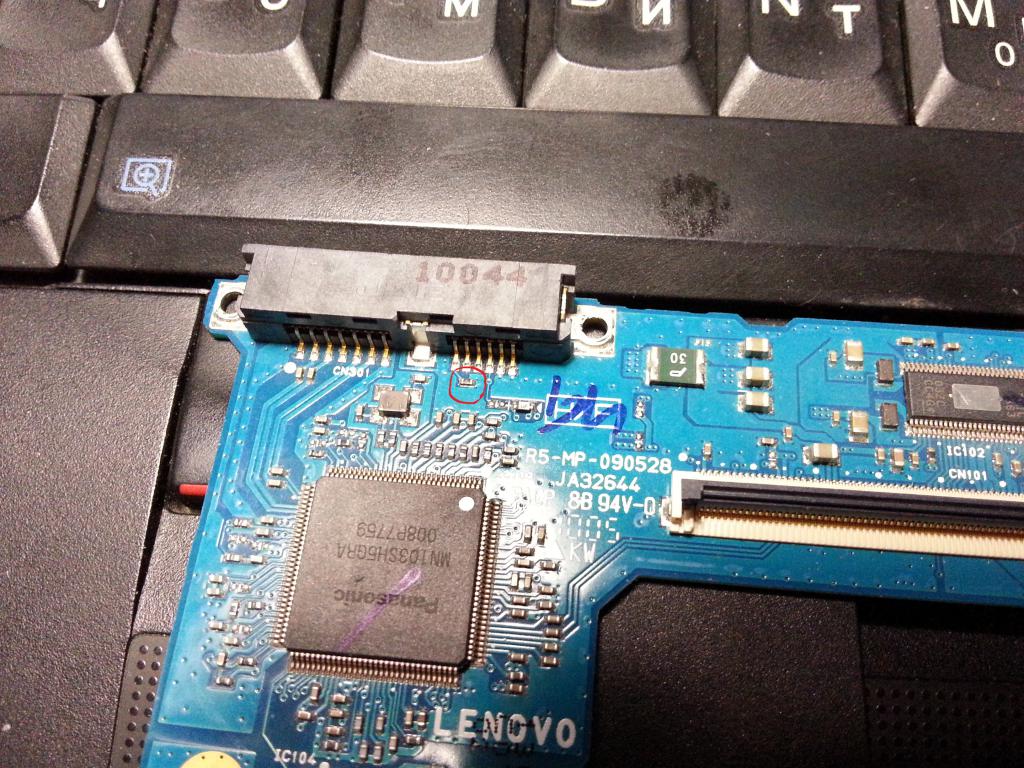

    На фото видно маленький резистор, (обведён кружочком) НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_234342111111.jpg между GND и первой ножкой разъёма. Его номинал составил 996 Ом. Кинулся в поиск по квартире, нужного конечно не оказалось, но нашёл два на 460 ОМ. Спаял их последовательно и припаял (не с первого раза правда, паяльник был херовый) как - смотрите фотоНОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_130906.jpg. Не очень красиво, но надёжно и без всяких там реле и конденсаторов, как у того парня. Воткнул в сие ус-во 520 гигометров и в ноут. ….. Ура! Заработало!!!!

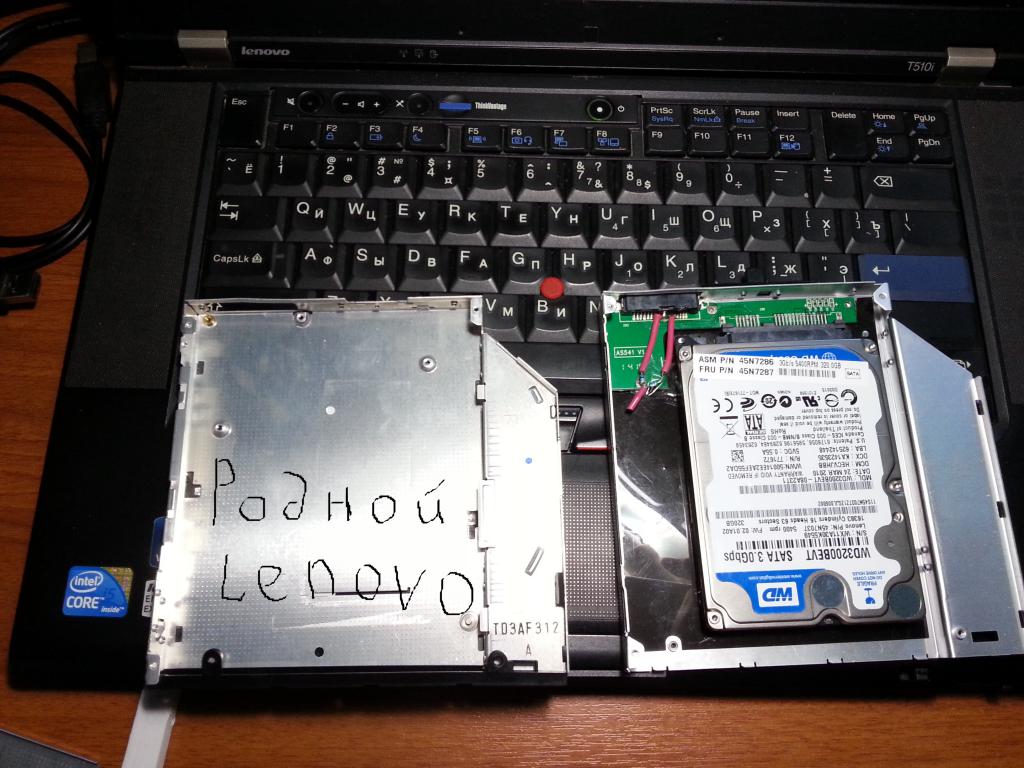

    Оставался старый, но родной ДВД от данного ноута, он был разобран и при помощи «болгарки» подогнаны плата от ультрабея к корпусу родного двд (из-за того, что купленный ультрабей(оптибей), очень туго ходил в гнезде двд.

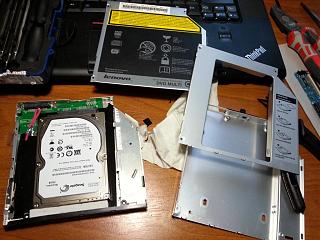

    Установлен HDD на 750Гигометров, зафиксирован и всё сие изделие установлено в отсек ДВД.НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_145410.jpg

    И да, всё работает.

    Тут же включил тест аиды, дабы посмотреть температуру

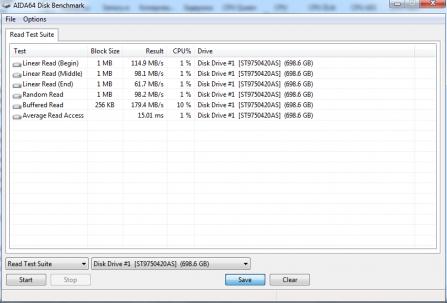

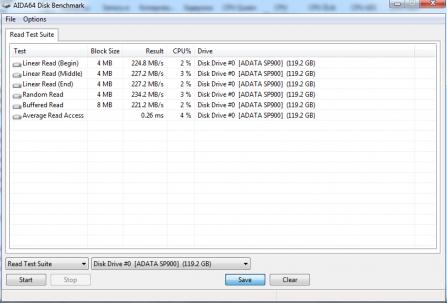

    Ну и сравнил ssd & hdd : НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-diskbench.jpgНОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-diskbench2.jpg


    Ну и подведу итог. Я ДОВОЛЕН КАК СЛОН.
    P.S. Цены: SSD 4500-5000р
    ULTRABEY(или оптибей) 700р
    новый паяльник 860р
    оперативка 2800р
    набор для пайки 143р
    и время - оно бесценно. Если всё под рукой 1-2 часа, с кофем.

    Да и ещё. Не у всех могут возникнуть сии проблемы, это мне и тому парню так не повезло.

  2. #2
    boroda296
    Автор темы
    Ещё фото

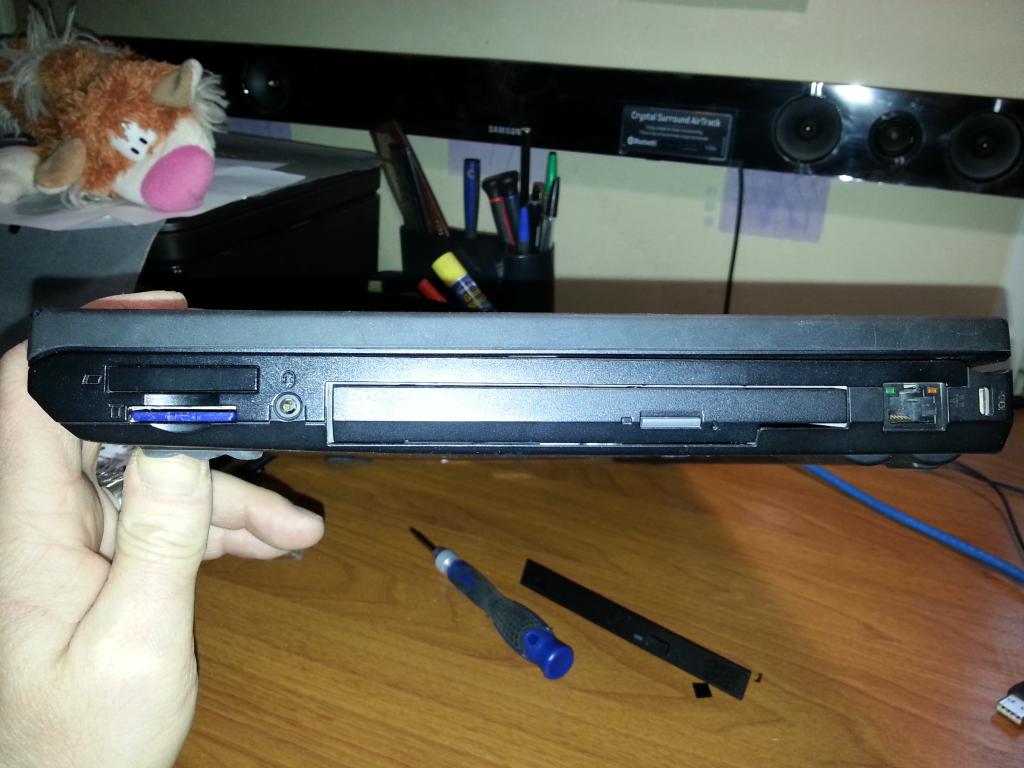

    НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_150745.jpg

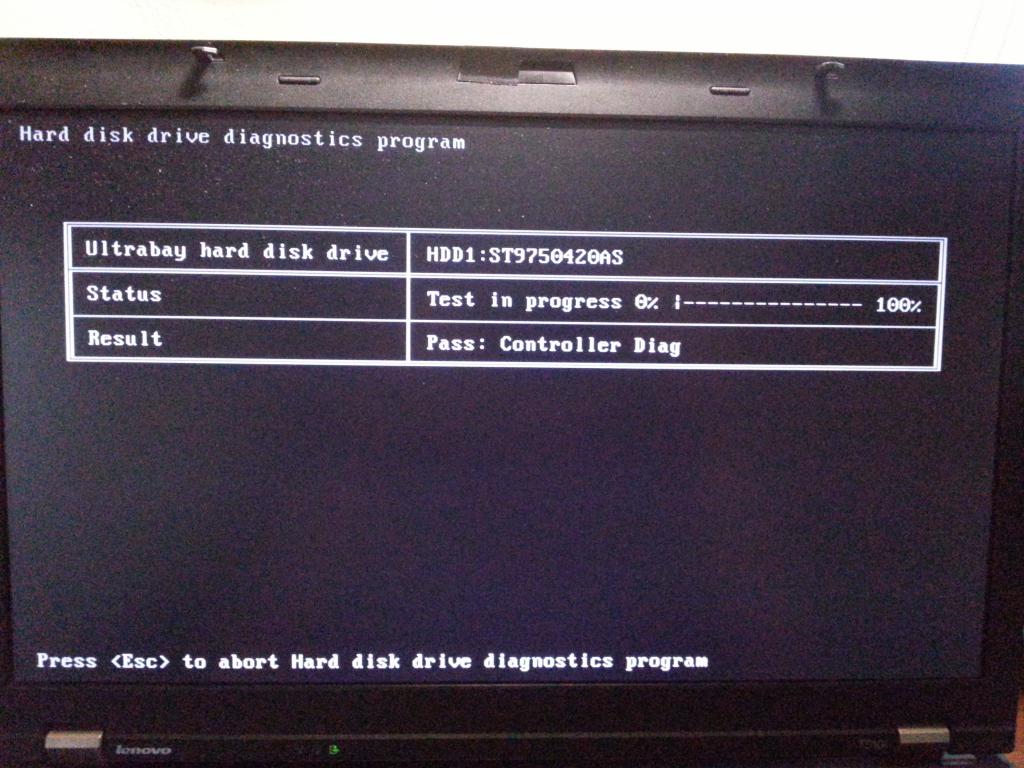

    НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_151145.jpg

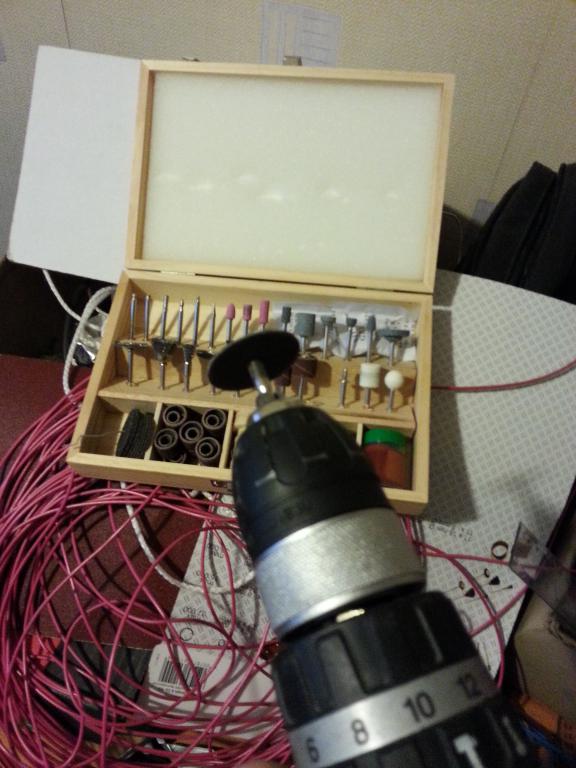

    НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_144537.jpg
    НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_142648.jpg

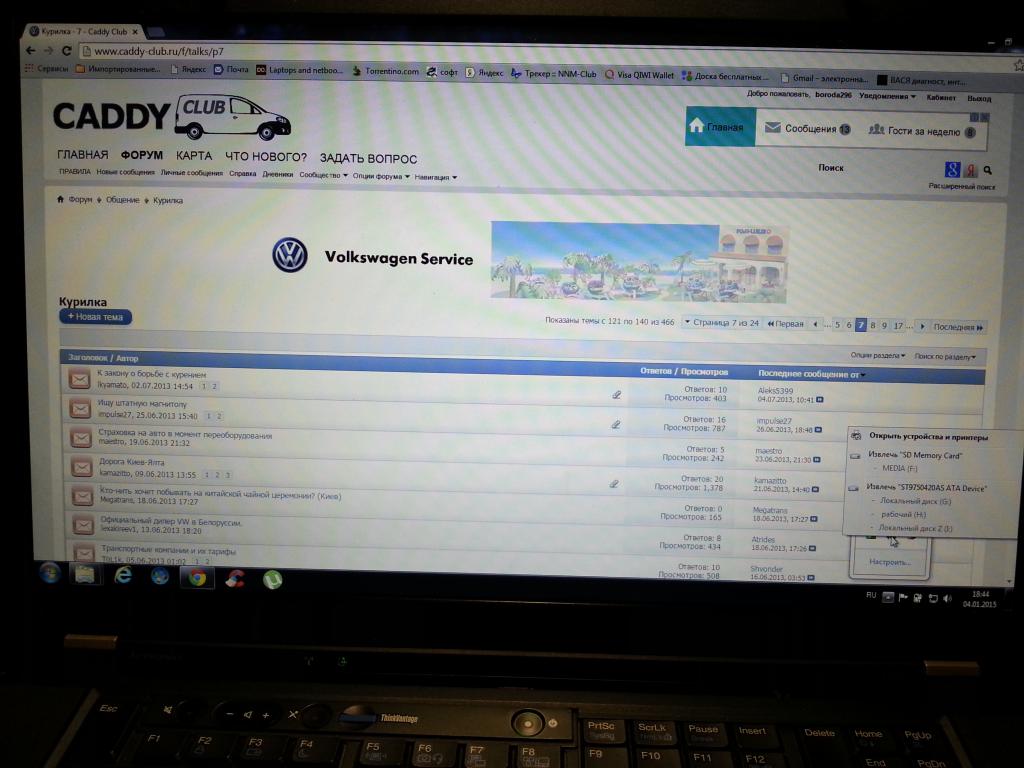

    НОУТБУК, SSD, HDD и ULTRABEY  ОТЧЁТ-20150104_184641.jpg
