  1. #231
    Sanya64
    Старожил
    Цитата Сообщение от Маклай Посмотреть сообщение
    для чего нужна эта перемычка между трубой подачи и трубой обратки?
    Михаил, обычно перемычку (правильно байпас) врезают сразу после счётчика тепловой энергии. Обязательно на байпасе присутствует регулирующий кран. С помощью этого байпаса можно подмешивать в обратку более горячую подачу и за счёт этого увеличивать температуру обратки (уменьшать разницу температур подача-обратка и тем самым снижать количество потреблённой тепловой энергии).
    В твоём случае я кран не наблюдаю.

  2. #232
    Маклай
    Дед
    Ага...Саша, вот тут всё понятно, спасибо, что вразумил недорослей. Но в моём случае там нет никакого регулирующего крана. Лады, отложим этот разговор до понедельника - сфоткаю схему целиком и сфоткаю это место в оригинале, так сказать в живую...

  3. #233
    Маклай
    Дед

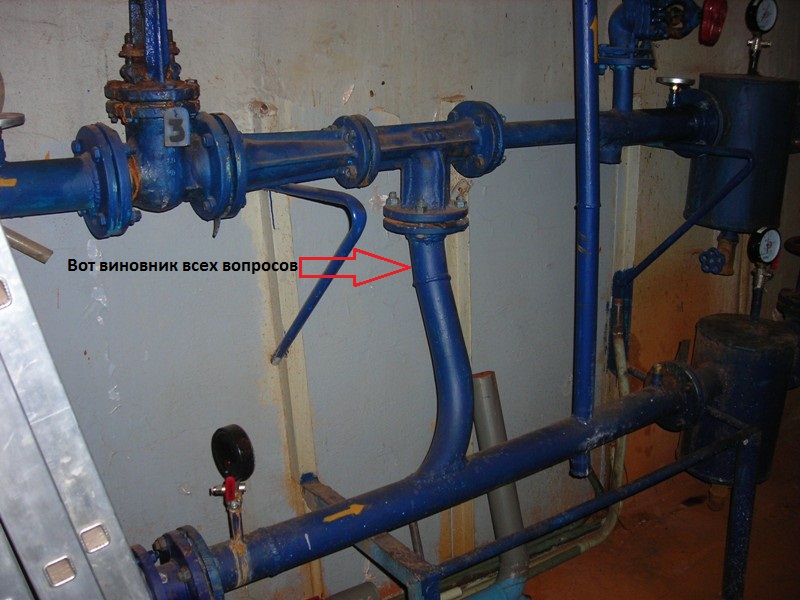

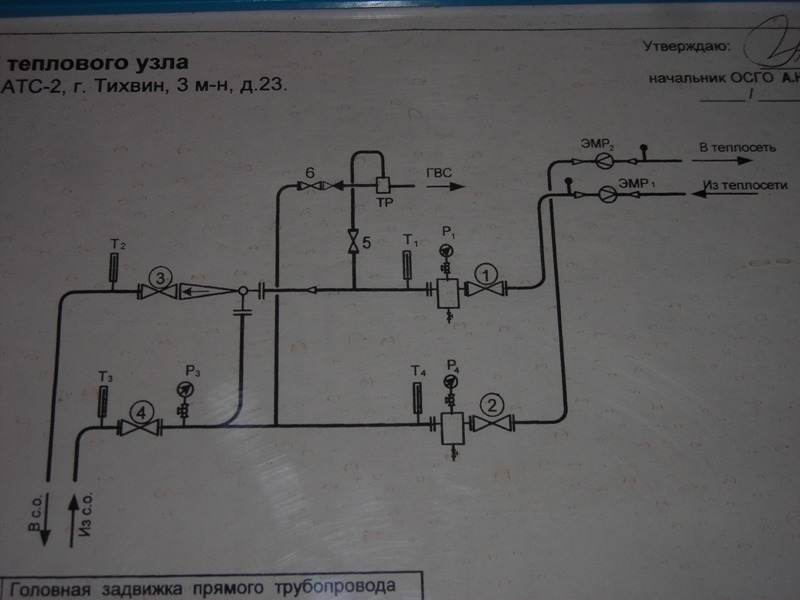

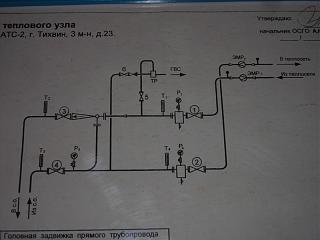

    Значит так -в инете не ковырялся и ничего не искал, как-то руки до нужных клавиш не доходили и мозги другими темами были заняты. Посему - схема и фото этого участка:Страна Советов( или советы бывалых...)-dscn5800.jpgСтрана Советов( или советы бывалых...)-dscn5805.jpg

  4. #234
    cadd
    Старожил
    Может для промывки системы, чтобы закольцевать реагент...
    Завтра напрягу своего главного инженера, может что дельное скажет.

  5. #235
    Маклай
    Дед
    Жень, тебе хорошо, ты спросить можешь. А мне, вот, не у кого...Кто ж ещё кроме друзей-клубней поможет

  6. #236
    cadd
    Старожил
    Цитата Сообщение от Маклай Посмотреть сообщение
    ты спросить можешь. А мне, вот, не у кого...Кто ж ещё кроме друзей-клубней поможет
    Противоречие получается)))
    Не волнуйтесь, вместе разберемся!

  7. #237
    Sanya64
    Старожил
    Цитата Сообщение от cadd Посмотреть сообщение
    Завтра напрягу своего главного инженера
    Маклай, и я завтра покажу сиё чудо теплоэнергетики своему инженеру по профилю (хотя я и сам энергофак заканчивал , но специализация чуть другая - ГТУ).

    Не силён в сантехнике, но если этот тройник не предохранительный клапан (когда в подаче давление резко возрастает выше допустимого, этот клапан открывается и всё избыточное давление уходит в обратку), то этот байпас противоречит законам физики!

    А узел учёта тепловой энергии можно модернизировать, как я выше писал. Экономия будет до 25%!
    Последний раз редактировалось Sanya64; 09.11.2015 в 20:03.

  8. #238
    Маклай
    Дед
    Цитата Сообщение от cadd Посмотреть сообщение
    Противоречие получается)))
    Жень, я имел ввиду на работе...Мне вот ещё интересно, почему он так приварен? Не перпендикулярно, а с плавным изгибом...

  9. #239
    Sanya64
    Старожил
    Цитата Сообщение от Маклай Посмотреть сообщение
    Не перпендикулярно, а с плавным изгибом..
    Сантехника не терпит прямоугольности. Всё соединяется "по ходу движения вещества", дабы избежать доп.нагрузки на трубопровод. Изгиб выполняет роль компенсатора нагрузок на трубу и изменения расстояния между подачей и обраткой.
    А может просто сварщик скосил с размером!

  10. #240
    Alexandr
    Участник
    Маклай сходи по ссылке и будет тебе счастье: - http://otoplenie-gid.ru/elementy/ele...tor-otopleniya
    1 дабы избежать доп.нагрузки на трубопровод. Изгиб выполняет роль компенсатора нагрузок на трубу и изменения расстояния между подачей и обраткой. -- про компенсатор в данном случае говорить не приходится.

    2. А может просто сварщик скосил с размером! - судя по снимку байпас вварили из того что было под рукой.
    Последний раз редактировалось Alexandr; 09.11.2015 в 20:50.
