    Часть вторая.. ))
    Зачем захотелось вскрыть снова ЭБУ?
    Во-первых, вскрыть решил пока окончательно не затвердел клей-герметик. Иначе его потом зубами не отодрать. Ведь может возникнуть потребность снова прошивать ЭБУ, а это снова разборка блока, снова греть теперь уже более прочный герметик, отрывать и т.д.
    Во-вторых, захотелось качественно отмыть плату от флюсов и других возможных загрязнений.
    В-третьих, плату захотелось покрыть электротехническим лаком. Глядя на нежные ножки проца и тонкие дорожки, как человеку немного знакомому с электроникой, прям захотелось это всё окунуть в лак и высушить.
    В-четвёртых, нужно было качественно восстановить тепловой контакт там, где он присутствовал. Некоторые элементы ЭБУ греются очень даже ощутимо.
    В-пятых, по дороге домой родилась ещё одна мысль: как-то так доработать блок, чтобы для последующей его перепрошивки не нужно было снова отдирать крышку и лишний раз тыкать паяльником, припаивая резисторы.

    Сначала думал поставить внутри мелкие релюшки и ими коммутировать резисторы к ногам проца. А релюшку коммутировать тумблером, который установить на корпусе ЭБУ. Вариант мне сразу же не понравился своей "колхозностью", что ли ))) И не особо надёжным элементом как тумблер, установленном в не самом благополучном месте авто. И сверлить корпус как-то не хотелось...

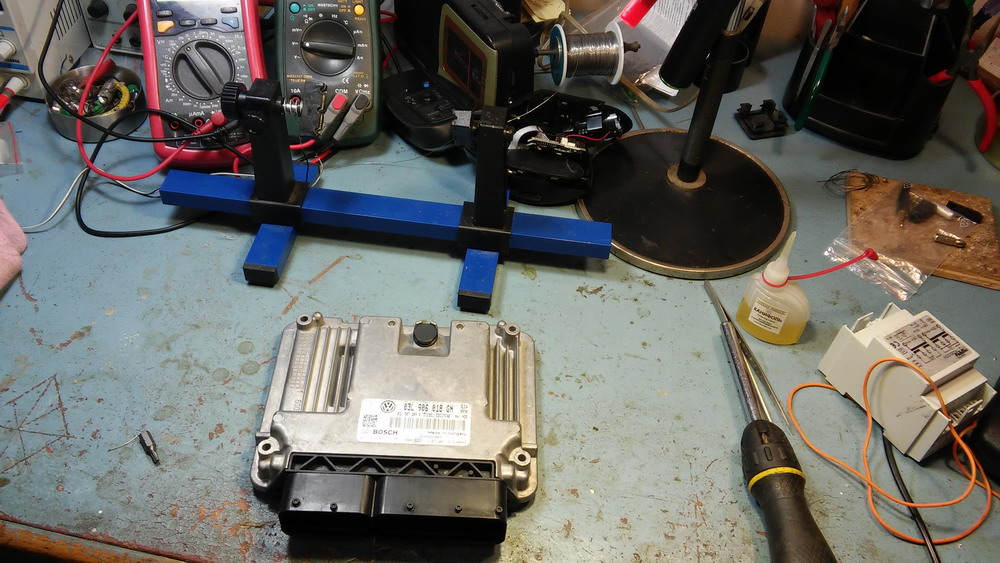

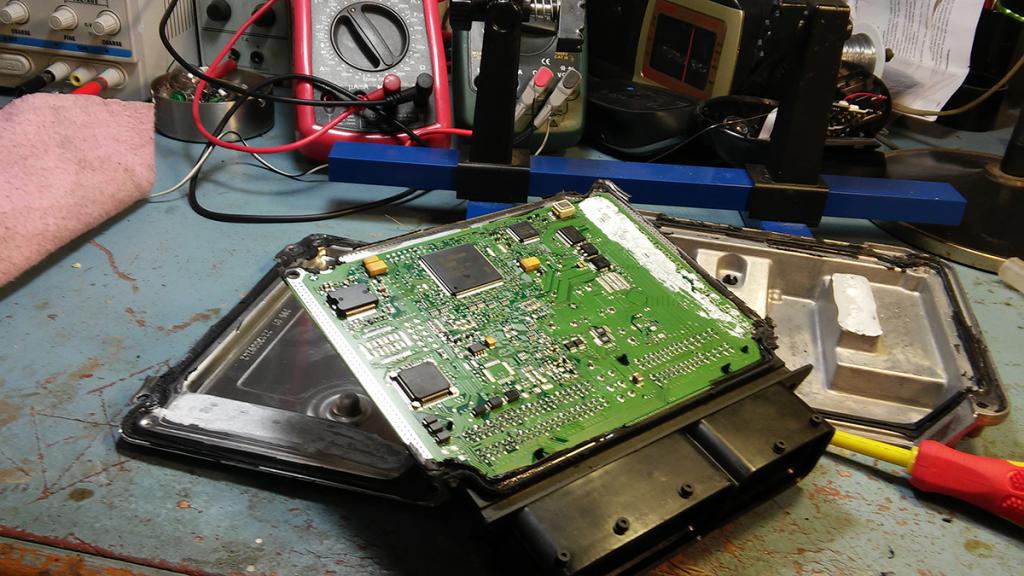

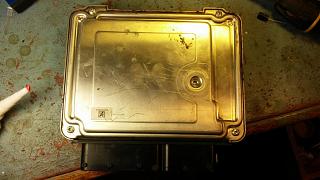

    В общем, по приезду домой блок сразу же был разобран.

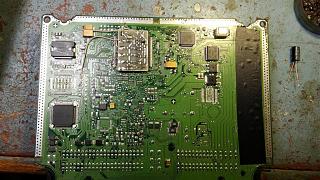

    Белый КаддиЛак  :)-1.jpg
    Белый КаддиЛак  :)-18.jpg
    Белый КаддиЛак  :)-21.jpg

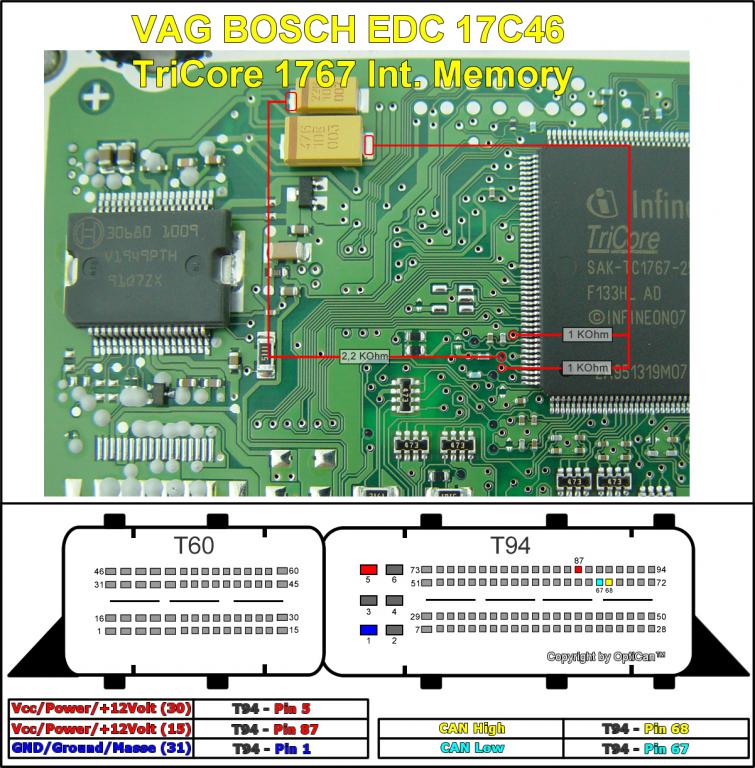

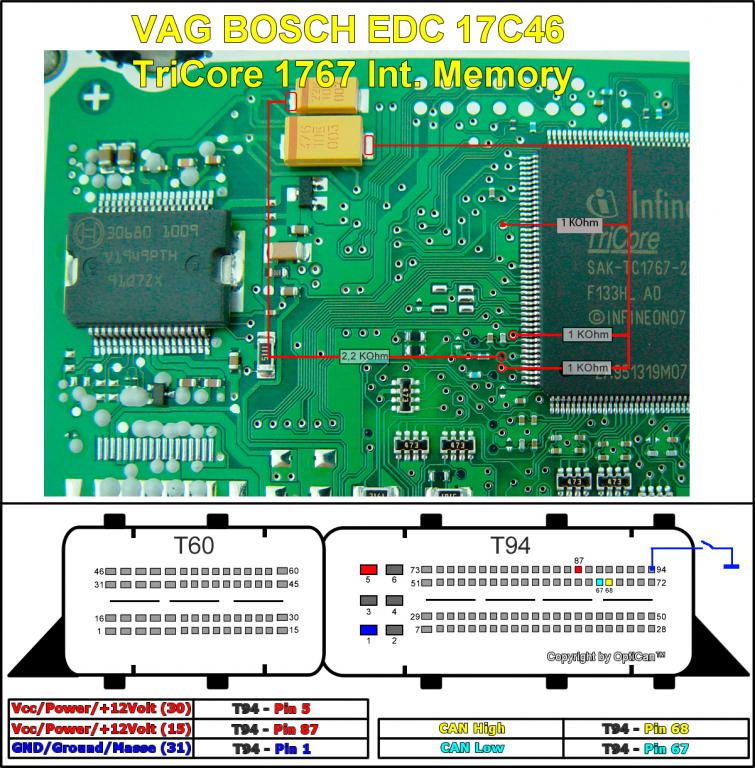

    В интернете на буржуйских ресурсах нашлась схема перевода в boot-режим:
    Белый КаддиЛак  :)-vag_edc17c46_tc1767_int_de.jpg
    Коммутацию было решено сделать на полевых транзисторах, соорудив по быстрячку печатную платку, а управление переводом в boot-режим вывести на пустующую "ногу" разъёма ЭБУ
    Платка на двусторонний скотч 3М приклеена была на проц и вот, что получилось:

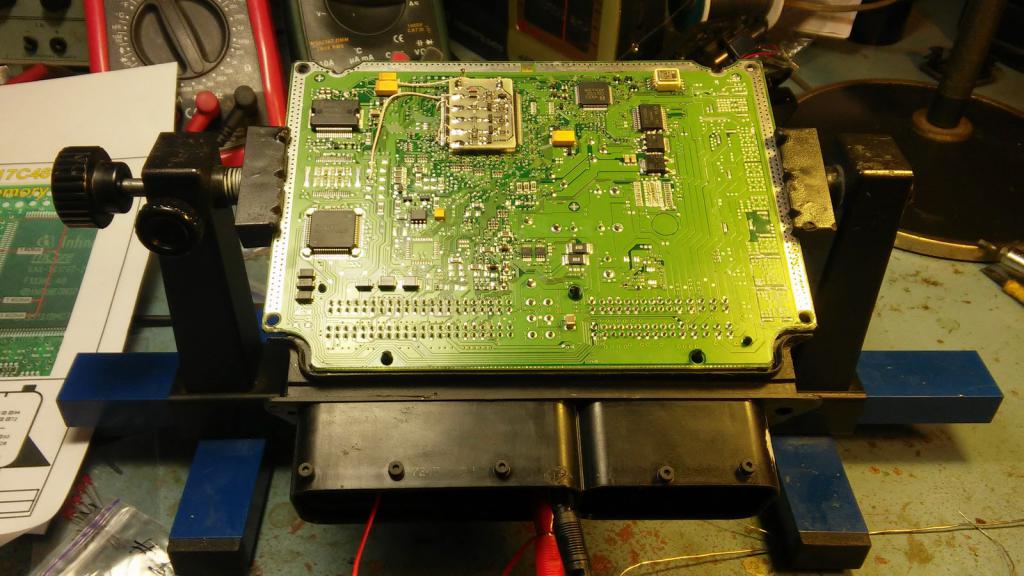

    Белый КаддиЛак  :)-10.jpg

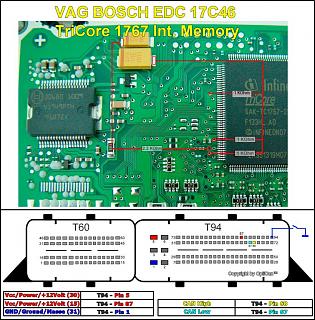

    Схема стала выглядеть так, как на фото ниже:
    Теперь, подключив блок как указано на фото и замкнув ногу номер 94 на "землю" блок переводится в нужный для перепрошивки boot-режим.
    Белый КаддиЛак  :)-vag_edc17c46_tc1767_int_de_1.jpg

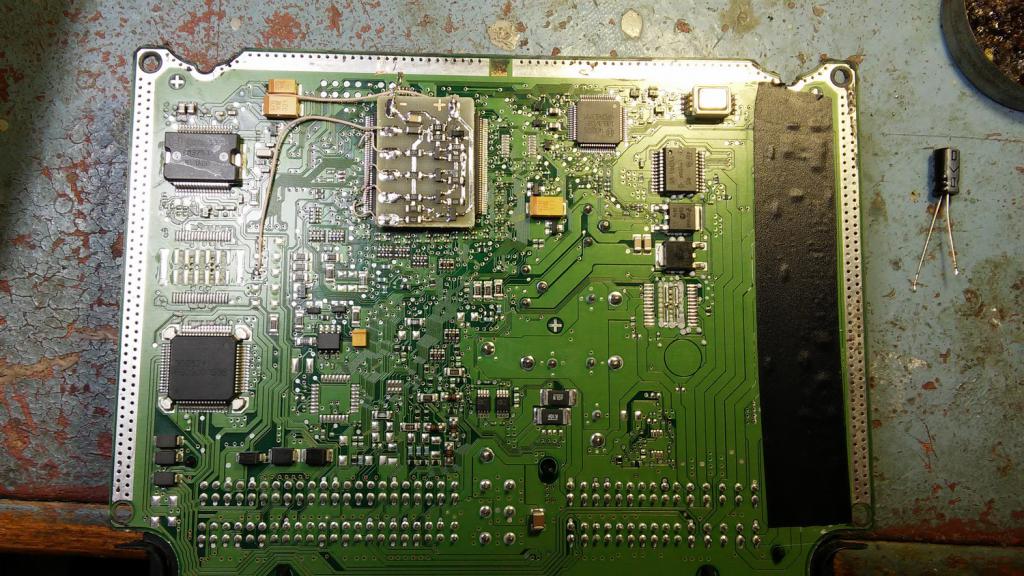

    Далее всё хорошенько отмываем в изопропиловом спирте, сушим феном и готовим плату к лакировке, заклеив изолентой места нанесения термопасты:

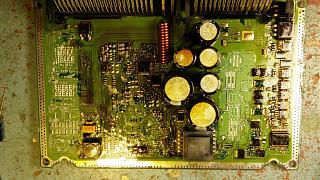

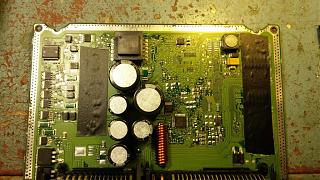

    Белый КаддиЛак  :)-11.jpgБелый КаддиЛак  :)-12.jpg

    Продолжение следует ))

  4. #154
    Sanya64
    Старожил
    Lexander, вы прям нейрохирург!

  5. #155
    Lexander
    Автор темы
    Часть третья )

    Далее лак и сушка феном, стараясь не перегреть. Идеальный случай был бы в печку градусов на 60-80, но где ж взять столько времени ))

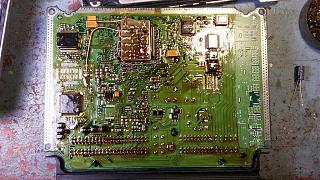

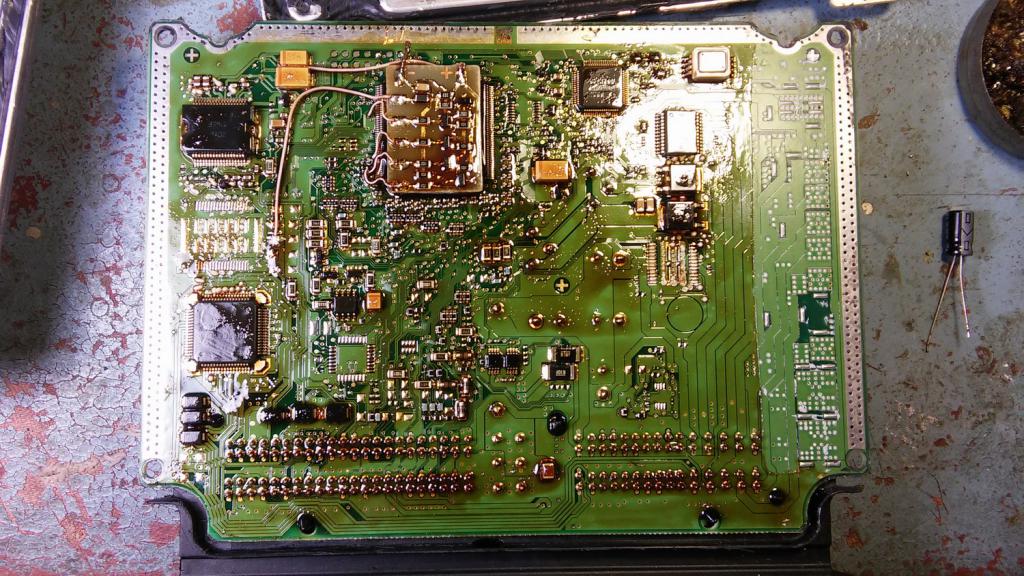

    Белый КаддиЛак  :)-14.jpgБелый КаддиЛак  :)-15.jpgБелый КаддиЛак  :)-16.jpg

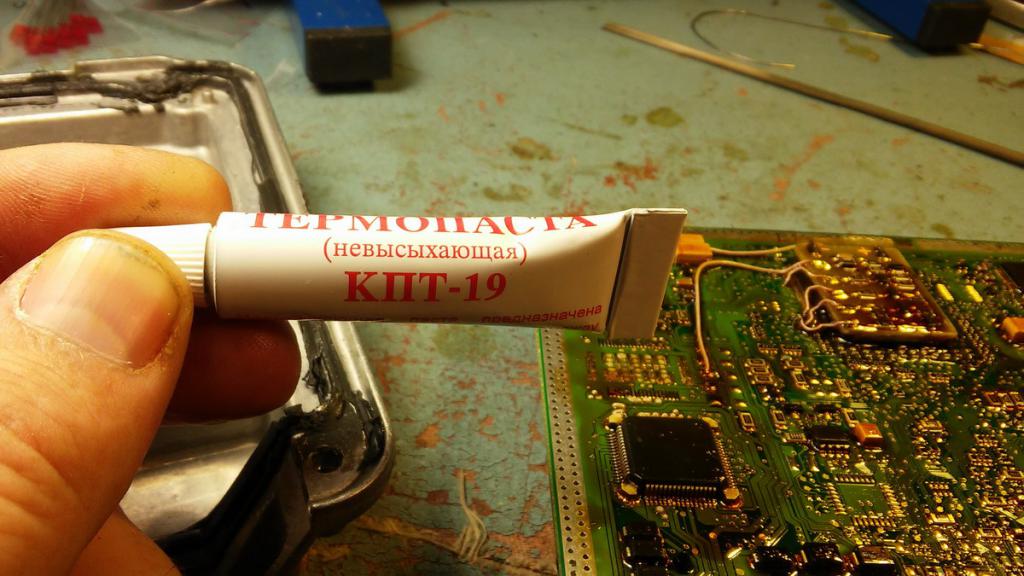

    Теплопроводящую пасту пользовал вот такую. А вот нанесении сфотать забыл, простите.
    Белый КаддиЛак  :)-17.jpg
    Пасту наносим на обе поверхности равномерно тонким (до 0,5мм) слоем на места, где она была, предварительно очистив от старой. Слой пасты толстым делать нельзя - она густая и это нарушит сборочные размеры создав ненужные механические напряжения.
    Блок собираем, нанеся небольшое количество "обычного" силиконового герметика на примыкающие поверхности, устанавливаем обратно на автомобиль.
    Готово. ))

    На этом всё. ))
    Единственно, повторять не особо рекомендую, а коль кто отважится - сто раз думайте, даже имея опыт работы с электроникой. Блок не столько сложный, сколько очень дорогой. Убиение его - тяжкий геммор.
