  1. #81
    Garis
    Участник
    Цитата Сообщение от Маклай Посмотреть сообщение
    Garis, подожди пять минут...


    Кстати, про датчик...
    Прочитал, что датчик отвечает за стабилизацию холостых оборотов при вращении руля.
    Купил неоригинал (Vemo) за 930р, если будет давить масло, заменю на оригинал (1J0 919 081).
    Последний раз редактировалось Garis; 24.09.2015 в 18:52.

  2. #82
    Маклай
    Дед

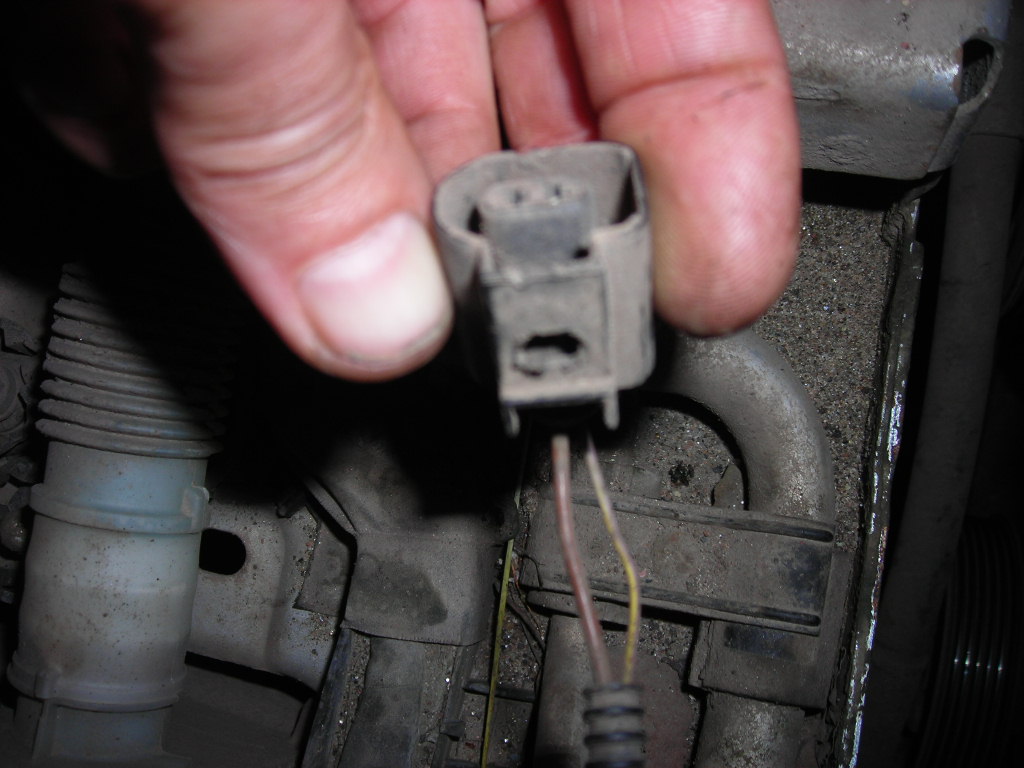

    Смотри:Гидроусилитель-dscn5726.jpg - толстый коричневый со стороны закругления фишки; тонкий жёлтый с фиолетовой полосой с противоположной стороны.

  3. #83
    Garis
    Участник
    Цитата Сообщение от cadd Посмотреть сообщение
    По каталогу есть жгут проводов генератора. В нем есть разъемы на кондиционер, генератор и в том числе какой-то разъем на датчик давления. Давления ЧЕГО - не указано.
    Поищите в этом жгуте потенциальное место разрыва...
    Как выяснилось, у меня проводка к этому датчику идет из косы с лонжерона, а не из совместной с генератором косы.
    Тем не менее, благодарю за участие.

  4. #84
    Garis
    Участник
    Цитата Сообщение от Маклай Посмотреть сообщение
    Смотри:Нажмите на изображение для увеличения.

Название:	DSCN5726.JPG
Просмотров:	49
Размер:	160.3 Кб
ID:	46773 - толстый коричневый со стороны закругления фишки; тонкий жёлтый с фиолетовой полосой с противоположной стороны.
    Супер, оно самое!!! очередной респект за оперативную помощь!!!!
    Последний раз редактировалось Garis; 24.09.2015 в 19:10.

  5. #85
    Маклай
    Дед
    Garis, да на здоровье, как говорится не имей сто рублей...

  6. #86
    Garis
    Участник
    Цитата Сообщение от Маклай Посмотреть сообщение
    Garis, да на здоровье, как говорится не имей сто рублей...

    Маклай, золотые слова, согласен! Пойду дальше собирать, благодаря нашему диалогу "свет в конце моего тоннеля" стал ярче!

  7. #87
    musmes
    Участник
    Господа, а кто-нибудь ГУР менял самостоятельно? Есть тема? я чего-то не найду.

  8. #88
    barxan
    Ку
    musmes, Вы имеете в виду насос, или так сказать, в общем и целом? Если насос, то вот:


    – Снять поликлиновой ремень
    Указание Перед снятием поликлинового ремня пометить направление его вращения. Обратное направление вращения уже работавшего ремня может привести к разрушению. При установке следить за правильностью посадки ремня на шкивы.
    – Снять нижнюю шумоизоляцию (при наличии)

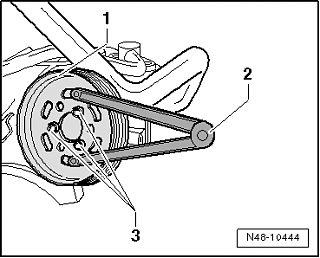

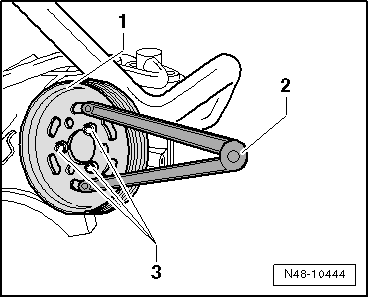

    – Удерживать шкив поликлинового ремня -1- при помощи специального ключа -3212--2- или при известных условиях упора -T10172- и отвернуть крепёжные болты -3-.

    – Снять шкив поликлинового ремня (здесь изображён с овальными отверстиями) -1-.

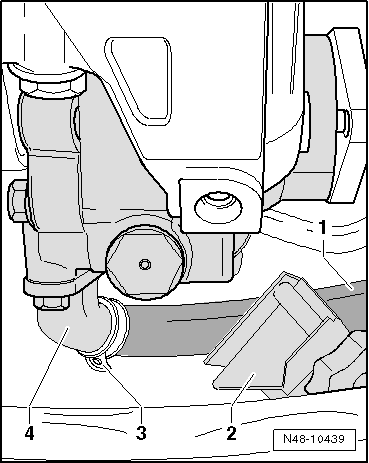

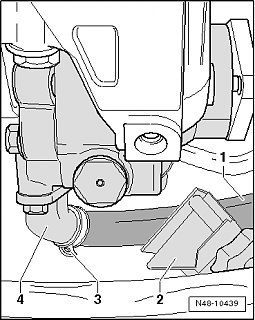

    – Пережать всасывающий шланг -1- у насоса зажимом для шлангов до 25 мм -3094--2-.
    – Раскрыть пружинный хомут -3- при помощи клещей для хомутов -V.A.G 1921- и снять всасывающий патрубок -1- со штуцера роторного насоса -4-.
    – Для сбора вытекающего масла для гидросистем из роторного насоса подставить поддон

    – Всасывающий патрубок закупорить соответствующими заглушками из комплекта заглушек для двигателя -VAS 6122-.
    – Вывернуть болты крепления напорной магистрали -1- и снять напорную магистраль с роторного насоса -2-.
    Гидроусилитель-nasos2.png Гидроусилитель-nasos3.png

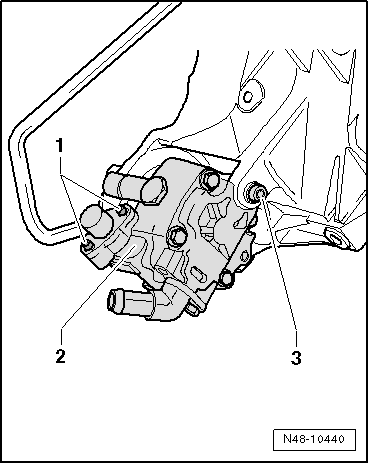

    – Отвернуть крепёжный болт -3-.
    – Отвернуть крепёжные болты -1- роторного насоса.

    – Снять роторный насос -2- из консоли -3-.
    – Для подготовки установки отжать проставку назад заподлицо с консолью.
    Установка
    Монтаж в обратной последовательности с учётом следующего:
    Осторожно!
    При установке напорную магистраль вставлять должным образом.


    – Удерживать шкив поликлинового ремня -1- (здесь изображён с овальными отверстиями) при помощи специального ключа -3212--2- или - при необходимости, упора -T10172- и надёжно затянуть крепёжные болты -3-, после чего дотянуть предписанным моментом.
    Нажмите на изображение для увеличения.

Название:	насос1.png
Просмотров:	65
Размер:	5.9 Кб
ID:	47051
    Последний раз редактировалось barxan; 11.10.2015 в 01:26.

  9. #89
    musmes
    Участник
    Спасибо barxan!

  10. #90
    barxan
    Ку
    musmes, Для "спасибо", есть ещё кнопка "Мне нравится".
    Последний раз редактировалось barxan; 11.10.2015 в 20:23.
