Тема: Не работают зеркала и обогрев заднего стекла

Ушли от темы. У меня тоже не работает обогрев заднего стекла и шнурок это подтверждает, но проблему не решает. Остается только прозвонка проводов.

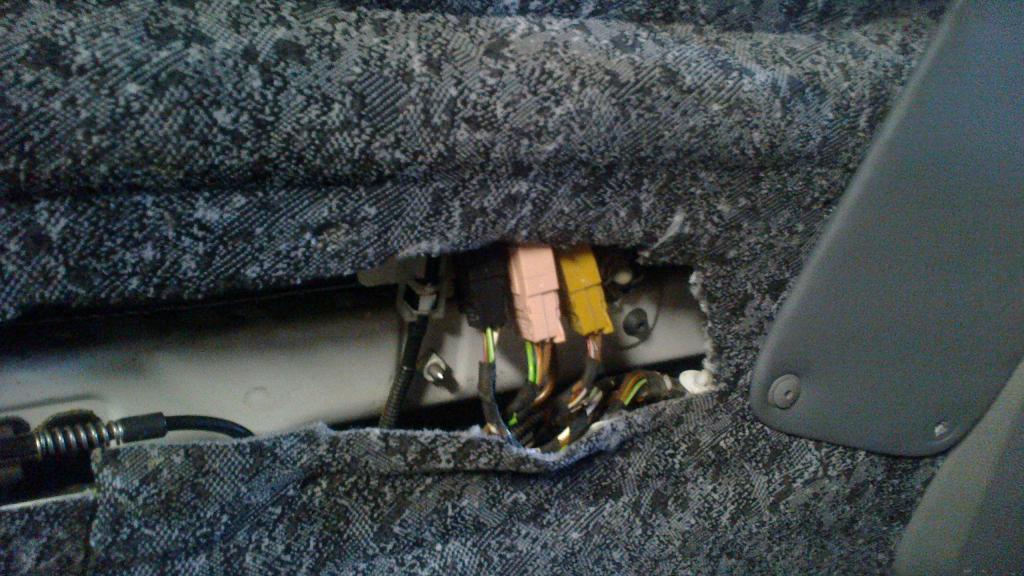

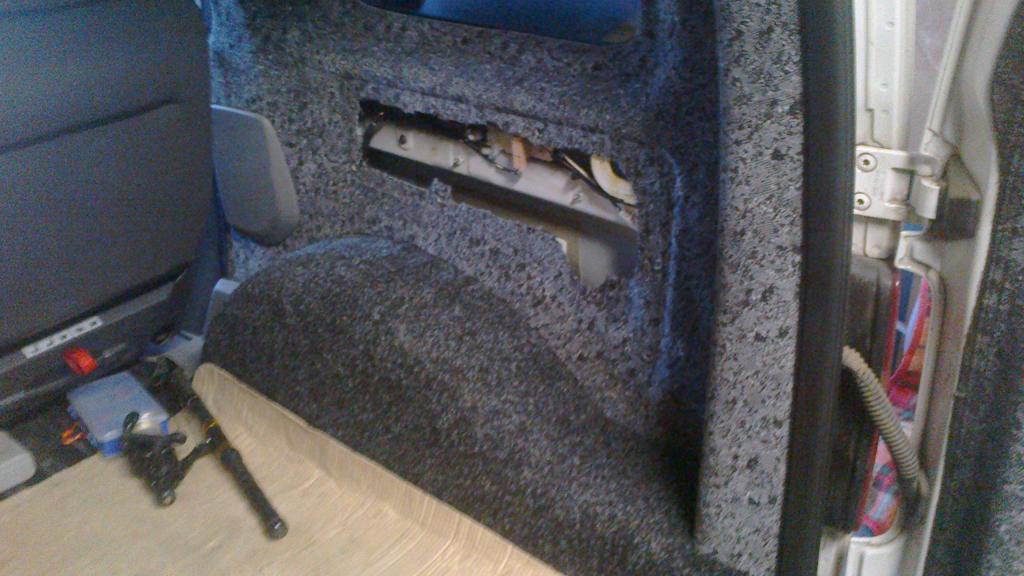

LVitaliy, Над левой задней аркой, за боковиной, есть разъёмы, это надо учитывать.

Сообщение от barxan

А у меня тёплые.

У меня сохнут, даже в +23 греют.

Буквально за секунды.

надо будет посмотреть...

Сообщение от barxan

LVitaliy, Над левой задней аркой, за боковиной, есть разъёмы, это надо учитывать.

Попробую завтра по Вашей навигации посмотреть на этот разъем.

Результат прозвонки нулевой. Местный электрик сказал - ЭТО НЕ ЖИГУЛИ с плюсом и минусом, найду схему посмотрим.

нулевой это как? Rcтекла =0 ом? На обогреве стекла в аккурат и есть силовые + и -, гляньте схему - если там по белому силовому проводу не идет +12В - тогда я принц Датский

За схемы весьма благодарен. В арке на фишке приходит 12В, но самое интересное что при вкл. обогреве приходит и при выкл. тоже приходит.

+ и - там есть постоянно, а вот управляющий сигнал... приходит с блока комфорта, когда нажимаем соответствующие кнопки и клавиши... Или я не прав?

Давайте отложим дискуссии на некоторое время. Схемы мне дали, если электрика завтра выманю на гараж, то попробуем разобраться. Ну а по результатам потом отпишусь.

И так, обещанный отчет.

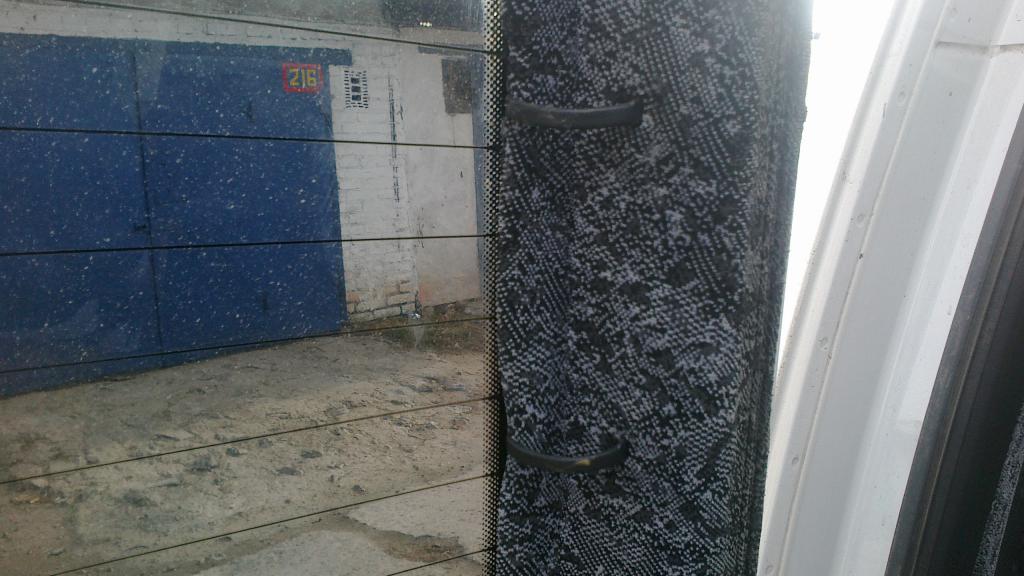

Начали с прозвонки контура обогревателя заднего стекла (вытащить из разъемов) .

Все отлично.

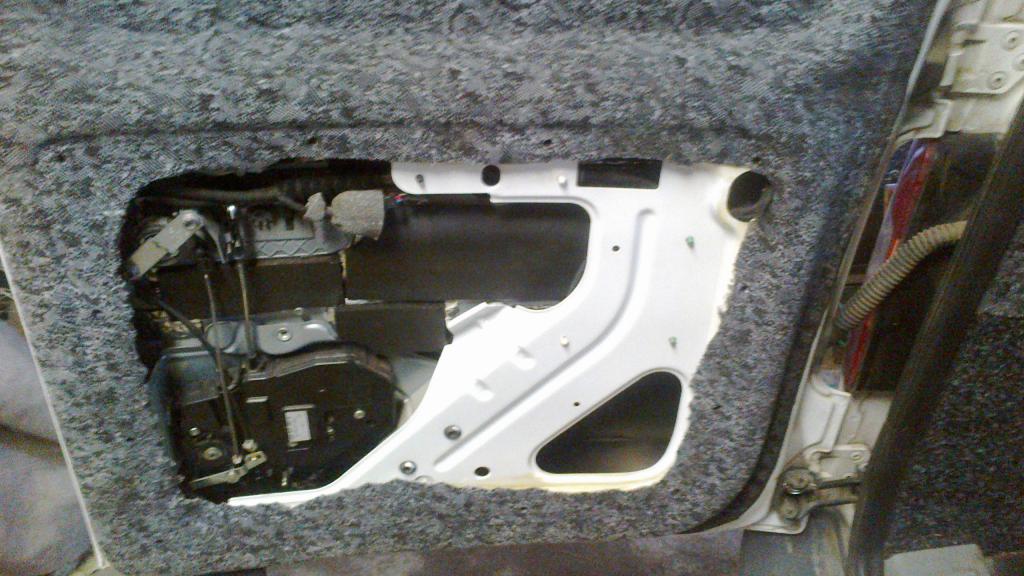

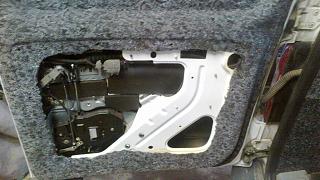

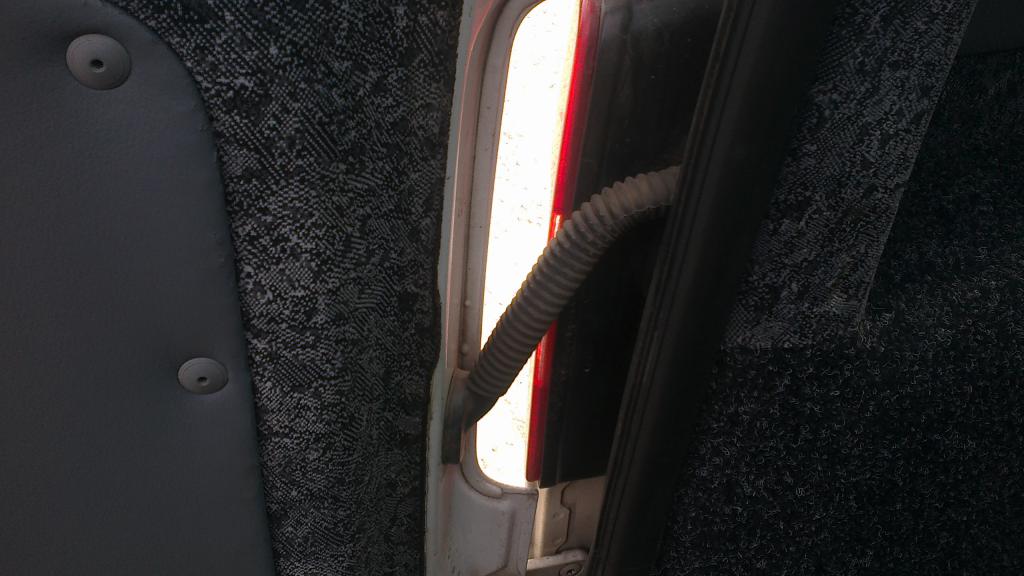

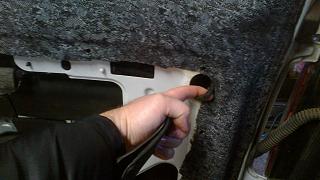

Не вдаваясь в подробности, прозвонка провода с помощью иглы с жгута проводов в карте дверей и фишке в левой арке (самый толстый белый провод в жгуте и такой же на черной фишке).



Результат удовлетворительный, на перегибе обрыва нет

Дальше фантазия закончилась и началось штудирование интернета, в результате подозрение пало на саму кнопку и реле (слава богу что не дошло до поиска реле, оно находится где то внутри торпеды).
На самом деле все гениальное как всегда оказалось простым.
Итог, при о-о-о-очень внимательном рассмотрении панели предохранителей было замечена свободное место. Метод тыка и слова "а давай туда вставим соседний предохранитель" дали результат.
Итог, все у кого подобная проблема, начинайте поиск с блока предохранителей. При этом вытаскивайте предохранитель и прозванивайте его, а перед тем как вставить внимательно рассмотрите посадочное место (в рабочем, отчетливо видно губки как с верху так и снизу). В моем случае предохранитель сидел на соседнем (холостом) месте.
Ну а если предохранители в норме, то только прозвонка как писалось ранее.
Кстати, в правой карте всего одна фишка с белым проводом
