  1. #1
    sheldoncooper1
    Участник

    Сдох свет

    ребят подскажите сегодня сдохла вся световая индикация с пр. стороны, вчера все работало, а сегодня с утра загорелась лампа на прибор панеле. переключатель в позиции 0 горит левый дхо, в позиции (подсветка или габариты, две лампы в разн стороны) тухнет левый дхо и загор правый!!!!, а позиции ближн свет горит ток левый, сзади тож не работает, повороты тож сдохли с пр стороны, я ща на работе, а после нужно ехать ставит машину в мрео, (подходит до конца срок действия справки счет). че делать даж незнаю

  2. #2
    kalus-v
    Старожил
    Цитата Сообщение от sheldoncooper1 Посмотреть сообщение
    ребят подскажите сегодня сдохла вся световая индикация
    Первым делом в таких случаях проверяем предохранители. Желательно мультиметром. А то на вид может и не показать неисправный.
    А уже после будем подключаться советами.

  3. #3
    sheldoncooper1
    Автор темы
    как ни странно но все заработало само, с утра в 7 ч заметил поехал на работу там пробыл 5 ч (машина стояла) ефекта ноль, поехал в мрео пробыл там 3 ч (открывал капот для експерта), после того как все документы были готовы я вернулся к машине ехать домой и вуаля все работает, знач причину придохранителей отбрасываем.

  4. #4
    Shansss
    Читатель
    sheldoncooper1, где то плохой контакт.

  5. #5
    kalus-v
    Старожил
    Цитата Сообщение от sheldoncooper1 Посмотреть сообщение
    знач причину придохранителей отбрасываем.
    Ну на всякий - можно всё-таки все предохранители передёрнуть /со снятой клеммой аккумулятора/...

  6. #6
    sheldoncooper1
    Автор темы
    есть в планах поехать в киев сц, пускай сами смотрят (авто не на горантии, но нашим городским кулибинам доверия нет), а так если еще раз повториться буду смотреть, просто если ща все работает то не вижу смысла куда то лезть. (васи нет чтоб ошибки прочесть, а методом тыка пока работает не охота).

  7. #7
    sheldoncooper1
    Автор темы
    ребят хелп промониторил проблему как оказалось я тогда от увиденного растерялся и много чего упустил, тем самым сбил вас и себя столку.
    перестает работать правая передняя фара, в след за ней левый повторитель поворотов на крыле, задний левый поворот, правый задний ход, правый задний габарит. работает левая передняя фара полностью, правый повторитель поворотов, правый задний поворот, при переключение на ближний свет с права в передней фаре загорается подсветка или стояночный огонь (в пол накала тускловато). целый день сегодня так проездил, приехал домой поставил машину через 3ч вышел все заработало само (был у электрика на разьем питание приходит, а потеря идет в самой фаре) но может ли в фаре что-то такую клинику давать(замыкание окисление)???? почему при переключение на бл свет загорается совсем другая лампочка????
    http://s018.radikal.ru/i516/1311/dc/6c9615a81dc5.jpg
    http://i062.radikal.ru/1311/c0/2ac753ef995c.jpg
    http://s005.radikal.ru/i212/1311/43/6ef057e023a7.jpg
    http://s019.radikal.ru/i631/1311/54/4c46ee505aa1.jpg
    http://s004.radikal.ru/i205/1311/d4/5be1dab8e3f2.jpg
    Последний раз редактировалось sheldoncooper1; 15.11.2013 в 09:57.

  8. #8
    vilen
    Старожил
    В машине идет подключение фар по диагонали: перед левая = задняя правая, соотвественно, перед правая = задняя левая.

  9. #9
    kalus-v
    Старожил
    Цитата Сообщение от sheldoncooper1 Посмотреть сообщение
    ребят хелп
    Судя по характеру проблеммы, не могут все фары иметь потери /в топку электрика/.

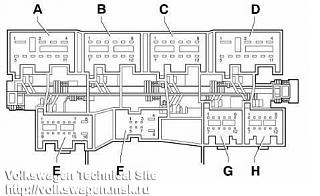

    Проблемма маштабная. Бортовой сетью управляет блок управления сетью J519, который находится над предохранителями (за крышкой переключателя светом).
    Нужно туда долезть, и пошуршать разъёмами - где то что-то неконтакт.
    Вот, распиновка разъемов блока:

    Штекер А (11-контактныи)
    Контакт 1: Клемма 30 правая
    Контакт 2: Правая лампа ближнего света
    Контакт 3: Правая лампа дальнего света
    Контакт 4: Правая противотуманная фара
    Контакт 5: свободно
    Контакт 6: Переднии сигнал поворота справа
    Контакт 7: Лампа левои фары стояночного света
    Контакт 8: Боковои сигнал поворота слева
    Контакт 9: Клемма 31 левая
    Контакт 10: Реле топливного насоса
    Контакт 11: Клемма 50, реле


    Штекер В (12-контактныи)
    Контакт 1: Правыи фонарь заднего хода
    Контакт 2: свободно
    Контакт 3: Датчик освещенности, электропитание
    Контакт 4: Левая противотуманная фара
    Контакт 5: Правыи стоп-сигнал
    Контакт 6: свободно
    Контакт 7: Подсветка пространства для ног
    Контакт 8: свободно
    Контакт 9: Правыи фонарь стояночного огня
    Контакт 10: Заднии правыи указатель поворота
    Контакт 11: Освещение салона
    Контакт 12: клемма 58s


    Штекер С (12-контактныи)
    Контакт 1: Выключение подогрева сидении
    Контакт 2: Левыи стоп-сигнал
    Контакт 3: свободно
    Контакт 4: Светодиод функции Coming Home
    Контакт 5: свободно
    Контакт 6: свободно
    Контакт 7: свободно
    Контакт 8: Лампа освещения номерного знака
    Контакт 9: Центральныи стоп-сигнал
    Контакт 10: Левыи фонарь стояночного света
    Контакт 11: Заднии правыи указатель поворота
    Контакт 12: свободно


    Штекер D (11-контактныи)
    Контакт 1: Клемма 30 левая
    Контакт 2: Левая противотуманная фара
    Контакт 3: Левая лампа дальнего света
    Контакт 4: Левая лампа ближнего света
    Контакт 5: Клемма 31 правая
    Контакт 6: свободно
    Контакт 7: Клемма 15 , реле двигателя
    Контакт 8: Реле омывателя фар
    Контакт 9: Боковои сигнал поворота справа
    Контакт 10: Лампа правои фары стояночного света
    Контакт 11: Переднии сигнал поворота слева


    Штекер Е (16-контактныи)
    Контакт 1: Выключатель стояночного света
    Контакт 2: Выключатель стоп-сигналов
    Контакт 3: свободно
    Контакт 4: свободно
    Контакт 5: Система открывания ворот гаража - вход
    Контакт 6: Выключатель противотуманных фар
    Контакт 7: P/N или выключатель педали сцепления
    Контакт 8: Выключатель ближнего света
    Контакт 9: свободно
    Контакт 10: свободно
    Контакт 11: Датчик освещенности, вход
    Контакт 12: Функция Coming Home, потенциометр-ответвление
    Контакт 13: Выключатель противотуманных фонареи
    Контакт 14: выключатель автоматического освещения
    Контакт 15: Электрохромное зеркало с функциеи затемнения
    Контакт 16: 0-положение переключателя освещения


    Штекер F (8-контактныи)
    Контакт 1: Клемма 50, диагностика
    Контакт 2: Клемма 15, диагностика двигателя
    Контакт 3: шина LIN
    Контакт 4: Клемма L-генератор
    Контакт 5: Контакт капота
    Контакт 6: Выключатель фонареи заднего хода
    Контакт 7: Клемма 30 опорная:
    Контакт 8: Клемма 31 опорная:


    Штекер G (12-контактныи)
    Контакт 1: Kлемма 50 выключатель
    Контакт 2: Кнопка авариинои сигнализации, светодиод
    Контакт 3: Обогрев заднего стекла, светодиод
    Контакт 4: Клемма 58s, масса потенциометра
    Контакт 5: свободно
    Контакт 6: Кнопка обогрева заднего стекла
    Контакт 7: Шина CAN комфорт, Low
    Контакт 8: Шина CAN комфорт, High
    Контакт 9: Кнопка авариинои сигнализации
    Контакт 10: Клемма 58s, электропитание потенциометра
    Контакт 11: Клемма 15 выключатель
    Контакт 12: Клемма 58s, потенциометр-ответвление

    Название: 118725_02.jpg
Просмотров: 1995

Размер: 15.9 Кб

  10. #10
    wwwlewa
    Новичок
    sheldoncooper1 здравствуйте как победили проблему, если да то поделитесь опытом.
    У меня точно такая проблема вчера работало все 100%, сегодня потухла вся правая сторона.
