  1. #211
    homich
    Участник
    Но всё равно огромное спасибо Вам VWDRIVER будет хотя бы от чего отталкиваться..

  2. #212
    vwmaniac
    Читатель
    homich, я уже иногда устаю курить ELSA-y , но то такое...учиться,учиться,учиться - вот это никогда не позно

  3. #213
    homich
    Участник
    Как говорят "старики" - век учись, всё равно дураком помрёшь Ещё раз спасибо!!!!!!!!!!!!!!!

  4. #214
    vvalis
    Участник

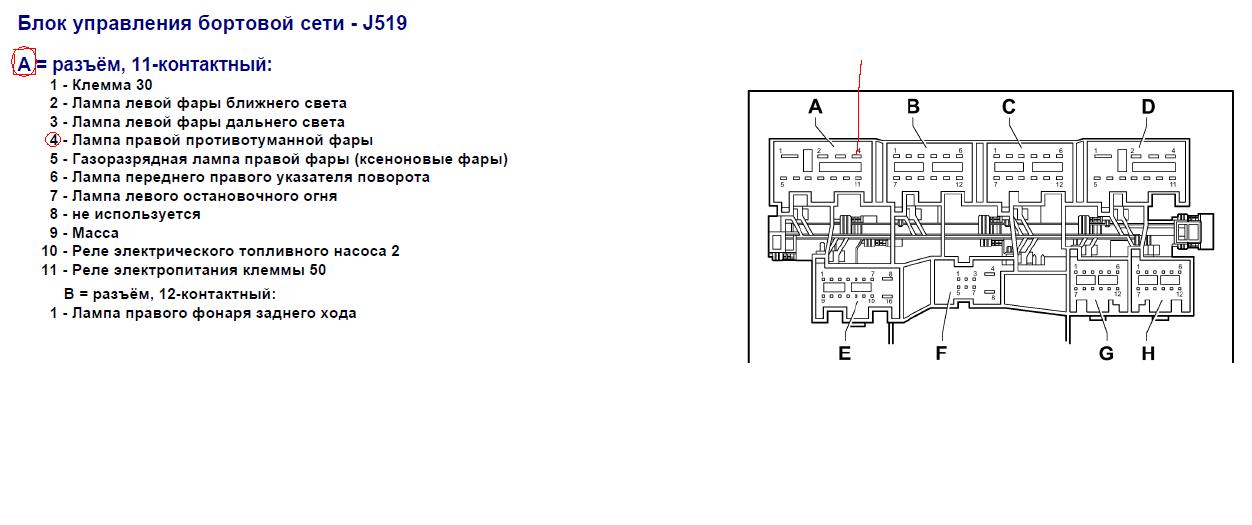

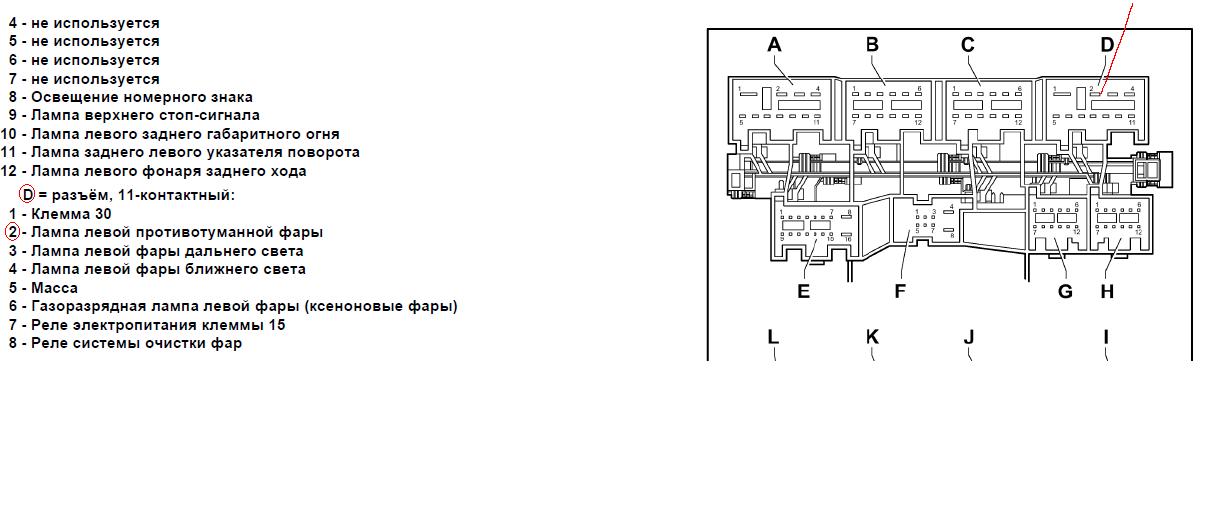

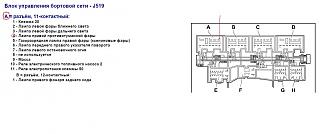

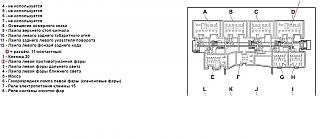

    Установка, разборка, демонтаж противотуманок-d2.jpgУстановка, разборка, демонтаж противотуманок-a4.jpg

    Расположение разъемов на блоке управления бортовой сети J519

    Левая ПТФ - D2
    Правая ПТФ - А4

    Блок управления бортовой сетью выпускается в
    вариантах Midline и Higline.
    Блок Higline устанавливается на автомобили с
    противотуманными фарами и/или с ксенонывыми
    фарами. На все другие автомобили
    устанавливается блок Midline.
    При установке на автомобиль противотуманных
    фар необходимо заменить блок Midline на блок
    Higline.
    Последний раз редактировалось vwmaniac; 20.09.2013 в 00:09. Причина: Красный цвет = цвет модератора!

  5. #215
    homich
    Участник
    Громадное спасибо!!!!!!!!!!!!!! Чесно сказать уже и ненадеялся найти. Спасибо!!!!!!!!!!!!!!

  6. #216
    homich
    Участник
    Теперь останется за малым, все это дело сваять, предварительно проштрудировав блок. Тогда стану писать - оригинальные ПТФ
    Спасибо громадное всем кто помог мне разобраться с подключением!!!!!!!!!!!!!!!!!!!!!!!!

  7. #217
    homich
    Участник
    Вот нарыл у "сородичей", может кому пригодится: http://vwts.ru/forum/index.php?showtopic=105027

    И вот еще;
    Распиновка разъемов блока:

    user posted image

    Штекер А (11-контактныи)
    Контакт 1: Клемма 30 правая
    Контакт 2: Правая лампа ближнего света
    Контакт 3: Правая лампа дальнего света
    Контакт 4: Правая противотуманная фара
    Контакт 5: свободно
    Контакт 6: Переднии сигнал поворота справа
    Контакт 7: Лампа левои фары стояночного света
    Контакт 8: Боковои сигнал поворота слева
    Контакт 9: Клемма 31 левая
    Контакт 10: Реле топливного насоса
    Контакт 11: Клемма 50, реле


    Штекер В (12-контактныи)
    Контакт 1: Правыи фонарь заднего хода
    Контакт 2: свободно
    Контакт 3: Датчик освещенности, электропитание
    Контакт 4: Левая противотуманная фара
    Контакт 5: Правыи стоп-сигнал
    Контакт 6: свободно
    Контакт 7: Подсветка пространства для ног
    Контакт 8: свободно
    Контакт 9: Правыи фонарь стояночного огня
    Контакт 10: Заднии правыи указатель поворота
    Контакт 11: Освещение салона
    Контакт 12: клемма 58s


    Штекер С (12-контактныи)
    Контакт 1: Выключение подогрева сидении
    Контакт 2: Левыи стоп-сигнал
    Контакт 3: свободно
    Контакт 4: Светодиод функции Coming Home
    Контакт 5: свободно
    Контакт 6: свободно
    Контакт 7: свободно
    Контакт 8: Лампа освещения номерного знака
    Контакт 9: Центральныи стоп-сигнал
    Контакт 10: Левыи фонарь стояночного света
    Контакт 11: Заднии правыи указатель поворота
    Контакт 12: свободно


    Штекер D (11-контактныи)
    Контакт 1: Клемма 30 левая
    Контакт 2: Левая противотуманная фара
    Контакт 3: Левая лампа дальнего света
    Контакт 4: Левая лампа ближнего света
    Контакт 5: Клемма 31 правая
    Контакт 6: свободно
    Контакт 7: Клемма 15 , реле двигателя
    Контакт 8: Реле омывателя фар
    Контакт 9: Боковои сигнал поворота справа
    Контакт 10: Лампа правои фары стояночного света
    Контакт 11: Переднии сигнал поворота слева


    Штекер Е (16-контактныи)
    Контакт 1: Выключатель стояночного света
    Контакт 2: Выключатель стоп-сигналов
    Контакт 3: свободно
    Контакт 4: свободно
    Контакт 5: Система открывания ворот гаража - вход
    Контакт 6: Выключатель противотуманных фар
    Контакт 7: P/N или выключатель педали сцепления
    Контакт 8: Выключатель ближнего света
    Контакт 9: свободно
    Контакт 10: свободно
    Контакт 11: Датчик освещенности, вход
    Контакт 12: Функция Coming Home, потенциометр-ответвление
    Контакт 13: Выключатель противотуманных фонареи
    Контакт 14: выключатель автоматического освещения
    Контакт 15: Электрохромное зеркало с функциеи затемнения
    Контакт 16: 0-положение переключателя освещения


    Штекер F (8-контактныи)
    Контакт 1: Клемма 50, диагностика
    Контакт 2: Клемма 15, диагностика двигателя
    Контакт 3: шина LIN
    Контакт 4: Клемма L-генератор
    Контакт 5: Контакт капота
    Контакт 6: Выключатель фонареи заднего хода
    Контакт 7: Клемма 30 опорная:
    Контакт 8: Клемма 31 опорная:


    Штекер G (12-контактныи)
    Контакт 1: Kлемма 50 выключатель
    Контакт 2: Кнопка авариинои сигнализации, светодиод
    Контакт 3: Обогрев заднего стекла, светодиод
    Контакт 4: Клемма 58s, масса потенциометра
    Контакт 5: свободно
    Контакт 6: Кнопка обогрева заднего стекла
    Контакт 7: Шина CAN комфорт, Low
    Контакт 8: Шина CAN комфорт, High
    Контакт 9: Кнопка авариинои сигнализации
    Контакт 10: Клемма 58s, электропитание потенциометра
    Контакт 11: Клемма 15 выключатель
    Контакт 12: Клемма 58s, потенциометр-ответвление


    Штекер H (12-контактныи)
    Контакт 1: свободно
    Контакт 2: свободно
    Контакт 3: свободно
    Контакт 4: свободно
    Контакт 5: свободно
    Контакт 6: свободно
    Контакт 7: свободно
    Контакт 8: свободно
    Контакт 9: свободно
    Контакт 10: свободно
    Контакт 11: свободно
    Контакт 12: свободно

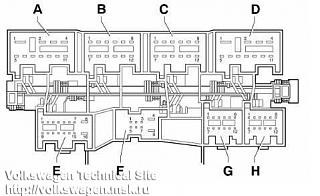

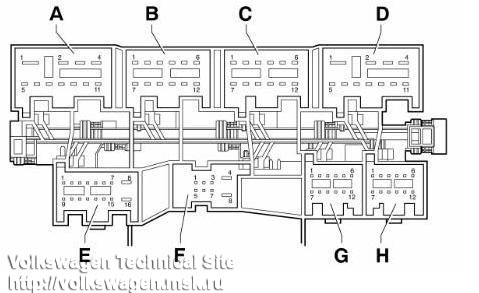

    Установка, разборка, демонтаж противотуманок-118725_02.jpg

  8. #218
    homich
    Участник
    Ещё маленькое дополнение :

    Подключение белого провода
    С 5 пина на разъеме к переключателю провод должен приходить на разъем Е(16 пиновый) в блоке электроники пин 6.

    Подключение кабеля противотуманок 3 провода:
    серый провод приходит на блок электроники разъем D пин 2
    серый/желтый приходит на блок электроники разъем А пин 4
    коричневый - масса на кузов двигателя где нибудь рядом.

    серые провода желательно не путать местами, чтобы функция подсветки при повороте работала правильно.

  9. #219
    homich
    Участник
    Всем день добрый! Вот подошел уже вплотную к вопросу о замене блока комфорта на другой, на данный момент у меня стоит 1К0959433АК, к которому хочу прописать ПТФ. Вот только их столько!!!!!!!! Что голова идет кругом.. Может кто скинет номера?!

  10. #220
    homich
    Участник
    Так что никто не подскажет?
