    Освещение багажного отсека ?

    День добрыйвсем!
    Подскажите, пожалуйста, пропало освещение в багажнике?
    Лампочку проверил - рабочая, а при открытии распашонок свет не загорается.
    Б.К. сигнализирует на панели, что дверь открыта.
    Что делать? Куда смотреть ?

  2. #2
    antohey
    Участник
    двери скорее всего распашонка! скорее всего не до конца закрыта правая дверь!!!у себя раньше такое наблюдал пока не приловчился!

  3. #3
    sammodin
    Участник

    Печаль свет в салоне

    у меня та же история и сделать ничего не могу. нет света и над зеркалом и в салоне.Схемку бы.

  4. #4
    сосед
    Старожил
    Преды и лампочки проверьте, а схему...ее можно найти на просторах интернета, вопрос будет ли она соответствовать Вашему авто?

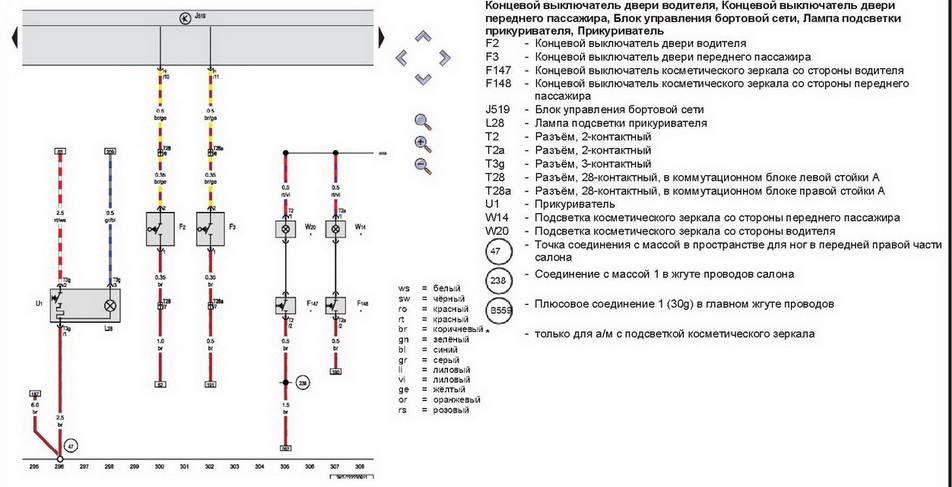

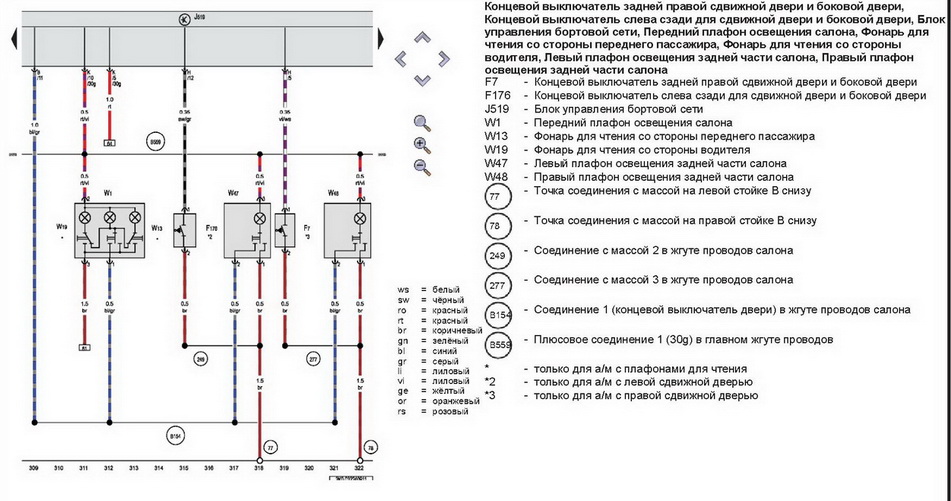

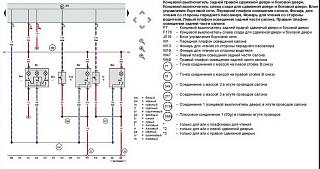

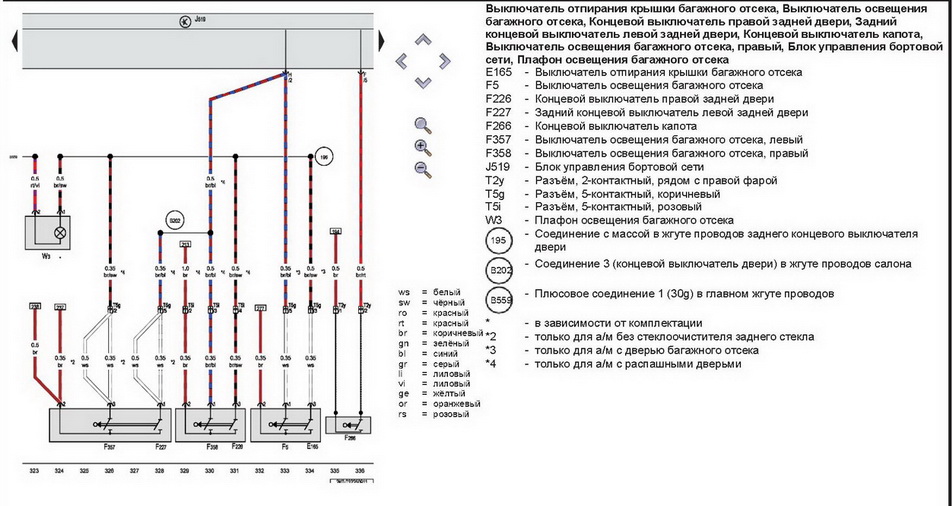

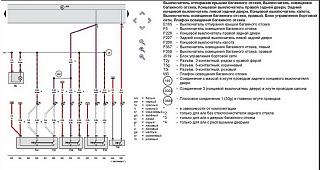

    Миниатюры Миниатюры Освещение багажного отсека ?-1.jpg   Освещение багажного отсека ?-2.jpg   Освещение багажного отсека ?-3.jpg
    Последний раз редактировалось сосед; 06.01.2013 в 21:59.

  5. #5
    edelweis
    Старожил
    Оказавшись на пару дней холостяком, решил оказать
    неоценимую помощь Usike… Одноклубник (да и ещё сосед…).
    Короче… Usike изъявил желание получить в багажнике
    LED освещение…
    Поскольку машина не моя, я решил не вносить радикальных
    изменений (как я делал себе в головном плафоне салона),
    а максимально быть близким к штатному решению, но при
    этом получить максимальную мощность…
    Смотрим фото.

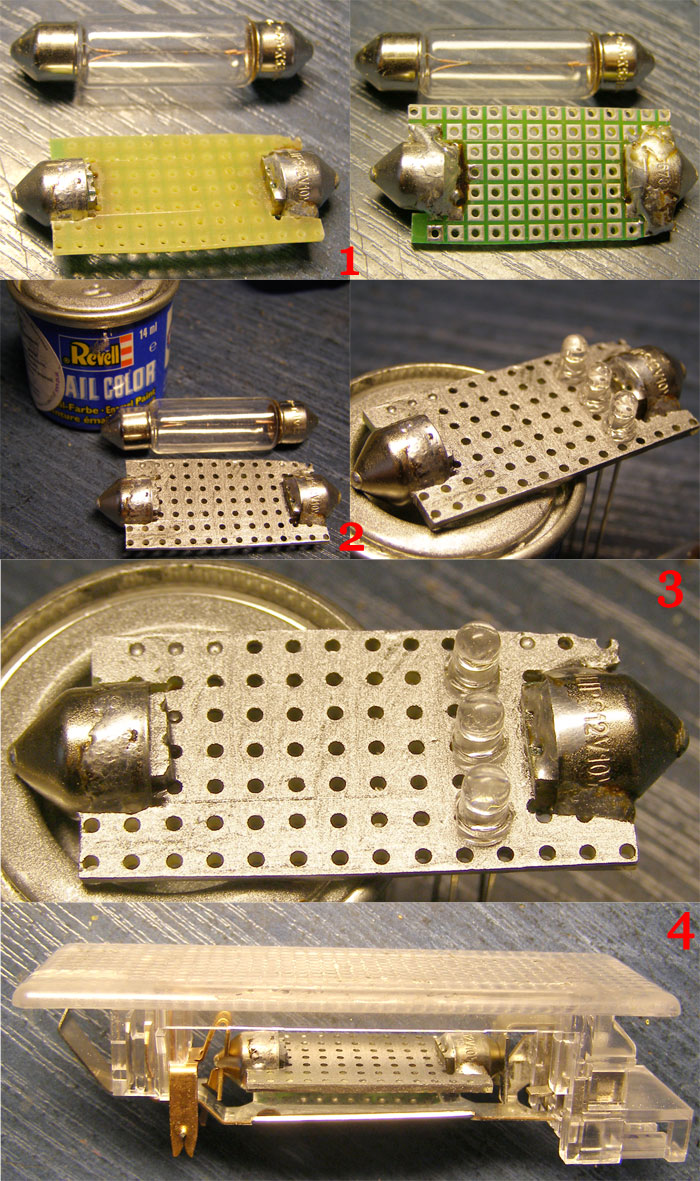

    Освещение багажного отсека ?-ledbagag.jpg
    Надеюсь, что разжёвывать тут нечего.
    Рабочую сторону платы покрасил модельной краской,
    дабы не отсвечивала «желтезной» основы тексталита.
    На сейчас у меня не оказалось в наличии 12 однотипных
    широкоугольных мини LED, потому на фото я показал
    как они будут располагаться. Всего плата вмещает
    12 LED (4 группы по 3) включённые последовательно
    через сопротивление SMD 220oM каждая группа,
    и будет добавлена микро лампа как балласт обманка.
    Модуль съёмный – соответственно почти штатно.
    При желании можно уместить и 15 LED, можно
    и SMD использовать…
    Короче есть «поле» для фантазии, я просто
    предложил один - менее геморройный вариант.

  6. #6
    Usike
    Фантазиста
    Ух ты маньячелло

    edelweis,

  7. #7
    edelweis
    Старожил

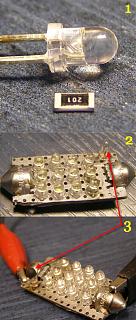

    Освещение багажного отсека ?-p1018556.jpg Освещение багажного отсека ?-p1018559.jpg


    Были куплены 12 LED холодного белого (fig1).
    Установлены. В балласт к каждой из 4 групп по 3 LEDа кинул 200оМ (в лентах 150оМ).
    Что получилось fig2
    Визуальная разница в работе на лампе и LED видна на фото.
    Температурная разница ВЕЛИКА (после минуты работы лампы, обжигает руки!!!).
    В тестовой работе 1 часа LED матрицы температура +/-35!!!
    Но обманка естественно греется...но не так как штатная колба!
    Огорчила желтизна тлеющей «обманки» бортового в виде маломощной
    лампы накаливания («желтиа» сквозь плафон….).
    Было принято «гениально колхозное» решение - нарисовал лампе «шляпу» ( fig3)
    чёрной авиамодельной краской… Желтизна ушла…
    Перекуривая на балконе провёл непредвиденный краш тест…
    Случайно выронил LED модуль с 7го этажа…25 метров…
    Правда на газон упала… РАБОТАЕТ!
    Сегодня отдам Саше – а он уже выложит тест фото из багажного
    отделения LED VS накаливания…

    PS

    В принципе, можно и 21 LED всандалить…
    Чуток увеличив плату модуля…
    Последний раз редактировалось edelweis; 29.05.2013 в 20:24.

  8. #8
    edelweis
    Старожил
    Только что поставили. Но на улице день, потому разницы не видно.
    ЧТО ПРОЯСНИЛОСЬ:
    Если штатно в багажном (ИМЕННО В БАГАЖНОМ) отделении есть плафоны, то
    обманки ставить не надо.
    Я проверил LED модуль с обманкой и без. Во всяком случаи у Usike ,
    ошибку не показал БК на отсутствие обманки...
    Последний раз редактировалось edelweis; 29.05.2013 в 21:14.

  9. #9
    edelweis
    Старожил
    Бюджет:
    12 LED по 70 КОПЕЕК!!!!= 8,4грн
    12 SMD резисторов... вроде 3 грн
    Монтажка (её хватит на штук 10 таких плафонов) 18грн
    Лампа обманка 4 грн.
    Короче около 20 грн.

  10. #10
    vwmaniac
    Читатель
    edelweis, просто нету слов..шок...Вот где Ваша стихия...
