Замена блока управления климатом

Страница 6 из 7 ПерваяПервая ... 4567 ПоследняяПоследняя
Показано с 51 по 60 из 62
  1. #51
    ANDREYMOBILE
    Читатель
    Под водительской сидушкой должен быть блок управления подогревом сидений(туран 2008 г) как писал polial, у меня его кто-то Спионерил(проверяйте всё перед покупкой), и поэтому ничего не звонится. Под водительским креслом после фишки 6 контактной идет еще одна 6 контактная никуда не подключенная, к ней по видимому и подключается блок. Под пассажирской на 6 контактной звонятся 2 контакта с толстыми проводами - сопротивление около 3 ом. Теория polial правильная (пост №49). Отсюда вывод сопротивление ТЭНов одной сидушки проверяется на 6 контактной фишке по контактам с толстыми проводами и РАВНО 3 Ом.
    Сегодня подключу ваг-ком и проверю поддерживает блок БС J519 вообще подогрев или нет, а то как писал SERG_W прийдется еще и блок БС менять(.
    Последний раз редактировалось ANDREYMOBILE; 20.08.2013 в 13:48.

  2. #52
    polial
    Участник
    Цитата Сообщение от ANDREYMOBILE Посмотреть сообщение
    у меня его кто-то Спионерил(проверяйте всё перед покупкой), и поэтому ничего не звонится.
    ТЭНы должны звонится независимо от наличия-отсутствия блока управления. Так же и датчики температуры.

  3. #53
    ANDREYMOBILE
    Читатель
    Как проверить блок БС J519 на возможность подключения подогревов сидений?

  4. #54
    ANDREYMOBILE
    Читатель

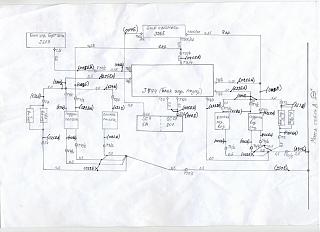

    Вот нашел на гольф-клубе схемку, она под блок климатроник, но суть ясна, нужно переделать клеммы для блока климатик.
    Замена блока управления климатом-2.jpg
    Вот оригинал http://radical-foto.ru/fp/efcbbb328f...4bb598f8a632e3

  5. #55
    SERG_W
    Старожил
    Цитата Сообщение от ANDREYMOBILE Посмотреть сообщение
    Как проверить блок БС J519 на возможность подключения подогревов сидений?
    Смотри в байте 02, бит 7(поставь галочку) - Подогрев сидений установлен (Seat Heating installed)/

  6. #56
    polial
    Участник
    Цитата Сообщение от ANDREYMOBILE Посмотреть сообщение
    Как проверить блок БС J519 на возможность подключения подогревов сидений?
    Вначале проверьте есть ли физически пин в разъеме. Писали уже про это.....
    Цитата Сообщение от polial Посмотреть сообщение
    если блок БС поддерживает данную комплектацию(есть ли выход С1 на блоке J519) - комплектацию с подогревом сидений.
    и затем
    Цитата Сообщение от SERG_W Посмотреть сообщение
    Смотри в байте 02, бит 7(поставь галочку) - Подогрев сидений установлен (Seat Heating installed)/
    но на данном этапе - только проверить, не прошивать, пока не смонтируете проводку и блок управления климатом с крутилками, блок управления подогревом - может выбивать ошибку. Страшного ничего в ней нет, но нафиг она вам нужна.
    Цитата Сообщение от ANDREYMOBILE Посмотреть сообщение
    Вот нашел на гольф-клубе схемку...
    Не ошибитесь Подогрев от Турана ставим на Кадди с Климатиком, по схеме Гольфа с Климатроником. Не перемудрите. Есть же схема оригинальная Кадди и Турана. Что вы еще ищете? Замена блока управления климатом
    Последний раз редактировалось polial; 22.08.2013 в 10:53.

  7. #57
    SERG_W
    Старожил
    ANDREYMOBILE, наФига "заборы" городить. Дал ссылку на схемы, трудно скачать? Или - Мы не ищем "легких" путей? Еще раз напомня про пакет разных схем Турана, большинство идентичны с Кадди. Вам нужны подключение блока Климатик с "жопогрейкой".
    Даю номер пачки схем + страница по годам:
    подогрев сидений:
    №4 = стр.43 = с 2003г;
    №77 = стр.809 = с 05.2005г;
    №106 = стр.1037 = с 11.2005г;
    №122 = стр.1215 = с 10.2006г.
    Блок Климатик:
    №7 = стр. 54 = с 2003г;
    №64 = стр.679 = с 11.2004г;
    №73 = стр.787 = с 05.2005г;
    №133 = стр. 1291 = с 10.2006г.
    ========
    Скачай и будет тебе счастье!
    ==============================
    Вот откуда берешь: http://vwts.ru/vw_touran_1t.html,
    и вот откуда скачиваешь: http://dfiles.ru/files/6709117
    В схемах Кадди есть только часть Климатика с крутелками и все.
    Последний раз редактировалось SERG_W; 22.08.2013 в 12:28.

  8. #58
    ANDREYMOBILE
    Читатель
    Цитата Сообщение от polial Посмотреть сообщение
    Не ошибитесь Подогрев от Турана ставим на Кадди с Климатиком, по схеме Гольфа с Климатроником. Не перемудрите.
    Цитата Сообщение от SERG_W Посмотреть сообщение
    ANDREYMOBILE, наФига "заборы" городить.
    Схемка та для наглядности, для таких чайников как я), мне на ней НАГЛЯДНО понятно что куда подключать, а НА ПРАКТИКЕ буду подключать все конечно-же согласно схемам Кадди-Туран!!!!!!. Просто я первый раз сам буду устанавливать подогрев, и нужно сходу въехать в 5-6 страниц схем, хоть в электронике разбираюсь.))

  9. #59
    polial
    Участник
    Цитата Сообщение от SERG_W Посмотреть сообщение
    В схемах Кадди есть только часть Климатика с крутелками и все.
    Надо - выложим, но в рамках темы включения подогрева сидушек (без замены Климатика на Климатроник) достаточно и тех 3-х проводов, которые указаны на схеме в посте №37 лист 5. Остальные подключения к блоку J301 не относятся.

  10. #60
    ХАСАН
    Участник

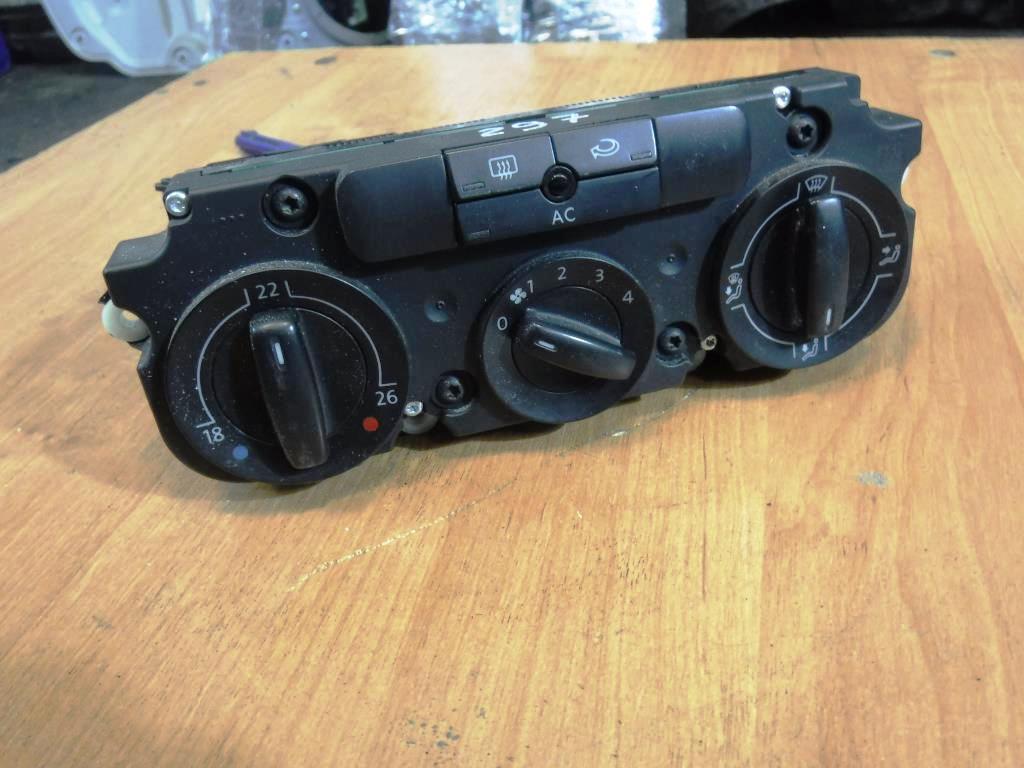

    Здравствуйте может у кого нибудь есть электросхема полностью на кадди 2009 г.в. и отдельно на блок управления печкой и кондиционером обычный А\С без всего попала вода и что то замкнуло внутри теперь кнопка нажимается светодиод горит а кондиционер не работает а всё остальное работает и заслонка и обогрев и печка Замена блока управления климатом-1489958964581_default.jpg вот на этот блок нужна схема внутренняя и подключения помогите пожалуйста очень нужно.

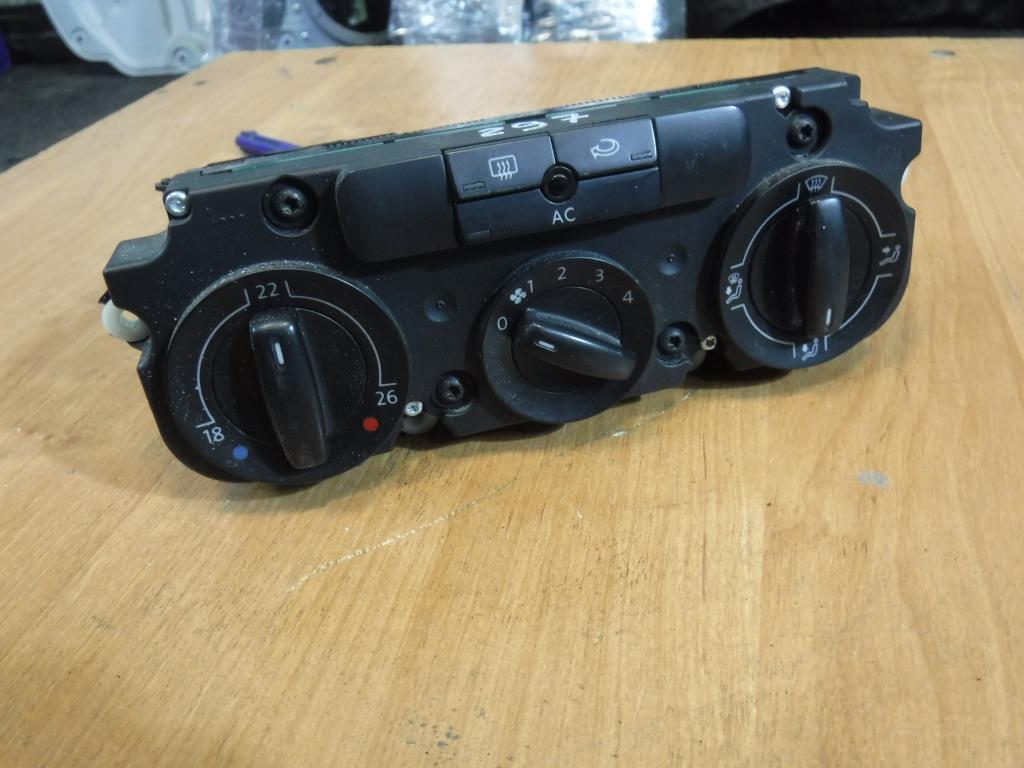

    Миниатюры Миниатюры Замена блока управления климатом-1489958964581_default.jpg
