Замена блока управления климатом

Страница 4 из 7 ПерваяПервая ... 23456 ... ПоследняяПоследняя
Показано с 31 по 40 из 62
  1. #31
    Космоболец
    Автор темы
    Цитата Сообщение от Valerk0 Посмотреть сообщение
    "81 9AP E HKA Кондиционер 'Climatic' " написано в расшифровке вина.
    То что в расшифровке бывают косяки, мы все проходили У меня по расшифровке бампера в цвет кузова... И что?
    Что касается надписи, то возможно она и не обязательна, но я с таким еще не сталкивался

  2. #32
    vwmaniac
    Читатель
    А лучше номер нынешнего блока с полной расшифровкой его название = тогда проще будет искать новый!

  3. #33
    jeka312
    Участник
    Мне один "умный" человек сказал что если на крутелке есть указания температуры то с климатом, а если просто синее красное то тогда нет или просто кондер

  4. #34
    ANDREYMOBILE
    Читатель

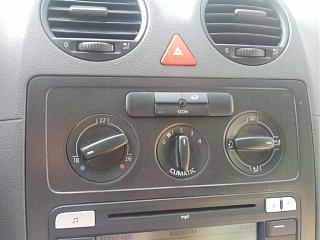

    Как дела обстоят с установкой блока с подогревом? У меня блокЗамена блока управления климатом-.jpg КЛИМАТИК,
    ECON = постоянно горит желтая лампочка в режиме НЕ работающего кондиционера, тухнет когда нажать и будет работает кондер. Есть надпись климатик внизу регулировки температуры или нет неважно, это блок климатик.
    Если лампочка всегда не горит и загорается при работающем кондере =это блок простой с кондером, т.е. НЕ климатик.
    Сейчас стоит вопрос с подключением Турановских сидух 2008 года с подогревом к моему каддику(авто с завода без подогрева). Не могу разобраться с фишками внизу сидух, под каждой по 3 фишки: желтая(3 пиновая), черная(6 пиновая), черная(2 пиновая).
    Знаю желтая на аирбег.
    Черные фишки(6 пиновая) с 3 толстыми проводами и 3 тонкими-под водительской, под пассажирской - 2толстых и 1 тонкий. Мерял на них сопротивление, на всех проводах 6 пиновых фишек сопротивление между контактами не звонится вообще никак(сопротивление бесконечность)!!!
    Еще есть маленькая фишка с 2 контактами и нетолстыми проводами - совротивление на контактах около 0,5 ом (под водительским креслом), могу предположить что это и есть подогрев.
    ============================================================ ======
    Добавил. Померял маленькую 2 пиновую фишку под пассажирским креслом- не звонится, сопротиврение бесконечность. Провода с нее вроде идут на концевик(ответку, замок) ремня безопасности, позже сниму сидуху и рассмотрю всю проводку поточнее. Мерял предел измерений 200 ом.
    ============================================================ ======
    Говорят что там(под креслами) стоит какой-то блок подогрева, но я ничего подобного не находил у себя.
    Может кто-нибудь знает какое должно быть сопротивление подогрева, или может померять хоть на любом типа накидки на спинки и в прикуливатель, померять тестером сопотивление??
    Последний раз редактировалось ANDREYMOBILE; 20.08.2013 в 00:10.

  5. #35
    polial
    Участник
    По идее должны быть крутилки для подогрева. А иначе получиться не по фен-шую.
    Замена блока управления климатом-0004.jpg
    На каждое сидение должен быть блок управления. Иногда ставится под сидушками, иногда под торпедой. Где у Турана не знаю.
    В сидушках должны быть ТЭНы и датчики температуры. Датчики - обычно провода потоньше. В любом случае ни датчики ни ТЭН ы не должны звониться в 0 ом . Сопротивление по-любому должно быть, либо у вас не точный прибор, либо вы меряли на высоких пределах измерения, либо что-то не так меряли, ну или - короткое замыкание!
    В моей программе нет Турана схемы. На Кадди есть.
    Последний раз редактировалось polial; 19.08.2013 в 17:48.

  6. #36
    Kroll
    Участник

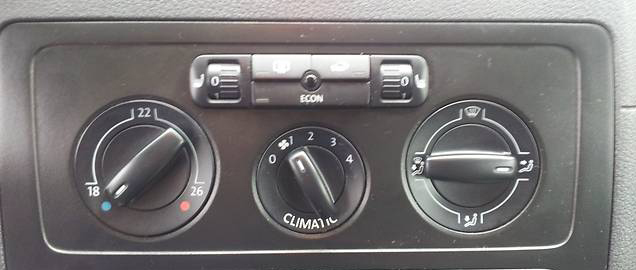

    я нашел номер VAG сего девайса вот он 1K0820047 DQ

    Замена блока управления климатом-1k0820047-dq.jpg

  7. #37
    polial
    Участник

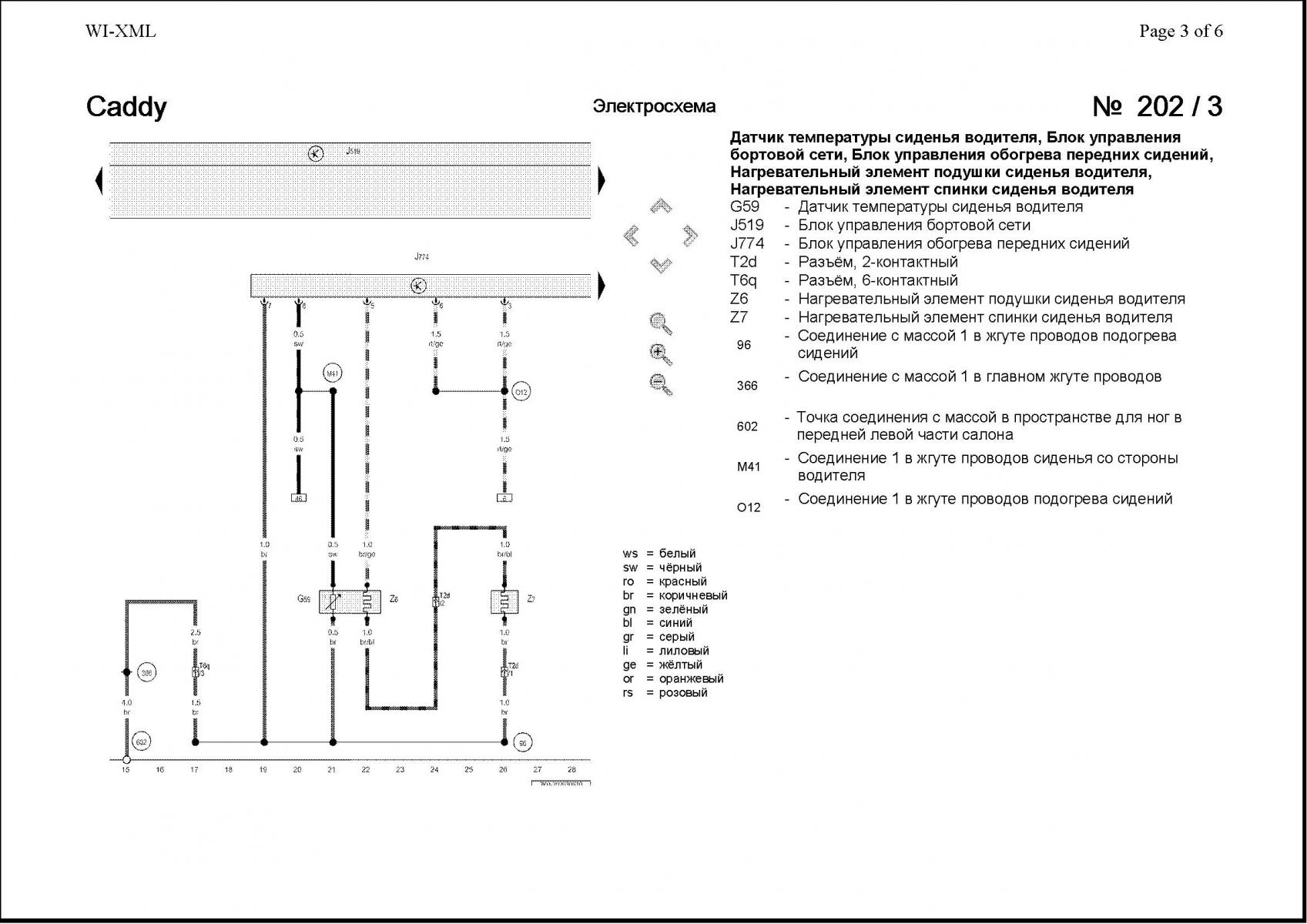

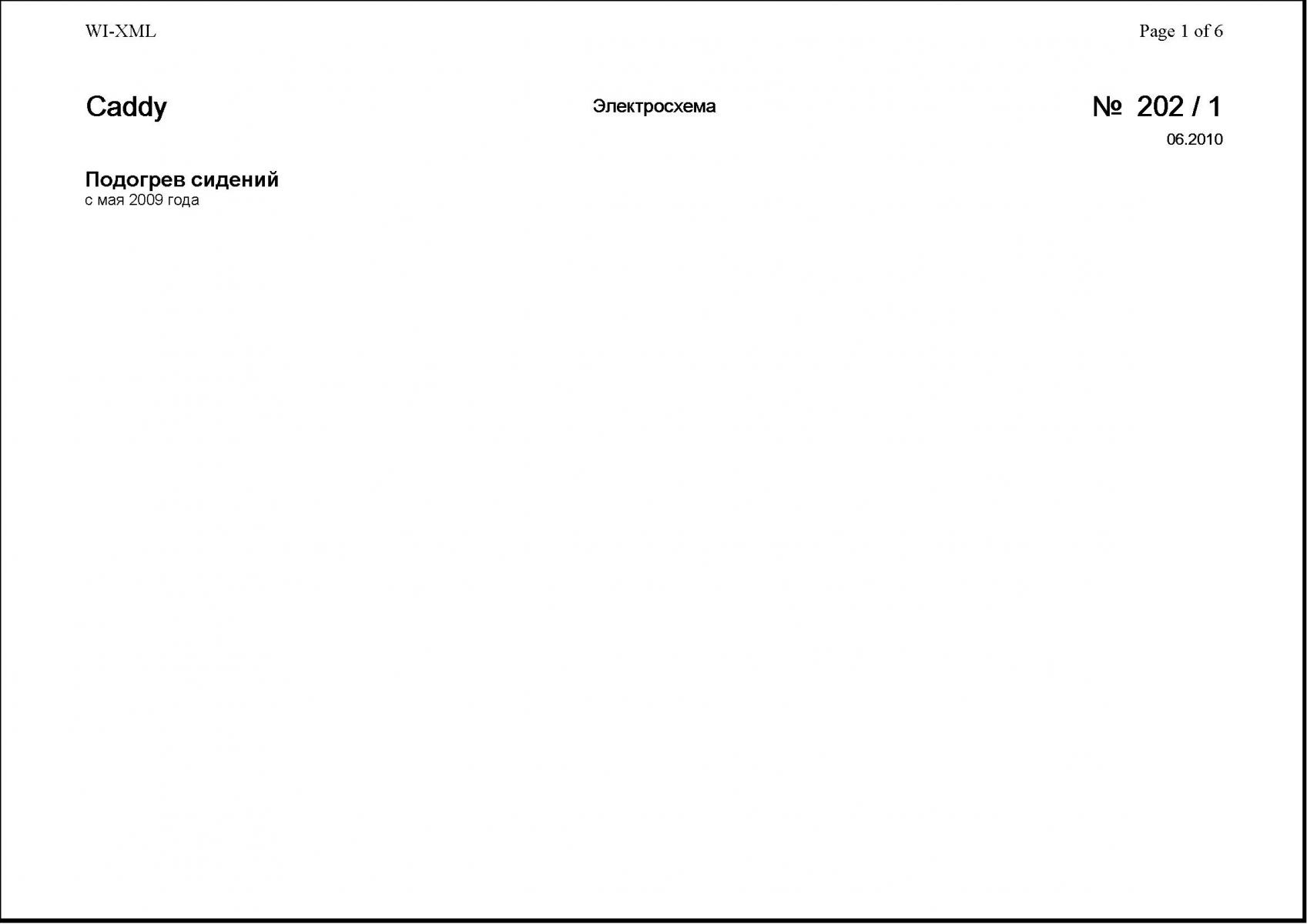

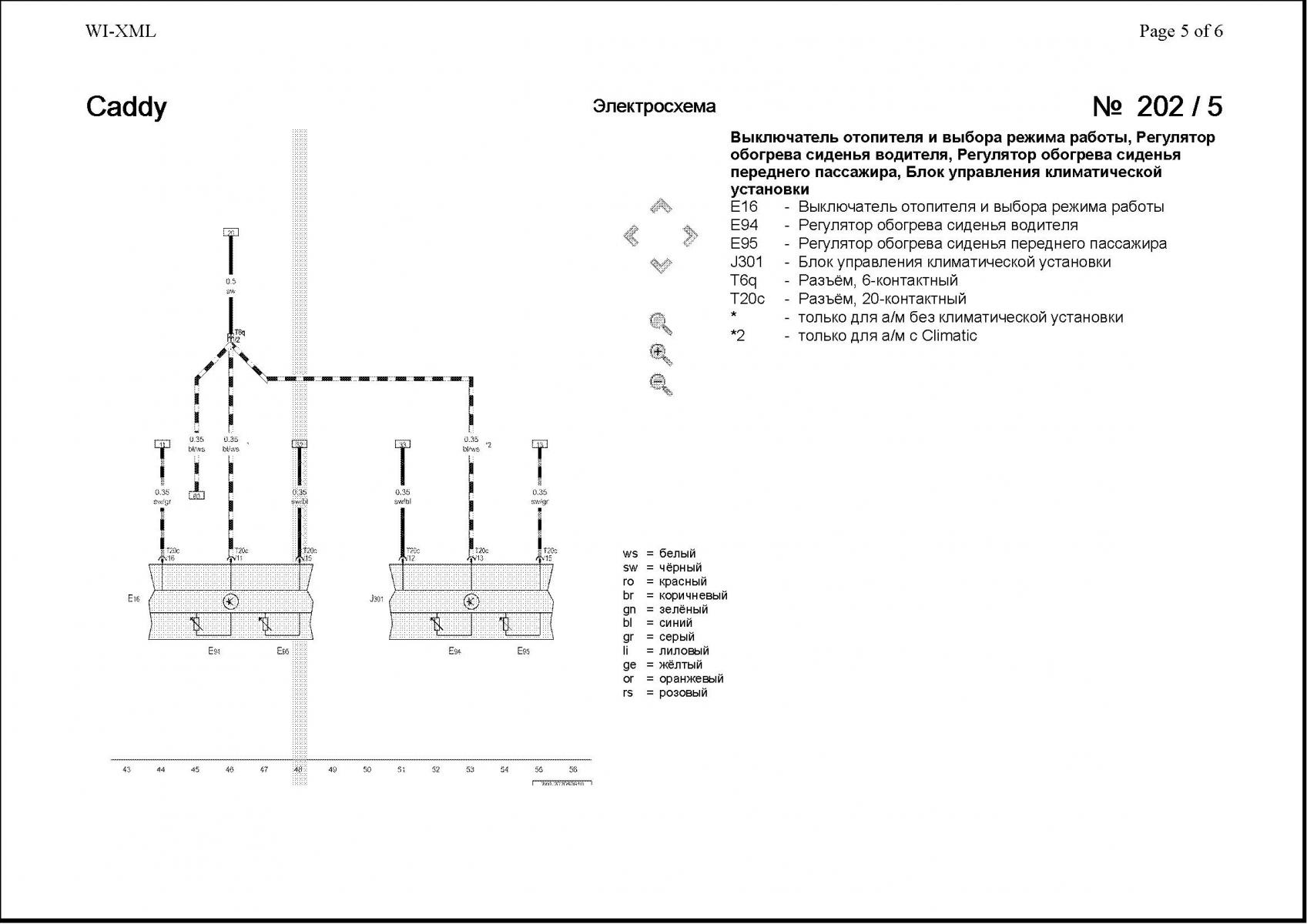

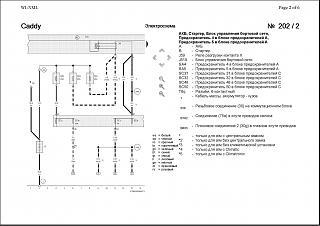

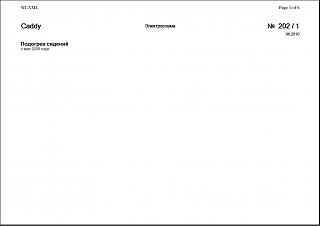

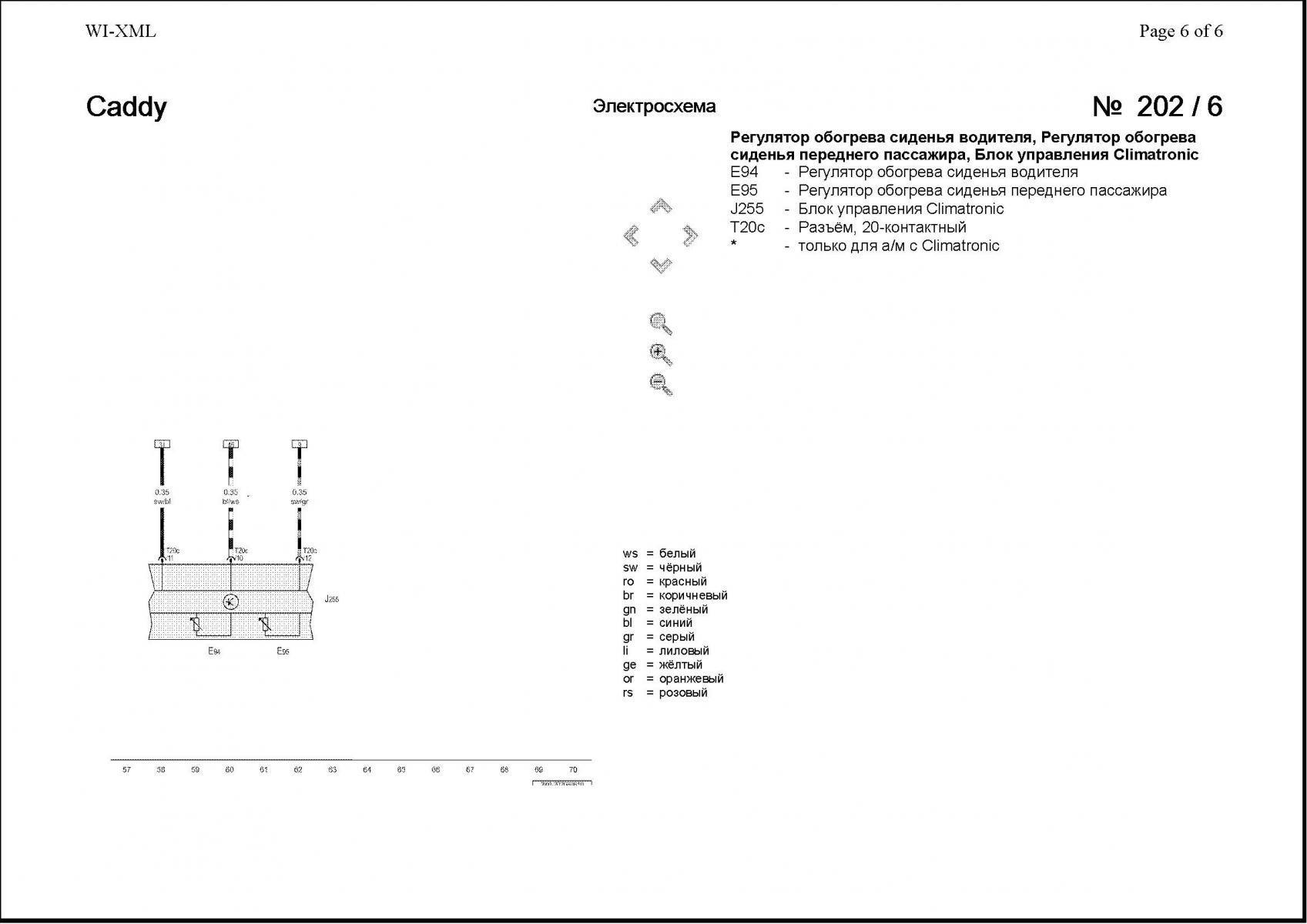

    Вот схема Кадди 2009 года
    Замена блока управления климатом-001.jpgЗамена блока управления климатом-002.jpgЗамена блока управления климатом-003.jpgЗамена блока управления климатом-004.jpgЗамена блока управления климатом-005.jpgЗамена блока управления климатом-006.jpg

    Управление происходит через блок управления бортовой сети, следовательно требуется прошивка этого блока, прошивка блока климата, поскольку в нем расположены крутилки, прошивка блока интерфейса(диагностический интерфейс шин данных.) Кроме того по своим номиналам ТЭНы и датчики сидушек Турана должны "подружиться" с крутячками Каддика.
    Ну и сам блок управыления J774 должен быть естественно.

    Дома посмотрю, если не изменяет склероз - для Турана есть много программ самообучения.... Посмотрим насколько можно скрестить ужа с ежом...

    Хм.... схема Турана 1:1 со схемой Кадди! А значит при правильном подходе, наличии всего, что нужно, исправности того, что есть в наличии, потуги могут завершиться успешно.
    Последний раз редактировалось polial; 19.08.2013 в 18:12.

  8. #38
    SERG_W
    Старожил
    polial, я не понимаю в чем проблема. Все идентично, блоки, подогрев, даже проводка.
    Гемор будет если захочешь "впихнуть" Климатроник. В Туране блочки упр.подогревом находятся по сидением. Сейчас нет возможности посмотреть схему, я вне дома. Можешь скачать на www.vwts.ru. Выберешь нашу базу и в разделе "Электрооборудование" можешь скачать все схемы разных годов. ОбЬем поШти 50Метров(47 или 48Мб).
    ============
    Добавлю, что никаких прошивок тебе не нужно. Просто заходишь в блок БС и ставишь "галочку", мол подогрев установлен. Пользуешься и наслождаешься тетлым задом.

  9. #39
    polial
    Участник
    SERG_W, Я обычно перепрошиваю.... Проблем то нет, проблема в том, что нет крутилок на блоке Климатика. Скорее всего нужен другой блок. При замене блока - его надо адаптировать(заслонку), возможно перепрошивать(если блок от другого авто и от другой комплектации), при этом, возможно вылезет ошибка по датчику G191 , которого нет в данном автомобиле. А может и пройдет на везение. Соответственно нет проводков от него(от блока J301) к блоку управления J774(должны вставиться 3 дополнительных пина в разъем, ну или как-то на скруточках ). Нет самого блока.... Нет проводков к блоку управления бортовой сети(J519). ТЭНы и датчики по словам ANDREYMOBILE, звонятся по 0 ом. "Поставить галочку" - это и есть прошивка диагностического интерфейса(шины комфорта) и блока БС, если используемая программа просто позволяет "поставить галочку". И еще - "поставить галочку", если блок БС поддерживает данную комплектацию(есть ли выход С1 на блоке J519) - комплектацию с подогревом сидений.
    А так - ничего страшного... Проводка таки идентична. Вот только ее просто нет...
    Мне, и может вам, в условиях мастерской и при наличии опыта - просто. А каковы возможности и навык у ANDREYMOBILE - не знаю. По любому человек должен опираться не наши советы, а на оригинальную схему. В конце концов - это его машина.
    Ну и проще посоветовать - подключи согласно схемы...
    Последний раз редактировалось polial; 21.08.2013 в 00:48.

  10. #40
    ANDREYMOBILE
    Читатель
    Цитата Сообщение от polial Посмотреть сообщение
    ...В сидушках должны быть ТЭНы и датчики температуры. Датчики - обычно провода потоньше. В любом случае ни датчики ни ТЭН ы не должны звониться в 0 ом . Сопротивление по-любому должно быть, либо у вас не точный прибор, либо вы меряли на высоких пределах измерения, либо что-то не так меряли, ну или - короткое замыкание!
    Сорри , сам немного не правильно написал(уже исправил), давайте разберемся в терминологии: сопротивление БЕСКОНЕЧНОСТЬ = не звонится, сопротивление 0 = короткое замыкание, сопротивление больше 0- до бесконечности= рабочее сопротивление.
    Нужно учитывать сопротивление ЩУПОВ прибора ( может быть до 1 ом) при измерении проводников с очень малым сопротивлением.
    Я мерял китайским тестером с сопротивлением щупов 1 ом, в сообщениях я указываю сопротивления с КОРРЕКЦИЕЙ на сопротивление щупов.
    Последний раз редактировалось ANDREYMOBILE; 19.08.2013 в 20:45.
