Замена блока управления климатом

Страница 1 из 7 123 ... ПоследняяПоследняя
Показано с 1 по 10 из 62
  1. #1
    Космоболец
    Читатель

    Замена блока управления климатом

    Пришло время менять блок управления климатом. Благодаря одноклубнику NAZ имею блок управления климатом с регулировкой подогрева жопс

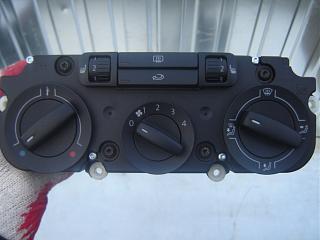

    Замена блока управления климатом-2370329350.jpg
    Теперь нужно его втулить и подключить подогрев сидений. Реле под сидением водителя есть. Не хватает проводки от блока до него и от сидения водителя к сидению пассажира. На задней стороне доступны всё те же две фишки из имеющихся там трёх, одна на управление скоростью вращения обдува, а вторая на всё остальное. В третей фишке отсутствуют контакты.... Понятное дело что прийдется все привязывать, дабы МФУ не выдавал внутреннюю ошибку, но работать должно и без привязки....
    И так ВОПРОС: есть какие-то мысли где искать нужные выходы на фишке для подключения подогрева сидений? Может кто-то снимал проводку и видел как это выглядит на оригинале?! Если кто-то разбирается в электросхемах, гляньте, пожалуйста, маркировку нужных мне жгутов проводов и маркировку необходимых фишек. Я смотрел, но ни фига не высмотрел
    В общем "помогите чем могите!"
    Спасибо!!

  2. #2
    Космоболец
    Автор темы
    Поставил вчера блок, осталось подключить подогрев. По сидениями есть фишки, может кто-то глянет их маркировку?? Хоть буду знать что заказывать!
    В фишке что подключается к блоку, тупо заведены только используемые провода, остальные разъемы даже без коннекторов Фишка разборная, коннекторы завести не трудно... Осталось их где-то взять ...Может кто-то знает от куда коннекторы могут подойти??

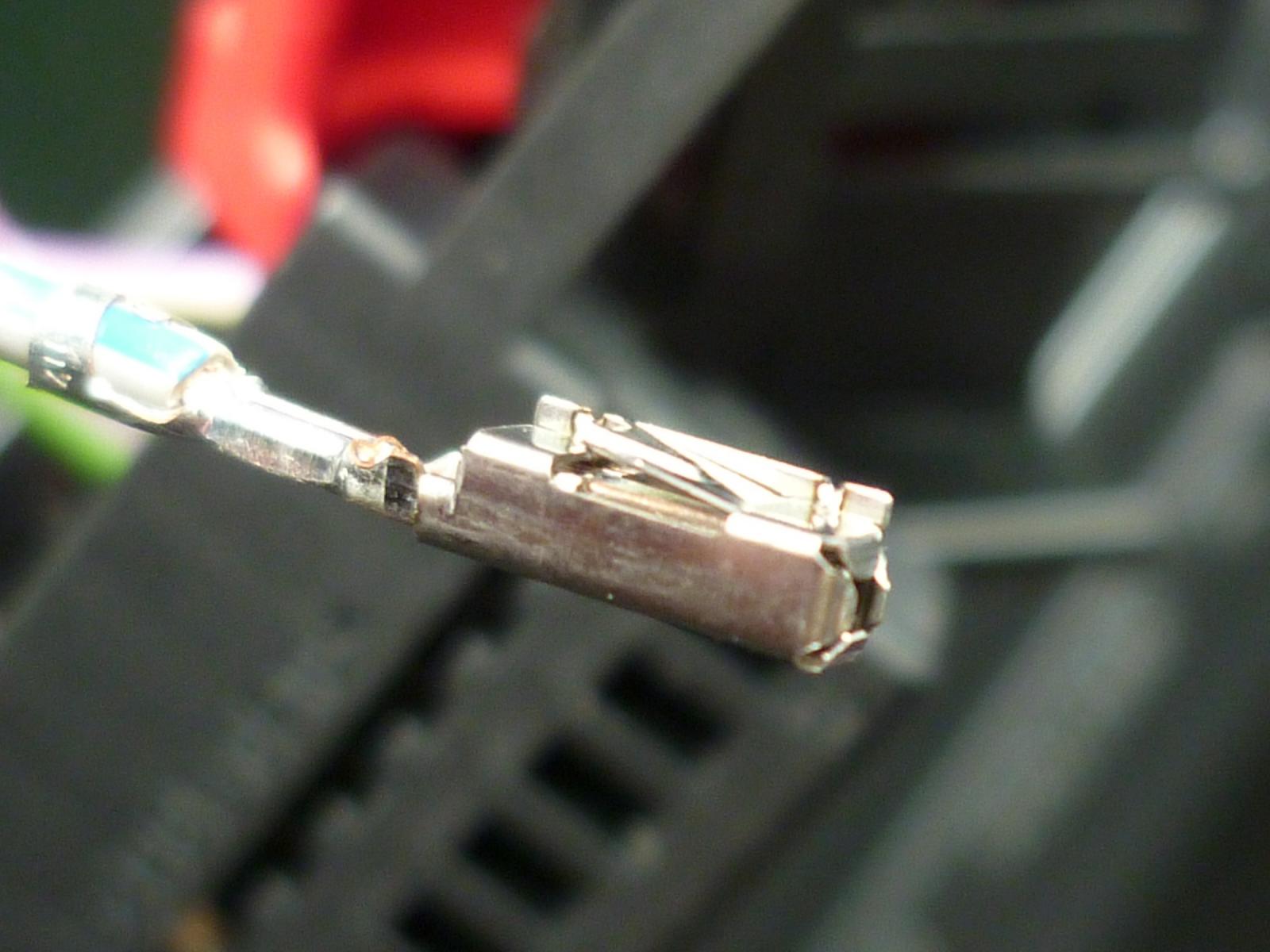

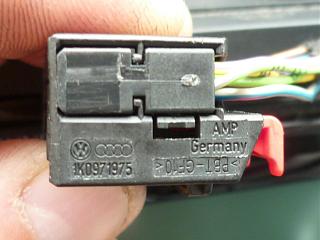

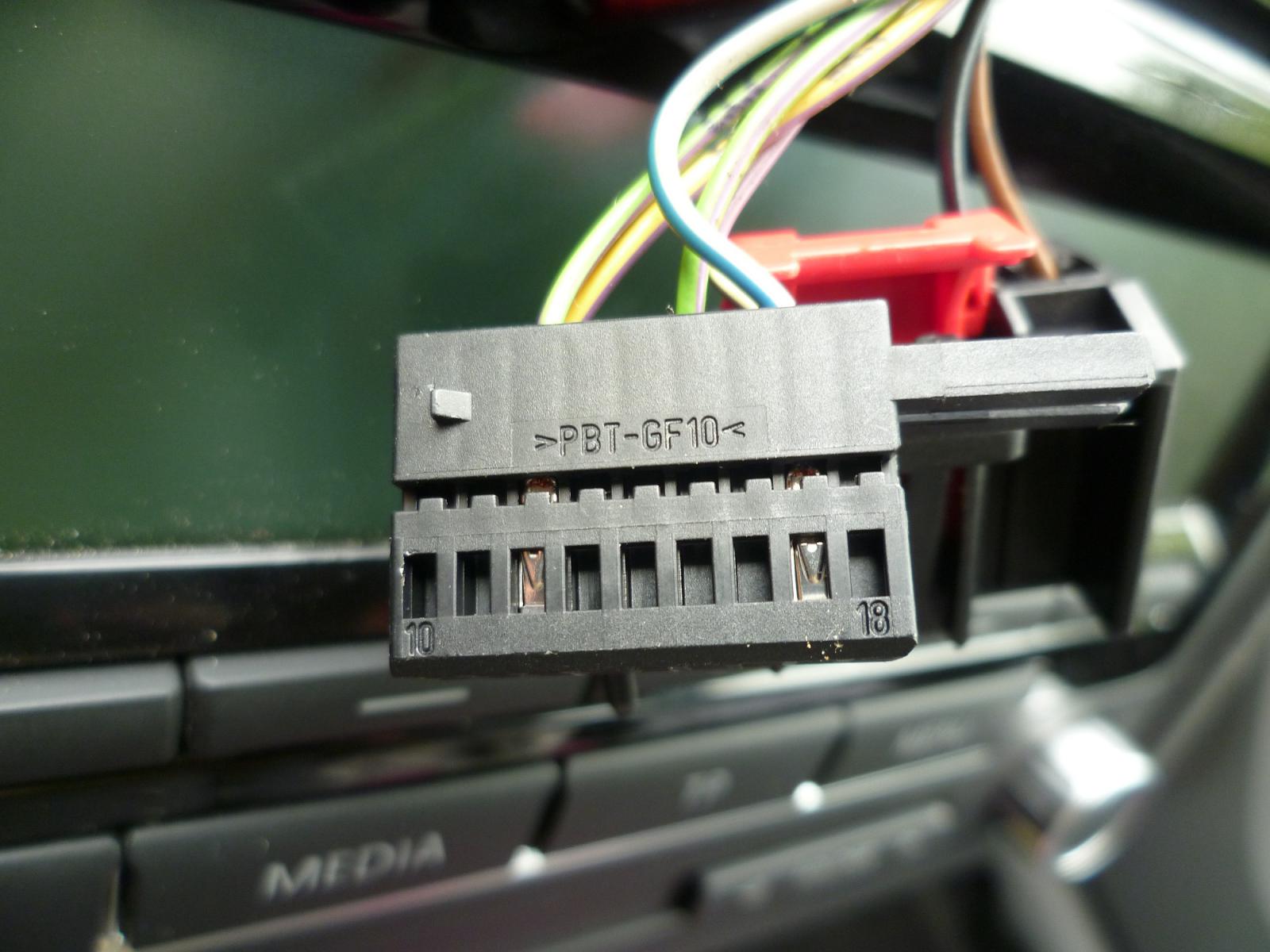

    Замена блока управления климатом-sp1040124.jpgЗамена блока управления климатом-sp1040129.jpgЗамена блока управления климатом-sp1040127.jpg

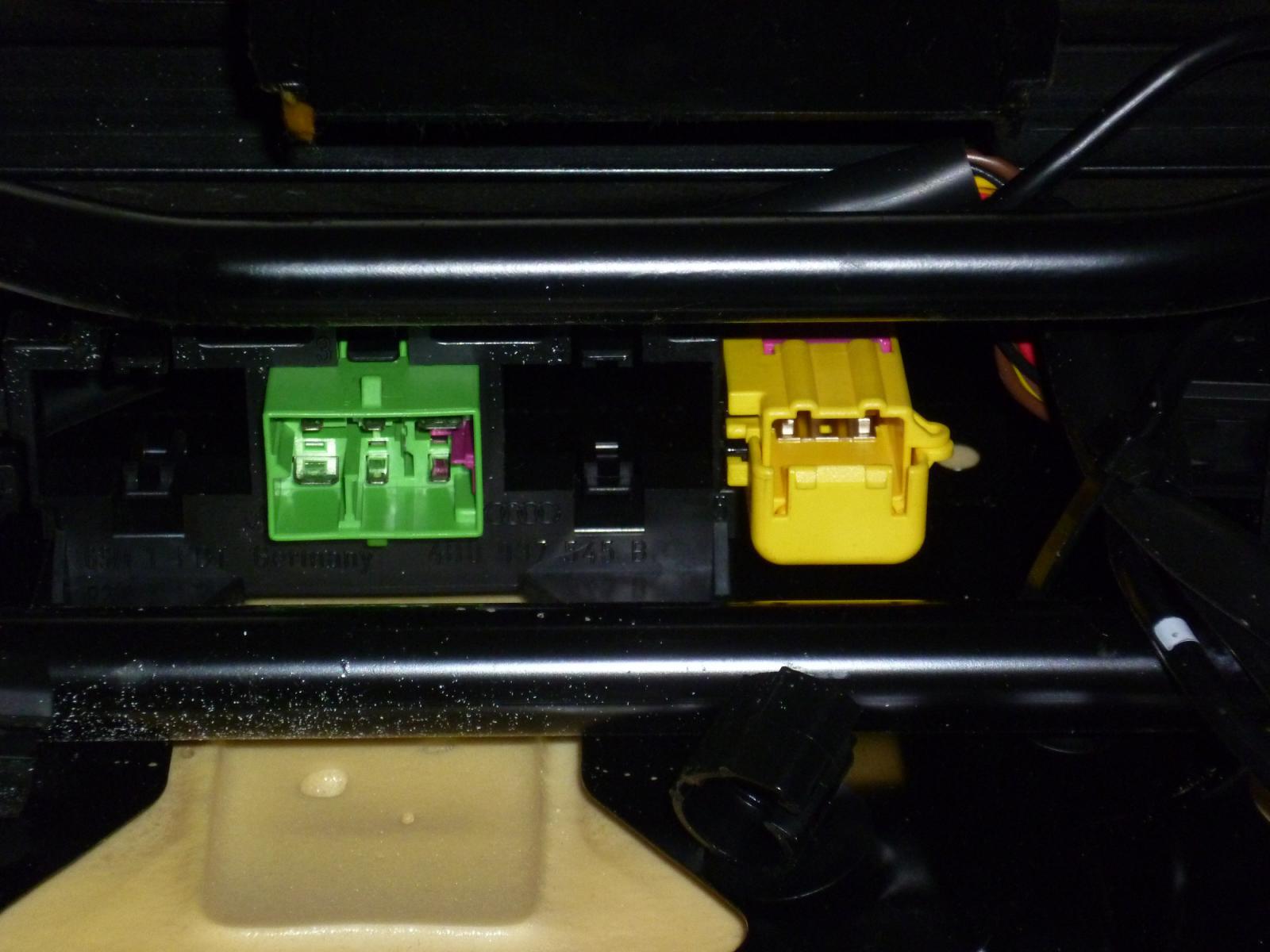

    Фишки под сидениями ...Интересует зеленая!
    Замена блока управления климатом-sp1030813.jpg

  3. #3
    Космоболец
    Автор темы
    Неужели всем так трудно заглянуть под сидения и сфотографировать/переписать VAG-номер фишки воткнутой в зелёный разъем?

  4. #4
    ant 787
    Старожил

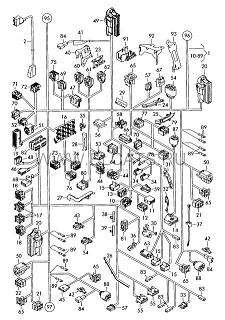

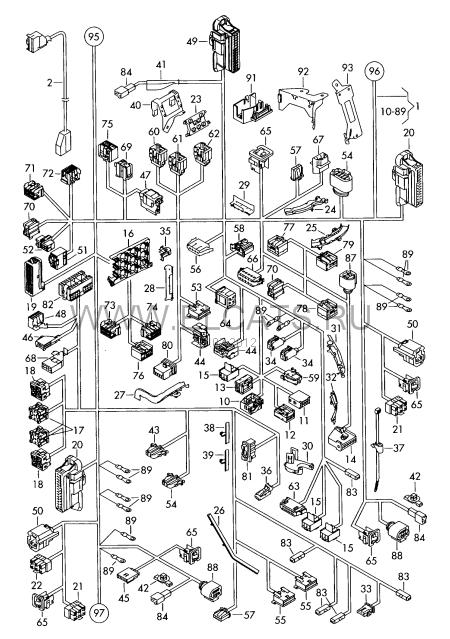

    поз.№21 1J0 937 713Замена блока управления климатом-imagehandler.ashx.jpg
    идет к 1J0937 714 фишка обогрева сиденья

  5. #5
    Космоболец
    Автор темы

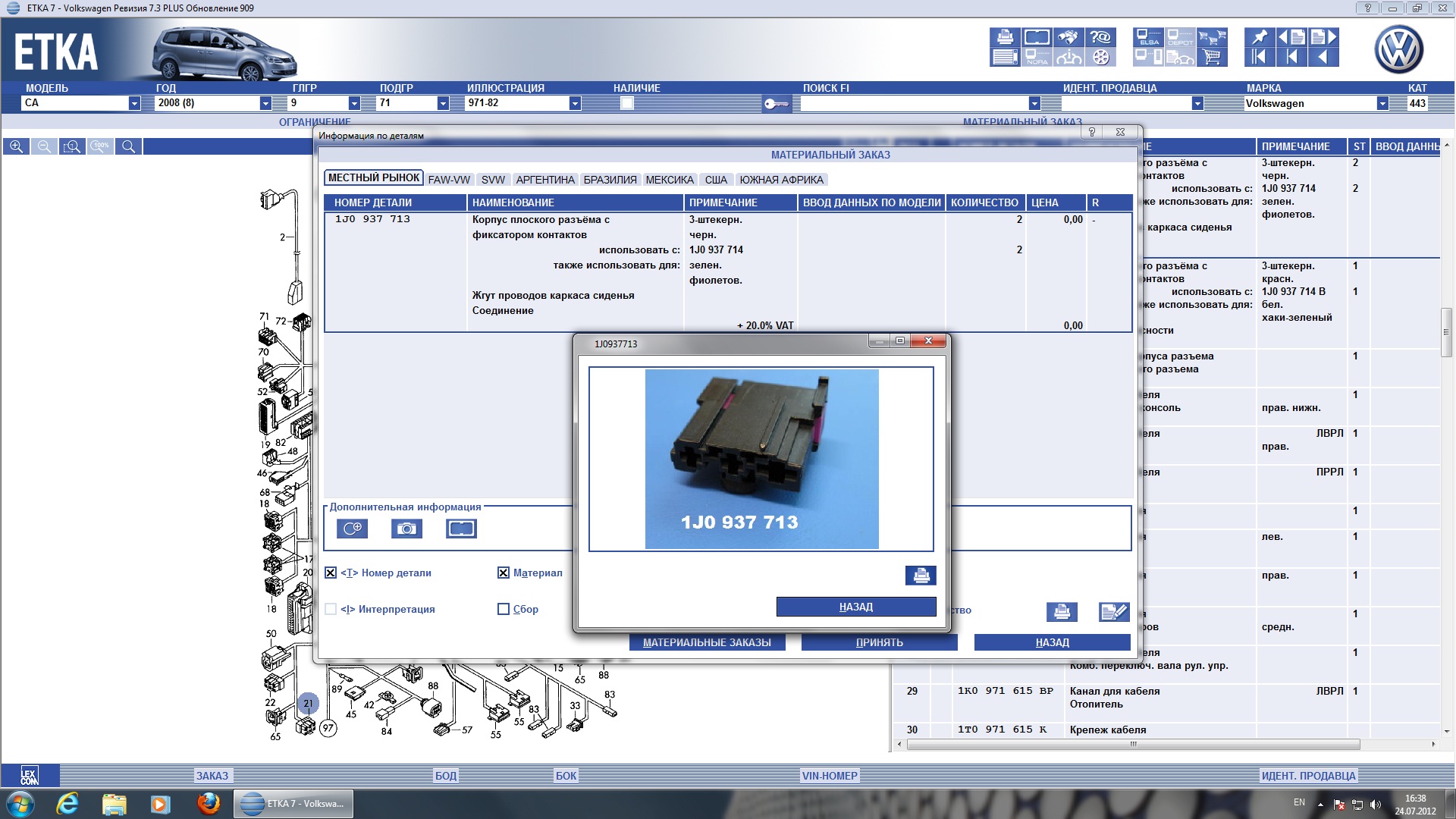

    Дело в том, что меня смущает картинка этой фишки 1J0 937 713 выдаваемая ЕТКА 7.3 .... Вот скрик Замена блока управления климатом-skrin.jpg Мама то 6-ти пиновая!!!
    По этому и прошу глянуть на неё в живую... Или там две такие фишки втыкается в один разъем под сиденьем??

  6. #6
    Usike
    Фантазиста
    Набери меня и увидимся, посмотришь

  7. #7
    Sla_ven
    Участник
    Что надо делать что-бы снять блок управления климатом?

  8. #8
    zoom4uk
    Бывалый
    снять центральную накладку, снимается легко с усилием тянем на себя! Начинаем снизу!! она на защёлках. далее берем звёздочку и выкручиваем

  9. #9
    Sla_ven
    Участник
    а фото мануал не встречал?

  10. #10
    zoom4uk
    Бывалый
    а чё фото? сказать как на себя тянуть? или что? просто под магнитофоном возьми приложи усилие и потяни на себя
