Проводка датчика давления хладогента

Показано с 1 по 9 из 9
  1. #1
    Max_STO
    Участник

    Проводка датчика давления хладогента

    Добрый день, у меня Кадди 2008г. 2.0 СДИ с кондиционером, автомобиль после дтп, во время дтп перебило проводку датчика давления хладогента, теперь я не знаю как подключать провода, купил разъем такой как заводской, только от жигулей, помогите пожалуйста, глянь-те кто-то какие цвета подходят к розьему и в каком порядке, их всего там 3-и провода, датчик расположен возле конденсера. Буду очень благодарен.

  2. #2
    ozzy_sv
    Участник

    Re: Проводка датчика давления хладогента

    могу помочь схемой (к проводам доступа нету они в гофре и как не странно герметичной),
    датчик G65, на 19 контакт приходит +12Вольт с предохранителя SC3 через SB40,
    датчик электронный так что методом перестановки подбирать низзя сгорит !

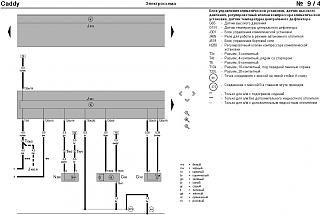

    Миниатюры Миниатюры Проводка датчика давления хладогента-1112.jpg

  3. #3
    Max_STO
    Автор темы

    Re: Проводка датчика давления хладогента

    Спасибо, со схемой разобрался,но у меня "+" фиолетово желтый "-" черно-синий, "коричневый" -на блок кондиционера, напряжение есть 14В при заведенном моторе, но вопрос остается, открытым, как подключить к датчику эти три провода ?! и кстати гофру не надо резать, может кто-тог сними разъем и глянет где "+" где "-" а где на блок уже и так ясно.

  4. #4
    Megatrans
    Читатель

    Re: Проводка датчика давления хладогента

    Если не забуду - сегодня сфотаю ...

  5. #5
    Max_STO
    Автор темы

    Re: Проводка датчика давления хладогента

    Под "глянуть" я имел ввиду померить тестером ))

  6. #6
    ozzy_sv
    Участник

    Re: Проводка датчика давления хладогента

    лови

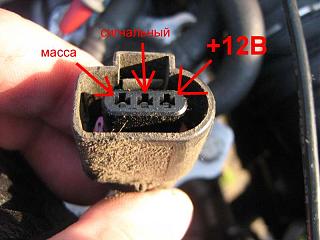

    Миниатюры Миниатюры Проводка датчика давления хладогента-img_4598.jpg

  7. #7
    Max_STO
    Автор темы

    Re: Проводка датчика давления хладогента

    Огромное Спасибо !!! Очень благодарен. Вот это и есть суть клуба, в помощи друг-другу. ))

  8. #8
    DeniParten
    Участник
    И от меня спасибо тоже, перерыл весь интернет, а тут всё уже сделано!

  9. #9
    DeniParten
    Участник
    Подскажите номер разъёма от жигулей, который подходит на датчик высокого давления?
