  1. #701
    kalus-v
    Старожил
    Цитата Сообщение от ps600 Посмотреть сообщение
    kalus-v, Виталий, а нету чуть лучшего качества фото,
    У Вас круиз есть? Фото Вашей приборки случайно нету?
    Круиза нет, приборка фото дома на компе вроде есть качественное, после 18.00 найду - сброшу...

  2. #702
    kalus-v
    Старожил
    Цитата Сообщение от ps600 Посмотреть сообщение
    Фото Вашей приборки случайно нету?

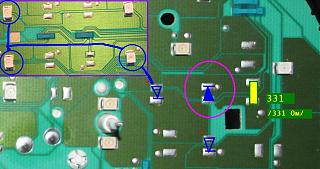

    Значит так: я тут сравнил, и нашёл недостающих компонентов:
    диода круиза (обведён красным, это понятно) и резистора 331 (330 Ом, жёлтым нарисовал): Приборная панель-1.jpg
    Плюс диода круиза (красная точка) общий со всеми светодиодами (обвёл синими кружочками). Это чтобы правильно впаять...
    Ну как бы всё. Если дело только за этим - должно засветиться ...

  3. #703
    ps600
    Особый участник
    kalus-v, так уже подключал, пока не работает((((((((, сейчас прослежу "-"

  4. #704
    kalus-v
    Старожил
    На диодах с общим + должно присутствовать постоянно примерно + 10,5в.

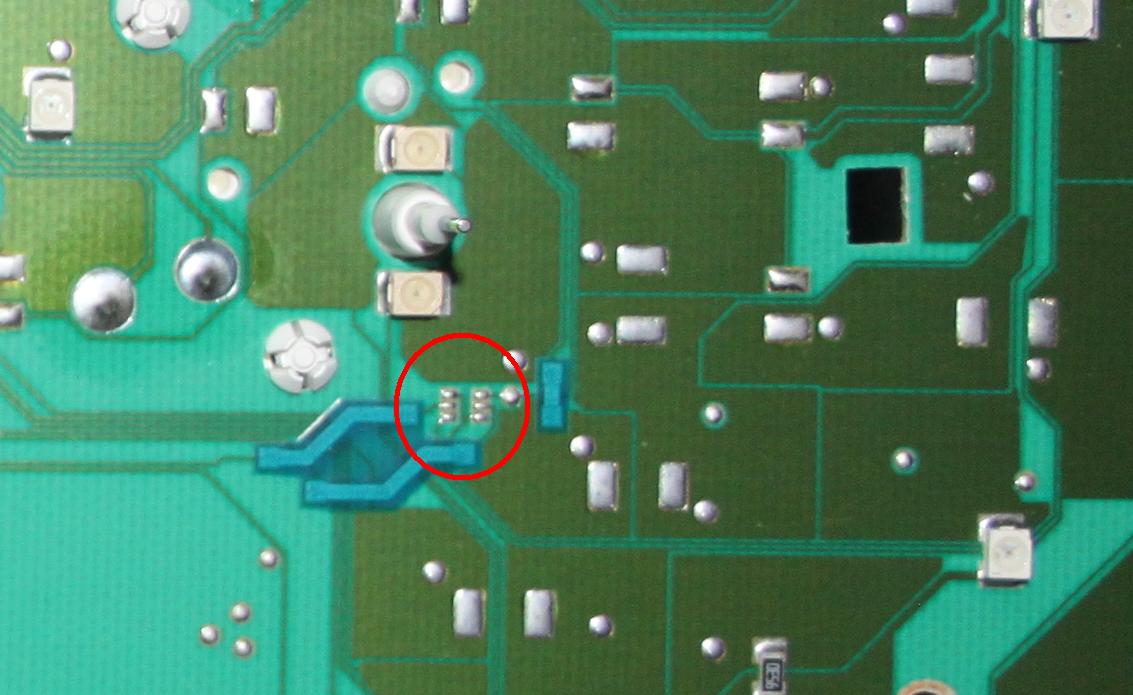

    И вот, ещё нехватает мелкосхемки, возле движка (на Голфе, где есть все светодиоды, она стоит): Приборная панель-2.jpg

  5. #705
    ps600
    Особый участник
    kalus-v, посмотрел схему, на моей не так, у меня плюс круиза общий с плюсом левого поворота и плюсом индикатора АКБ. Минус выходит на микропроцессор и он общий с минусом индикатора непристегнутого ремня ( он у меня загорался при тестировании приборки).

  6. #706
    kalus-v
    Старожил
    Не ну я не осматривал всю приборку. Тоже у меня + круиза общий с + акумулятора, но нет с поворотом.

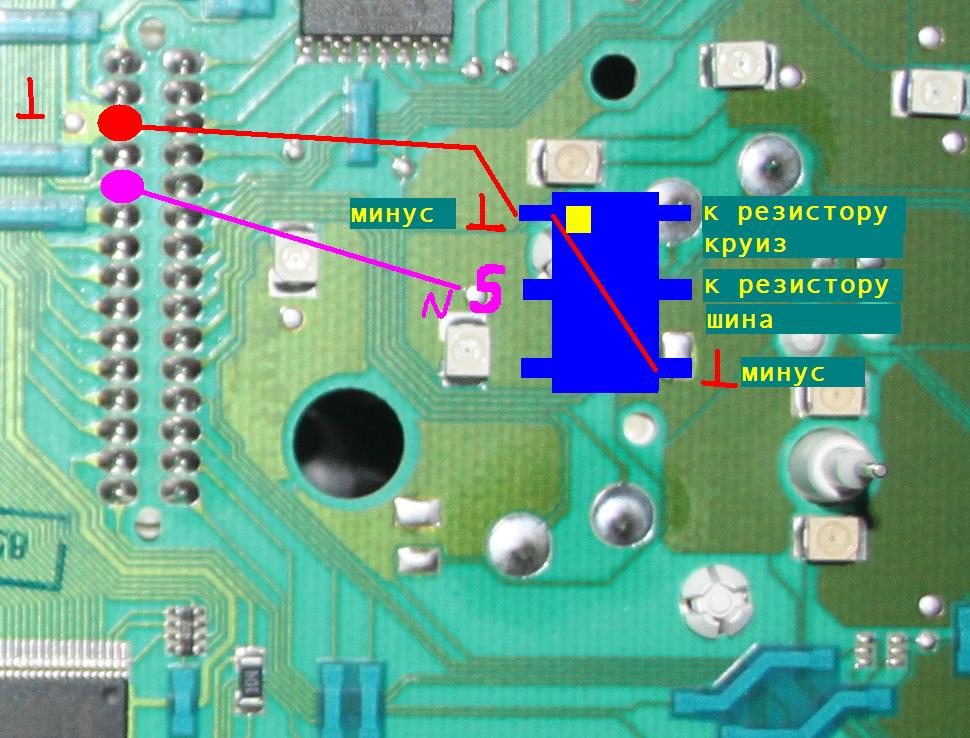

    Вот, прозвонил микросхемку на Гольфе, может поможет: Приборная панель-3.jpg

  7. #707
    ps600
    Особый участник

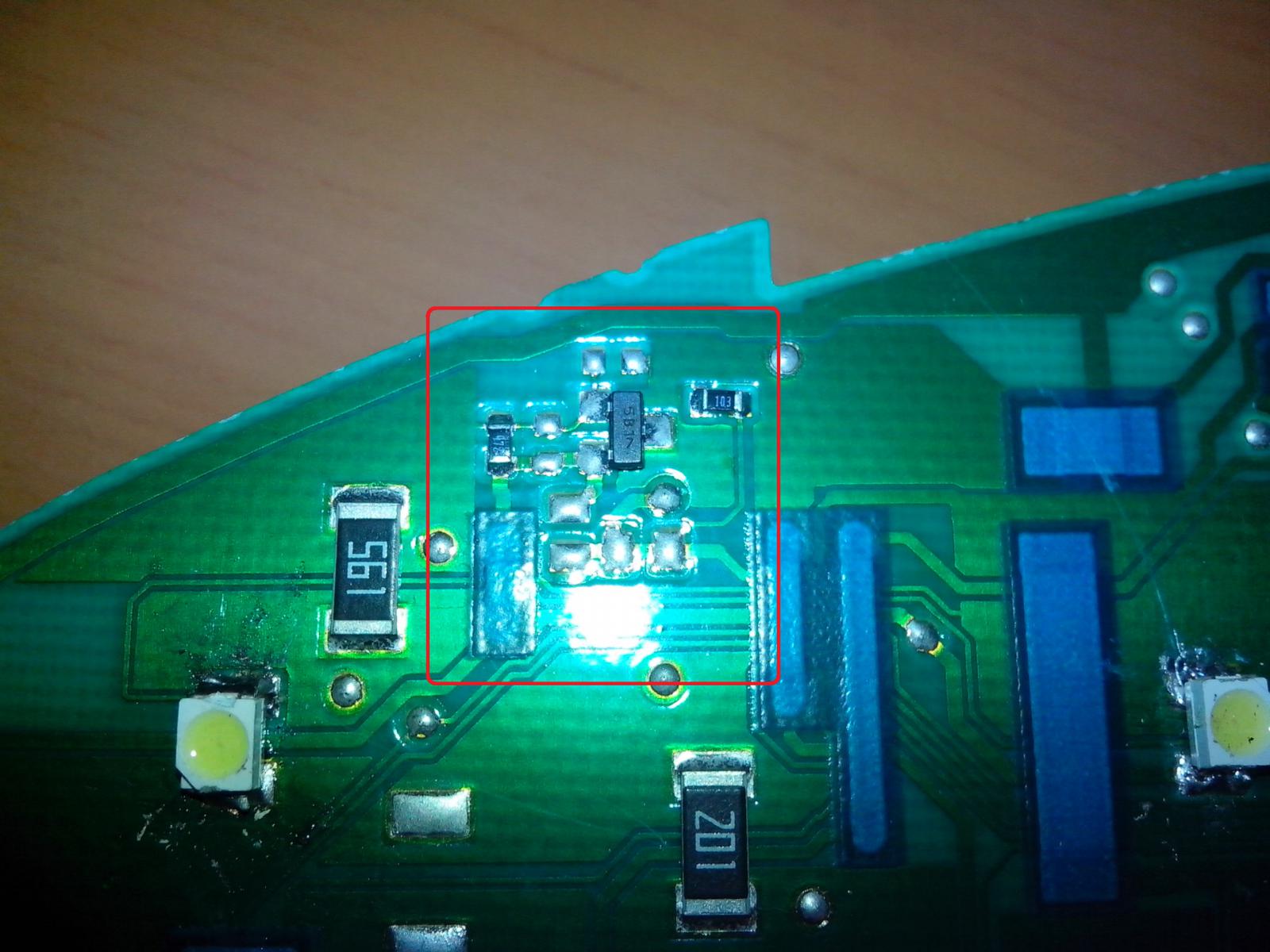

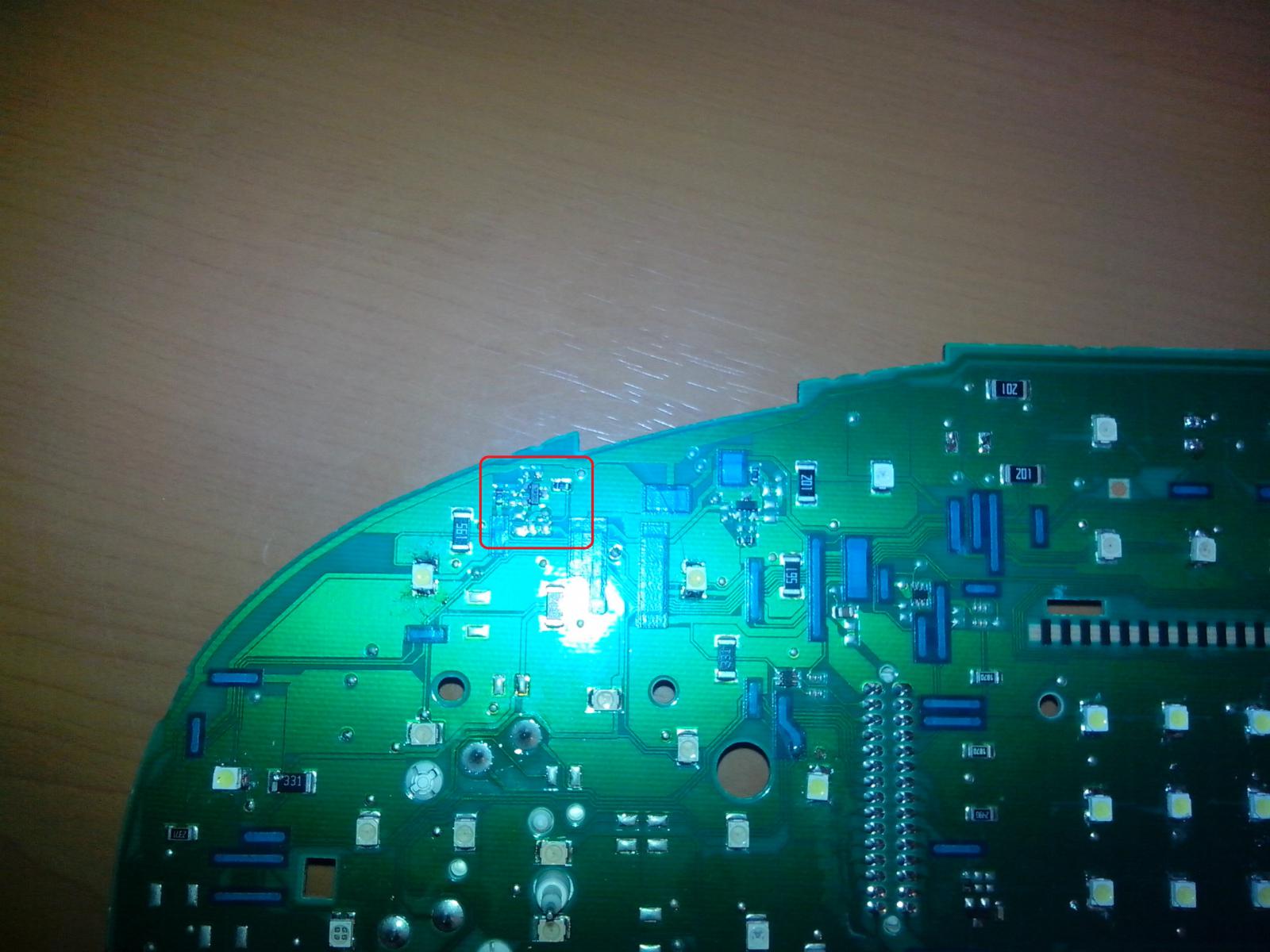

    kalus-v, та "мелкосхемка" что Вы обозначили в нашу цепь не вписывется вроде, а вот есть пару вопросов там. где наш плюс гуляет, скорее всего тут чего-то не хватает

    Приборная панель-img_20131126_202625.jpg Приборная панель-img_20131126_202708.jpg

  8. #708
    kalus-v
    Старожил
    А что, + на светодиоде "Круиз" нет при включении приборки (10,5в)? Он там должен быть постоянно.
    Светодиод включается подачей минуса...

  9. #709
    ps600
    Особый участник
    Цитата Сообщение от kalus-v Посмотреть сообщение
    Не ну я не осматривал всю приборку. Тоже у меня + круиза общий с + акумулятора, но нет с поворотом.
    Вот, прозвонил микросхемку на Гольфе, может поможет: Нажмите на изображение для увеличения.

Название:	круиз 3.JPG
Просмотров:	44
Размер:	107.1 Кб
ID:	32517
    не совсем понимаю эту схему, это то, что Вы обозначали в кружочке на предыдущем рисунке? У меня она не вписывется.

  10. #710
    ps600
    Особый участник

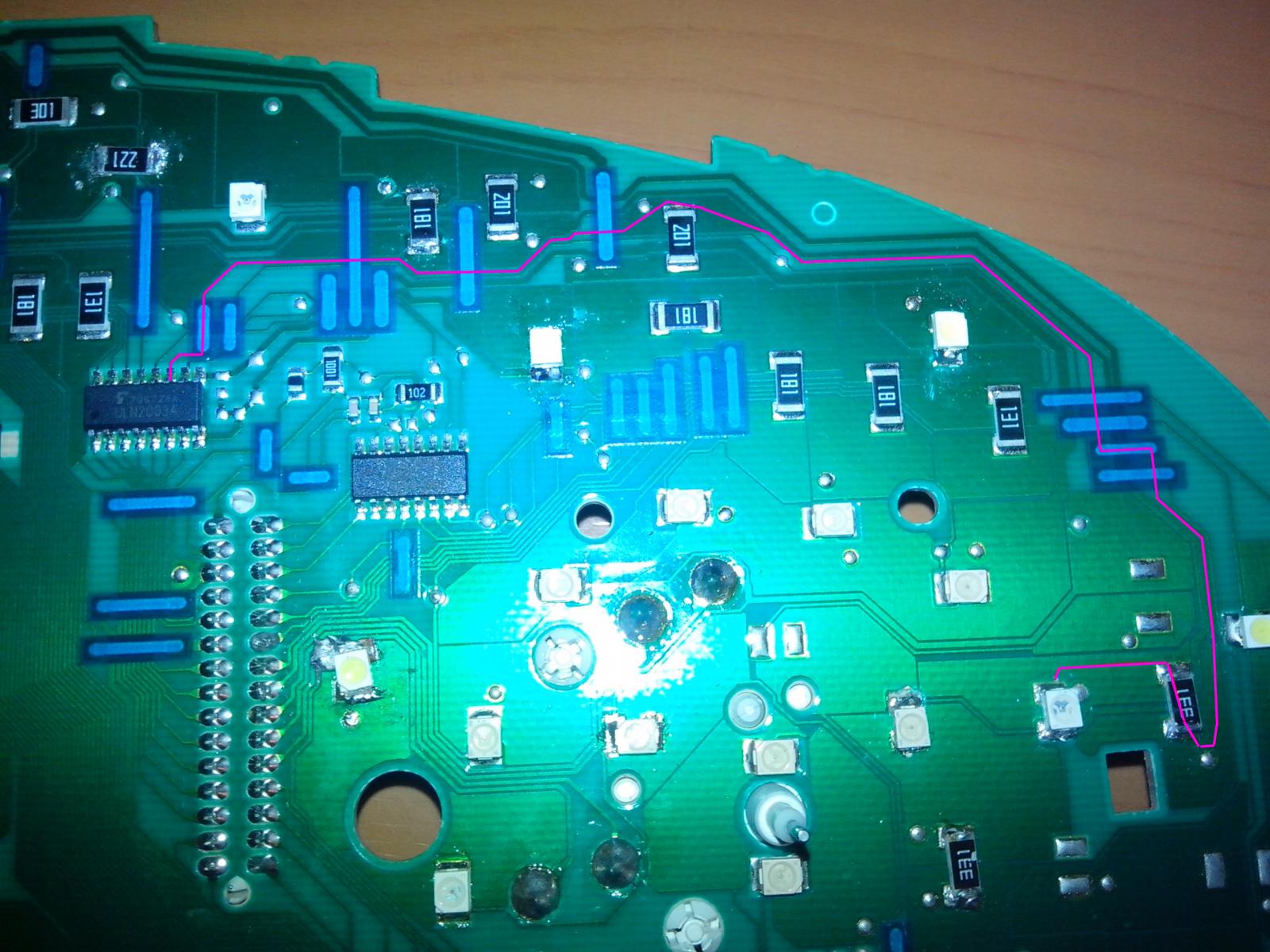

    Вот куда минус идёт, так что, если минус управляющтий, то это, скорее всего не поддерживается приборкой.

    Приборная панель-img_20131126_204729.jpg
