  1. #301
    ps600
    Особый участник

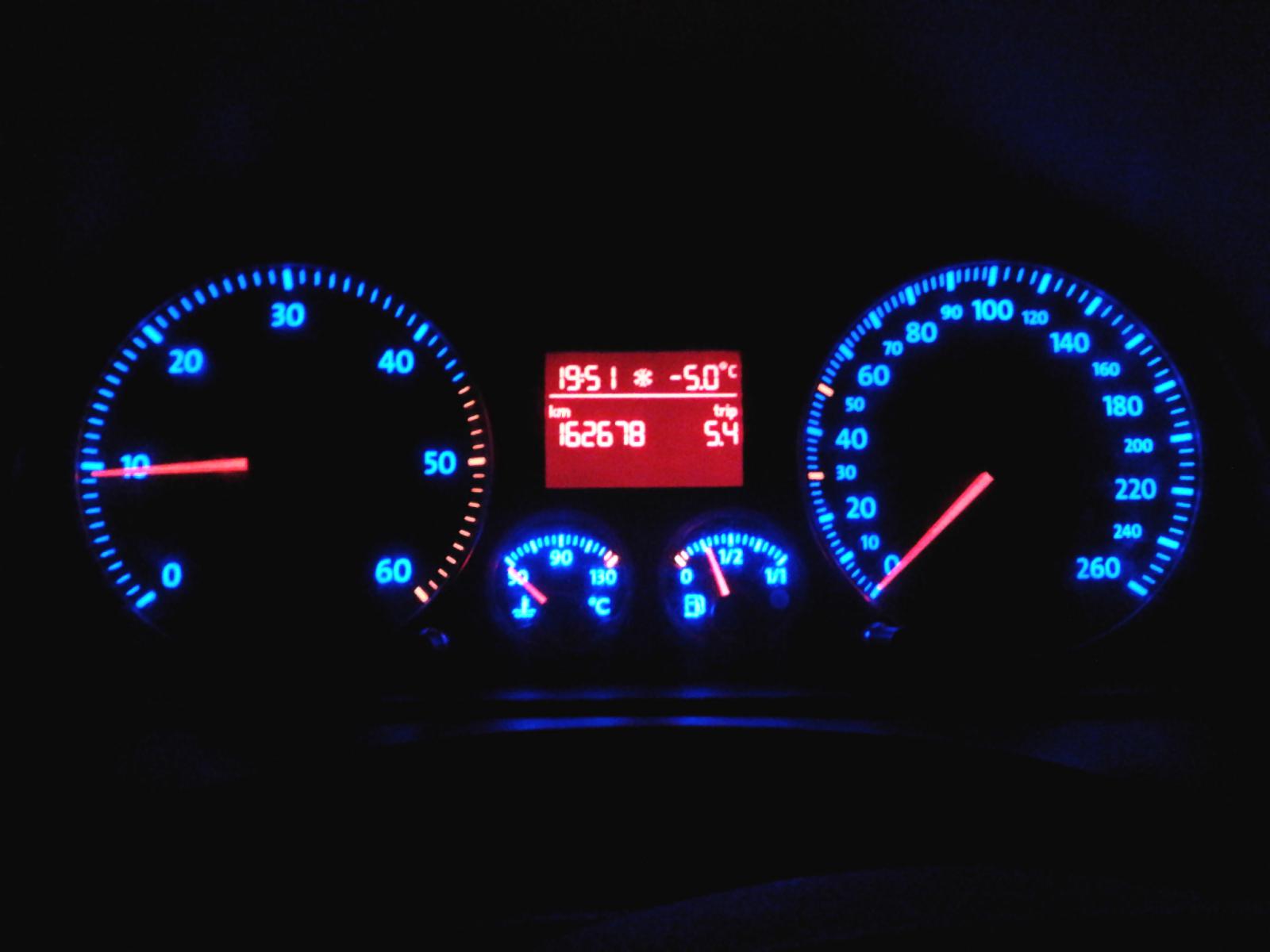

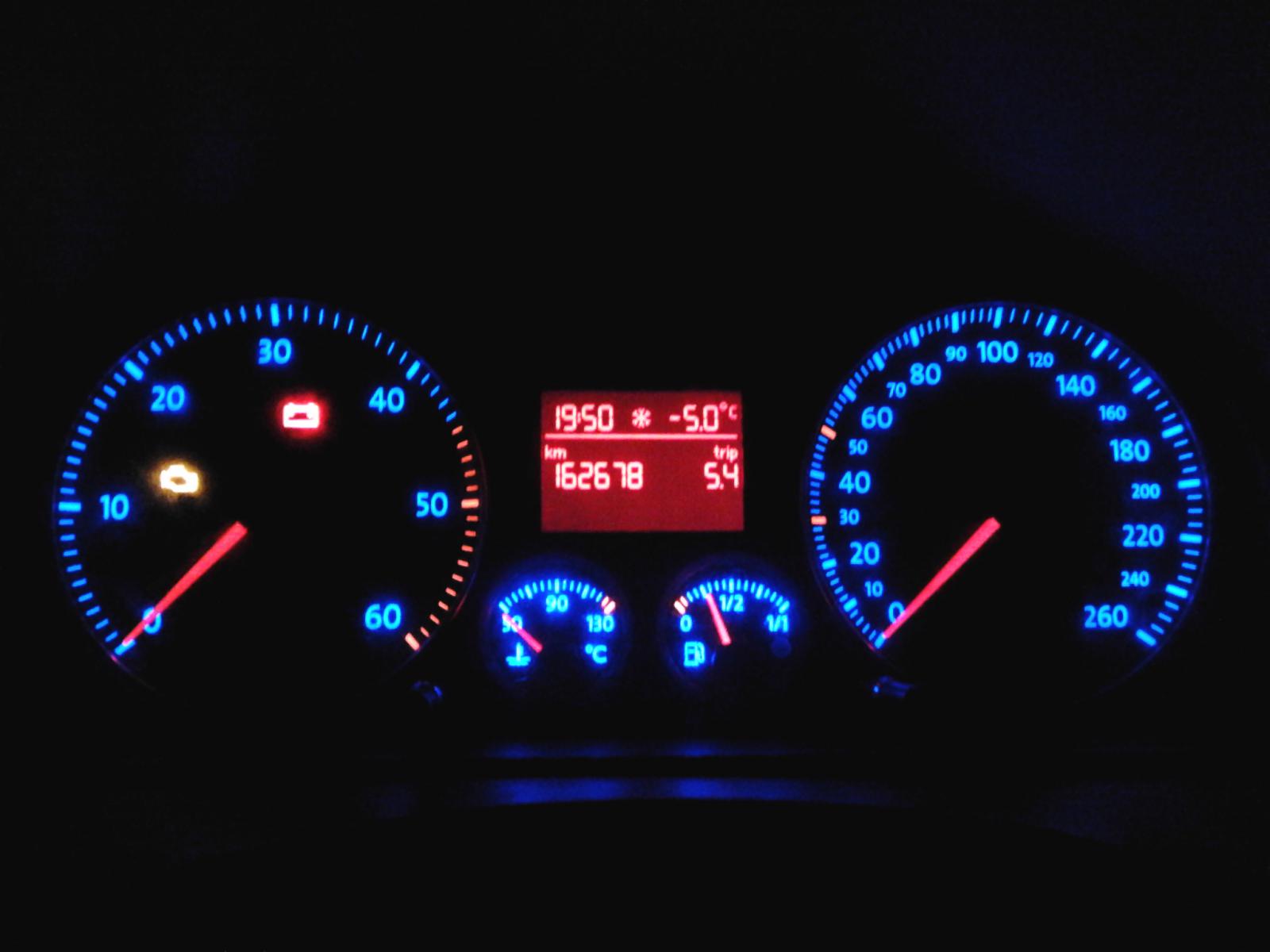

    Еще пару вечерних фоток, по диодах чуть не угадал, а на маленькие шкалы оставил старые, теперь видно что они чуть ярче светятся.

    Приборная панель-2013-01-13-19.53.24.jpg Приборная панель-2013-01-13-19.53.46.jpg

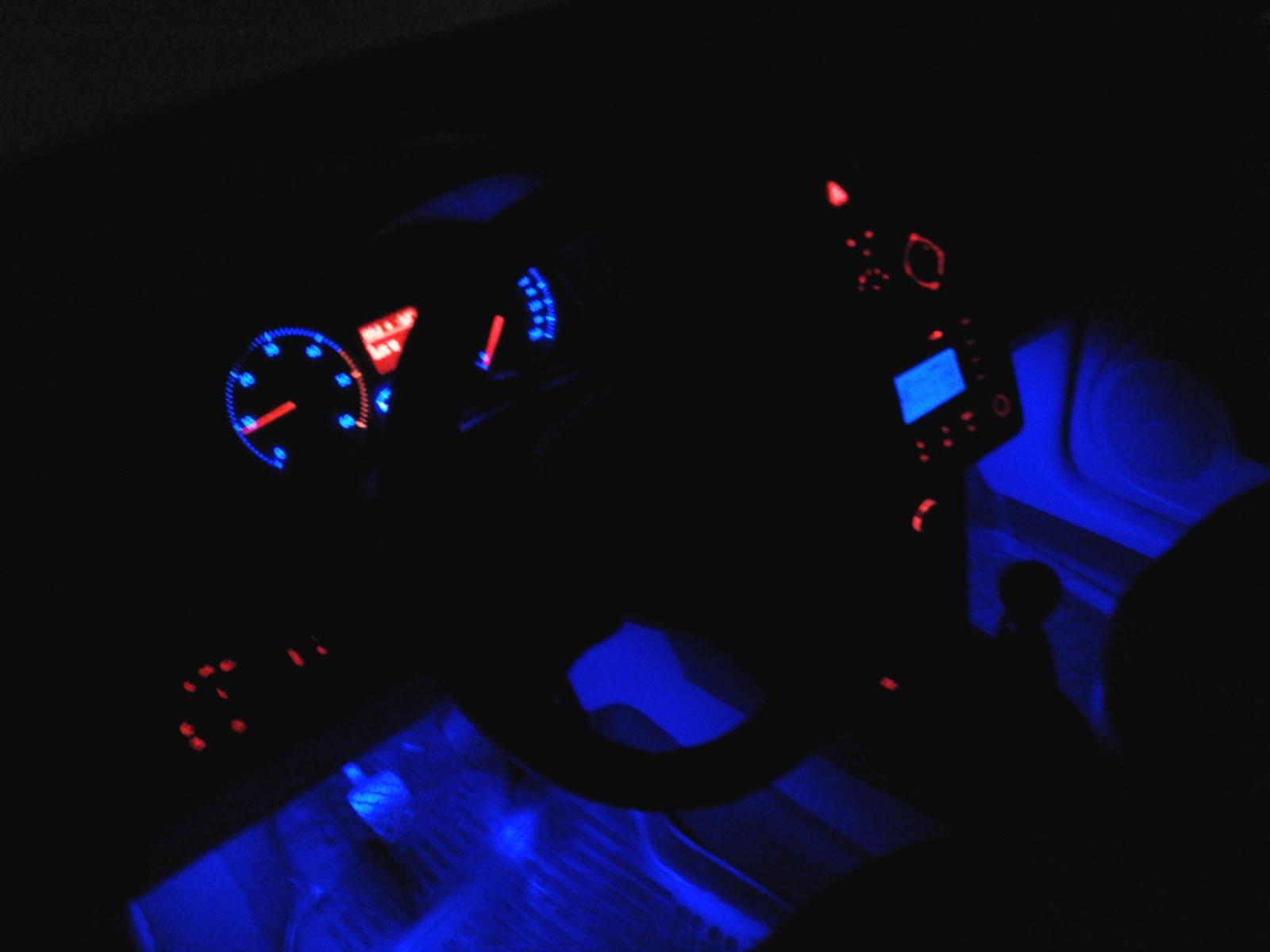

    Думаю, синяя приборка в этой среде лучше смотрится, ИМХО

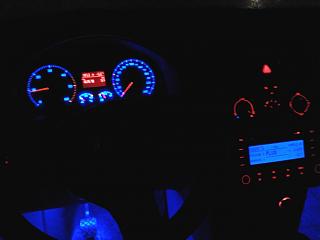

    Приборная панель-2013-01-13-19.55.341111.jpg Приборная панель-2013-01-13-19.55.481111.jpg

  2. #302
    ps600
    Особый участник

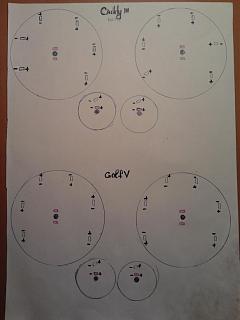

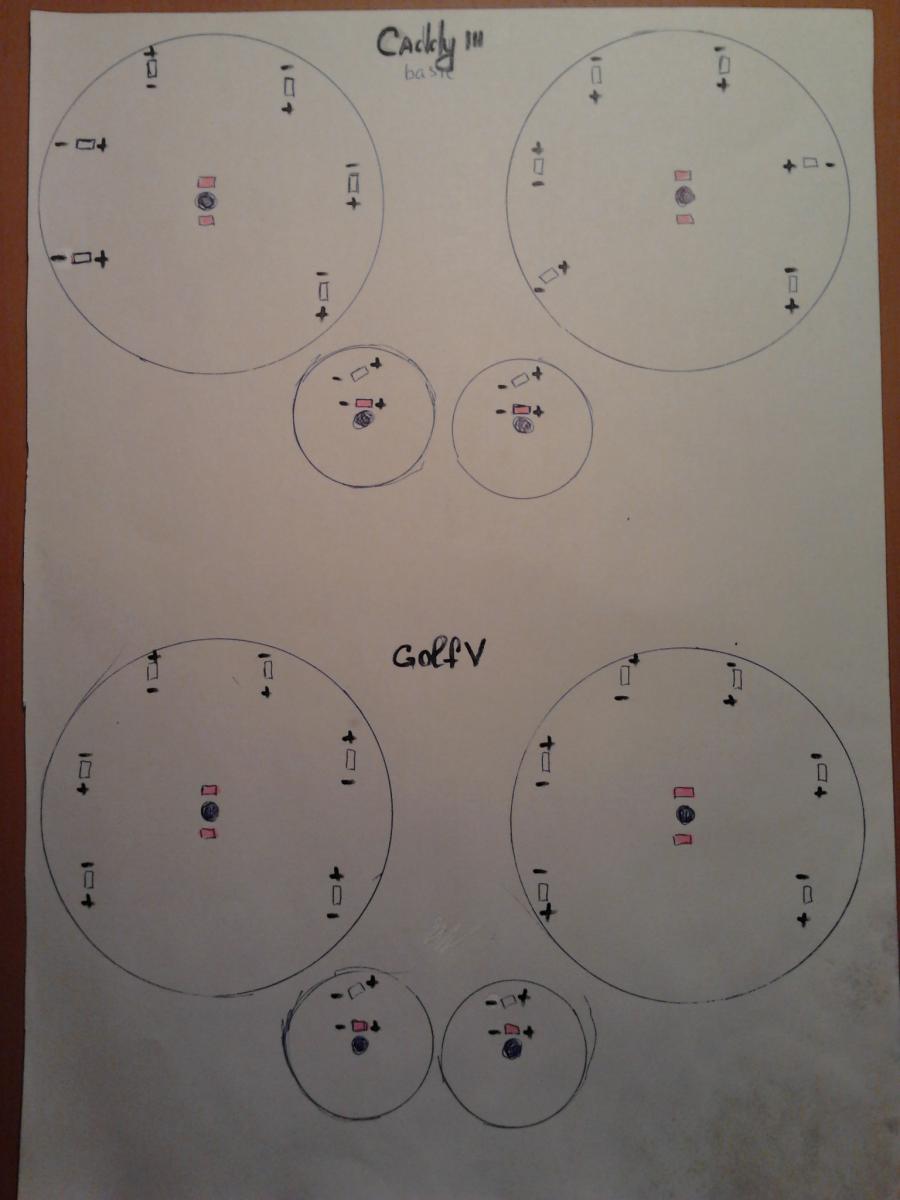

    Кому интересно, даю полярность светодиодов на подсветку шкал и маленьких стрелок.

    Приборная панель-2013-01-13-21.41.31.jpg

  3. #303
    FORGER
    Участник
    Цитата Сообщение от ps600 Посмотреть сообщение
    Еще пару вечерних фоток, по диодах чуть не угадал, а на маленькие шкалы оставил старые, теперь видно что они чуть ярче светятся.

    Нажмите на изображение для увеличения.

Название:	2013-01-13 19.53.24.jpg
Просмотров:	119
Размер:	85.2 Кб
ID:	13024 Нажмите на изображение для увеличения.

Название:	2013-01-13 19.53.46.jpg
Просмотров:	1130
Размер:	83.3 Кб
ID:	13025

    Думаю, синяя приборка в этой среде лучше смотрится, ИМХО

    Нажмите на изображение для увеличения.

Название:	2013-01-13 19.55.341111.jpg
Просмотров:	137
Размер:	60.3 Кб
ID:	13026 Нажмите на изображение для увеличения.

Название:	2013-01-13 19.55.481111.jpg
Просмотров:	103
Размер:	66.3 Кб
ID:	13027
    Уменьшить яркость маленьких шкал можно увеличеним резиков,как такой вариант?

  4. #304
    ps600
    Особый участник
    Для меня проще будет перепаять лампочки подсветки маленьких шкал на такие же, как на больших, если еще будет необходимость снимать приборку - сделаю, или так оставлю.

  5. #305
    FORGER
    Участник
    Тут работа с процесорком СВС3297 http://www.youtube.com/watch?v=TccglaHhtzk видно что проводками прицепился ,память внутри,на какие ноги х.знает,и что за програматор тоже интересно.

  6. #306
    Nick8410
    Участник

  7. #307
    FORGER
    Участник
    Цитата Сообщение от Nick8410 Посмотреть сообщение
    Спасибо.Уже легче ,на 0.24 видно X-PROG Desktop http://ukr-truck.com.ua/programmator_xprog.html

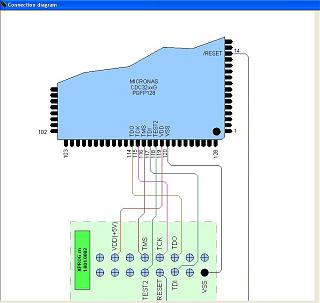

    а вот и куда что цеплятьПриборная панель-cdc.jpg
    Последний раз редактировалось FORGER; 14.01.2013 в 20:33.

  8. #308
    ps600
    Особый участник

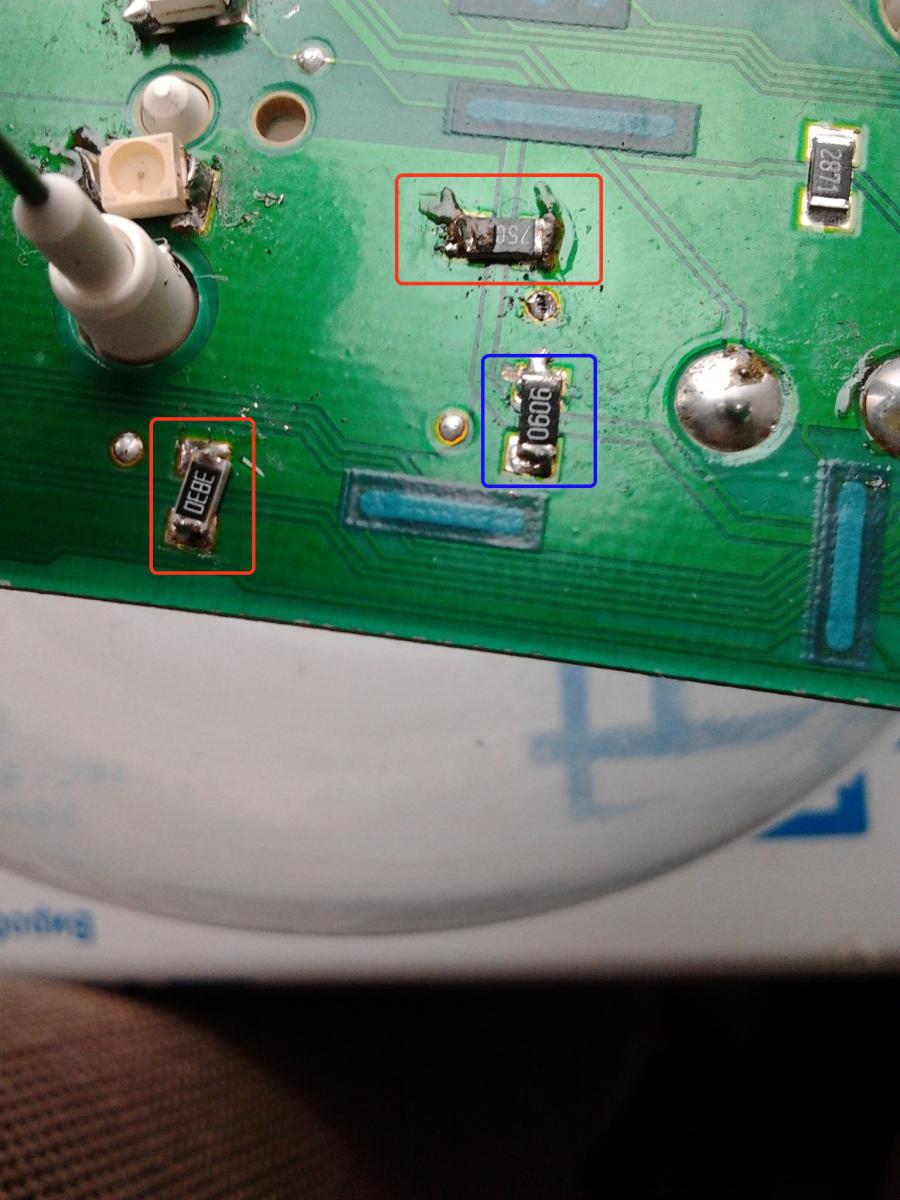

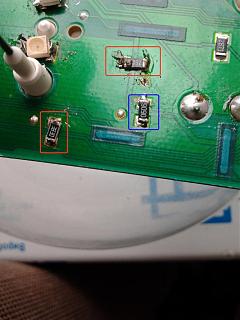

    Вот на фото полярность резисторов, которые я допаевал (7500 и 3830), а 9090 здесь стоял, но на второй приборке его не было, решил выпаять, но без него тоже не работала подсветка, так что впаял обратно. Маленький паяльник в процессе работы здох, пришлось доделывать обычным, так что получилось не аккуратно, но главное, что работает.

    Приборная панель-.jpg

  9. #309
    ps600
    Особый участник
    FORGER, Вижу, Вы решили двигатся далее, держу за Вас кулаки, авось получется. Но программатор дороговато стоит, ИМХО.

  10. #310
    Usike
    Фантазиста
    ps600,
    Круть
