  1. #271
    Космоболец
    Читатель
    ps600, большая работа проделана.... Очень большая! Снимаю шляпу...

    P.S. Вы писали что для работы подсветки указателя охлаждающей жидкости, нужно перепаять два резистора... Это точно резисторы?? Маркировки 3830 и 7500 .... Именно так и спрашивать на радиорынке?? Просто я такие маленькие ни когда не покупал Минимум МЛТ-0,125
    -------------------
    Это SMD резисторы??

  2. #272
    kalus-v
    Старожил
    Цитата Сообщение от Космоболец Посмотреть сообщение
    ps600, большая работа проделана.... Очень большая! Снимаю шляпу...

    P.S. Вы писали что для работы подсветки указателя охлаждающей жидкости, нужно перепаять два резистора... Это точно резисторы?? Маркировки 3830 и 7500 .... Именно так и спрашивать на радиорынке?? Просто я такие маленькие ни когда не покупал Минимум МЛТ-0,125
    -------------------
    Это SMD резисторы??
    750 Ом и 383 Ом. Поместятся на плате и 0,125

  3. #273
    FORGER
    Участник
    Цитата Сообщение от kalus-v Посмотреть сообщение
    750 Ом и 383 Ом. Поместятся на плате и 0,125
    Тут не совсем согласен,возможно 3830 и 7500 это позиционный номер согласно схеме.Так как кодирование 4 чифрами это прецизионные резисторы с точностью до 1 % ,а им в подсветке делать нечего.
    Номиналы резиков можно определить по аналогичным в подсветке уровня поплива напр.На самих резиках написаны циферки.
    Маркировка SMD-резисторов:
    Кодирование 3 цифрами
    ABC обозначает AB•10C Ом
    например 102 — это 10•10² Ом = 1 кОм,
    можно также и измерить для надежности прибором.МЛТ 0.125 пойдет,но не красиво как по мне.

    Последний раз редактировалось FORGER; 13.01.2013 в 13:01.

  4. #274
    Космоболец
    Читатель
    Цитата Сообщение от kalus-v Посмотреть сообщение
    Поместятся на плате и 0,125
    Цитата Сообщение от FORGER Посмотреть сообщение
    МЛТ 0.125 пойдет,но не красиво как по мне.
    Паять буду именно SMD .... Просто я их ни когда до этого не паят
    P.S. Поехал ка я на радиорынок

  5. #275
    ps600
    Особый участник

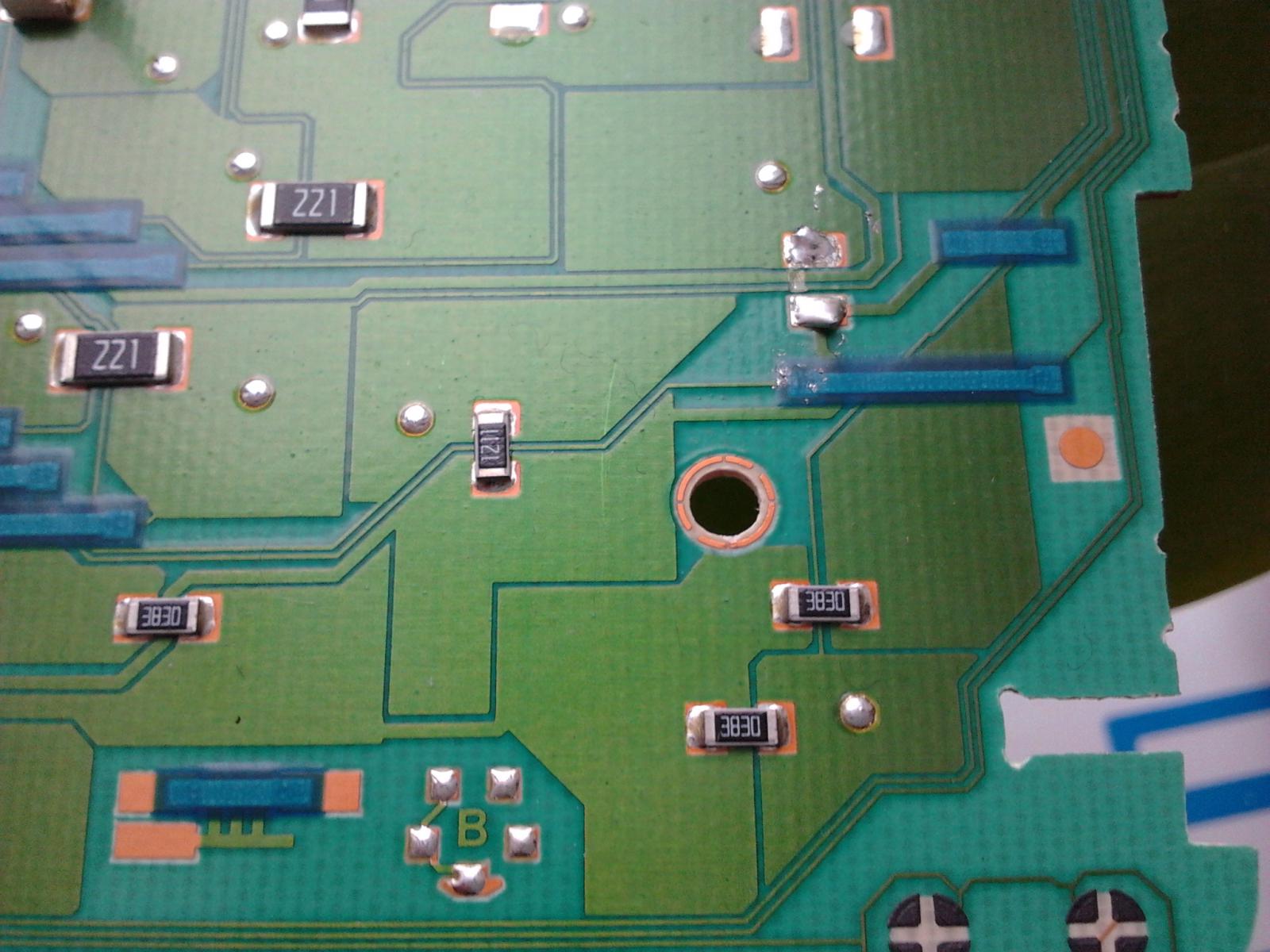

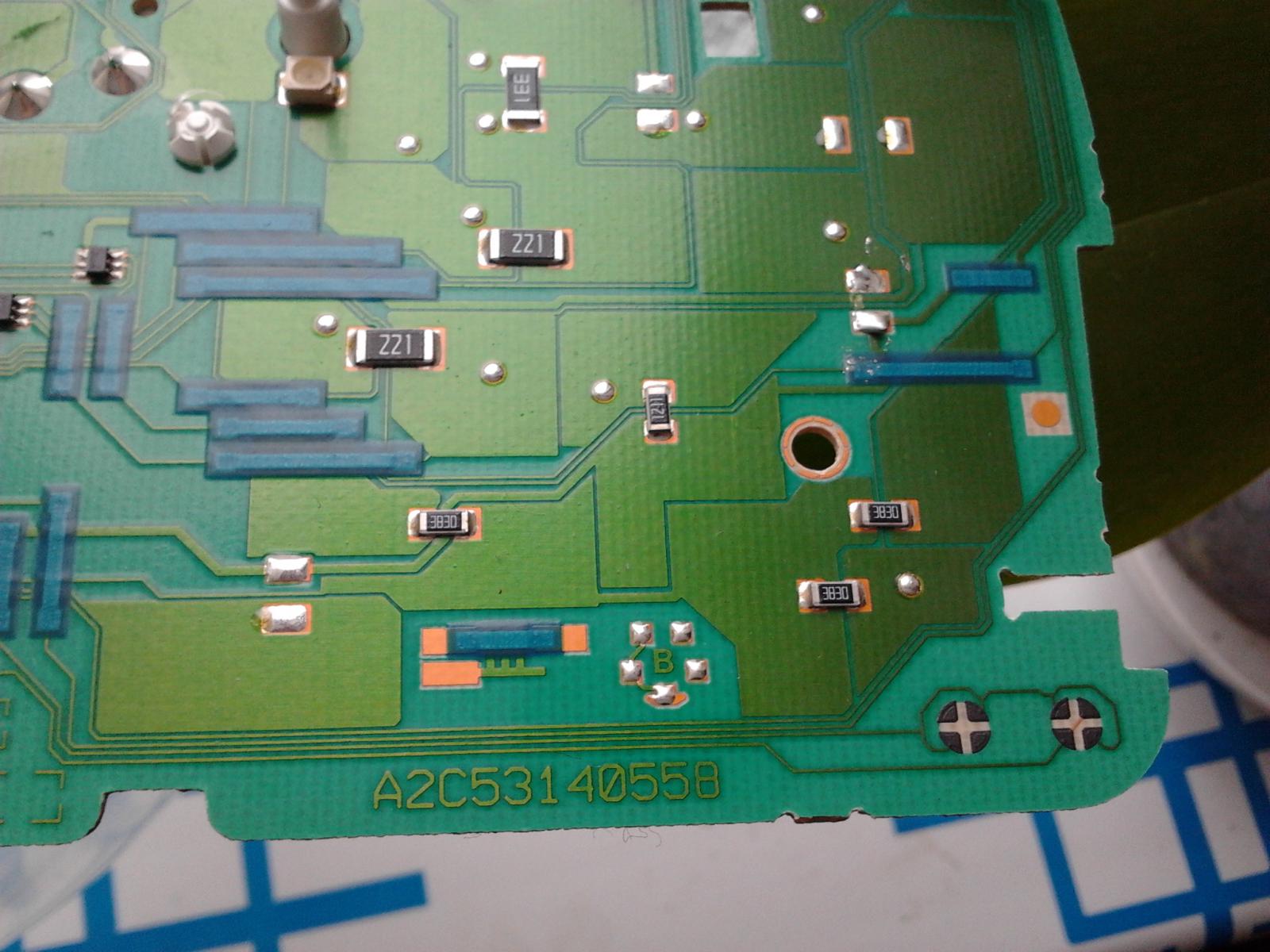

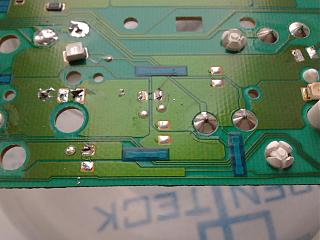

    Не знаю как они првильно называются, резисторы или комутаторы. На плате есть большие с маркировкой типа 201, 228, 338, маленькие (2*5мм.) - которые нам надо с маркировкой типа 3830, 7500,9090, 2371, 2871, 1870, 2490 и еще поменьше.

    Приборная панель-2013-01-13-11.38.02.jpg Приборная панель-2013-01-13-11.38.14.jpg Приборная панель-2013-01-13-11.38.21.jpg Приборная панель-2013-01-13-11.38.31.jpg

  6. #276
    ps600
    Особый участник
    Космоболец, 3830 не ищите, у меня они есть, а 7500 на плате только один.

  7. #277
    Nick8410
    Участник
    Добрый день, может кто подскажет можно ли это отремонтировать!? Знаю что не в тему! Просто виже здесь много спецов по электронике! А я 0 в этом! Приборная панель-p9190507.jpg

  8. #278
    Космоболец
    Читатель
    Цитата Сообщение от ps600 Посмотреть сообщение
    Космоболец, 3830 не ищите, у меня они есть, а 7500 на плате только один.
    Понял... Спасибо...

  9. #279
    poltinikk
    Участник
    Цитата Сообщение от Nick8410 Посмотреть сообщение
    Добрый день, может кто подскажет можно ли это отремонтировать!? Знаю что не в тему! Просто виже здесь много спецов по электронике! А я 0 в этом! Нажмите на изображение для увеличения.

Название:	P9190507.JPG
Просмотров:	190
Размер:	153.8 Кб
ID:	12981
    а что то у тебя за кнопки возле коробки??)_)

  10. #280
    sank74
    Старожил
    Похоже на стеклоподъемники.
