  1. #251
    kalus-v
    Старожил
    Так я ночью уезжаю в Польшу, потом в Италию. Буду выходить на связь, но домой планирую не раньше 15. Так что перед поездкой не рискнул что-то химичить.
    На 99% уверен о совместимости по разъёму разных панелей. А вот о том, что все функции индикаторов будут задействованы - наверняка не будет хватать каких-то типа блоков комфорта, которые должны подавать информацию на панель. Та что только методом тыка.
    Передаю эстафету.

  2. #252
    Космоболец
    Читатель
    kalus-v, ни гвоздя, ни жезла!!

  3. #253
    ps600
    Особый участник

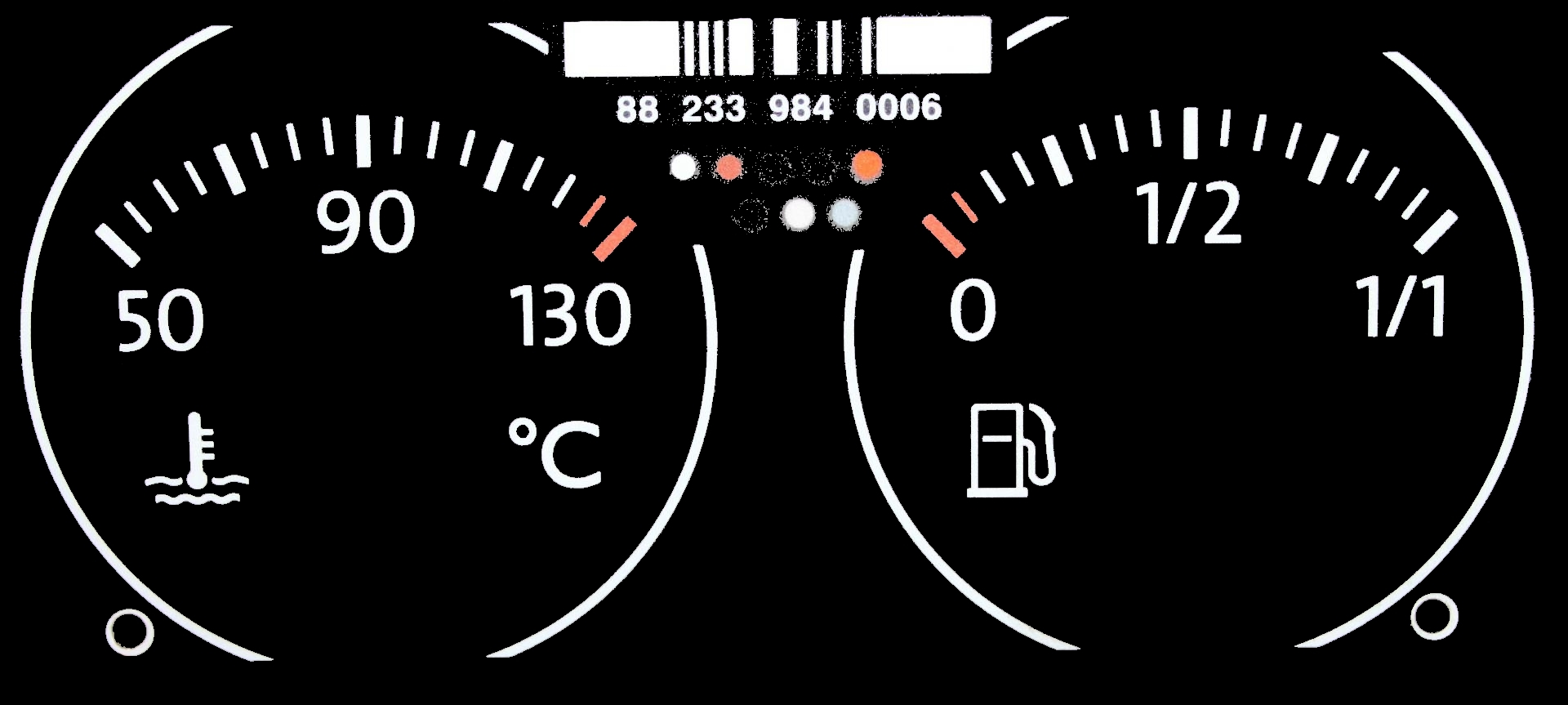

    Счастливого пути! Будем Вас ждать! Эстафету принял! В субботу станет известно. И еще чуть подфотошопил Вашу фотку

    Приборная панель-2.jpg

    думаю в корале лучше эту делать.

  4. #254
    FORGER
    Участник
    Цитата Сообщение от kalus-v Посмотреть сообщение
    Вот, маркировка. Потом сам посмотрю в http://www.alldatasheet.com/, что и с чем.
    Отличная работа,24С32 память.Если ваша приборка с таким же набором микросхем,тогда можно считать и сравнить содержимое памяти .

  5. #255
    ps600
    Особый участник
    Так эта память находится на меньшей плате, её мы менять не будем. Интересно, за что отвечают те два на большой плате, на том сайте почти ничего не нашёл с того, что нам надо, только мм74нс - что-то связано с указателями вроде. На плате кадди они вроде не такие.

  6. #256
    FORGER
    Участник
    Цитата Сообщение от ps600 Посмотреть сообщение
    Так эта память находится на меньшей плате, её мы менять не будем. Интересно, за что отвечают те два на большой плате, на том сайте почти ничего не нашёл с того, что нам надо, только мм74нс - что-то связано с указателями вроде. На плате кадди они вроде не такие.
    http://archive.espec.ws/files/MM74HC.pdf-4-разрядный двоичный счетчик с асинхронной Clear.
    На драйвер шаговых двигателей не похоже,чтобы точно сказать,нужно проследить к какой микросхеме идут дорожки от шаговиков ,хотябы от одного,и от светодиодов.
    Если на плате CADDY другие микросхемы ,то неразобравшись с даташитами,лучше не экспериментировать.
    Последний раз редактировалось FORGER; 12.01.2013 в 15:15.

  7. #257
    ps600
    Особый участник
    Сейчас меняюсь с суток и домой. А где еще можно узнать про эту маркировку? Разберу свою и выложу маркировку наших даташитов, Дай Бог, что бы они были такие же.

  8. #258
    ps600
    Особый участник

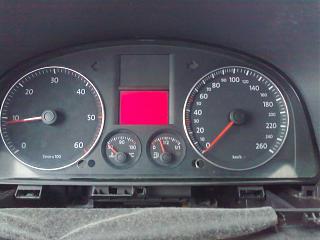

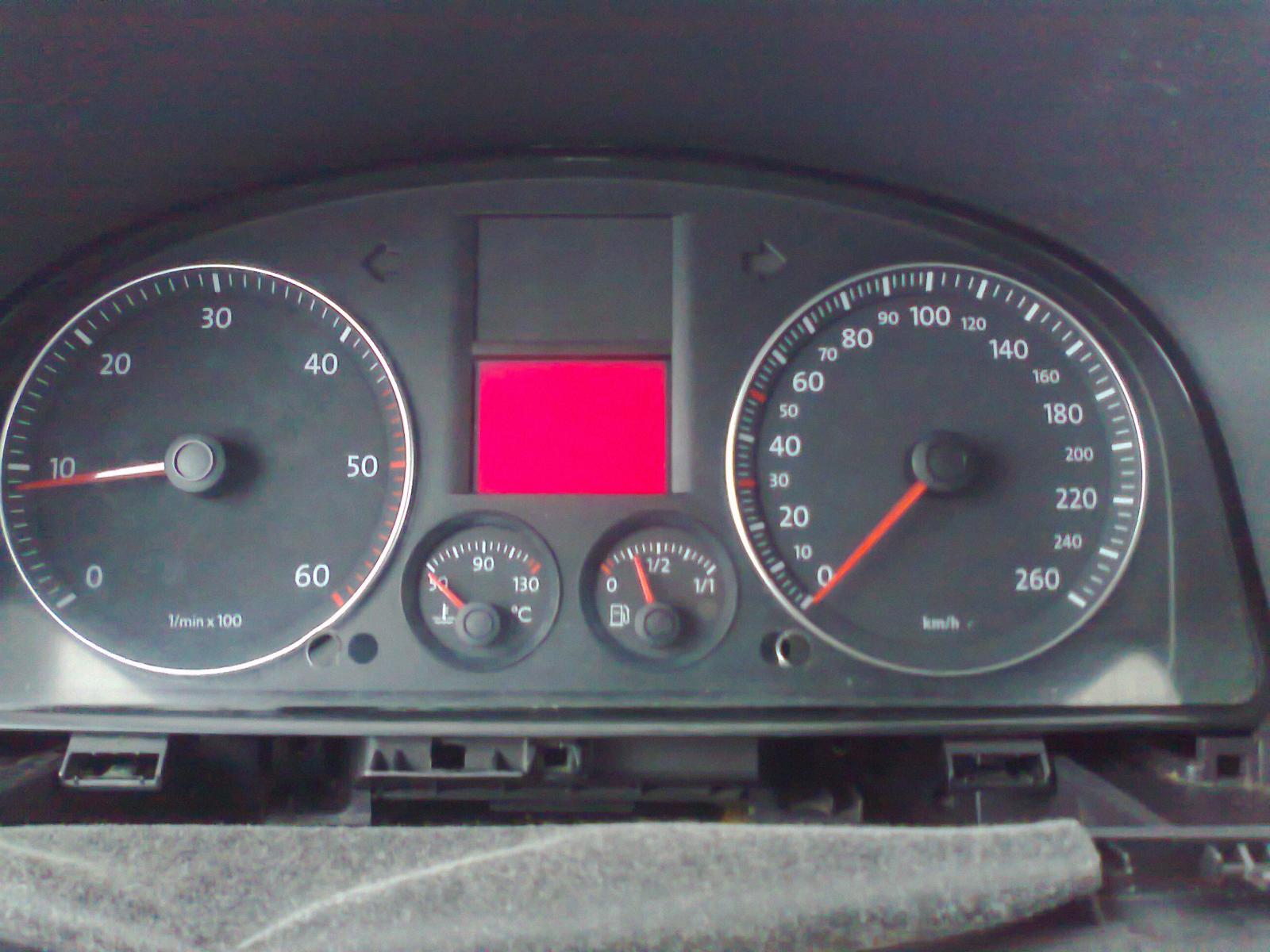

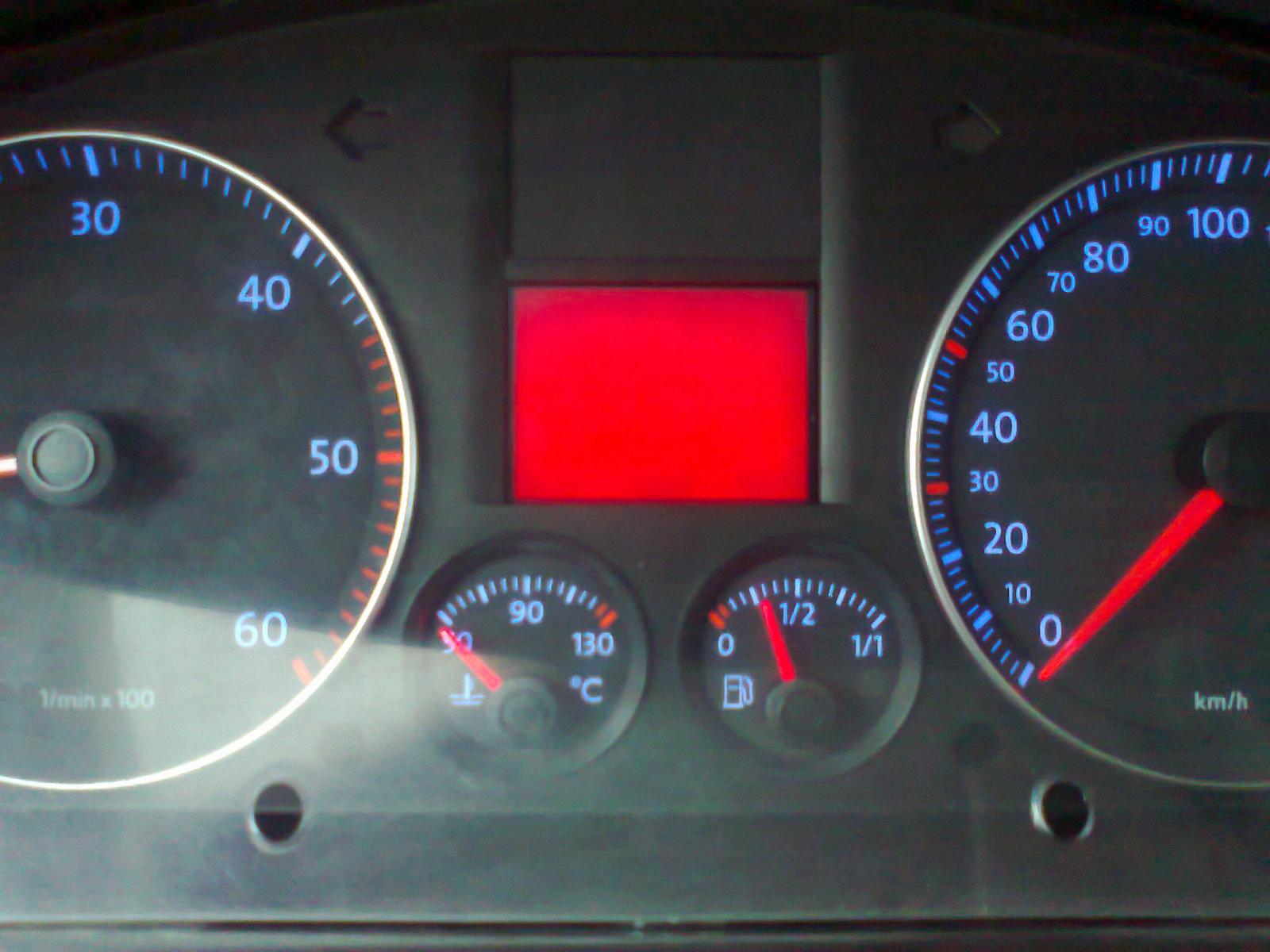

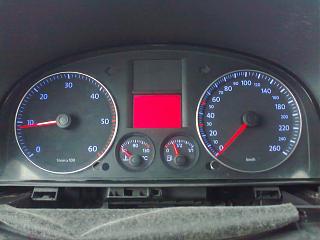

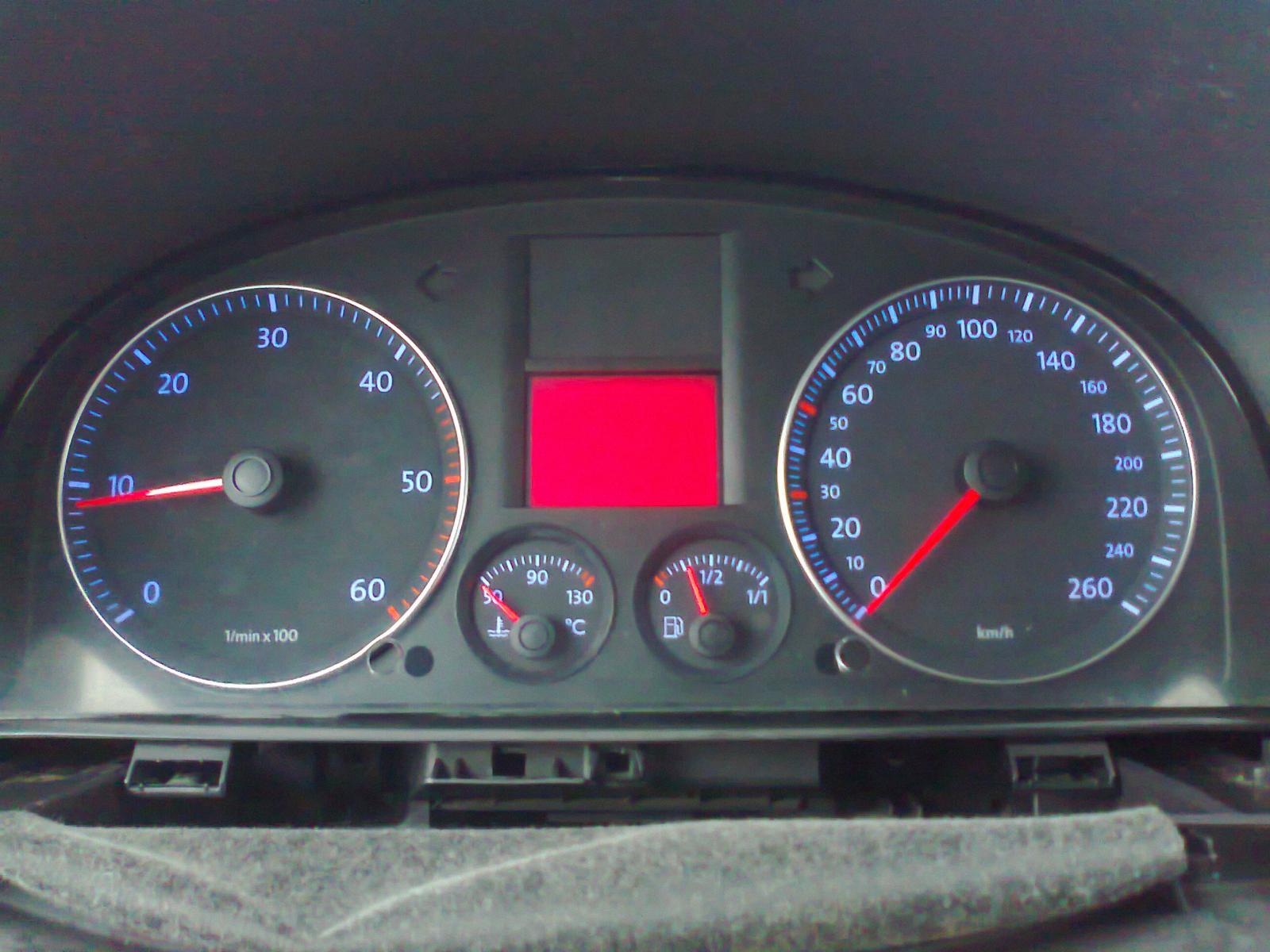

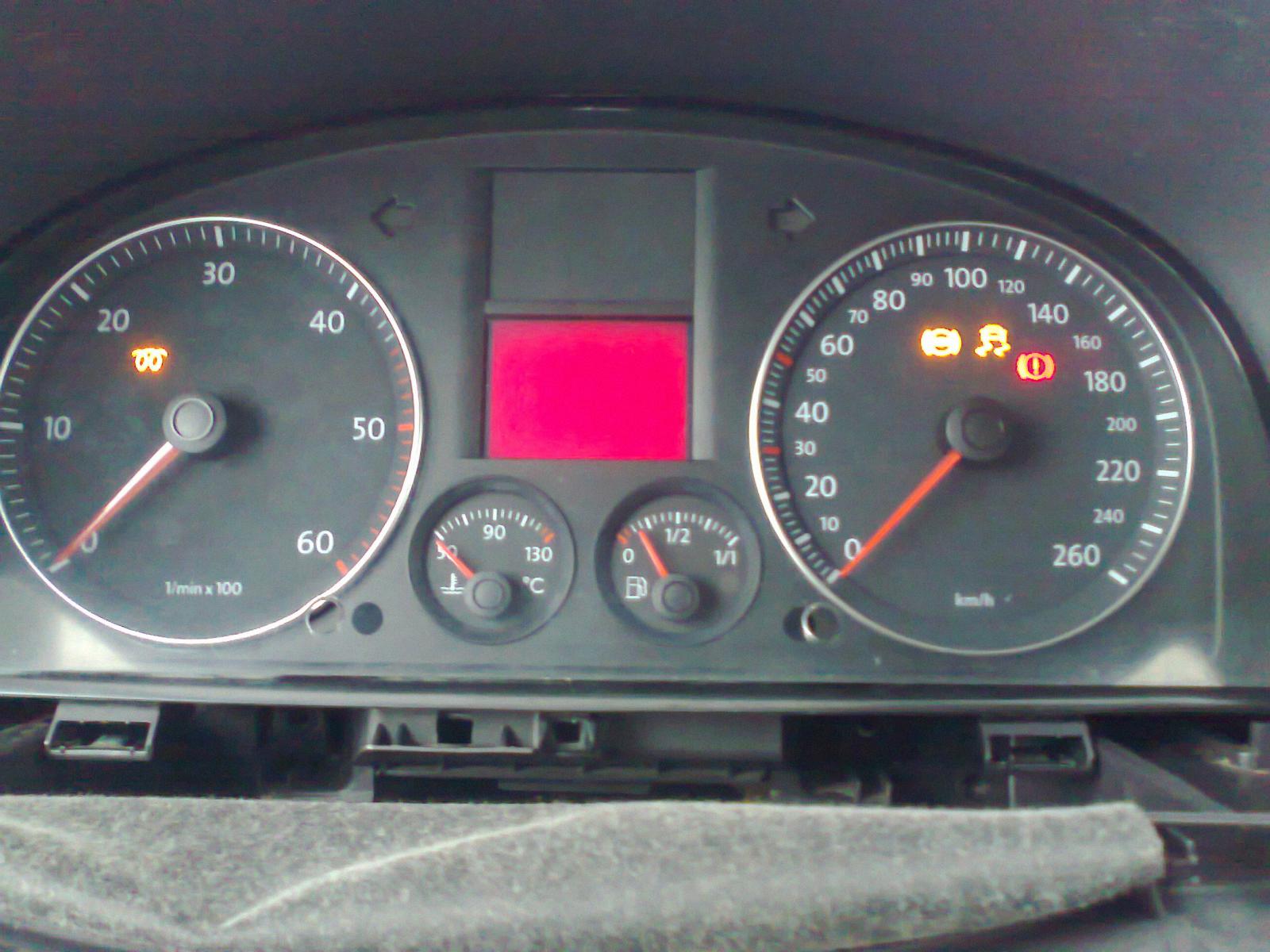

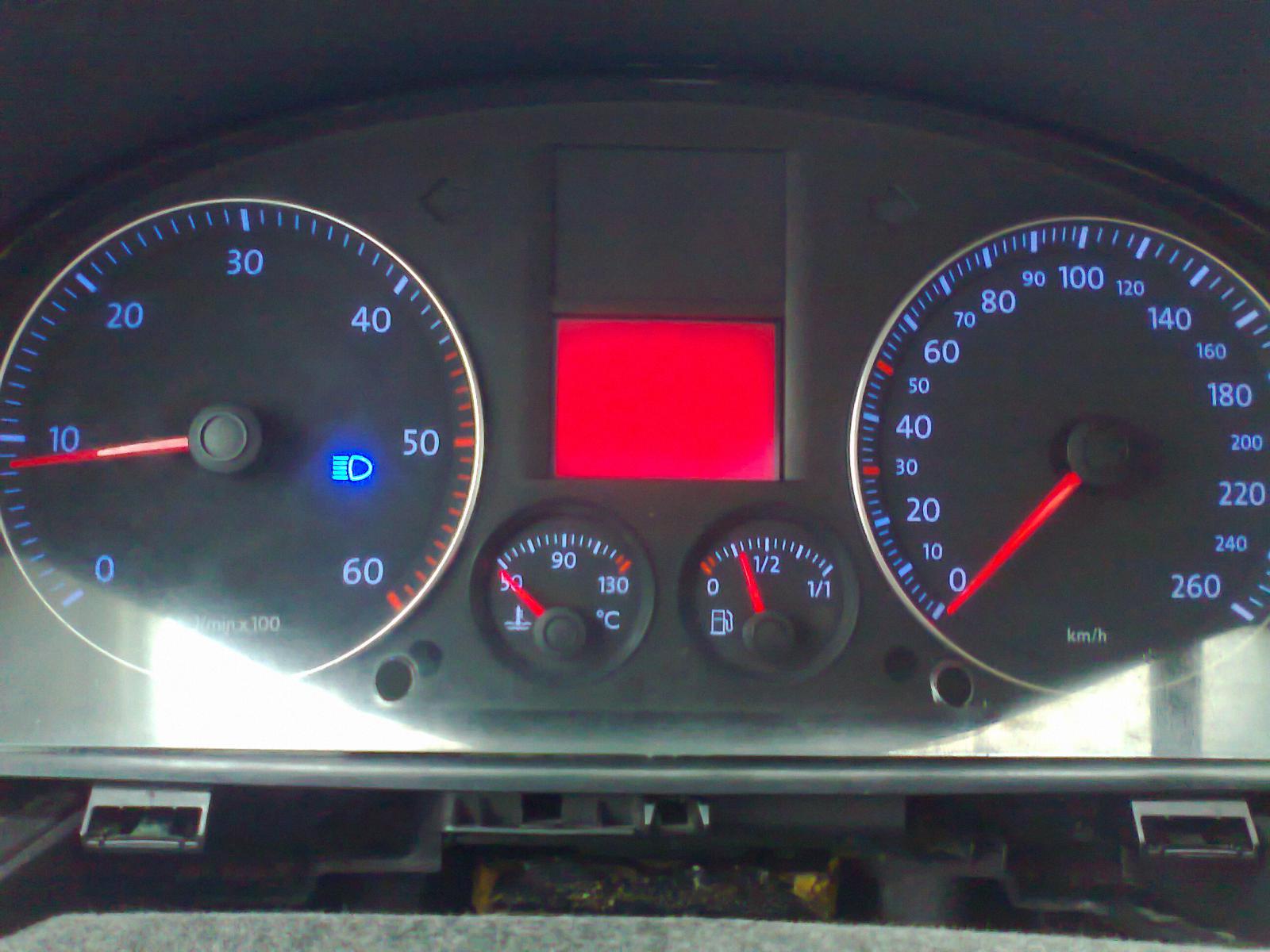

    И так, первый отчёт по новой приборке. Поменял только большую плату - установил её в родную приборку. С машиной она не сдружилась, верней сдружилась не полностью, так как машинка заводится. С того что заметил по недостатках: подсветка приборки работает, но не регулируется её яркость, не работает экран - светится, но ничего вообще не показывает, яркость его регулируется, не работают индикатор аккумулятора, индикаторы поворотов, задней ПТФ - это с того, что можно было определить на месте. Работают индикаторы: свеча накала, дальний свет и еще какие-то, сейчас на фото будет видно. Также работает тахометр, показывает уровень топлива, по спидометру и указателю температуры ОЖ не знаю, так как не ехал и машину не грел. Вот так, сейчас буду перепаевать шаговый двигатель на температуру ОЖ с новой приборки на старую.

    Приборная панель-2298.jpg Приборная панель-2300.jpg Приборная панель-2303.jpg Приборная панель-2305.jpg Приборная панель-2306.jpg

  9. #259
    FORGER
    Участник
    Рисковый вы батенька... что ничего не отгорело это уже хорошо
    Название проца и остальных микрух из родной приборки можно уточнить?
    Последний раз редактировалось FORGER; 12.01.2013 в 17:25.

  10. #260
    Космоболец
    Читатель
    У меня уже башку срывает от нетерпения
