  1. #241
    vwmaniac
    Читатель
    kalus-v, ИМХО, можно с 2 собрать одну, но придеться только играться с прошивкой блока приборки...причем если все сделать, то приборка лучше должна показывать...
    P.S. лично видел каддик после аварии с двигателем 1.9 тди от гольфа, ну и приборка была так же от него...

  2. #242
    kalus-v
    Старожил
    Так я писал уже, что в верхней плате стоят только светодиоды и пару мелкосхем коммутации. Основная электроника стоит на нижней плате. Главное по питанию посмотреть, что-бы платы совпадали. А дальше, пробовать, соединить, ставить на машину и, как говорил Ю. Гагарин "Поехали!".
    /Или приехали /
    Последний раз редактировалось kalus-v; 10.01.2013 в 19:36.

  3. #243
    kalus-v
    Старожил

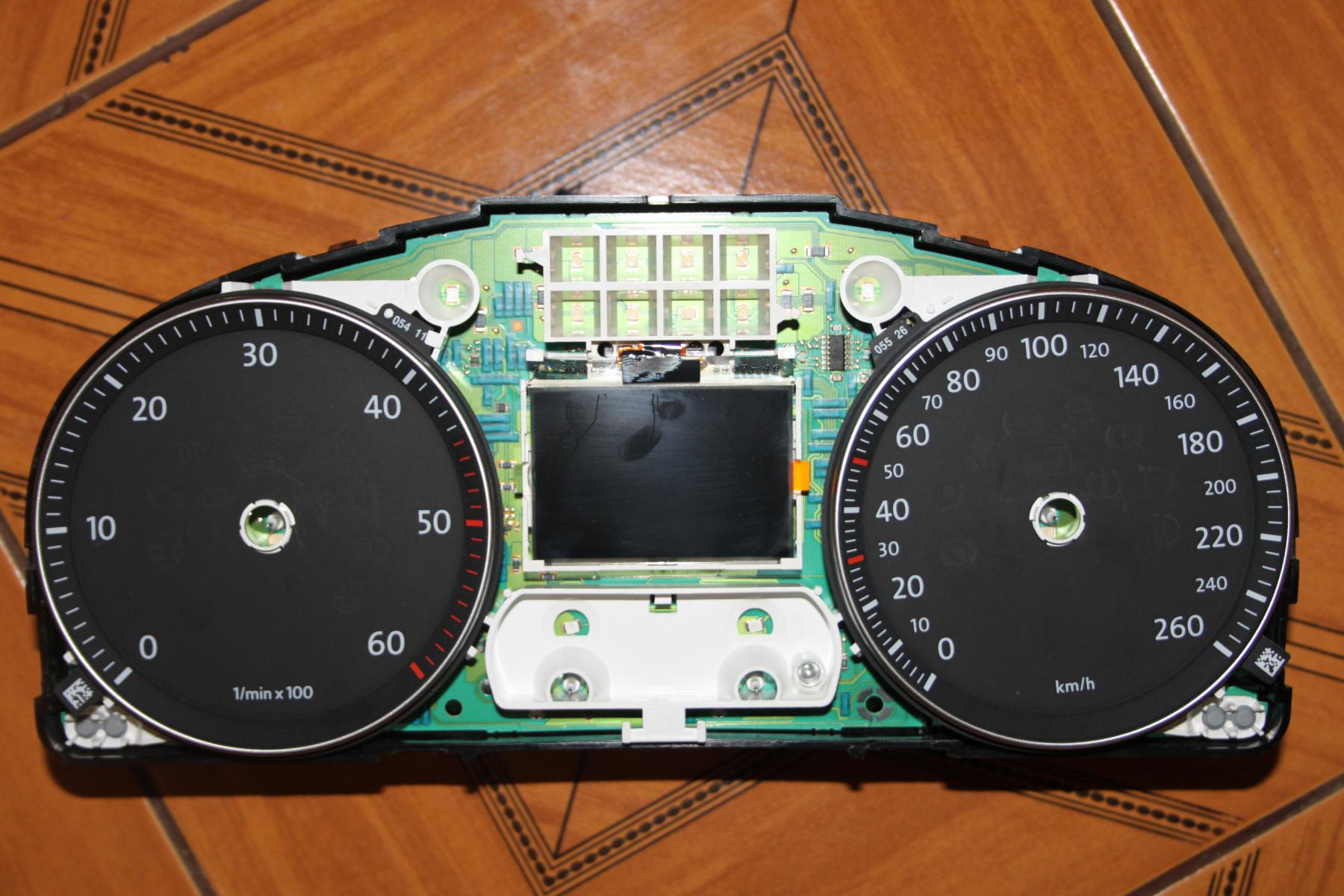

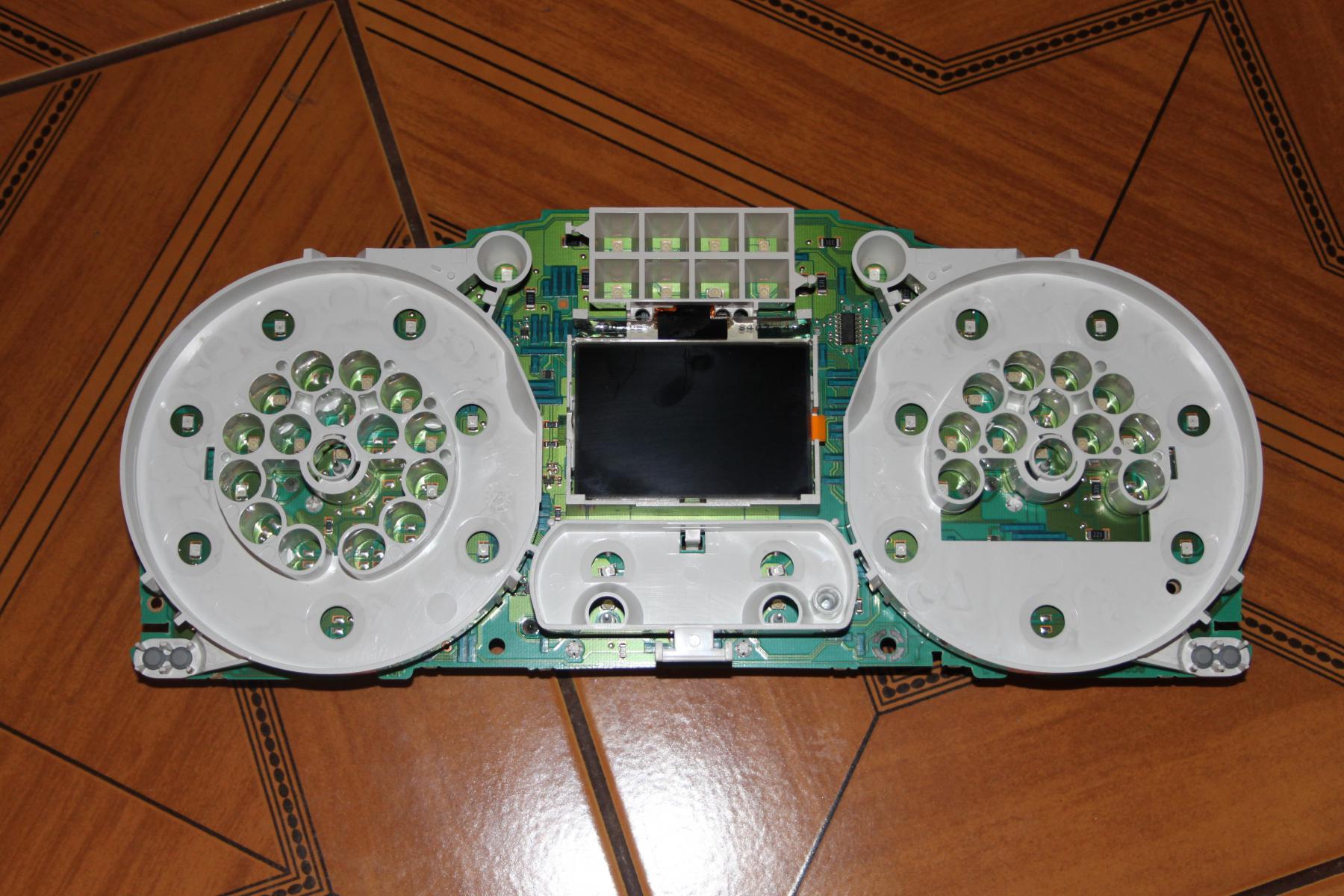

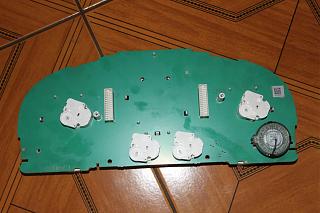

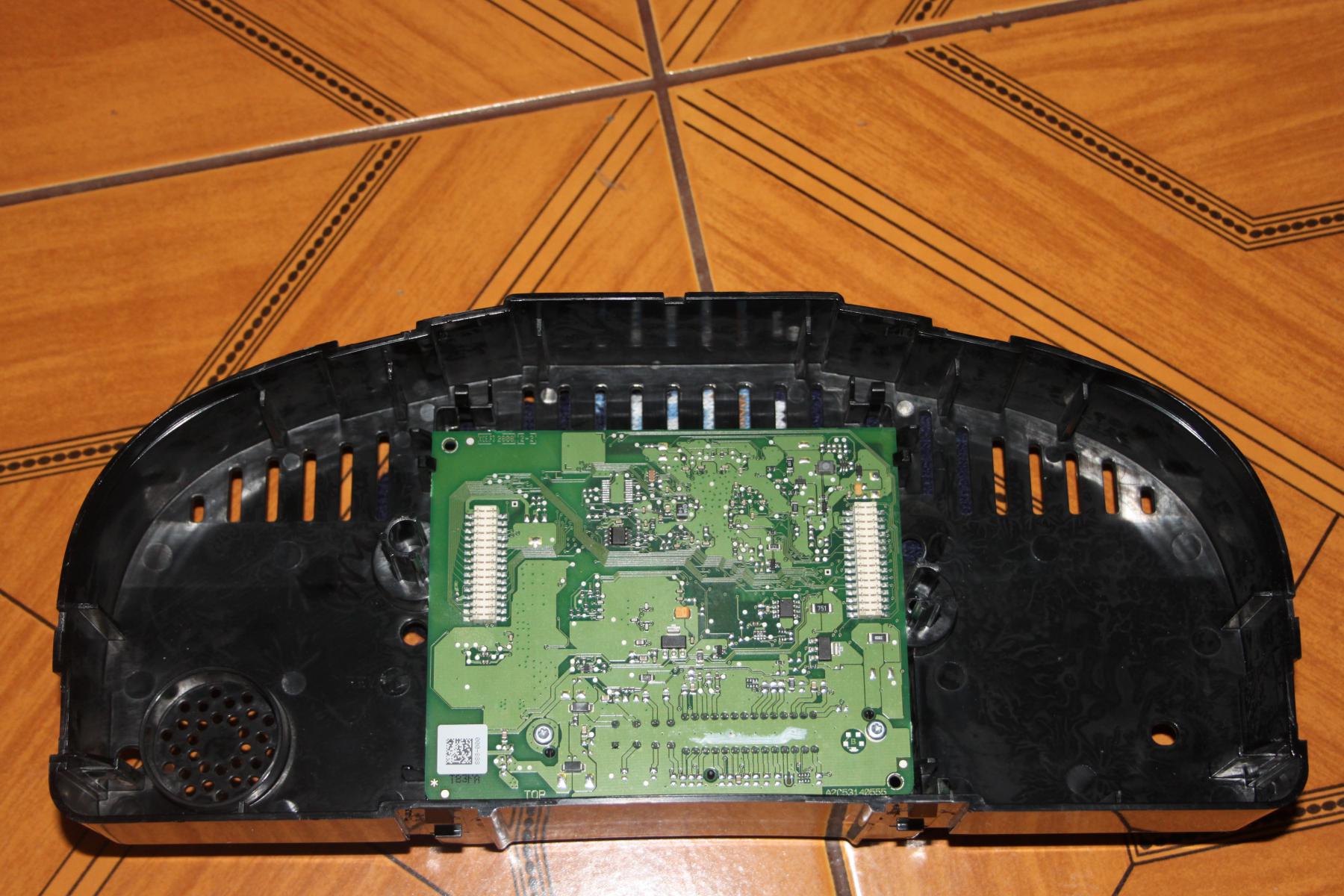

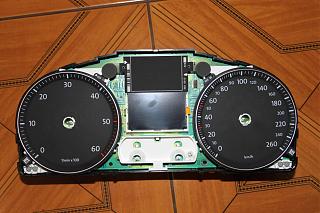

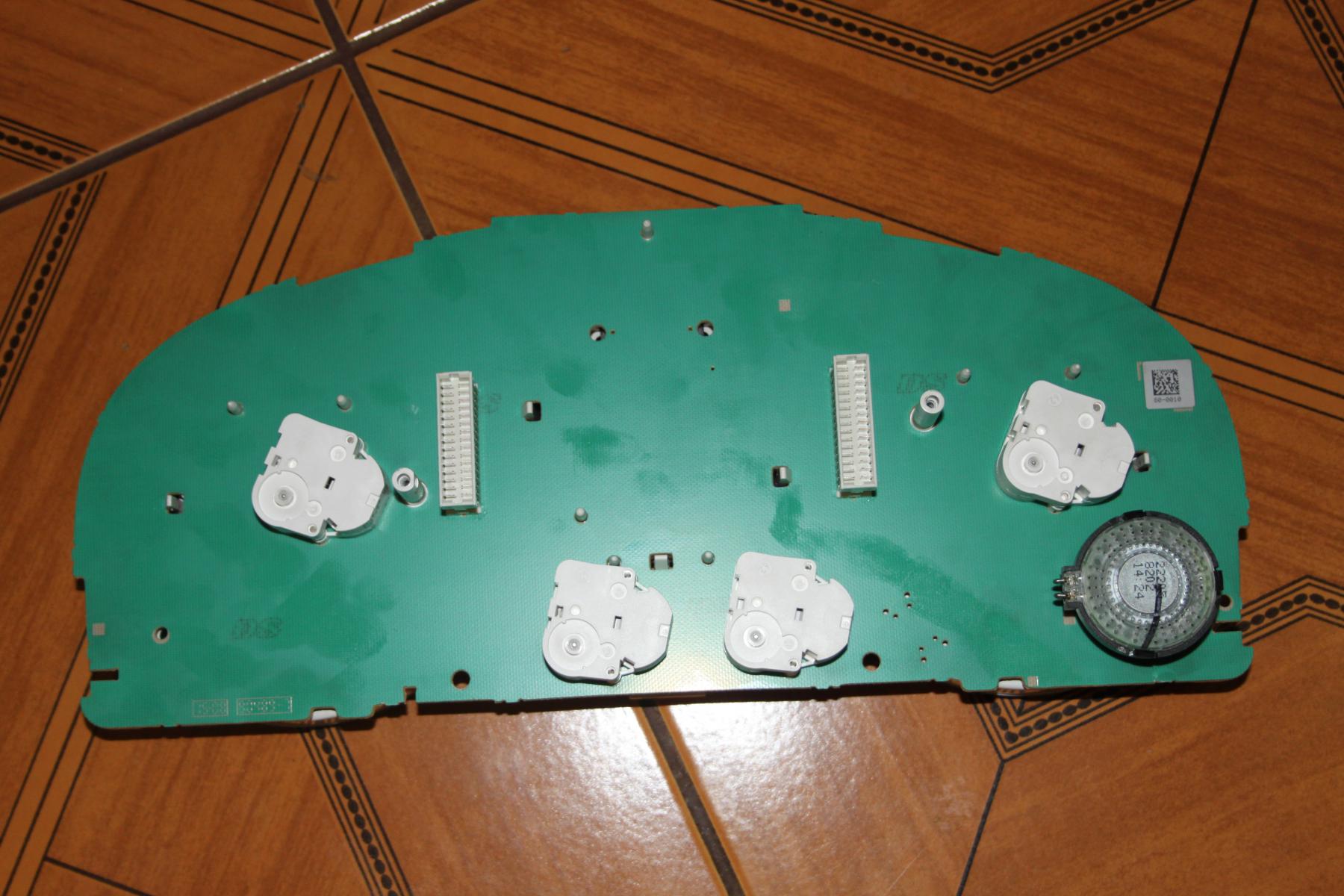

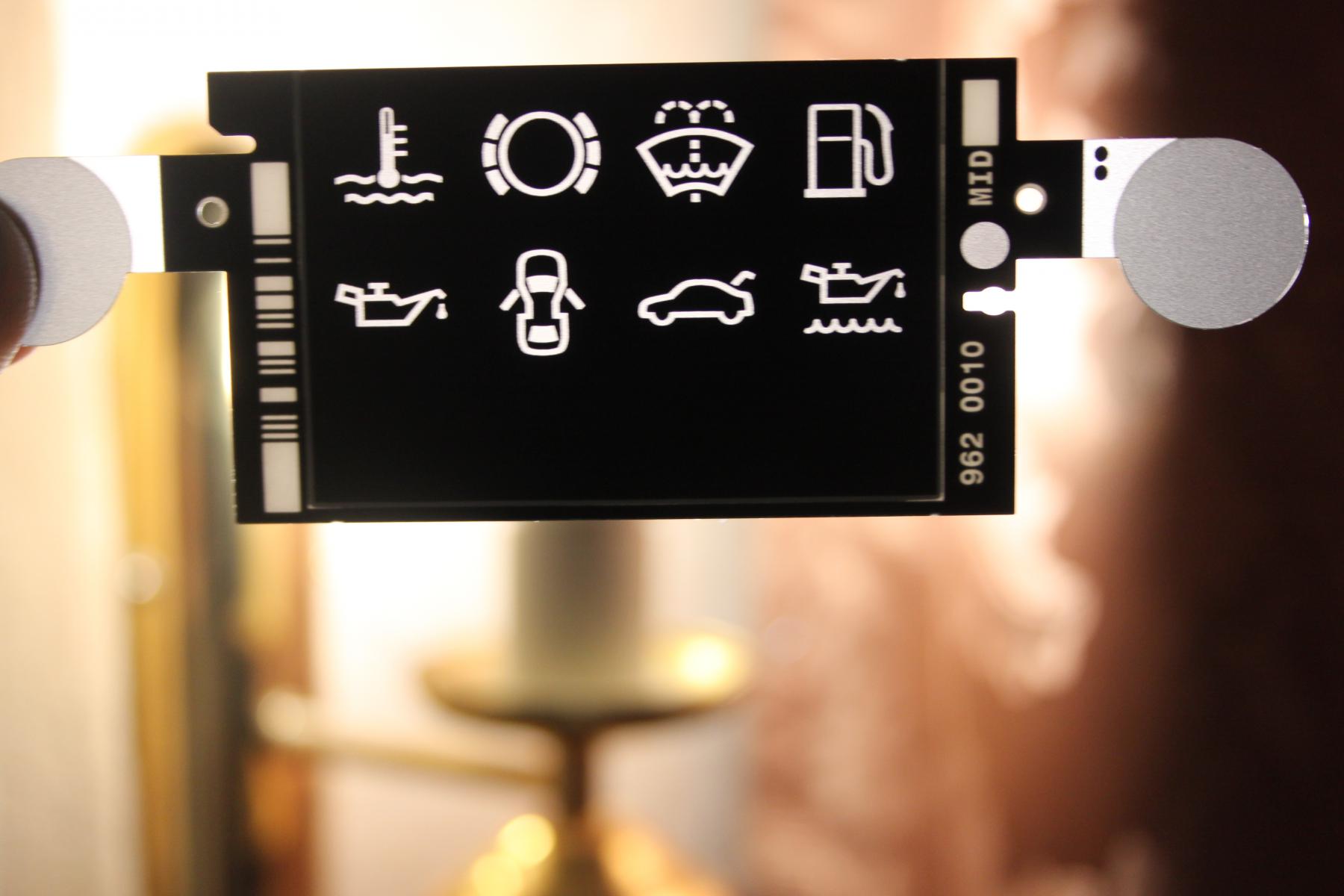

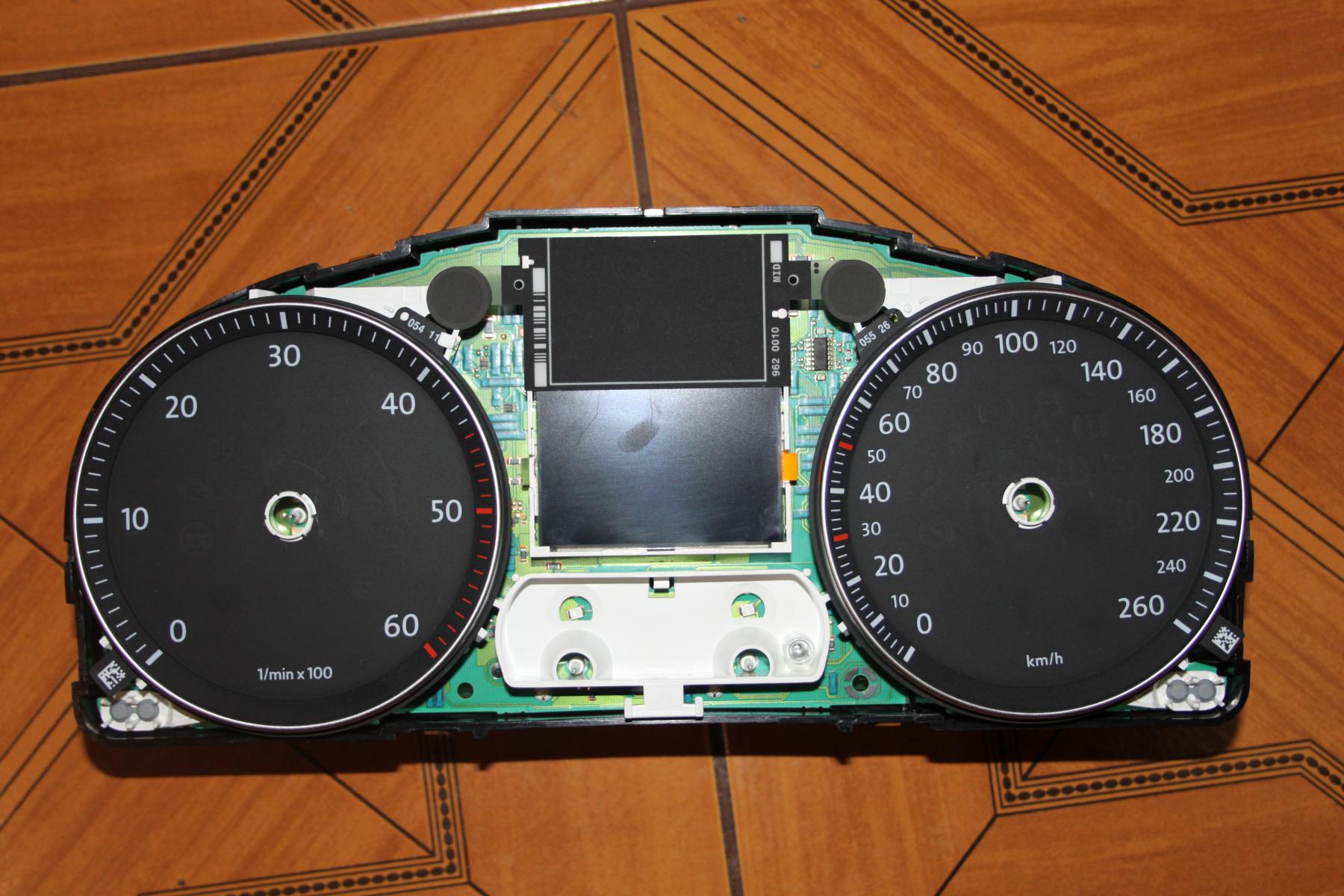

    Выкладываю фото по панели:
    Миниатюры Миниатюры Приборная панель-img_1183.jpg   Приборная панель-img_1190.jpg   Приборная панель-img_1205.jpg   Приборная панель-img_1193.jpg   Приборная панель-img_1197.jpg

    Приборная панель-img_1206.jpg

  4. #244
    kalus-v
    Старожил
    Щас найду старую мыльницу, макросъемку микросхем сделаю. А то зеркалкой не получится.

  5. #245
    kalus-v
    Старожил
    Цитата Сообщение от FORGER Посмотреть сообщение
    Желательно с видом названия микросхем

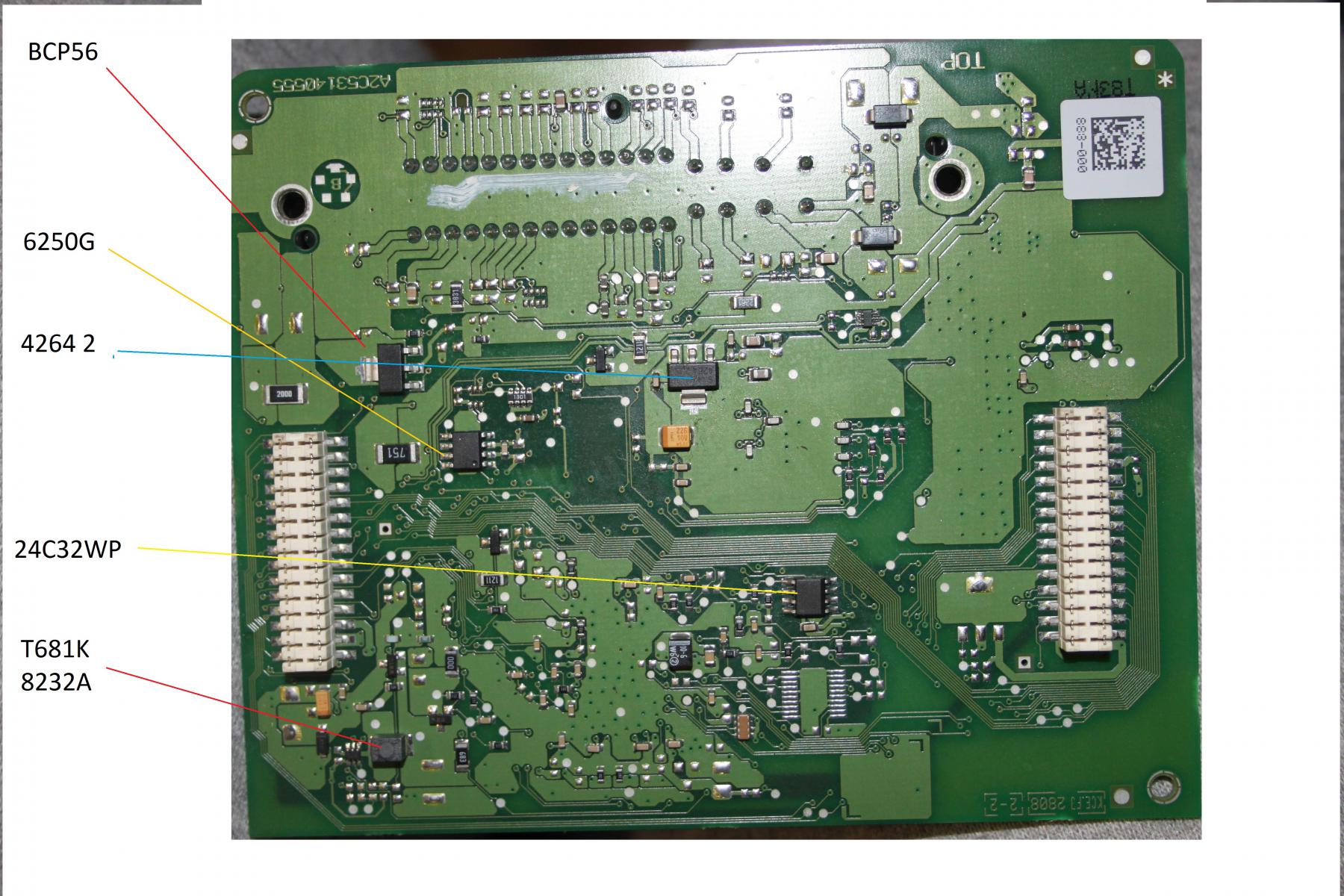

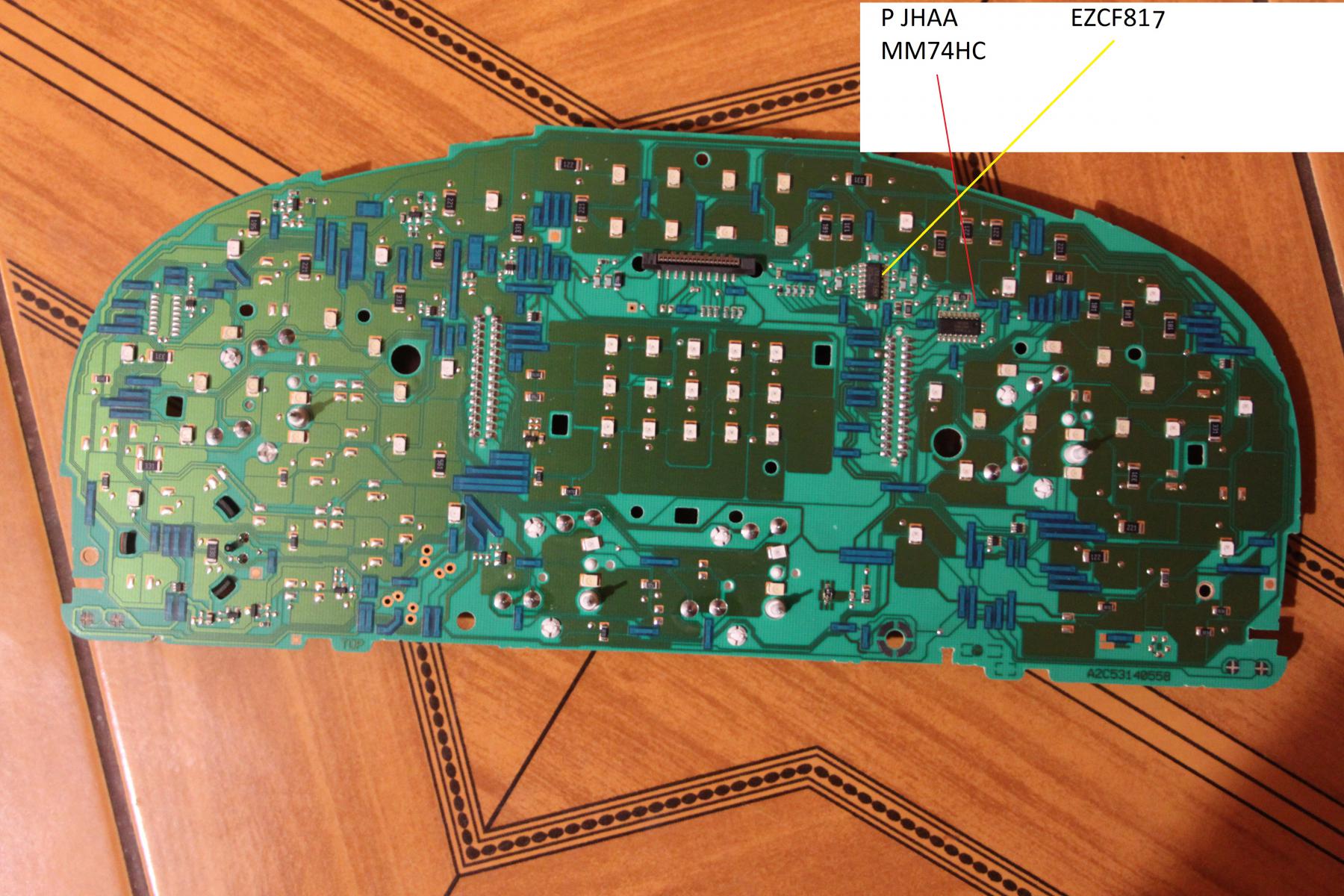

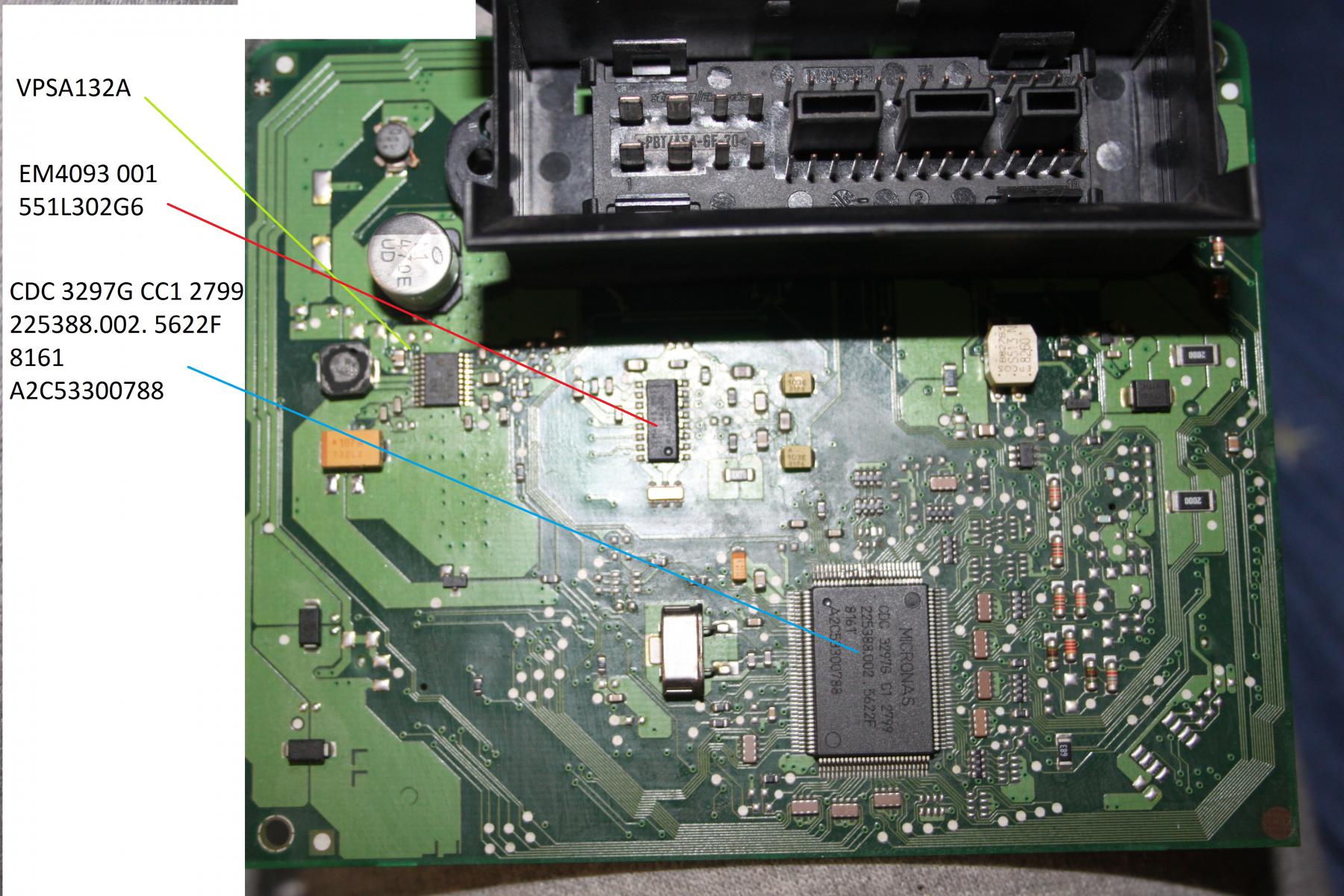

    Вот, маркировка. Потом сам посмотрю в http://www.alldatasheet.com/, что и с чем.
    Миниатюры Миниатюры Приборная панель-mikroshemmy-1.jpg   Приборная панель-mikroshemmy-2.jpg   Приборная панель-mikroshemmy-3.jpg

  6. #246
    kalus-v
    Старожил
    Цитата Сообщение от ps600 Посмотреть сообщение
    приборка снимается 2 мин., но интересно, как подключить её в квартире?
    Подключил вне машины купленную панель, согласно поданной распиновки cоседом (#146 (1,2 +, 19 - корпус)) - зажужала и заработала: http://www.youtube.com/watch?v=q5J-9...ature=youtu.be

  7. #247
    edelweis
    Старожил
    Молодчаги парни!
    К стати, сегодня видел на рынке (радио) термометр с очень маленькой матрицей (не ЖК) а на светодиодной матрице.
    Красного цвета. Аккурат встанет в "пустышку"! Цена 80 грн.

  8. #248
    kalus-v
    Старожил
    Если не получится с заменой панелей в автомобиле - установлю её дома, понаихаю везде датчики и буду в курсе: нормальный ли газ в трубах, есть ли вода в бачке, температуру в батареях, качество воздуха, готовы подушки ко сну, или нет ....

  9. #249
    edelweis
    Старожил
    Цитата Сообщение от kalus-v Посмотреть сообщение
    Если не получится с заменой панелей в автомобиле - установлю её дома, понаихаю везде датчики и буду в курсе: нормальный ли газ в трубах, есть ли вода в бачке, температуру в батареях, качество воздуха, готовы подушки ко сну, или нет ....
    ...и ручник

  10. #250
    ps600
    Особый участник
    kalus-v, хорошая работа, спасибо за отчёт и подсказки! Совмещать ещё не пробывали? Я буду делать скорее всего в субботу.
