  1. #221
    ps600
    Особый участник
    Еще чуть почитал и понял, что с другой машинки приборка не подойдёт, так как характеристики машин разные, в т.ч. двигателя, коробки и даже ёмкость топливного бака, по поводу бензиновых согласен-они вообще не подойдут. В итоге в наши машинки новые приборки не пойдут даже с переходниками. Так что обойдёмся установкой указателя Т. И может поиграюсь с МФА.

  2. #222
    kalus-v
    Старожил

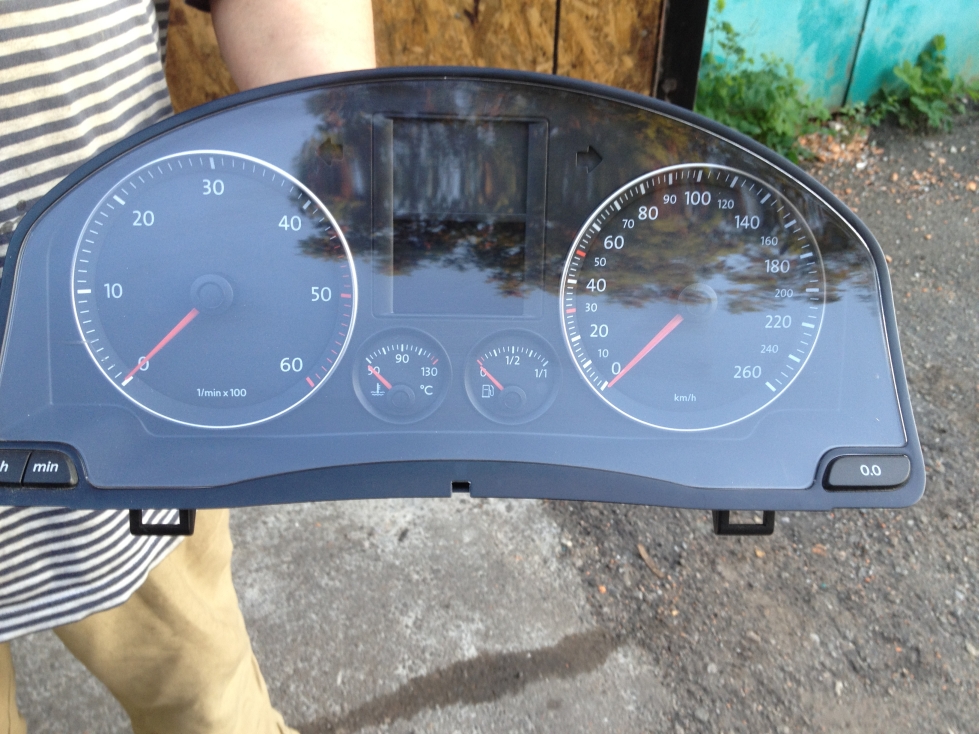

    Купил сегодня панель от Golf5 дизель (как на фото). Разобрал. И вот думаю: иммобилайзер, проц и т.п. стоит на нижней плате (маленькой), а большая (с моторами, шкалами, индикатором) практически не имеет электроники, только подсветку и мелкосхемы-коммутаторы. Попробовать соединить две разные платы - будет ли эффект? Заработают ли всякие примочки, которых нет в штатной панели (типа индикатора открытия дверей и т.п.) Разъёмы коммутации между плат аналогичен. Закончатся праздники - может рискну попробовать.
    Кстати после экспериментов останутся три мотора и 3 стрелки - если что кому - будем договариватся.
    Миниатюры Миниатюры Приборная панель-panel.jpg

  3. #223
    ps600
    Особый участник

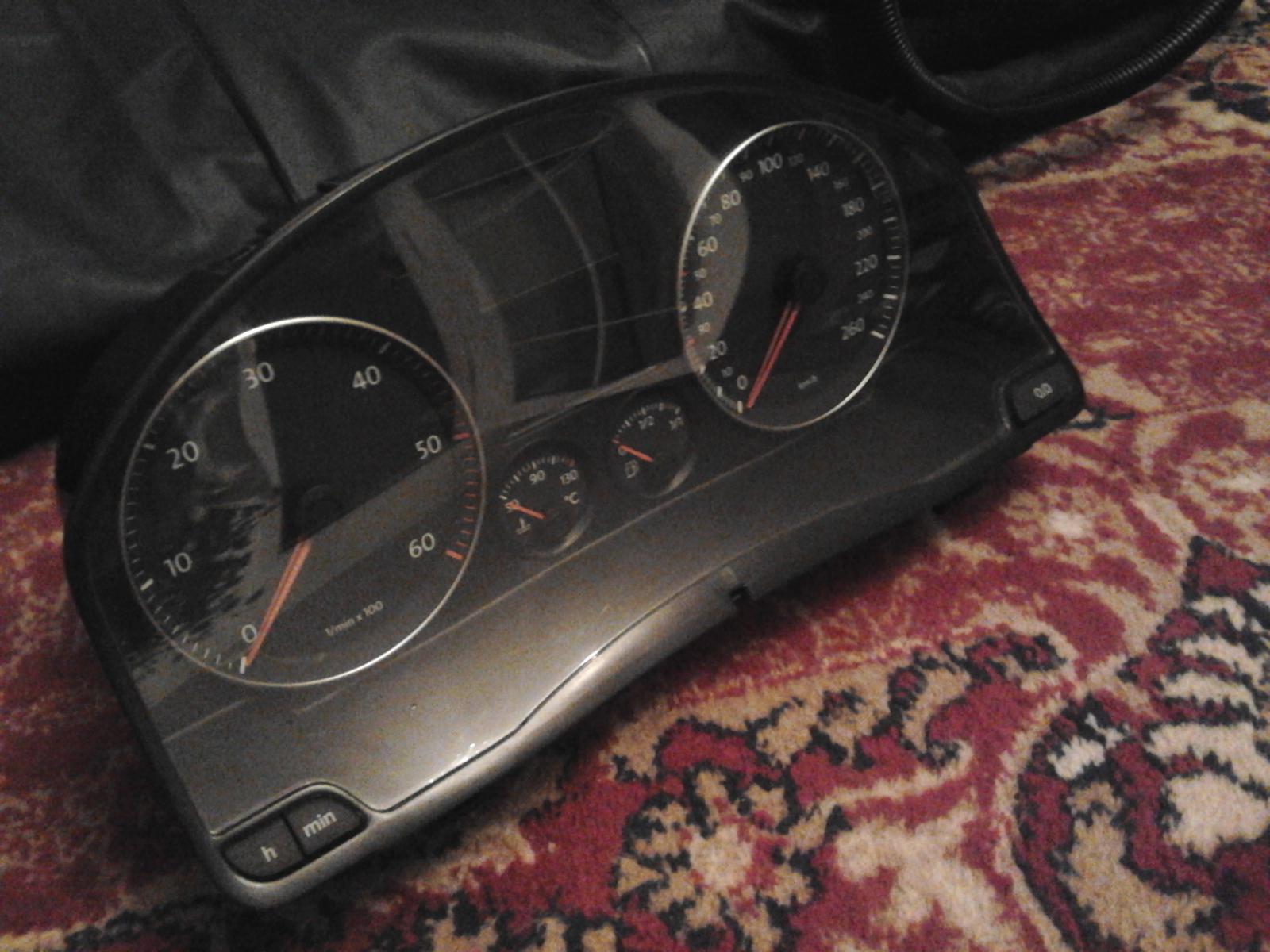

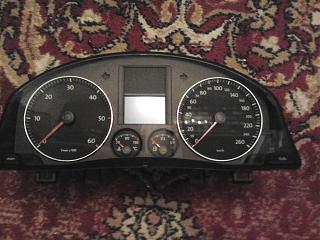

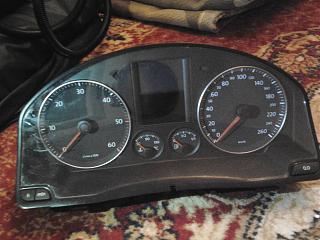

    Сегодня и моя панель приехала, на днях буду разбиратся с ней, хочется уже побыстрей, но в квартире ремонт, безпорядок и времени нету.

    Приборная панель-2013-01-09-22.26.07.jpg Приборная панель-2013-01-09-22.26.32.jpg Приборная панель-2013-01-09-22.27.07.jpg

    kalus-v, отличная идея, если действительно иммоб. находится на нижней плате, попробуем!

  4. #224
    ps600
    Особый участник

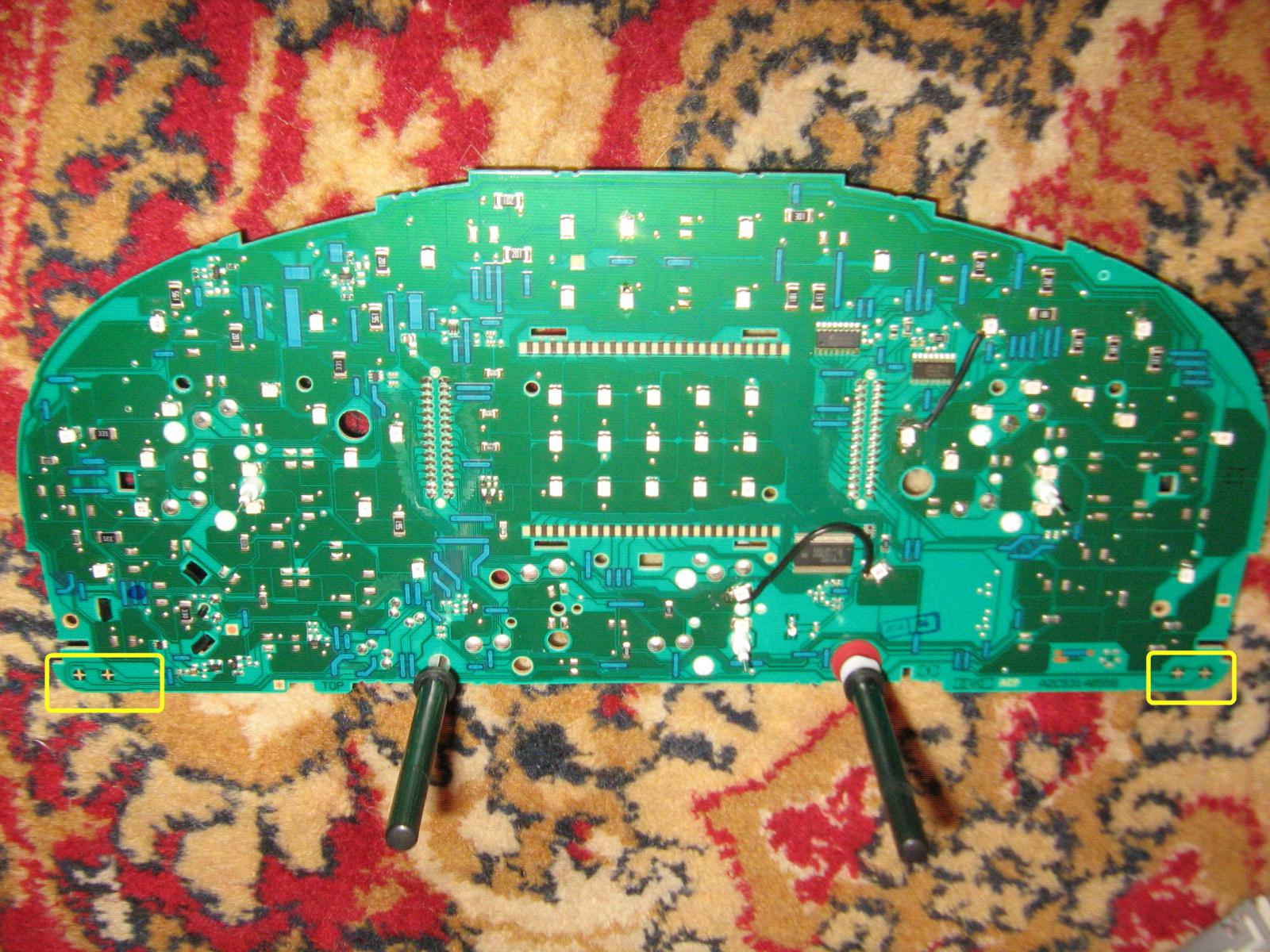

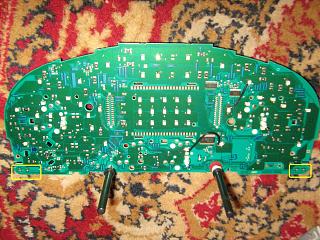

    kalus-v, Сравнил приборки по фото и понял, что эта в нашу торпеду не сядет, у неё вроде бы корпус снизу шире и места под болтики и крепления декоративной накладки тоже шире, завтра сравню в машинке. Но предполагаю, что платы у них одинаковые, только у гольфа кнопочки, а у нас крутяшки. Посмотрел на свою плату, думаю, что вот эти места (на фото) как раз для тех кнопочёк, тогда может и на той плате есть места под крутяшки, тогда можно попробывать их перепаять ( может и нет, но пока рассматрюю все варианты для максимального слития приборок)

    Приборная панель-img_5867.jpg

  5. #225
    kalus-v
    Старожил

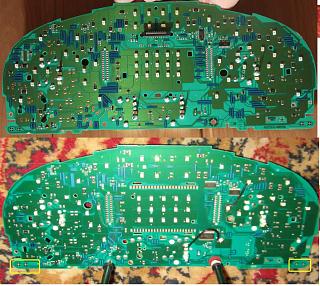

    Типоразмер большой платы, судя по фото - одинаковый. Дальше трудно что-то думать: сниму свою - буду сравнивать подробней. Главное рискнуть соединить две разные платы, и посмотреть что из этого получится. А дальше думать с этими крутилками или кнопками.
    Миниатюры Миниатюры Приборная панель-panel-001.jpg

  6. #226
    kalus-v
    Старожил

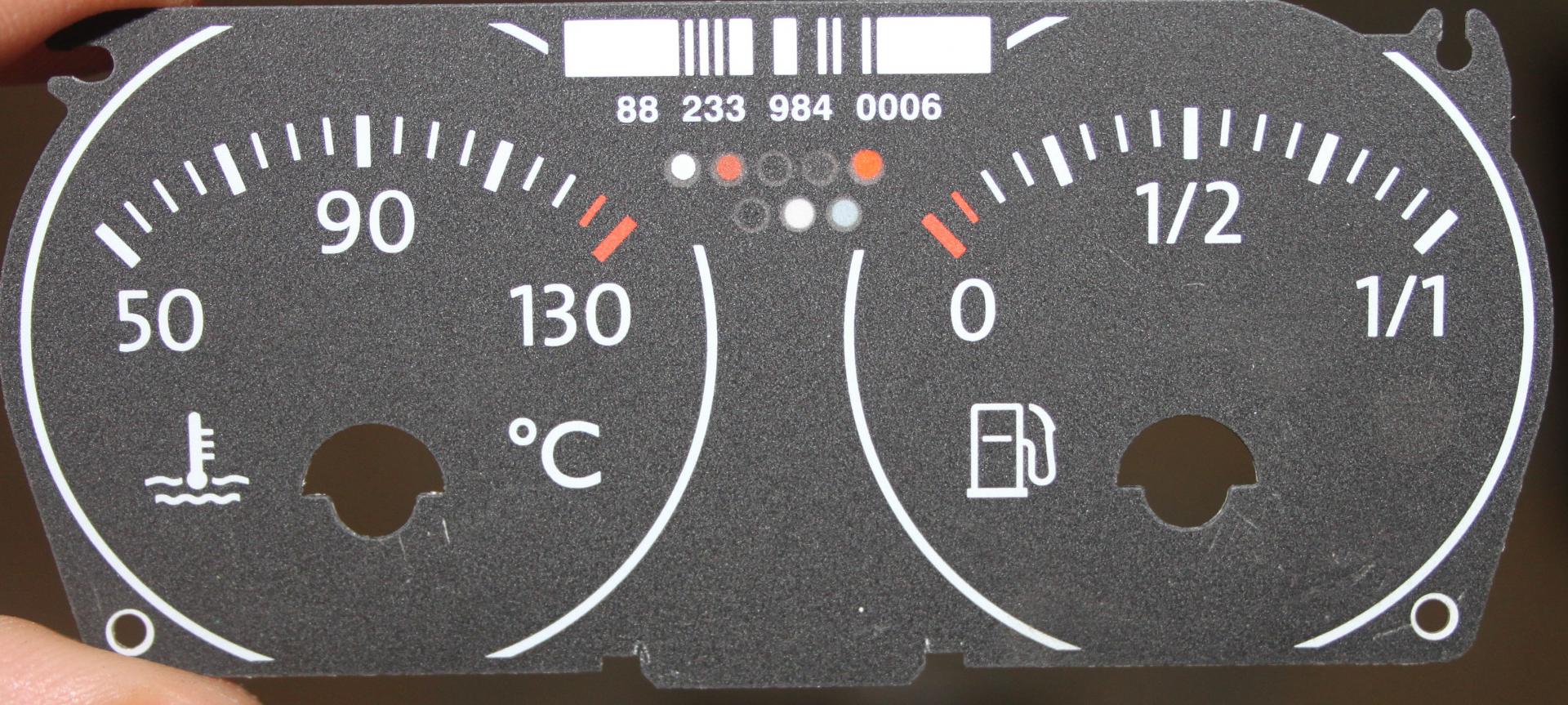

    Шкалу можно самому сделать на лазерном принтере: есть в продаже матовая плёнка для нужд типографии. Копейки стоит. После печати с обратной стороны нужно будет подкрасить белым шкалу и красную зону. Потом отсканирую в хорошем качестве и сброшу на файлообменник. Если будет время - то сделаю в Corel и сброшу в векторном рисунке.
    Миниатюры Миниатюры Приборная панель-shkala.jpg

  7. #227
    ps600
    Особый участник
    kalus-v, на верхнем фото плата с гольфа? Вижу места под крутяшки есть.

  8. #228
    kalus-v
    Старожил

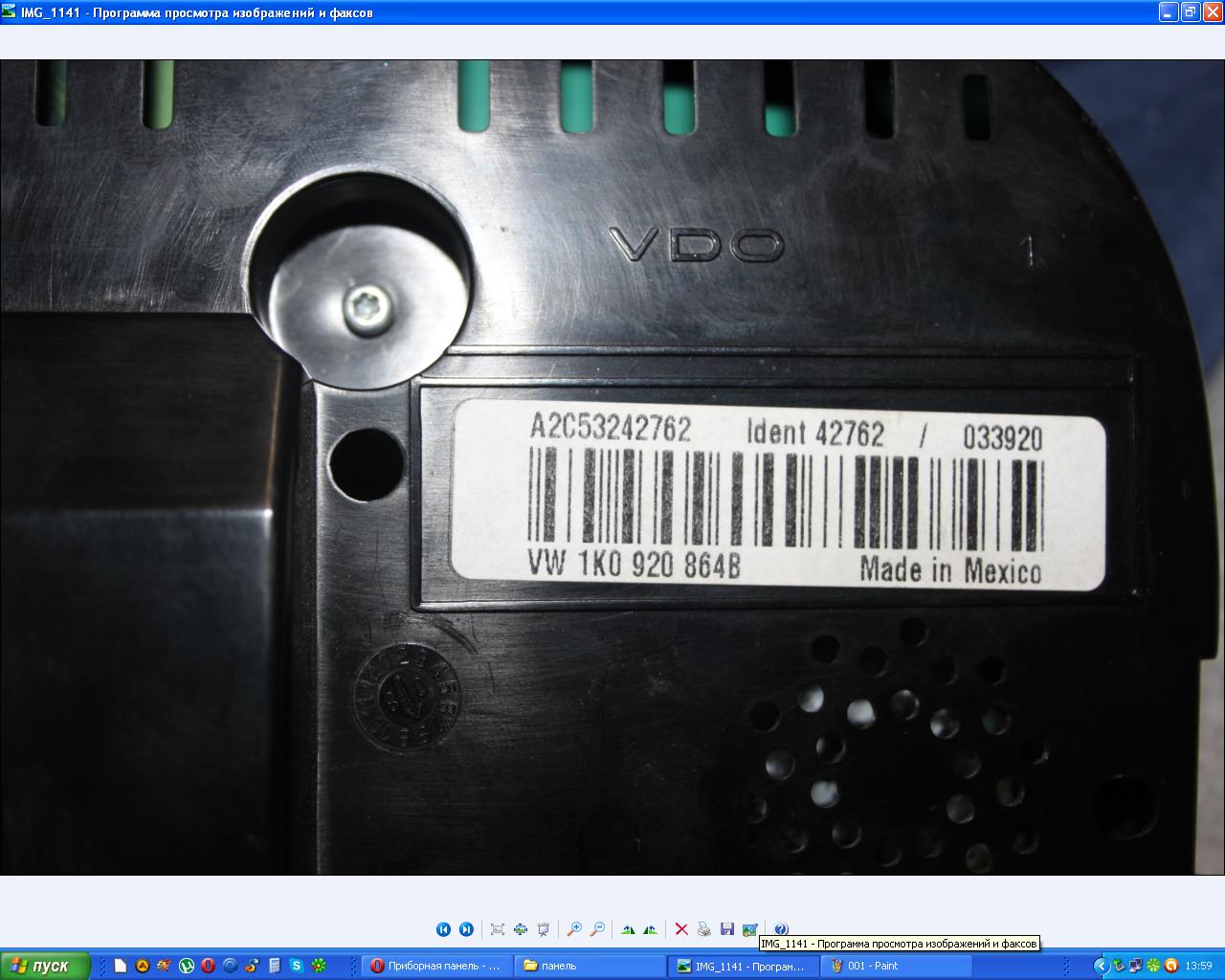

    Цитата Сообщение от ps600 Посмотреть сообщение
    kalus-v, на верхнем фото плата с гольфа? Вижу места под крутяшки есть.
    Ну да, такая же, как и на фото в #222
    Места под крутилки есть, но сама панель с кнопками.
    Миниатюры Миниатюры Приборная панель-001.jpg
    Последний раз редактировалось kalus-v; 10.01.2013 в 16:05.

  9. #229
    Космоболец
    Читатель
    kalus-v, А что это за чёрная фишка в верхней центрально части платы от Гольфа? Куда шлейф шел?

    Зажимайте клавишу Alt когда делаете скрин. Будет только скрин окна, а не всего рабочего стола

  10. #230
    kalus-v
    Старожил
    Цитата Сообщение от Космоболец Посмотреть сообщение
    kalus-v, А что это за чёрная фишка в верхней центрально части платы от Гольфа? Куда шлейф шел?

    Зажимайте клавишу Alt когда делаете скрин. Будет только скрин окна, а не всего рабочего стола
    Дисплей не запаян, а на шлейфе сидит.
    (о Alt в курсе, так вышло)
