  1. #131
    FORGER
    Участник
    PS600 Большую работу проделал -супер ,я только собираюсь ,как потеплеет,лезть в приборку.Какое сопротивление катушек ,как подключены,т.е.это похоже на шаговый двигатель,или обычная электромагнитная система типа микроамперметр?Эх фотки бы еще...Как реагирует на прикосновение к тестеру.На разных форумах видел фотки по моему на Г4 похожие указатели.
    Последний раз редактировалось FORGER; 23.12.2012 в 21:45.

  2. #132
    ps600
    Особый участник
    Цитата Сообщение от FORGER Посмотреть сообщение
    похоже на шаговый двигатель,или обычная электромагнитная система типа микроамперметр?
    Мне подсказали что это шаговый двигатель, жаль, что я его не сфоткал, когда разбирал, там внутри две катушечки и две шестерни.

    Цитата Сообщение от FORGER Посмотреть сообщение
    На разных форумах видел фотки по моему на Г4 похожие указатели.
    Пока с Г4 не видел, но знаю уже точно что Пассат Б4 и Б5 не подходят

  3. #133
    kalus-v
    Старожил
    Там наверняка простой типа амперметр стоит. У шагового двигателя много катушек и выводов соответственно. Малой кровью, типа просто впаять указатель, наверняка не получится. Эх, надо было попробовать временно посадить датчик температуры на место заглушки и посмотреть реакцию - много вопросов сняло (ну и добавило) бы, что делать дальше в этом направлении.

  4. #134
    ps600
    Особый участник
    Цитата Сообщение от kalus-v Посмотреть сообщение
    Там наверняка простой типа амперметр стоит. У шагового двигателя много катушек и выводов соответственно. Малой кровью, типа просто впаять указатель, наверняка не получится. Эх, надо было попробовать временно посадить датчик температуры на место заглушки и посмотреть реакцию - много вопросов сняло (ну и добавило) бы, что делать дальше в этом направлении.
    Наверное буду пересаживать с уровня топлива для проверки, даже если заработает, то есть еще проблема с наличием точно такого движка/амперметра, нигде ничего похожого пока не нашёл.
    Последний раз редактировалось ps600; 24.12.2012 в 02:30.

  5. #135
    ps600
    Особый участник
    На форуме Тоуран-клуба мне подсказали, что инфа по поводу температури ОЖ на приборку выводится только на лампочку перегрева, значит указатель температуры работать не будет.

  6. #136
    FORGER
    Участник
    Цитата Сообщение от ps600 Посмотреть сообщение
    На форуме Тоуран-клуба мне подсказали, что инфа по поводу температури ОЖ на приборку выводится только на лампочку перегрева, значит указатель температуры работать не будет.
    А куда делся оптимизм?
    В худшем случае можно вкорячить в приборку китайский термометр Самодельный датчик температуры двигателя (фотоотчет). и будет,кстати,намного информативнее
    По теме-то нужно еще было отследить по плате куда уходят дорожки от выводов для припайки отсутствующего датчика ,тут бы схему приборки глянуть ,но это уже из области фантастики.
    Если две катушки- то это похоже на мост-в одну диагональ терморезистор, через другую ток,по типу как на старых вазах.
    Поставить просто микроавперметр -мало места по высоте вроде не станет.

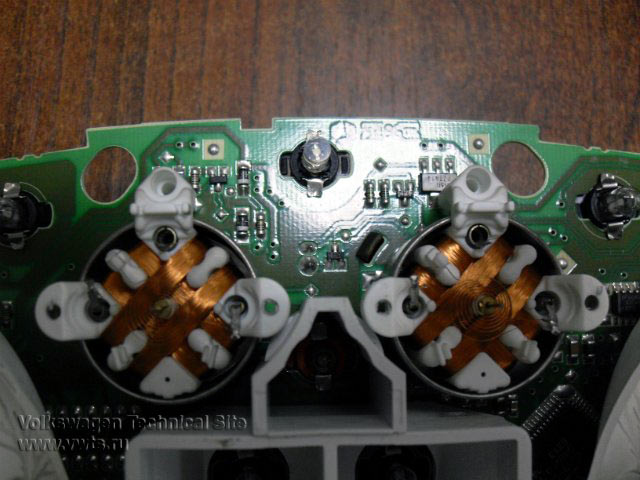

    Вот указатель с двумя котушкамиПриборная панель-193781_23.jpg не оно?
    Последний раз редактировалось FORGER; 25.12.2012 в 13:09.

  7. #137
    ps600
    Особый участник
    Цитата Сообщение от FORGER Посмотреть сообщение
    А куда делся оптимизм?
    В худшем случае можно вкорячить в приборку китайский термометр Самодельный датчик температуры двигателя (фотоотчет). и будет,кстати,намного информативнее
    По теме-то нужно еще было отследить по плате куда уходят дорожки от выводов для припайки отсутствующего датчика ,тут бы схему приборки глянуть ,но это уже из области фантастики.
    Если две катушки- то это похоже на мост-в одну диагональ терморезистор, через другую ток,по типу как на старых вазах.
    Поставить просто микроавперметр -мало места по высоте вроде не станет.
    Вот указатель с двумя котушкамиНажмите на изображение для увеличения.

Название:	193781_23.jpg
Просмотров:	1428
Размер:	60.7 Кб
ID:	12309 не оно?


    Нет, к сожалению не оно, там котушечки маленькие-маленькие, и не пересекаются, а между ними пластмасовая шестерня, формой как болтик, только без шапки, и она крутит другую шестерню, такую как в чассах стоят.

  8. #138
    kalus-v
    Старожил
    Пробежался по форумам (по замене подсветки и т.п.), похоже всё-таки там стоят шаговые двигатели на указателях. Как там описывается, снимать указатель против часовой стрелки, а после можно устанавливать в любом положении. Они сами потом займут правильное положение. А это намного сложнее, чем типа амперметр. Заколхозить уже не получится - там управление посложнее в разы будет.

  9. #139
    ps600
    Особый участник
    Цитата Сообщение от kalus-v Посмотреть сообщение
    Пробежался по форумам (по замене подсветки и т.п.), похоже всё-таки там стоят шаговые двигатели на указателях. Как там описывается, снимать указатель против часовой стрелки, а после можно устанавливать в любом положении. Они сами потом займут правильное положение. А это намного сложнее, чем типа амперметр. Заколхозить уже не получится - там управление посложнее в разы будет.
    Да, стрелки занимают положение, но если их установить в другом положении, то на место стает только держатель стрелки, и надо опять их снимать, чтобы поставить уже на правильный уровень.

    Нашёл несколько ссылок вроде бы с нужной деталькой:
    http://avtotruckservis.ru/index.php?productID=773
    http://www.ebay.com/itm/TachoMotor-S...item20cc159a85
    http://www.mte.net/stepper-motor-for...art-dashboards

    По форме и внешнему виду они точно такие, как стоят на нашей приборке, думаю, что и внутри также.
    Последний раз редактировалось ps600; 27.12.2012 в 01:36.

  10. #140
    kalus-v
    Старожил
    Цитата Сообщение от ps600 Посмотреть сообщение
    Наверное буду пересаживать с уровня топлива для проверки, даже если заработает, то есть еще проблема с наличием точно такого движка/амперметра, нигде ничего похожого пока не нашёл.
    Найти б/у будет не проблема, если что - подсоблю с доставкой. Главное, чтобы заработало.
    Вот, например, панелей валом, может там такие движки, по 6,1$ (+ курьер) http://allegro.pl/ShowItem2.php?item...ars_rule_id=84
