Есть на форуме умеющие читать электрические схемы?

Страница 9 из 13 ПерваяПервая ... 7891011 ... ПоследняяПоследняя
Показано с 81 по 90 из 128
  1. #81
    miron3009
    Участник
    Уважаемые знатоки Фольксвагена Кадди подскажите. Машина 2009 г., покупал уже переделанную. На блоке управления климатом есть крутилки управления подогревом. Сиденья не родные - Турановские без подогрева. Под водительским есть зеленый разъем, а под пассажирским ничего нету. То ли пассажирское и водительское запитываются от одного разъема, то ли при переоборудование вытащили проводку на пассажирское сиденье. Как правильнее и проще сделать подогрев. Насколько я понимаю вставить универсальные коврики в сиденье не проблема, а как подключить к родным крутилкам?

  2. #82
    vwmaniac
    Читатель

  3. #83
    miron3009
    Участник
    Цитата Сообщение от VWDRIVER Посмотреть сообщение
    Был я там. Но ответа на вопрос почему у меня только один разъем под водительским сиденьем не нашел. Попробую задать этот вопрос там.
    Последний раз редактировалось miron3009; 25.12.2013 в 17:23.

  4. #84
    ps600
    Особый участник
    Цитата Сообщение от miron3009 Посмотреть сообщение
    Был я там. Но ответа на вопрос почему у меня только один разъем под водительским сиденьем не нашел. Попробую задать этот вопрос там.
    Тут два варианта, либо с пассажирского все сняли, либо пассажирское с другой машины, без попогрева.

  5. #85
    сосед
    Старожил

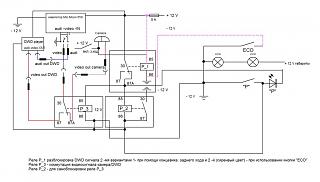

    мужчины, кто в теме перепроверьте, я тут на скорую руку набросал схемку - может кто что и заметит , где я чего не так сварганил
    Миниатюры Миниатюры Есть на форуме умеющие читать электрические схемы?-1.jpg

  6. #86
    Lexander
    Участник
    Это штото страшное вышло, имхо )
    Особливо, концы "86" реле Р2 и Р3. В результате кнопка "Р" с обеих концов посажена на землю.
    не менее странно включение светодиода "Р" и двух ламп последовательно )

    А что хотите сделать-то? ))

  7. #87
    666
    Старожил
    Lexander, Я тоже ничо не понял... Р2 и Р3 впараллель... светодиод в обратной полярности, с Р1 понял что при вкл задней скорости или нажатии на экон сигнал с ДВД на Навигатор переключается на камеру.... дальше замысел не понял...

  8. #88
    сосед
    Старожил
    это хм....это будет коммутация в/сигнала на монитор камера/DWD плеер, вес верно конпка "Р" она не фиксируемая, на лампы подсветки не обращайте внимания, это так..как говорится что бы потом не забыл, мне главное реле...Мне надо что Р3 было на самоблокировки, что и обеспечивает Р2, Р1 - это сброс в исходное состояние с dwd на камеру

    У меня по ходу в нижней части Р2 и Р№ чего перенамудрено с управлением по массе

  9. #89
    Lexander
    Участник
    распишите задачу - что хочется получить и с помощью чего?

  10. #90
    сосед
    Старожил

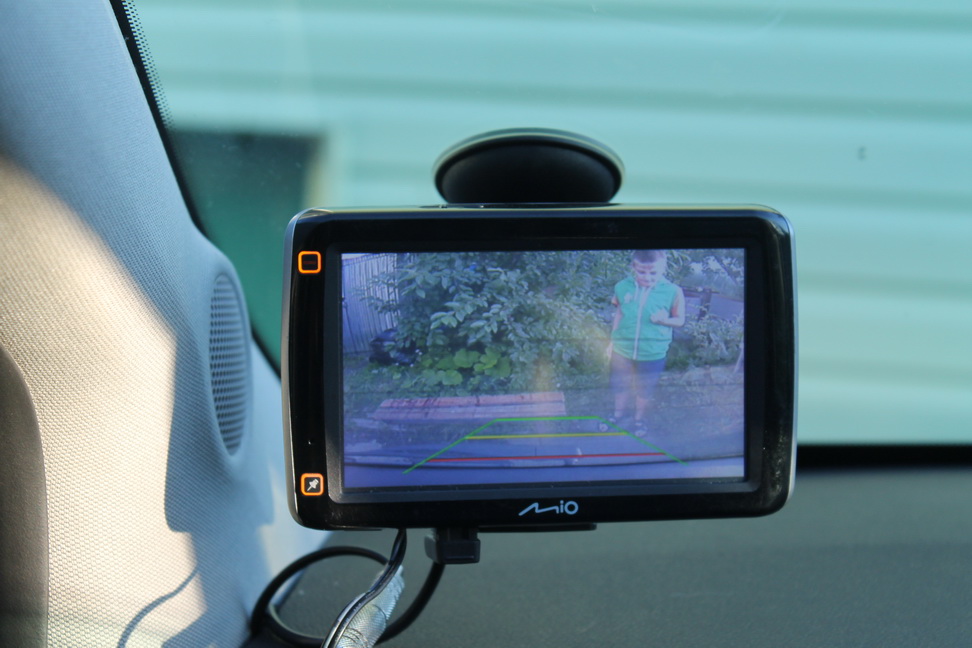

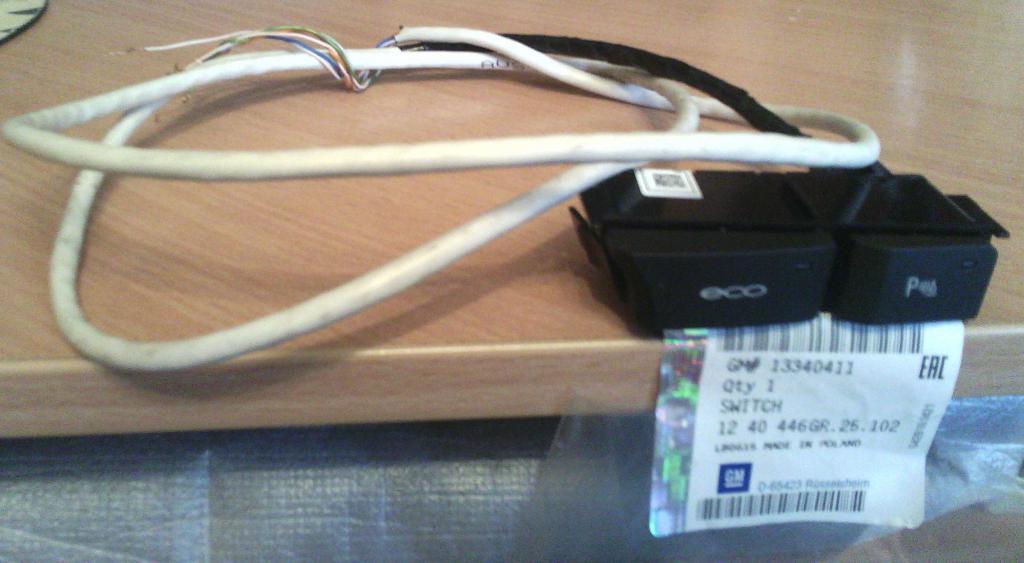

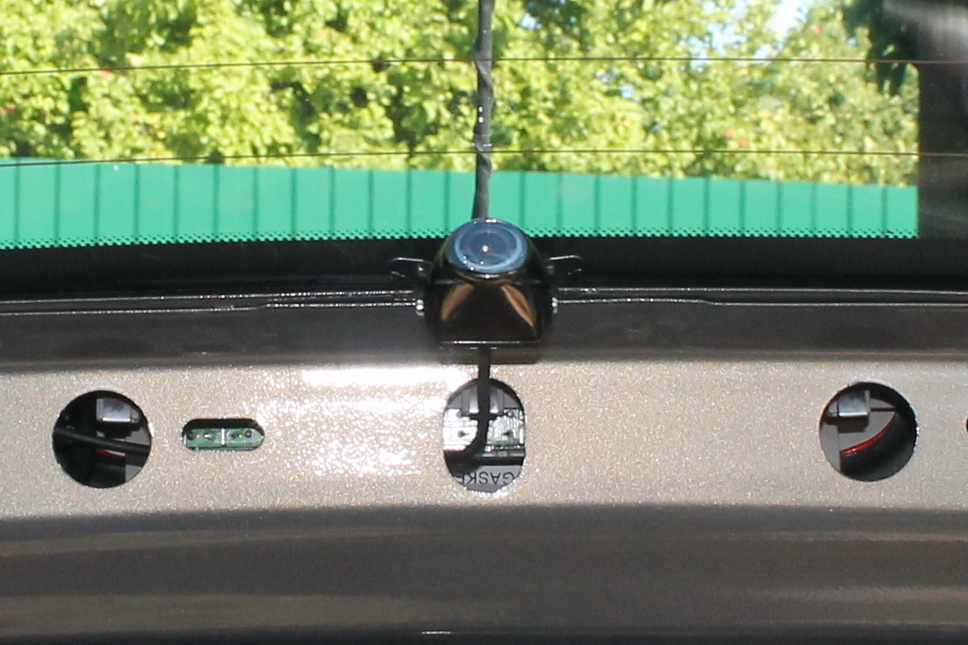

    ну давайте так....есть 2 нажимные нефиксируемые кнопки, есть навигатор с аудивидеовходом, есть камера заднего вида и возможно будет dwd плеер. Задача - через пару реле подавать сигнал на монитор навигатора или камера или кино глядеть...
    Миниатюры Миниатюры Есть на форуме умеющие читать электрические схемы?-6.jpg   Есть на форуме умеющие читать электрические схемы?-1.jpg   Есть на форуме умеющие читать электрические схемы?-img_20160312_154026.jpg
